Armování a výztuž ztraceného bednění jsou klíčové pro zajištění pevnosti a dlouhodobé stability konstrukce. Správné množství výztuže do ztraceného bednění ovlivňuje nejen nosnost základových pasů, ale také cenu zdění. Poradím, jak vybrat vhodnou výztuž a správně ji zabudovat pro optimální výsledky.
Hlavní poznatky

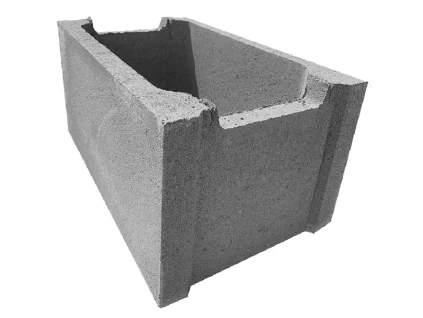

- Tvárnice ztraceného bednění mají šířku od 10 do 50 cm, nejčastěji 25-30 cm pro základové stěny.
- Výztuž se skládá z ocelových prutů o průměru 6 až 12 mm podle zatížení konstrukce.
- Výkop pro založení bednění musí být minimálně 800 mm hluboký do nezámrzné vrstvy.
- Betonáž se provádí betonem třídy C12/15 až C16/20 s kamenivem 8/16 a konzistencí S3.
- Distanční prvky udržují výztuž ve správné pozici a chrání ji před korozí s krycí vrstvou betonu.
Jak správně armovat ztracené bednění pro různé konstrukce
Armování ztraceného bednění musí odpovídat typu konstrukce a její zatížení. Pro nenáročné stavby se používají roxory o průměru 6 mm, zatímco u nosných základů a zdí je třeba volit výztuž silnější, obvykle 8 až 12 mm. Správné uložení a kotvení výztuže zaručí pevnost a stabilitu betonové konstrukce.
Volba průměru výztuže
Průměr výztuže ve ztraceném bednění závisí na funkci konstrukce. Výztuž 6 mm se používá u lehčích, nenosných konstrukcí, například při zdění příček nebo lehkých plotů. Pro základové pasy a nosné zdi je nutné armování s roxory o průměru 8 až 12 mm, které zajistí dostatečnou pevnost a odolnost vůči tahovým silám. Správný výběr průměru výztuže optimalizuje množství výztuže do ztraceného bednění a tím i cenu stavby.

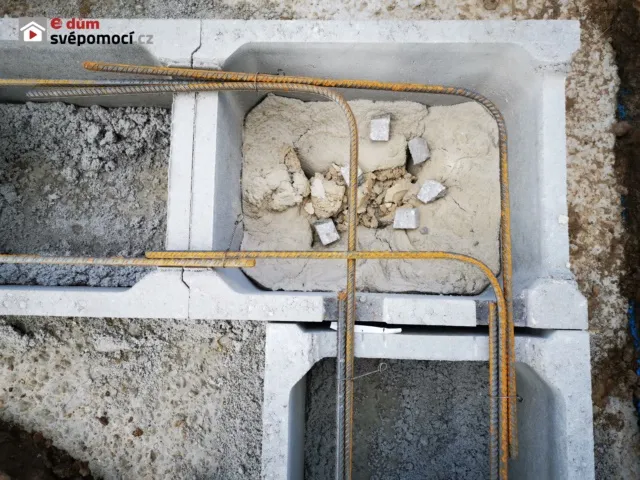

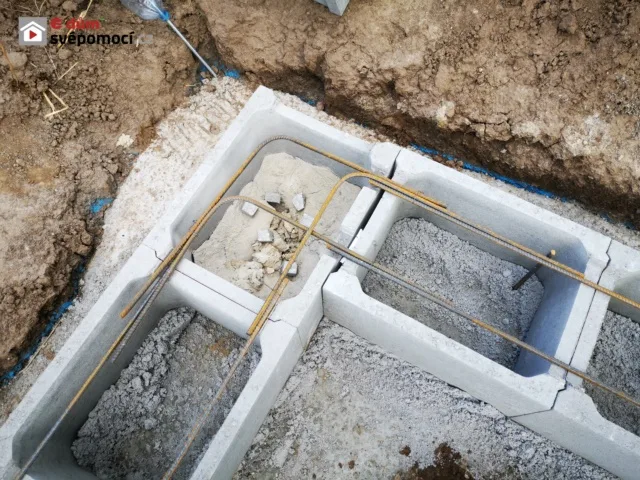

Umístění a kotvení výztuže
Výztuž musí být položena rovnoměrně ve ztraceném bednění a dostatečně zakotvena do podkladu, aby nedošlo k jejímu posunu během betonování. Kotvení roxorů lze provést mechanicky nebo pomocí chemické malty, která zajišťuje pevné spojení s betonovou směsí. Správné uložení výztuže minimalizuje riziko vzniku trhlin a zajišťuje soudržnost celé konstrukce. Při armování základových pasů doporučuji dodržet vzdálenost roxorů podle projektové dokumentace, obvykle 15 až 20 cm mezi jednotlivými tyčemi. Výztuž by měla být ve vzdálenosti minimálně 3 cm od vnitřního povrchu bednění, aby beton správně obalil roxory.
- Zachovat správný průměr podle typu konstrukce
- Dodržet rovnoměrné rozložení roxorů
- Kotvit výztuž pevně do podkladu
- Zajistit minimální krytí betonem 3 cm kolem výztuže
Tip: Častá chyba při armování ztraceného bednění je nedostatečné zakotvení roxorů, což vede k posunutí výztuže v betonu a oslabení konstrukce. Pro koho se armování ztraceného bednění hodí? Určitě pro majitele rodinných domů a zahradních staveb, méně vhodné je pro velmi zatížené průmyslové konstrukce, kde je potřeba speciální projekt a silnější armování.
Výběr a typy výztuže do ztraceného bednění
Výběr správné výztuže je klíčový pro pevnost a stabilitu konstrukce ze ztraceného bednění. Nejčastěji se používá žebříková výztuž třídy B500B, která nabízí optimální pevnost a pružnost. Pro spojení prutů se využívají systémové spojky nebo přesahy, což zajišťuje bezpečné armování základových pasů.
Třída a materiál výztuže
Výztuž třídy B500B představuje ocel s minimální mezí kluzu 500 MPa, která je vhodná pro nosné konstrukce. Ocel této třídy má vysokou tažnost a odolnost proti korozi, což prodlužuje životnost základů ve ztraceném bednění. Průměry výztuže běžně sahají od 6 do 12 mm podle zatížení a typu stavby.
Spojování výztuže
Výztuž se spojuje přesahem minimálně 300 mm nebo pomocí systémových spojek, které garantují pevné a trvanlivé spojení. Pro svařování platí minimální délka přesahu 100 mm, avšak tento způsob se používá méně často kvůli riziku oslabení materiálu. Správné spojení výztuže je nezbytné pro rovnoměrné přenášení sil v armovaných základových pasech.
| Metoda spojení | Délka přesahu | Výhody |
|---|---|---|
| Přesah | 300 mm | Jednoduchá realizace |
| Systémové spojky | dle výrobce | Vyšší pevnost a rychlá montáž |
| Svařování | 100 mm | Pevné spojení, ale riziko únavy materiálu |
Tip: Při armování základových pasů je třeba pečlivě zvolit množství výztuže do ztraceného bednění s ohledem na zatížení a typ betonu, který budete míchat, aby byla konstrukce dostatečně pevná a odolná vůči prasklinám.
Podle zdroje eagri.cz patří žebříková výztuž do třídy B500B a je standardem pro zdění ze ztraceného bednění.
Příprava a založení podkladu pro ztracené bednění
Příprava a založení podkladu pro ztracené bednění je klíčová pro stabilitu a nosnost celé konstrukce. Správné provedení výkopu, podsypu a betonové desky zajistí pevný základ pro zdění ze ztraceného bednění a správné armování základových pasů.
Hloubka výkopu a nezámrznost
Výkop musí dosahovat nezámrzné hloubky minimálně 800 mm, aby se zabránilo poškození základů mrazem. Nezámrznost půdy je zásadní pro dlouhodobou stabilitu stavby a správné založení ztraceného bednění, protože pohyby zeminy mohou způsobit praskliny a narušení konstrukce.
Podsyp a betonová deska
Podsyp tvoří štěrková vrstva o mocnosti 100 mm, která vyrovnává nerovnosti podloží a zajišťuje odvodnění. Na podsyp se následně klade betonová deska o tloušťce 50 až 100 mm, vyrobená z betonu třídy C16/20. Tato deska slouží jako pevný základní podklad pro první řadu tvárnic. Vyznačení a vodorovné vyrovnání první řady pomocí vodováhy nebo laseru je nezbytné pro přesnost zdění a správné množství výztuže do ztraceného bednění.
- Výkop – provést do nezámrzné hloubky minimálně 800 mm
- Podsyp – nasypat a zhutnit štěrkový podsyp o mocnosti 100 mm
- Betonová deska – vybetonovat desku tloušťky 50-100 mm z betonu C16/20
- Vyrovnání – přesně vyrovnat první řadu tvárnic pomocí vodováhy nebo laseru
Tip: Častou chybou je nedostatečné vyrovnání první řady tvárnic, což komplikuje správné armování a celkové založení ztraceného bednění. Pro správné armování základových pasů je přesné založení nezbytné.
Postup betonáže a hutnění ve ztraceném bednění
Betonáž a hutnění ve ztraceném bednění vyžadují přesný výběr materiálu a správný postup, aby konstrukce dosáhla požadované pevnosti a trvanlivosti. Klíčové je dodržet třídu betonu, jeho konzistenci i správnou techniku vrstvení a hutnění.
Výběr betonu
Pro betonáž ve ztraceném bednění se používá beton třídy C12/15 až C16/20 s kamenivem o frakci 8/16 mm. Konzistence betonu by měla být S3, což zajišťuje vhodnou tekutost pro snadné zalití a obalení výztuže. Takto namíchaný beton optimálně vyplní prostor kolem armatury a minimalizuje riziko vzniku dutin.
Betonáž a hutnění
Beton se do bednění ukládá po vrstvách, přičemž každá vrstva nesmí přesáhnout výšku čtyř vrstev, aby bylo možné ji důkladně hutnit. Hutnění se provádí ponorným vibrátorem, který odstraňuje vzduchové bubliny a zvyšuje soudržnost směsi. Správné hutnění je zásadní pro pevnost základových pasů a celkové armování ztraceného bednění.
Distanční prvky a ochrana výztuže
Distanční prvky udržují výztuž ve správné vzdálenosti od bednění, což zabezpečuje dostatečné krytí betonu kolem roxorů. Toto krytí je klíčové pro ochranu výztuže před korozí a prodloužení životnosti konstrukce. Bez správného umístění distančních prvků hrozí kontakt výztuže s okolním prostředím, což může vést k předčasnému poškození základů.
- Výběr betonu – zvolte třídu C12/15 až C16/20 s kamenivem 8/16 a konzistencí S3
- Betonáž po vrstvách – ukládejte beton maximálně do 4 vrstev
- Hutnění – použijte ponorný vibrátor k odstranění vzduchových bublin
- Upevnění výztuže – aplikujte distanční prvky pro správné krytí betonu
- Ochrana betonu – zajistěte krytí betonu, aby se zabránilo korozi výztuže
Tip: Častá chyba při betonáži ve ztraceném bednění je nedostatečné hutnění, které vede k tvorbě dutin a snížení pevnosti konstrukce. Dodržení správné konzistence betonu a použití ponorného vibrátoru výrazně zvyšuje kvalitu výsledku.
Použití distančních prvků a kotvení výztuže v praxi
Správné kotvení svislé výztuže a použití distančních prvků patří k zásadním krokům při armování ztraceného bednění. Tyto prvky ovlivňují stabilitu konstrukce a kvalitu betonového základu, proto je nutné dodržovat normy ČSN 73 1201 a doporučené postupy.
Kotvení svislé výztuže
Kotvení svislé výztuže se provádí chemickou maltou na bázi epoxidových nebo polyesterových pryskyřic, případně zapíchnutím do čerstvého betonu s minimální hloubkou zasunutí 10 násobku průměru roxoru, nejméně však 150 mm. Chemická malta zajišťuje pevné a trvalé spojení s podkladem, což je nezbytné zejména při dodatečném armování nebo opravách. Při založení ztraceného bednění a armování základových pasů je klíčové dodržet pevnost spoje minimálně C20/25, aby se zabránilo posunu výztuže během betonáže. Nesprávné kotvení často vede k deformacím konstrukce a snížení únosnosti.
Typy distančních prvků
Distanční prvky udržují výztuž v přesné pozici a zajišťují krycí vrstvu betonu minimálně 30 mm od povrchu, což je standardní hodnota pro ochranu proti korozi podle ČSN EN 1992-1-1. Nejčastěji se používají:
- plastové podložky s výškou 30-50 mm pro běžné základové pasy a stěny,
- betonové distanční prvky pro větší zatížení a tloušťky stěn nad 25 cm,
- kovové stojky s nastavitelnou výškou pro přesné nastavení výztuže v silnějších konstrukcích (nad 40 cm).
Volba distančního prvku závisí na průměru a množství výztuže, například pro roxory průměru 10 mm a více se doporučují robustnější betonové nebo kovové distanční prvky. Distanční prvky minimalizují riziko koroze výztuže a zajišťují rovnoměrnou tloušťku betonu po obvodu, čímž prodlužují životnost konstrukce.
Tip: Častou chybou je použití nedostatečných nebo chybně umístěných distančních prvků, což vede k přímému kontaktu výztuže se zeminou nebo vzduchem a následné korozi.
Odborná rada: Použití správných distančních prvků a kvalitní kotvení výztuže je vhodné zejména u nosných základových pasů a opěrných zdí. Pro nenáročné příčky nebo nízké podezdívky lze použít méně robustní řešení, ale vždy s dodržením minimální krycí vrstvy betonu.
Hydroizolace a ochrana konstrukce se ztraceným bedněním
Hydroizolace představuje základní ochranu konstrukce se ztraceným bedněním před vlhkostí, která by mohla způsobit degradaci betonu i korozivní poškození výztuže. Správné provedení hydroizolace výrazně prodlužuje životnost základových pásů a svislých konstrukcí.
Vodorovná a svislá hydroizolace
Vodorovná základová izolace se pokládá přímo mezi betonovou podkladní desku a první řadu tvárnic ztraceného bednění. Tato vrstva zabraňuje kapilárnímu vzlínání vody do konstrukce a musí být provedena z materiálu s vysokou odolností proti pronikání vlhkosti, například modifikované asfaltové stěrky o tloušťce minimálně 3 mm. Svislá hydroizolace se instaluje na vnější stranu základových stěn a vytahuje se minimálně 0,3 m nad úroveň terénu, aby ochránila sokl před stříkající vodou a dlouhodobou vlhkostí. Pro zajištění těsnosti se svislá izolace pevně napojuje na vodorovnou izolaci bez netěsných spár, často pomocí speciálních asfaltových pásů nebo soklových pásek.
Materiály a ochrana
Kvalitní hydroizolace využívá modifikovanou asfaltovou stěrku, která díky své pružnosti a přilnavosti odolává mechanickému poškození i dlouhodobému působení vlhkosti. Soklové pásky zajišťují pevné a trvanlivé spojení s izolací základů, čímž se eliminuje riziko průsaků. Mechanickou ochranu izolace poskytuje nopová fólie, která chrání hydroizolaci před poškozením při zasypávání a zároveň umožňuje odvod přebytečné vody. Hydroizolace sklepních stěn by měla být vždy napojena na izolaci základů tak, aby nevznikaly netěsnosti, a doplněna tepelnou izolací, která zároveň snižuje riziko kondenzace vlhkosti uvnitř konstrukce.
Tip: Častou chybou je nedostatečné založení hydroizolace pod úroveň terénu nebo její nedostatečné vytažení nad terén, což vede k pronikání vlhkosti a následnému poškození konstrukce.
Hydroizolace se hodí zejména pro stavby v lokalitách s vyšší hladinou spodní vody nebo na místech s častým výskytem srážkové vody. Naopak u suchých a dobře odvodněných lokalit může být její rozsah omezen, vždy však doporučuji konzultaci s projektantem.
Hydroizolace je proto neoddělitelnou součástí správného založení ztraceného bednění a klíčovým prvkem ochrany konstrukce před vlhkostními škodami.
Časté dotazy k armování a výztuži ztraceného bednění
Otázka: Jak daleko od sebe by měly být roxory ve ztraceném bednění?
Roxory se pokládají mezi první a druhou řadou tvárnic, běžně v rozestupu 25-30 cm, a musí být spojeny minimálním přesahem 300 mm pro správné armování základových pasů.
Otázka: Jaký roxor je vhodný do základů?
Pro základové pasy se doporučují roxory třídy B500B o průměru 10 mm, které zajistí dostatečnou pevnost konstrukce.
Otázka: Jak správně armovat ztracené bednění?
Armování spočívá v použití ocelových prutů o průměru 6 až 12 mm; svislá výztuž musí být kotvena pevně v podkladu a vodorovná výztuž se umisťuje k vnitřnímu i vnějšímu okraji tvárnic.
Otázka: Kolik betonové směsi je potřeba do ztraceného bednění?
Množství závisí na objemu bednění, pro základový pas délky několika metrů je potřeba několik metrů krychlových betonu třídy C12/15 až C16/20.
Otázka: Jakou konzistenci betonu použít do ztraceného bednění?
Beton by měl mít konzistenci S3 s kamenivem frakce 8/16, což umožňuje dobrou zpracovatelnost a správnou betonáž.
Otázka: Jak kontrolovat správné armování před betonáží?
Je nutné zkontrolovat správné umístění výztuže, kotvení, přesažení minimálně 300 mm a dostatečné krytí betonu pro ochranu proti korozi.
Otázka: Jak betonovat ztracené bednění krok za krokem?
Beton se ukládá po vrstvách do 4, každá je hutněna ponorným vibrátorem, aby se zamezilo vzniku dutin a kaveren.
Otázka: Jaké jsou nejčastější chyby při armování ztraceného bednění?
Časté chyby zahrnují nepřesné zdění první řady, chybějící převazbu výztuže, špatné kotvení a nedostatečné krytí betonu.
Otázka: Jak dlouho trvá betonování ztraceného bednění?
Betonáž probíhá obvykle během jednoho dne v několika etapách s hutněním po každé vrstvě.
Otázka: Jakou funkci mají distanční prvky ve ztraceném bednění?
Distanční prvky udržují výztuž ve správné pozici a zajišťují krytí betonu, což chrání armování před korozí.
Otázka: Jaké průměry výztuže jsou doporučeny pro nenosné konstrukce?
Pro méně zatížené části se doporučují roxory o průměru minimálně 6 mm.
Otázka: Jaká je minimální hloubka výkopu pro ztracené bednění?
Výkop by měl dosahovat nezámrzné hloubky minimálně 800 mm pro zajištění stability a ochranu proti mrazu.
Otázka: Jak postupovat při založení první řady tvárnic?
První řadu ukládejte vodorovně pomocí vodováhy nebo laseru, a to nasucho nebo na maltu, aby se minimalizovaly nerovnosti.
Otázka: Jak se spojuje výztuž ve ztraceném bednění?
Výztuž spojujte přesahem minimálně 300 mm nebo svařováním s 100mm přesah, fixujte vázacím drátem.
Otázka: Jaká je funkce vodorovné žebříkové výztuže ve ztraceném bednění?
Vodorovná žebříková výztuž z prutů 10 mm třídy B500B zajišťuje soudržnost a pevnost konstrukce přes rohy a spoje.
Tipy na armování ztraceného bednění pro začátečníky: vždy dbejte na přesné založení ztraceného bednění a správné umístění výztuže mezi první a druhou řadou tvárnic. Nezapomeňte, že množství výztuže do ztraceného bednění a správný beton výrazně ovlivňují pevnost a trvanlivost konstrukce.
Odborná rada: Při armování a betonáži je vhodné konzultovat projekt s odborníkem, protože chyby v kotvení nebo výztuži mohou vést ke strukturálním problémům a zvýšení nákladů, například při opravách zdění ze ztraceného bednění.
