Betonové a základové patky tvoří pevný základ každé kvalitní dřevostavby, zajišťují její stabilitu a odolnost vůči vlivům prostředí. Správný výběr rozměrů i materiálů výrazně ovlivňuje celkovou životnost stavby a její bezpečnost. Poradím, jak na jejich správné provedení a jaké jsou aktuální ceny betonových patek.
Hlavní poznatky
- Betonové patky přenášejí zatížení dřevostavby do podloží a brání nerovnoměrnému sedání.
- Minimální hloubka betonových patek by měla být 60 cm, ideálně alespoň 80 cm, v ČR do nezámrzné hloubky 0,8-1,2 m.
- Rozměry čtvercových patek jsou běžně 25×25 až 40×40 cm, kruhové patky mají průměr 20-30 cm.
- Kotevní patky z oceli S235JR zajišťují pevné spojení dřevěné konstrukce s betonem, vzdálenost mezi patkou a betonem nesmí přesáhnout 50 mm.
- Betonové patky jsou levnější a rychlejší na realizaci než základové desky, vhodné pro lehčí domy kolem 50-60 tun.

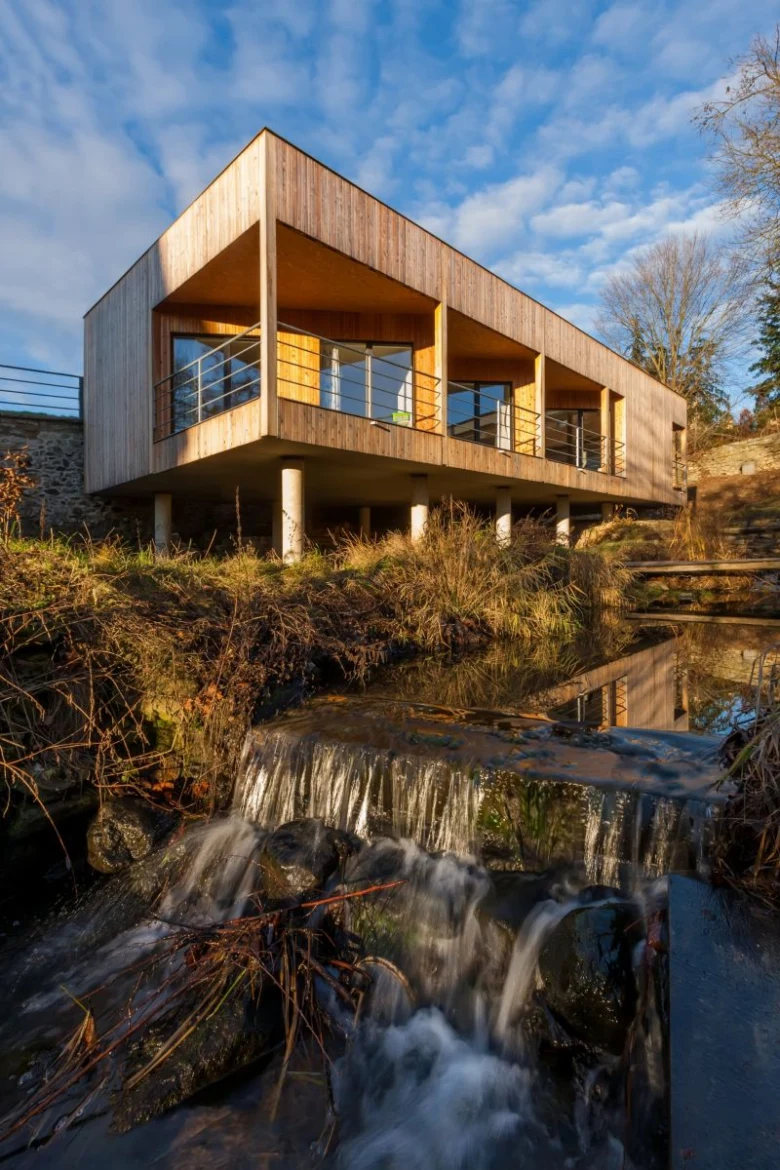

Co jsou betonové a základové patky a jak fungují u dřevostaveb
Betonové patky představují bodové základy, které přenášejí zatížení dřevostavby o hmotnosti přibližně 50-60 tun do podloží. Zajišťují stabilitu konstrukce tím, že zabraňují nerovnoměrnému sedání základů, čímž minimalizují riziko deformací či poškození stavby. Díky správnému umístění a dimenzování betonových patek se významně ovlivňuje celková životnost a bezpečnost dřevostavby.
Betonové a základové patky jsou klíčové pro lehké stavby, jako jsou dřevostavby, kde rozložení zatížení na menší plochy umožňuje pevné a trvanlivé založení konstrukce. Existují prefabrikované betonové patky, které usnadňují a urychlují stavbu, i betonové patky vyráběné přímo na místě podle konkrétních rozměrů a hloubky potřebné pro daný typ půdy.
- Betonové patky přenášejí zatížení dřevostavby do podloží a zajišťují stabilitu konstrukce
- Zabraňují nerovnoměrnému sedání základů, které by mohlo vést k prasklinám ve stavbě
- Výběr správné hloubky a rozměrů betonových patek přispívá k dlouhodobé odolnosti
- Prefabrikované betonové patky usnadňují montáž a snižují náklady na stavbu
- Kotevní patky u dřevostavby pomáhají stabilně ukotvit rám konstrukce
Betonové patky pro dřevostavbu jak na to
Pro správné založení betonových patek je potřeba zohlednit typ půdy, rozměry patky a hloubku založení. Hloubka patky by měla být minimálně 80 cm, aby se předešlo mrazu a pohybům zeminy. Základové patky rozměry se volí podle zatížení a charakteru stavby.
Definice betonové patky: Betonová patka je základový prvek, který přenáší a rozkládá zatížení stavby do podloží přes omezenou plochu, čímž zajišťuje stabilitu a omezuje sedání základů.
Jak správně dimenzovat a zvolit rozměry betonových patek pro dřevostavbu
Betonové a základové patky tvoří klíčový prvek při stavbě dřevostavby, protože správné rozměry a hloubka patek ovlivňují stabilitu a životnost celé konstrukce. V této sekci se zaměříme na to, jak dimenzovat betonové patky pro malou dřevostavbu a jak přizpůsobit základové patky nerovnému terénu.
Jak určit správnou hloubku základových patek podle klimatických podmínek
Hloubka betonové patky musí vždy zasahovat do nezámrzné hloubky půdy, která v České republice činí přibližně 0,8 až 1,2 metru. V oblastech s výraznými mrazovými podmínkami se doporučuje hloubka patky až 120 cm, aby se zabránilo poškození mrazem a následnému nerovnoměrnému sedání stavby. Nedostatečná hloubka patky často vede k prasklinám a destabilizaci dřevostavby. Podle odborných zdrojů, například z portálu E-agri.cz, správné založení patek v nezámrzné hloubce je nezbytné pro dlouhodobou stabilitu konstrukce.

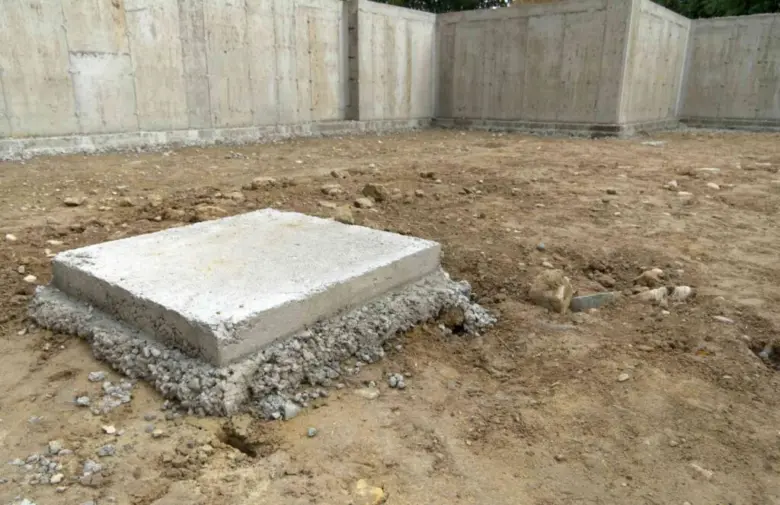

Standardní rozměry a jejich vliv na nosnost betonových patek
Betonové patky mají rozměry v rozmezí od 25×25 cm až do 40×40 cm. Hloubka patek je minimálně 60 cm, ideálně kolem 80 cm, což zajišťuje dostatečnou nosnost pro běžné malé dřevostavby do hmotnosti 50-60 tun. V tabulce níže jsou uvedeny základní rozměry a doporučené hloubky betonových patek, které se běžně používají:
| Rozměr betonové patky (cm) | Minimální hloubka (cm) | Doporučená hloubka (cm) |
|---|---|---|
| 25 × 25 | 60 | 80 |
| 30 × 30 | 60 | 80 |
| 40 × 40 | 60 | 80-120 |
Rozměry betonových patek je nutné přizpůsobit zatížení a charakteru terénu. Na nerovném terénu se často používají kotevní patky dřevostavba s větší plochou a hloubkou, aby se vyrovnalo nerovnoměrné podepření. Prefabrikované betonové patky usnadňují instalaci a často obsahují zesílené výztuže pro lepší stabilitu.
Tip: Častou chybou je poddimenzování hloubky betonových patek, zejména při stavbě v mrazivých oblastech, což vede k praskání základů a deformacím dřevostavby. Proto vždy doporučuji konzultovat nezámrznou hloubku pro konkrétní lokalitu.
Pro koho se to hodí: Tento postup je ideální pro malé a střední dřevostavby na stabilním terénu. Pro koho NE: Není vhodný pro velmi nerovný nebo nestabilní terén, kde je třeba řešit speciální základové konstrukce.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Materiály a konstrukční vlastnosti betonových a kotevních patek
Betonové patky pro dřevostavby musí splňovat minimální pevnostní třídu C16/20, která zajišťuje dostatečnou únosnost a dlouhodobou stabilitu základů. Tento beton představuje směs s pevností v tlaku minimálně 16 MPa po 28 dnech tvrdnutí, což je optimální pro běžné zatížení malých a středních dřevostaveb. Prefabrikované betonové patky se vyrábějí pod kontrolovanými podmínkami, což zaručuje jednotnou kvalitu a ulehčuje montáž na stavbě.
Kotevní patky, používané často jako spojovací prvky mezi betonovým základem a dřevěnou konstrukcí, jsou vyrobeny z oceli S235JR. Tento druh oceli disponuje dobrými mechanickými vlastnostmi a snadnou zpracovatelností. Pro zvýšení odolnosti proti korozi se ocel opatřuje povrchovou úpravou žárovým nebo galvanickým zinkem. Žárový zinek poskytuje silnější ochrannou vrstvu vhodnou pro náročnější venkovní podmínky, zatímco galvanický zinek je ekonomičtější variantou s dostatečnou odolností pro běžné použití.
Výhody betonových základových patek pro dřevostavby zahrnují:
- Jednoduchou a rychlou instalaci, zejména u prefabrikovaných prvků
- Vysokou odolnost proti vlhkosti a mechanickému poškození
- Stabilitu rozměrů a pevnost díky přesnému výrobnímu procesu
- Možnost přizpůsobení základových patek rozměrům stavby a typu terénu
Cena betonových patek pod dřevostavbu závisí na materiálu, rozměrech a způsobu výroby. Prefabrikované betonové patky obvykle stojí více než betonované přímo na stavbě, ale šetří čas a práci. Při dimenzování je nutné zohlednit i hloubku založení, která ovlivňuje stabilitu a životnost celé konstrukce.
Tip: Při výběru materiálu věnujte pozornost kvalitě povrchové úpravy kotevních patek, protože špatně chráněná ocel rychle koroduje a ohrožuje stabilitu dřevostavby.

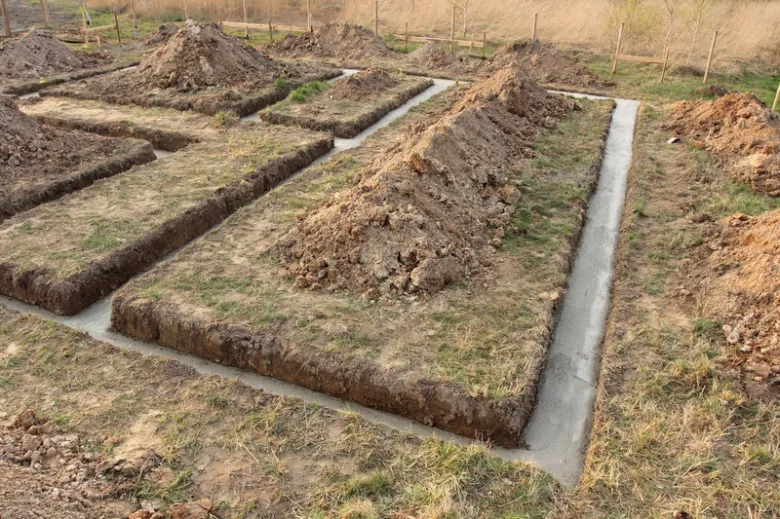

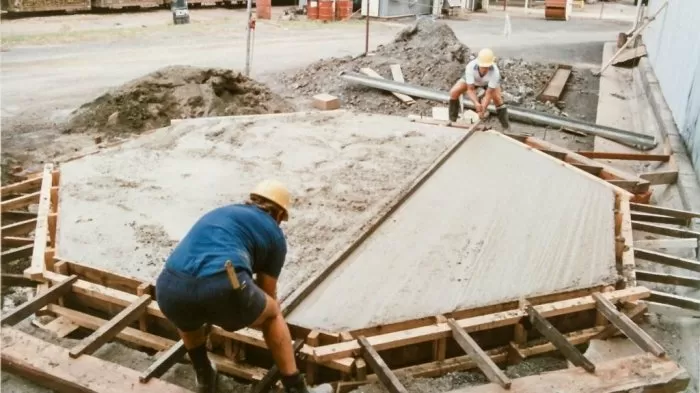

Postup výkopu, bednění a betonáže základových patek krok za krokem
Pro správné založení betonových patek pro dřevostavbu je nezbytné dodržet přesný postup výkopu, bednění a betonáže, který zajistí stabilitu a dlouhou životnost konstrukce. Níže najdete návod na betonové patky pod dřevostavbu krok za krokem s doporučenými rozměry a postupy.
- Výkop základových patek – vyhloubte jamy s obdélníkovým průřezem, přičemž dbáte na očištění koutů tak, aby byly ostré a bez sypkého materiálu. Hloubka výkopu závisí na typu podloží a mrazové hloubce, obvykle se pohybuje mezi 50 až 100 cm.
- Příprava bednění – do výkopu umístěte bednění z desek nebo prefabrikovaných forem, které udrží tvar patek během betonáže. Bednění musí být pevné a těsné, aby nedošlo k úniku betonu.
- Instalace ocelové výztuže – vložte výztužné pruty podle statického návrhu, které zvýší pevnost betonových patek a zabrání praskání. Výztuž musí být vhodně upevněna a vzdálena od bednění.
- Betonáž – připravte beton s odpovídající pevností (minimálně C20/25) a nalijte jej do bednění. Beton se musí hutnit vibrační jehlou nebo ručně, aby nevznikaly vzduchové kapsy a zajistila se jeho kompaktnost.
- Doba tvrdnutí betonu – betonové patky nechte vytvrdnout minimálně 28 dní při optimální teplotě okolo 20 °C. Během této doby beton získá potřebnou pevnost pro další práce.
- Odstranění bednění a montáž nosníků – po úplném zatvrdnutí bednění opatrně sundejte a namontujte dřevěné nosníky pomocí kotevních patek, které bezpečně spojí konstrukci se základy.
Betonové patky pro dřevostavbu jak na to
Dodržení tohoto postupu minimalizuje riziko špatného založení, které může vést k posunu nebo prasklinám. Častou chybou je nedostatečné očištění koutů výkopu nebo příliš rychlé odstranění bednění před úplným vytvrdnutím. Prefabrikované betonové patky mohou práci zjednodušit, ale ne vždy jsou vhodné na nerovném terénu, kde je nutné přesné přizpůsobení rozměrů a hloubky. Betonové patky cena se liší podle velikosti, kvality betonu a výztuže, proto vždy kalkulujte s rezervou pro materiál i práci.

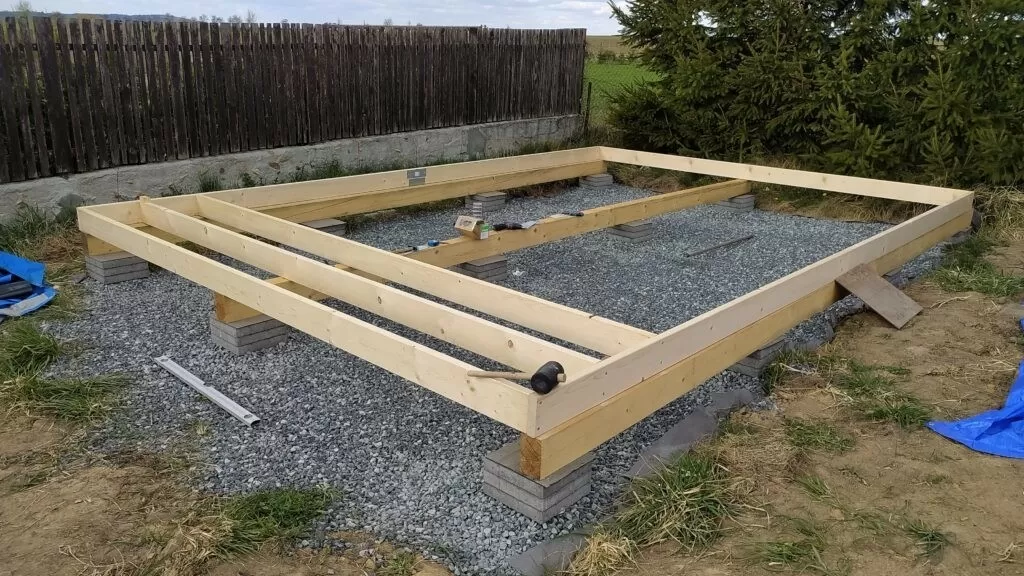

Jak správně kotvit dřevěnou konstrukci pomocí kotevních patek
Kotevní patky představují klíčový prvek při ukotvení dřevostaveb na betonové základy. Správný výběr materiálu, dodržení norem a precizní montáž zaručují stabilitu a dlouhou životnost konstrukce. Následující podsekce vysvětlují, jak správně založit betonové patky pro dřevostavbu a jak postupovat při instalaci kotevních patek.
Jak vybrat správné kotevní patky pro dřevostavbu
Kotevní patky pro dřevostavby se vyrábějí z oceli S235JR podle normy EN 10025, která zaručuje pevnost a odolnost materiálu. Povrchová úprava žárovým nebo galvanickým zinkem chrání patky proti korozi. Maximální vzdálenost mezi patkou a betonem by neměla přesáhnout 50 mm, aby se minimalizovalo riziko koroze a zajišťovala pevnost spoje. Pro ukotvení se volí šrouby s průměrem 8 a 10 mm, které odpovídají běžným rozměrům kotevních systémů. Cena kotevních patek závisí na materiálu a typu, přičemž prefabrikované betonové patky lze pořídit za přijatelnou cenu v řádu stovek korun za kus.
Správný postup vrtání otvorů a montáže kotevních patek
Při montáži kotevních patek je nezbytné přesně vrtat otvory v dřevěných trámcích na pozice odpovídající průměrům šroubů 8 a 10 mm. Nesprávné vrtání může vést k poškození dřeva nebo uvolnění spojů. Maximální vzdálenost kotevní patky od betonu 50 mm je důležité dodržet, protože větší vzdálenost snižuje stabilitu a zvyšuje riziko koroze. Montáž probíhá podle předem připraveného schématu, které zahrnuje dimenzování základových patek podle rozměrů a zatížení dřevostavby.
- Používejte šrouby s odpovídajícím průměrem a délkou
- Vrtání provádějte vždy na přesné místo dle projektu
- Kontrolujte vzdálenost patky od betonu během instalace
Tip: Častou chybou je vrtání otvorů bez šablony, což vede k nesouososti a oslabení spoje. Pro kotvení na nerovném terénu volte kotevní patky s nastavitelnou výškou, aby bylo možné vyrovnat nerovnosti bez ztráty stability.
Kotevní patky jsou vhodné pro většinu dřevostaveb, ovšem při velmi lehkých konstrukcích nebo mobilních stavbách je možné zvážit alternativní způsoby ukotvení, které lépe odpovídají specifickým požadavkům.

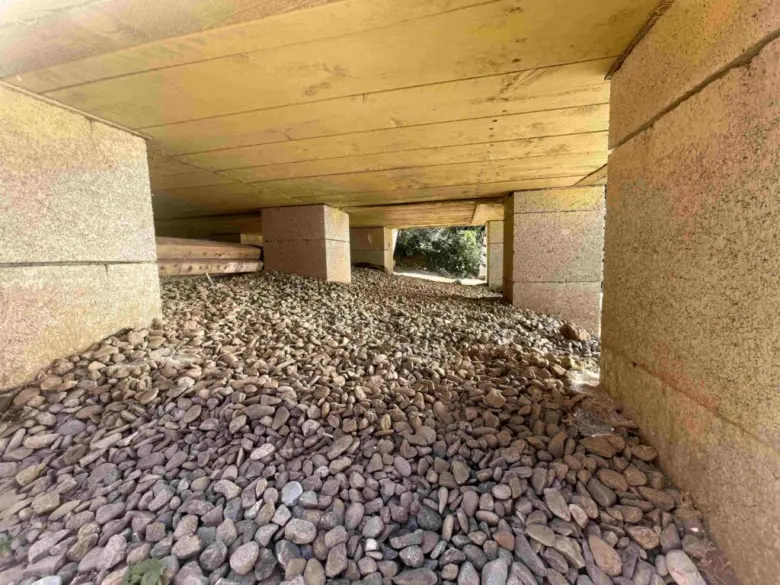

Větrání, izolace a ochrana proti vlhkosti u dřevostaveb na betonových patekách
Větrání, izolace a ochrana proti vlhkosti u dřevostaveb na betonových patekách jsou zásadní pro dlouhodobou stabilitu konstrukce. Pro správné založení betonových patek pro dřevostavbu je nezbytné zajistit větrání prostoru pod podlahou s minimální výškou 60 cm. Větrací otvory je vhodné umístit u stropu tohoto prostoru, aby se efektivně odváděla vlhkost a zabránilo se hromadění kondenzátu.
Použití parozábrany přímo nad betonovými patkami chrání konstrukci proti zemní vlhkosti, která by mohla pronikat do dřeva a způsobovat hnilobu či plísně. Dále je nezbytné provést drenáž a správné spádování terénu kolem základových patek, čímž se zabrání tvorbě kaluží a dlouhodobému zadržování vody v okolí základů.
Návod na betonové patky pod dřevostavbu krok za krokem
- Zajistit rovný a pevný podklad pro betonové patky
- Vyhloubit základy do hloubky odpovídající místním normám a počítat se základovými patkami rozměry
- Položit drenážní potrubí pro odvádění vody
- Umístit parozábranu na betonové patky pro ochranu proti vlhkosti
- Zavést větrací otvory do obvodového zdiva nebo konstrukce s minimální výškou 60 cm větraného prostoru
- Provést spádování terénu směrem od základů
Tip: Častá chyba při stavbě dřevostaveb spočívá v nedostatečném větrání prostoru pod podlahou, což vede k hromadění vlhkosti. Doporučuji pravidelně kontrolovat stav izolací a drenáže, zejména po deštivých obdobích.
Cena betonových patek pod dřevostavbu závisí na velikosti a hloubce základů, ale prefabrikované betonové patky mohou výrazně zjednodušit a zrychlit montáž. Pro nerovný terén se doporučují kotevní patky dřevostavba s možností výškového nastavení, které zajistí rovnoměrné rozložení zatížení a stabilitu celé konstrukce.
Cena a ekonomické výhody betonových patek oproti jiným základům
Cena kotevních betonových patek pod dřevostavbu začíná přibližně na 41,16 Kč bez DPH a může dosáhnout až 360,26 Kč bez DPH za kus v závislosti na rozměrech a typu patky. Betonové patky patří mezi levnější varianty založení ve srovnání se základovými deskami, které vyžadují zpravidla větší množství materiálu a náročnější přípravu podloží, což prodlužuje dobu realizace a zvyšuje náklady na práci. Prefabrikované betonové patky usnadňují a urychlují stavbu – jejich montáž je časově méně náročná než betonování základové desky.
Zemní vruty představují alternativu k betonovým patkám, jsou často levnější a vhodné zejména pro nerovné terény, kde není třeba složitých zemních prací. Přesto betonové základové patky poskytují lepší stabilitu a větší variabilitu v rozměrech a hloubce uložení, což výrazně ovlivňuje dlouhodobou spolehlivost dřevostavby.
| Typ základu | Cena bez DPH (Kč/ks) | Časová náročnost realizace | Vhodnost pro nerovný terén |
|---|---|---|---|
| Betonové patky | 41,16-360,26 | Nízká | Střední |
| Základové desky | Vyšší (tisíce Kč) | Vysoká | Nízká |
| Zemní vruty | Nižší než betonové | Velmi nízká | Vysoká |
Tip: Při rozhodování o typu základu zvažte nejen cenu betonových patek, ale i požadavky na stabilitu a podmínky terénu. Betonové patky jsou vhodné pro standardní a mírně svažité pozemky, zatímco zemní vruty se hodí pro rychlou montáž na nerovných plochách. Základové desky jsou ekonomicky náročnější, ale nezbytné u těžších konstrukcí.
Údržba a kontrola betonových patek a kotevních prvků
Údržba a pravidelná kontrola betonových patek a kotevních prvků je nezbytná pro zachování dlouhodobé stability dřevostavby. Vlhkost a koroze mohou snížit pevnost betonu až o 20 % během 5 let, proto je nutné provádět kontroly minimálně jednou ročně a vést podrobnou dokumentaci o jejich stavu.
Jak často provádět kontroly betonových patek
Kontroly betonových patek doporučuji provádět minimálně jednou ročně, ideálně na jaře po skončení zimy, kdy mrazové cykly a zvýšená vlhkost nejvíce ovlivňují konstrukci. Pravidelná inspekce umožňuje včas odhalit mikrotrhliny větší než 0,3 mm, korozní změny na kotevních prvcích a zvýšenou vlhkost v okolí základů, což výrazně snižuje riziko nerovnoměrného sedání a poškození konstrukce.
Příznaky poškození a jak je řešit
Mezi hlavní příznaky poškození patří praskliny v betonu širší než 0,5 mm, rezavění kotevních patků z oceli S235JR a zvýšená vlhkost nad 60 % v prostoru podlahy. Při zjištění těchto defektů je nutné neprodleně provést odborné opravy, například injektáž prasklin, aplikaci hydroizolace nebo výměnu korodovaných kotevních prvků. Častou chybou je nedostatečné odvodnění a absence parozábrany, což vede k dlouhodobému působení zemní vlhkosti a urychluje degradaci betonu i oceli.
Tip: Pro snížení rizika poškození doporučuji použít prefabrikované betonové patky s minimální hloubkou založení 80 cm a rozměry odpovídající zatížení stavby (například 30 × 30 cm pro dřevostavby do 60 tun). Takové patky usnadňují pravidelnou kontrolu a zajišťují stabilitu i na svažitých terénech.
Na co si dát pozor: Nedostatečné větrání prostoru pod podlahou (méně než 60 cm světlé výšky) a špatné spádování terénu vedou ke kondenzaci vlhkosti a následné korozi kotevních patek. Pravidelná údržba a kontrola zabrání nutnosti nákladných oprav nebo výměny základů v horizontu 10 let.
Časté dotazy
Jaká je minimální hloubka betonových patek pro dřevostavbu v České republice?
Minimální hloubka je 60 cm, ideálně alespoň 80 cm, a patky musí zasahovat do nezámrzné hloubky 0,8-1,2 m.
Jaké rozměry mají běžné betonové patky pro dřevostavby?
Čtvercové patky mají rozměry od 25×25 cm do 40×40 cm, kruhové patky průměr 20-30 cm.
Jaký typ oceli se používá pro kotevní patky a jaká má povrchovou úpravu?
Používá se konstrukční ocel S235JR s povrchovou úpravou žárovým nebo galvanickým zinkem.
Jaká je doporučená výška větraného prostoru pod dřevostavbou na betonových patekách?
Minimální výška větraného prostoru je 60 cm, s větracími otvory u stropu a v rozích prostoru.
Jak dlouho betonové patky tvrdnou před odstraněním bednění?
Beton tvrdne přibližně 28 dní před odstraněním bednění a dalšími pracemi.
Jaké šrouby se používají pro kotvení dřevěných konstrukcí ke kotevním patkám?
Doporučují se šrouby o průměru 8 mm pro otvory 10,5 mm a 10 mm pro otvory 12,5 mm.
Jaké jsou cenové rozpětí kotevních patek pro dřevostavby?
Cena kotevních patek se pohybuje od 41,16 Kč do 360,26 Kč bez DPH v závislosti na typu patky.
Proč je důležité zajistit správné větrání prostoru pod podlahou dřevostavby?
Větrání zabraňuje vlhkosti a jejímu poškození konstrukce, což prodlužuje životnost stavby.
Jaké chyby se často vyskytují při stavbě základových patek pro dřevostavby?
Časté chyby jsou nedostatečná hloubka patek, špatné kotvení a opomenutí větrání či parozábrany.
Jaké alternativy existují k betonovým základovým patkám a jaké mají výhody?
Alternativou jsou zemní vruty, které jsou levnější, rychlejší na montáž a vhodné pro svažité terény.
Jaký je správný postup při výkopu a bednění základových patek pro dřevostavbu?
Výkop by měl být proveden minimálně 50 cm hluboko pod plánovanou úrovní patky a bednění nastaveno tak, aby beton držel tvar; betonáž následuje ihned po přípravě bednění.
Jak prefabrikované betonové patky usnadňují stavbu dřevostaveb a kde je lze koupit?
Prefabrikované patky mají standardizované rozměry, což zkracuje dobu montáže; lze je zakoupit v specializovaných stavebních prodejnách nebo u výrobců betonových prvků.
