Chemická kotva představuje spolehlivé řešení pro pevné ukotvení závitových tyčí a dalších prvků do betonu či zdiva. Správný výběr a aplikace podle technických parametrů zajistí dlouhodobou nosnost a bezpečnost konstrukce. Při montáži je třeba dbát na přesný postup a kvalitu použitých materiálů, například značky Fischer, která patří mezi osvědčené výrobce.
💡 Klíčové informace
- Chemická kotva je dvousložková pryskyřice, která vytvrzuje v otvoru a umožňuje nosnost až přes 2000 kg.
- Používá se k upevnění těžkých předmětů do betonu, plných i dutých cihel a dalších stavebních materiálů.

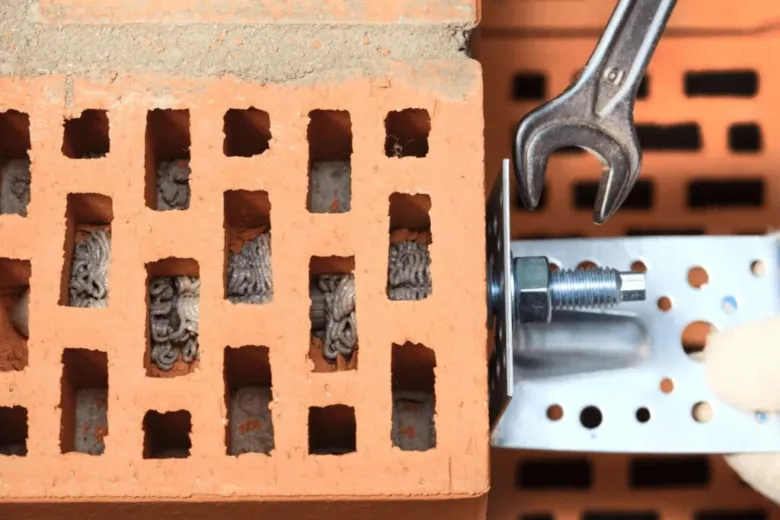

- Průměr vrtaného otvoru u plných materiálů se zvětšuje o 2-4 mm od průměru kotevního prvku, u dutých se používá sítko s průměrem např. 15×85 mm.
- Doba zpracování chemické malty se liší podle teploty, například při 20 °C je to 10 minut, při 0 °C až 360 minut.
- Nosnost chemických kotev závisí na průměru a hloubce kotvení, například M16 kotva v betonu unese až 2000 kg.
Použití chemické kotvy – kde a proč ji využít

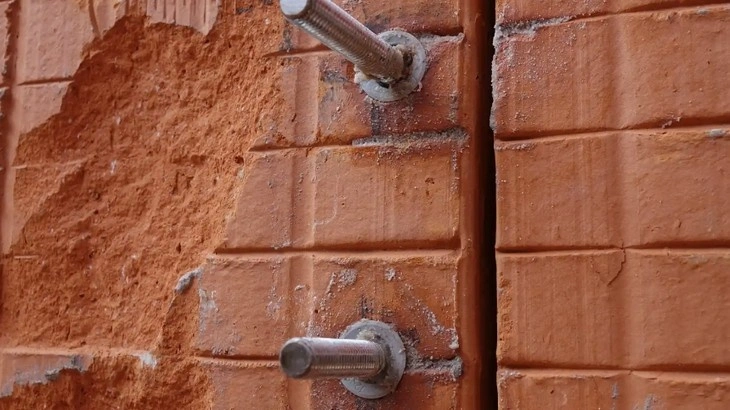

Použití chemické kotvy je ideální pro pevné upevnění těžkých konstrukcí do materiálů jako beton, plná cihla nebo přírodní kámen. Chemická kotva se často využívá k instalaci schodišť, zábradlí či markýz, kde klasické mechanické kotvy nedosahují požadované nosnosti nebo spolehlivosti. Výhodou je schopnost kotvit i do nerovných či porézních podkladů, kde mechanická hmoždinka selhává.
Jak se správně používá chemická kotva?
Chemická kotva slouží k upevnění závitových tyčí nebo jiných kotevních prvků do různých materiálů, například betonu, plné cihly či pískovce. Typické aplikace zahrnují fixaci těžkých předmětů jako jsou schodiště, zábradlí a markýzy. Správné použití vyžaduje výběr vhodné chemické kotvy podle typu materiálu a očekávané nosnosti. Při montáži je důležité dodržet návod, aby kotva pevně držela a nevznikaly chyby, například nedostatečné čištění otvoru před aplikací chemické malty.
Návod na použití chemické kotvy do betonu
Pro instalaci chemické kotvy do betonu je třeba nejprve vyvrtat otvor o průměru o 2 až 4 mm větším než průměr závitové tyče či kotvy. Po vyvrtání je nezbytné důkladně vyčistit otvor kartáčkem a vysavačem, aby se odstranily prach a nečistoty. Následně se aplikuje chemická malta, kterou je vhodné vytlačit 5 až 10 cm před samotnou aplikací, aby byla v otvoru bez vzduchových kapes. Závitová tyč se pak zasune s mírným otáčivým pohybem až ke dnu otvoru. Tento postup zaručuje optimální pevnost a nosnost kotvení.
- Chemická kotva Fischer je osvědčený typ dostupný například v OBI nebo Hornbachu.
- Cena chemické kotvy závisí na velikosti a typu, pohybuje se od 100 Kč za základní balení.
- Chemická kotva závitová tyč umožňuje montáž prvků s vysokou nosností, vhodná pro náročné aplikace.
Technické parametry chemických kotev
Technické parametry chemických kotev patří k základním údajům pro správný výběr a instalaci kotvy do betonu či jiných stavebních materiálů. Zahrnují průměr a hloubku vrtaného otvoru, dobu zpracování a vytvrdnutí vinylesterové nebo polyesterové malty, které se výrazně liší podle typu malty a teplotních podmínek.
Průměr a hloubka vrtaného otvoru
U chemických kotev se průměr vrtaného otvoru v plných materiálech zvětšuje o 2 až 4 mm oproti průměru kotevního prvku, například závitové tyče. Hloubka kotvení se standardně pohybuje mezi 80 až 160 mm v závislosti na průměru kotevního prvku a typu chemické malty. Přesné dodržení těchto rozměrů je klíčové pro dosažení deklarované nosnosti kotvy. Například pro závitovou tyč M12 se doporučuje vrták o průměru 14 mm a hloubka kotvení 110 až 140 mm. Hloubka kotvení přímo ovlivňuje pevnost spoje a musí odpovídat technickým parametrům výrobce.
Doba zpracování a vytvrdnutí malty
Doba zpracování chemické malty závisí na teplotě okolí a typu pryskyřice. Vinylesterová malta má při 20 °C zpracovatelnost přibližně 10 minut, zatímco při 0 °C se doba prodlužuje až na 360 minut. Polyesterová malta obvykle vykazuje podobné časové parametry, ale je vhodnější pro suché interiéry. Konečné vytvrzení malty trvá od 25 do 60 minut při 20 °C, u nižších teplot se doba vytvrzení prodlužuje až na 90-120 minut. Rychlost tvrdnutí ovlivňuje dosaženou pevnost kotvy a její dlouhodobou stabilitu. Vinylesterové malty, například FIS VS 150 C, jsou vhodné i do vlhkého prostředí a pro venkovní použití.
| Teplota (°C) | Doba zpracování (min) | Doba vytvrdnutí (min) |
|---|---|---|
| 20 | 10 | 25-60 |
| 10 | 60 | 45-90 |
| 360 | 90-120 |
Tip: Při instalaci chemické kotvy závitové tyče vždy zkontrolujte aktuální teplotu a upravte dobu vytvrdnutí podle výrobce, aby nedošlo k nedostatečnému vytvrzení a následnému selhání spoje.
Nosnost a další technické parametry
Nosnost chemických kotev závisí na průměru kotevního prvku, hloubce kotvení a typu podkladu. V betonu třídy B25/C20/25 dosahují kotvy M8 nosnosti 300 až 529 kg, M10 500 až 827 kg, M12 700 až 1 100 kg a M16 1 200 až 2 000 kg. Minimální vzdálenost kotevního prvku od okraje materiálu a rozteč mezi kotvami se pohybuje kolem 40-45 mm. Pro kotvení do dutých materiálů je nutné použít kovové nebo plastové sítko, které zabraňuje nadměrné spotřebě malty a zajišťuje pevné ukotvení.
Chemická kotva vytvrzuje bez mechanické expanze, což umožňuje použití i do materiálů s drobnými prasklinami nebo staršího zdiva. Vinylesterové malty jsou vhodné pro vlhké prostředí a exteriér, polyesterové spíše pro suché interiéry. Pro nízkoteplotní aplikace existují speciální vinylesterové malty s prodlouženou dobou zpracování.
Tip: Častou chybou při instalaci je nedostatečné čištění vrtaného otvoru, které výrazně snižuje pevnost spoje. Doporučuje se vyčistit otvor minimálně dvakrát ocelovým kartáčem a vysát prach vzduchovou pumpou.
Praktické poznámky k aplikaci

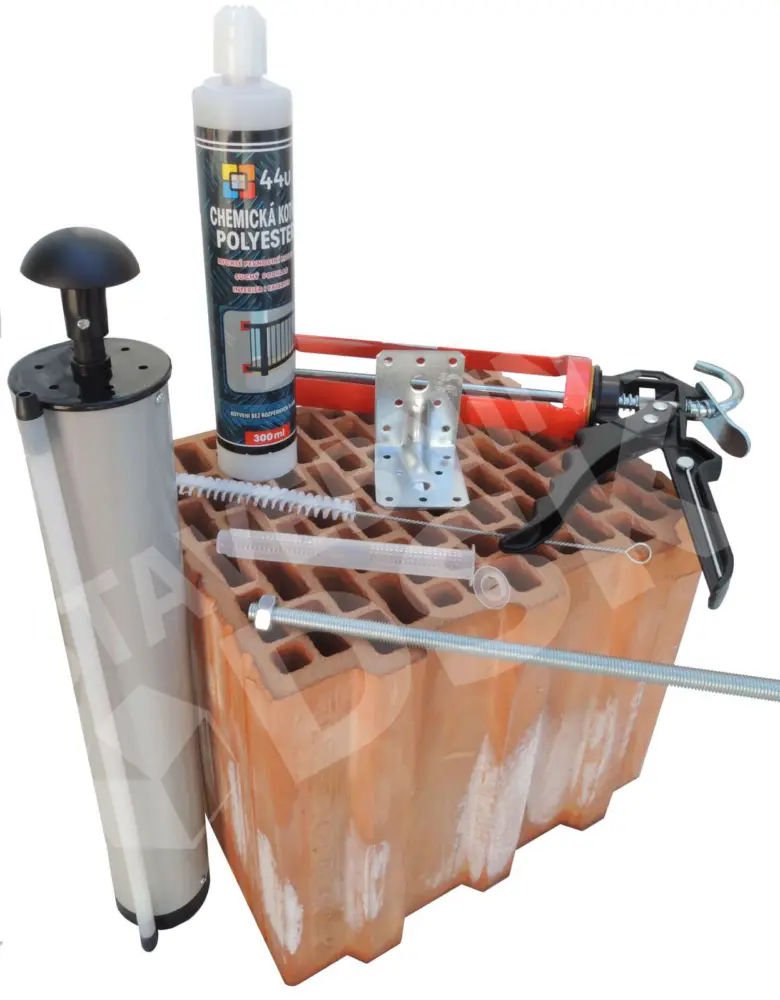

Chemická malta se aplikuje z kartuše s míchací špičkou, kde se při vytlačování smíchají dvě složky (živice a tvrdidlo). Před aplikací do otvoru je nutné vytlačit 5-10 cm směsi mimo otvor, dokud není barva jednotná, což zajišťuje správné promíchání. Malta se aplikuje od dna otvoru směrem ven, aby se zabránilo vzduchovým bublinám. Kotevní prvek se vkládá otáčivým pohybem, aby se rovnoměrně obalil maltou a minimalizovalo se protočení.
Cena sítka pro duté materiály je přibližně 7,20 Kč bez DPH, závitová tyč M12x1000 mm stojí kolem 62 Kč bez DPH. Pro aplikaci lze použít běžnou jednopístovou pistoli na tmel, kvalitní vytlačovací pistole však zajistí rovnoměrnější dávkování malty.
Tip: Pro koho se chemická kotva hodí: pro trvalá a těžká kotvení do betonu, přírodního kamene a plných cihel. Pro koho NE: pro lehké konstrukce nebo materiály, kde je možné použít levnější mechanické kotvy s nižší nosností.
Typy chemických kotev a jejich použití
Chemické kotvy se rozlišují především podle typu pryskyřičné malty, která určuje jejich vhodnost pro konkrétní podmínky a materiály. Vinylesterové kotvy obsahují vinylesterovou pryskyřici, která vytvrzuje rychleji a poskytuje vysokou pevnost i v prostředí s trvalou vlhkostí. Jsou proto ideální pro exteriéry, sklepy a další vlhké prostory. Polyesterové kotvy využívají polyesterovou pryskyřici, která je cenově dostupnější a vhodná pro suché interiéry bez dlouhodobého kontaktu s vodou. Epoxidové kotvy nabízejí nejvyšší chemickou odolnost a pevnost, hodí se pro náročné aplikace s vysokou mechanickou zátěží, například těžké ocelové konstrukce v betonu.
Speciální kategorií jsou tzv. cool kotvy, které umožňují aplikaci i při nízkých teplotách od -5 °C do +5 °C. Tyto vinylesterové pryskyřice jsou modifikované pro rychlé vytvrzení v chladném prostředí, což rozšiřuje možnosti použití v zimním období nebo ve studených prostorách.
- Vinylesterová kotva – vhodná pro exteriéry a vlhké prostředí, doba vytvrzení při +20 °C cca 60 minut
- Polyesterová kotva – určená pro suché interiéry, doba vytvrzení při +20 °C cca 90 minut
- Epoxidová kotva – vysoká pevnost a chemická odolnost, doba vytvrzení cca 120 minut
- Cool kotva – použitelná při teplotách pod +5 °C, doba vytvrzení prodloužená dle teploty
Jaké jsou rozdíly mezi typy chemických kotev
Vinylesterové kotvy dosahují pevnosti v tahu až 20 MPa a jsou odolné vůči chemickým vlivům a vlhkosti, což umožňuje jejich použití i v betonu třídy minimálně B25/C20/25, plných cihlách a přírodním kameni. Polyesterové kotvy mají nižší pevnost, kolem 12 MPa, a jsou omezeny na suché prostředí. Epoxidové kotvy vykazují pevnost nad 25 MPa a chemickou stabilitu, vhodné pro agresivní prostředí. Cool kotvy mají upravené složení, které prodlužuje dobu zpracování až na 360 minut při 0 °C, což umožňuje aplikaci i v zimních měsících.
Častou chybou při použití polyesterových kotev je jejich aplikace ve vlhkém prostředí, což vede k nedostatečnému vytvrzení a snížené nosnosti spoje. Proto je nutné vždy vybrat kotvu podle podmínek prostředí a materiálu.
Chemická kotva Fischer – použití a vlastnosti
Chemická kotva Fischer představuje standard na trhu, dostupná v prodejnách OBI i HORNBACH. Sortiment zahrnuje vinylesterové a polyesterové malty pro závitové tyče i hmoždinky. Technické parametry kotvy Fischer zahrnují nosnosti v betonu B25/C20/25 například: M8 (vrták 10 mm, hloubka 80-130 mm) 300-529 kg, M10 (vrták 12 mm, hloubka 90-140 mm) 500-827 kg, M12 (vrták 14 mm, hloubka 110-140 mm) 700-1 100 kg, M16 (vrták 18-20 mm, hloubka 125-160 mm) 1 200-2 000 kg. Výrobce poskytuje podrobný návod na použití, včetně doporučených dob vytvrzení podle teploty a typu malty.
Cena chemické kotvy Fischer se pohybuje od 250 Kč za kartuši 300 ml u polyesterových variant po 450 Kč u vinylesterových typů. Doporučuje se používat kvalitní vytlačovací pistole s míchací špičkou pro správné promíchání složek, což výrazně ovlivňuje pevnost spoje.
Tip: Při instalaci kotvy Fischer je vhodné šikmé drážkování závitové tyče bruskou, pokud není již opatřena drážkami, aby se zabránilo protočení a zvýšila se nosnost spoje. Nepoužitý aplikátor lze ponechat na kartuši jako uzávěr, čímž se prodlouží životnost malty.
Postup instalace chemické kotvy krok za krokem
Správný postup instalace chemické kotvy je klíčový pro zajištění pevnosti a dlouhodobé spolehlivosti kotvení. Chemická kotva Fischer, stejně jako další značky dostupné například v OBI či Hornbachu, vyžaduje přesné dodržení návodu.
- Vrtání otvoru – použijte vrták vhodného průměru a délky podle technických parametrů kotvy, ideálně do betonu nebo zdiva, které bude kotvení nést.
- Čištění otvoru – odstraněte prach a nečistoty kartáčkem a vysavačem, aby chemická malta správně přilnula k povrchu.
- Příprava chemické malty – kartuši s maltou nasaďte míchací špičku a vytlačte první 5-10 cm směsi, aby se odstranily případné nečistoty a zaručila homogenita.
- Aplikace malty – chemickou maltu vstřikujte od dna otvoru směrem nahoru, aby se zabránilo vzduchovým bublinám.
- Zasazení kotevního prvku – vložte závitovou tyč nebo jiný kotevní prvek do otvoru s otáčivým pohybem, čímž se malta rovnoměrně rozprostře kolem.
Jak správně používat chemickou kotvu
Dodržení tohoto postupu instalace chemické kotvy krok za krokem zvyšuje pevnost spoje a minimalizuje riziko selhání. Výhodou chemické kotvy oproti mechanickým hmoždinkám je lepší rozložení zatížení a vyšší nosnost, což je zásadní pro bezpečnost konstrukce. Cena chemické kotvy se liší podle typu a výrobce, ale investice do kvalitního produktu se vyplatí z hlediska spolehlivosti.
Porovnání chemických kotev s mechanickými kotvami
Chemická kotva nabízí výrazně vyšší nosnost než běžné mechanické kotvy. Zatímco mechanické kotvy obvykle unesou do desítek kilogramů, chemická kotva do betonu zvládne zatížení v řádu stovek až tisíců kilogramů. Tento rozdíl platí i u chemických kotev pro závitové tyče, které jsou standardní součástí sortimentu značek jako chemická kotva Fischer nebo chemická kotva OBI.
Výhodou chemické kotvy je také její trvanlivost a chemická odolnost. Vytvrzená pryskyřice pevně vyplní spáry v materiálu a minimalizuje riziko uvolnění kotvy vlivem prasklin nebo agresivních chemických látek. Mechanické kotvy naopak mohou ztrácet pevnost při změnách teplot, vlhkosti nebo ve vlhkém prostředí.
| Typ kotvy | Nosnost (kg) | Odolnost vůči chemikáliím | Trvanlivost |
|---|---|---|---|
| Chemická kotva | 500-3000 | Vysoká | Velmi vysoká |
| Mechanická kotva | 20-100 | Nízká | Střední |
Jak se správně používá chemická kotva
Správný návod na použití chemické kotvy do betonu zahrnuje důkladné vyčištění vrtaného otvoru a přesné dávkování pryskyřice. Dodržení technologického postupu je klíčové pro dosažení uvedené nosnosti a dlouhodobé funkčnosti.
Časté chyby a bezpečnost při práci s chemickou kotvou
Nejčastější chyby při instalaci chemické kotvy výrazně ovlivňují její pevnost a spolehlivost. Nedostatečné čištění otvoru po vyvrtání snižuje přilnavost malty a tím i celkovou nosnost kotvy. Rovněž špatné promíchání chemické malty, například u chemické kotvy Fischer, vede k nerovnoměrnému vytvrzení a oslabení spoje. Další častou chybou je nedodržení doby vytvrdnutí, která závisí na teplotě a typu malty – při rychlém zatížení může dojít k porušení kotvení.
Bezpečnostní aspekty při práci s chemickými kotvami
Při použití chemické kotvy do betonu je nezbytné dodržovat bezpečnost práce. Použití ochranných rukavic chrání pokožku před kontaktem s chemickými látkami a snižuje riziko podráždění. Dále doporučuji zajistit dostatečné větrání pracovního prostoru, zvláště při aplikaci chemické kotvy v uzavřených prostorách, například při montáži závitové tyče.
- Čištění otvoru pomocí štětce a stlačeného vzduchu
- Precizní promíchání malty podle návodu
- Dodržení doporučené doby vytvrdnutí (obvykle 30-60 minut)
- Používání ochranných rukavic a respirátoru
- Zajištění větrání pracovního prostoru
Tip: Chemická kotva OBI i jiné značky vyžadují přesné dodržení návodu; nesprávná instalace se často projeví sníženou pevností a může vést k nutnosti opravy.
Časté dotazy o chemických kotvách
Otázka: Jak se správně používá chemická kotva?
Připravte otvor vrtáním, vyčistěte ho ocelovým kartáčkem a vysavačem, vytlačte 5-10 cm chemické malty mimo otvor pro promíchání, naneste maltu od dna otvoru a zasuňte kotevní prvek otáčivým pohybem. Tento postup minimalizuje vzduchové kapsy a zajistí pevné spojení.
Otázka: Kolik kilogramů unese chemická kotva?
Nosnost chemické kotvy závisí na průměru a hloubce kotvení; například závitová tyč M8 unese 300-529 kg, M16 dosahuje nosnosti až 2000 kg v betonu třídy B25. Správný výběr zaručuje bezpečnost spoje.
Otázka: Jaká je doba vytvrdnutí chemické kotvy?
Při 20 °C trvá zpracování malty přibližně 10 minut, konečné vytvrzení 25-60 minut. Při nižších teplotách, například 0 °C, se doba zpracování může prodloužit až na 360 minut.
Otázka: Jaké typy chemických kotev existují?
Rozlišujeme vinylesterové, polyesterové a epoxidové kotvy. Vinylesterové jsou vhodné do vlhkého prostředí a pro exteriéry, polyesterové do suchých interiérů, epoxidové mají vysokou pevnost, ale delší dobu vytvrdnutí.
Otázka: Jaký je správný průměr vrtaného otvoru?
Pro plné materiály se k průměru závitové tyče přičítá 2-4 mm, například pro M12 je vhodný otvor 14-16 mm. U dutých materiálů použijte vhodné sítko, například 15×85 mm.
Otázka: Jaká je hloubka kotvení chemické kotvy?
Hloubka kotvení se liší podle průměru kotvy, například M8 vyžaduje 80-130 mm, M16 mezi 125-160 mm. Nedodržení hloubky snižuje pevnost spoje.
Otázka: Je potřeba čistit otvor před aplikací malty?
Ano, důkladné čištění je klíčové. Otvor vyčistěte minimálně dvakrát ocelovým kartáčkem a poté vysajte prach a zbytky, aby se zajistilo správné přilnutí chemické malty.
Otázka: Jaké jsou nejčastější chyby při instalaci chemické kotvy?
Častou chybou je nedostatečné čištění otvoru, nedodržení doby vytvrdnutí a špatné promíchání chemické malty, což vede ke snížení pevnosti a bezpečnosti spoje.
Otázka: Jaká pistole je vhodná pro vytlačování chemické malty?
Používá se kvalitní vytlačovací pistole, která umožňuje přesné dávkování a míchání dvousložkové malty. Levné jednopístové pistole mohou způsobit nerovnoměrné promíchání.
Otázka: Může se chemická kotva demontovat po vytvrdnutí?
Po vytvrdnutí je demontáž kotvy možná pouze s poškozením betonu nebo kotvy. Pro demontovatelné spoje se používají speciální závitová pouzdra.
Otázka: Jaký vliv má teplota na dobu vytvrdnutí?
Vyšší teploty zkracují dobu vytvrdnutí, například při 40 °C je doba zpracování 4 minuty a konečné vytvrzení cca 25 minut. Nízké teploty naopak prodlužují dobu tuhnutí.
Otázka: Jak vybrat správnou chemickou kotvu podle nosnosti?
Výběr se řídí průměrem kotvy a požadovanou nosností. Například M10 unese 500-827 kg při hloubce kotvení 90-140 mm. Chemická kotva Fischer nabízí široký sortiment podle požadavků.
Otázka: Kde se používají chemické kotvy v extrémních podmínkách?
Speciální „cool“ kotvy jsou určeny pro nízké teploty kolem 0 °C, kde běžné kotvy mají prodlouženou dobu vytvrdnutí. Hodí se do zimních stavebních podmínek.
Otázka: Jaké jsou rozdíly mezi vinylesterovými a polyesterovými kotvami?
Vinylesterové kotvy mají vyšší odolnost proti vlhkosti a jsou vhodné pro exteriéry, polyesterové jsou levnější a vhodné do suchých interiérů s kratší dobou vytvrdnutí.
Otázka: Jaká je cena sítka a závitové tyče pro chemickou kotvu?
Cena sítka se pohybuje kolem 7,20 Kč bez DPH, závitová tyč M12x1000 mm stojí přibližně 62 Kč bez DPH. Cena chemické kotvy OBI nebo HORNBACH se liší podle typu a množství.
