Správně navržený drenážní systém zajistí efektivní odvodnění staveb i zahrad a ochrání je před vlhkostí a poškozením. Klíčové prvky jako drenážní trubka, geotextilie a štěrkové lože spolu s vhodným spádem drenáže tvoří základ funkčního řešení. Poradím, jak postupovat při instalaci i údržbě, aby drenáž sloužila dlouhodobě bez problémů.
📊 Klíčová fakta
- Drenážní potrubí se ukládá minimálně do hloubky 70 cm pod úrovní základů.
- Perforace drenážních trubek mají šířku přes 1 mm pro zachytávání vody.
- Doporučený spád drenážní rýhy je 2-3 %, minimálně však 0,5 % pro správný odtok vody.
- Geotextilie s gramáží 200-300 g/m² zabraňuje zanášení drenážního systému jemnými částicemi.
- SN 4 drenážní trubky jsou vhodné pro zahrady, SN 8 pro zpevněné plochy s vyšším zatížením.
Co jsou drenážní stavební a zahradní systémy a jak fungují
Drenážní stavební a zahradní systémy slouží k efektivnímu odvádění přebytečné vody z okolí staveb i zahrad. Základem je drenážní potrubí s perforacemi o šířce přes 1 mm, které umožňují zachytávat vodu v půdě a odvádět ji pryč, čímž zabraňují vlhkosti a poškození konstrukcí či záhonů. Správně navržený drenážní systém kombinuje perforované trubky, štěrkové lože a geotextilii, která brání zanášení potrubí.
Funkce drenážního systému spočívá v zachycení srážkové i spodní vody a jejím řízeném odvodu, často přes revizní šachtu do vsakovací jímky nebo retenční nádrže. V zahradách i u staveb se uplatňují různé druhy drenážních systémů, které se liší podle typu půdy, množství vody a účelu odvodnění.
Druhy drenážních systémů pro zahradu a stavbu
Mezi nejčastější typy patří liniová drenáž, bodová drenáž a podélná drenáž. Výběr správné drenážní trubky pro zahradu závisí na velikosti perforací a materiálu – PVC trubky jsou nejběžnější díky odolnosti a jednoduché instalaci. Optimální hloubka instalace drenážního potrubí bývá kolem 50 až 80 cm, podle spádu drenáže a typu terénu.
Tip: Nedostatečný spád drenáže nebo zanedbání štěrkového lože vede často ke špatnému odtoku vody a rychlému zanášení potrubí, proto je třeba instalaci detailně naplánovat.
Materiály a typy drenážních trubek pro různé použití
Drenážní trubky jsou klíčovým prvkem pro efektivní odvodnění v zahradách i stavebních objektech. Výběr správného materiálu, průměru a tuhosti trubky závisí na konkrétních podmínkách, zatížení a typu drenážního systému.
Typy drenážních trubek a jejich použití
Nejčastěji používaným materiálem pro drenážní trubky je PVC-U, které nabízí odolnost proti chemickému i mechanickému namáhání. Průměry těchto trubek se pohybují od 50 do 160 mm, což umožňuje přizpůsobit je různým rozsahům odvodnění. Drenážní trubky dělíme podle tuhosti na SN 4 a SN 8. Trubky s tuhostí SN 4 jsou vhodné především pro zahradní drenáže, protože snesou nižší zatížení a umožňují jednoduchou manipulaci při instalaci. Naopak SN 8 je určena pro zpevněné plochy, kde je potřeba vyšší mechanická odolnost proti zatížení vozidly či stavební technikou. Částečně perforované drenážní trubky slouží k odvádění boční vody, což je zásadní pro snížení vlhkosti v půdě a prevenci vzniku tlaků na stavbu.
| Typ trubky | Průměr (mm) | Tuhost | Použití |
|---|---|---|---|
| PVC-U, SN 4 | 50-160 | SN 4 | Zahradní drenáže |
| PVC-U, SN 8 | 50-160 | SN 8 | Zpevněné plochy, stavby |
| Částečně perforovaná | 50-160 | SN 4/SN 8 | Odvod boční vody |
Jaké jsou druhy drenáží?
Drenážní systémy se dělí na povrchové a podzemní. Povrchové drenáže odvádějí srážkovou vodu přímo z povrchu terénu, často pomocí betonových drenážních žlabů a vsakovacích jímek. Podzemní drenáže využívají perforované drenážní trubky uložené ve štěrkovém loži a obalené geotextilií, která zabraňuje zanášení trubek. Pro zahrady a stavební objekty se nejčastěji volí podzemní drenáže, protože efektivně odvádějí vodu z podloží a chrání stavbu před vlhkostí. Správně navržený spád drenáže a umístění revizní šachty usnadňují údržbu a zajišťují dlouhodobou funkčnost systému.
Tip: Při instalaci drenáže kolem domu je optimální hloubka položení trubek mezi 50 až 100 cm, aby se zajistila účinná ochrana základů bez rizika zamrzání.
Odborná rada: Vyberte drenážní trubku podle zatížení a typu povrchu – SN 4 pro zahradu, SN 8 pro zpevněná místa. Použití částečně perforovaných trubek je nezbytné tam, kde je třeba odvést i boční vodu z půdy.
Správné uložení, spád a konstrukce drenážního systému
Správné uložení drenážního potrubí, dodržení vhodného spádu a správná konstrukce drenážního systému jsou klíčové pro efektivní odvodnění stavby i zahrady. Následující části popisují základní parametry, které je nutné při instalaci respektovat.
Hloubka uložení drenážního potrubí
Drenážní potrubí se obvykle instaluje do hloubky minimálně 70 cm pod úrovní základů budovy. Tato hloubka zajišťuje ochranu stavby před průnikem spodní vody a efektivní odvodnění vlhkosti z okolního terénu. Optimální hloubka pro drenáž kolem domu závisí také na místních podmínkách, ale 70 cm představuje základní bezpečnostní úroveň.
Doporučený spád drenážní rýhy
Spád drenáže by měl být minimálně 0,5 %, aby voda mohla volně odtékat. Doporučený spád se pohybuje mezi 2 až 3 %, což zvyšuje rychlost odtoku a zabraňuje usazování sedimentů v potrubí. Správný spád drenáže významně přispívá k dlouhodobé funkčnosti systému a minimalizuje potřebu časté údržby či revizní šachty.

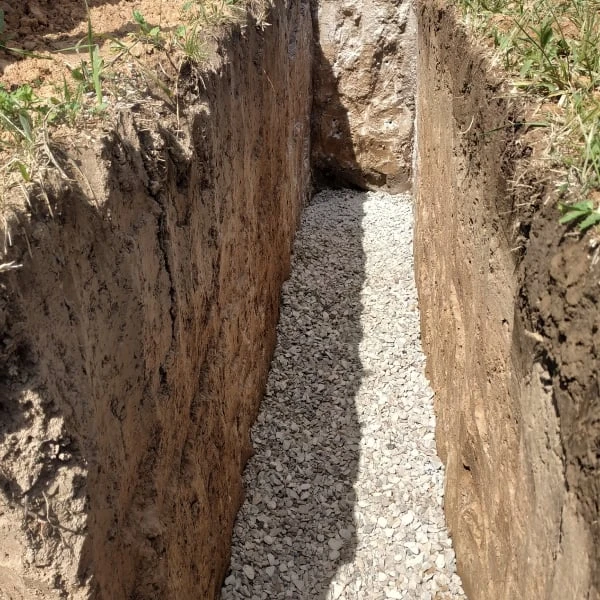

Použití štěrku a geotextilie
Drenážní trubky se ukládají do štěrkového lože s frakcí 16/32 mm, které umožňuje volný průtok vody kolem potrubí. Geotextilie s gramáží 200-300 g/m² obalí štěrk a trubku, čímž zabraňuje zanášení drenážního systému jemnými částicemi půdy. Výhody použití drenážní geotextilie v drenáži spočívají v prodloužení životnosti systému a snížení rizika ucpání.
- Drenážní trubka musí být položena rovnoměrně ve štěrkovém loži
- Geotextilie se pokládá tak, aby zcela obalila štěrkové lože
- Spád drenáže směřuje k revizní šachtě nebo vsakovací jímce pro bezpečné odvádění vody
Tímto způsobem zajistíte spolehlivý a trvale funkční drenážní systém pro stavby i zahrady.
Kam odvádět vodu z drenážního systému
Voda z drenážního systému musí být odváděna tak, aby nedocházelo k poškození staveb, podmáčení pozemku a znečištění podzemních vod. Odvod vody zároveň musí splňovat platné normy ČSN 75 9010 a TNV 75 9011, které stanovují technické požadavky na vsakovací zařízení a retenční kapacity. Základová spára vsakovací jímky musí být minimálně 1 metr nad maximální hladinou podzemní vody, aby se zabránilo zpětnému prosakování a kontaminaci. Níže najdete konkrétní možnosti bezpečného a efektivního odvodu vody z drenáže.
Kam odvést vodu z drenážního systému?
Voda z perforovaného drenážního potrubí se nejčastěji odvádí do vsakovacích jímek, které umožňují postupné vsakování přebytečné vody přímo do podloží. Vsakovací jímky musí být dimenzovány podle objemu odtékající vody a umístěny tak, aby základová spára byla minimálně 1 m nad hladinou podzemní vody. Další možností jsou retenční nádrže, které shromažďují vodu a umožňují její řízené uvolňování do kanalizace nebo do vsakovacího systému. Odvod do veřejné kanalizace je možný pouze po splnění přísných legislativních podmínek a často vyžaduje povolení vodoprávního úřadu. Pro zahradní pozemky s vhodným svahem a dostatečnou vzdáleností od staveb lze využít odvod do zahradního jezírka, které zároveň slouží jako estetický a ekologický prvek.
Kam směřovat odvodnění z drenážního systému?
Odvodnění drenážního systému by mělo směřovat do míst s dostatečnou propustností půdy, aby se zabránilo erozi, podmáčení okolních staveb a záplavám na pozemku. Vsakovací jímky a retenční nádrže představují ekologicky šetrné řešení, protože umožňují postupné vsakování a využití vody v krajině bez přetížení kanalizace. Při napojení na kanalizaci je nutné dodržet místní předpisy a zajistit, že kanalizační systém má kapacitu pro přebytečné vody. Pro správnou funkci odvodnění je nezbytné dodržet doporučený spád drenážní rýhy minimálně 0,5 %, ideálně 2-3 %, a použít kvalitní geotextilii s gramáží 200-300 g/m² spolu se štěrkovým ložem frakce 16/32 mm, které zabraňují zanášení drenážního potrubí. Revizní šachty, umístěné v nejvyšším a nejnižším bodě systému, umožňují pravidelnou kontrolu a údržbu, což prodlužuje životnost drenáže.
Tip: Častou chybou je zakončení drenáže „do ztracena“ bez vhodného odvodu, což vede k podmáčení základů. Doporučuji vždy napojit drenáž na vsakovací jímku nebo retenční nádrž s dostatečnou kapacitou a správnou vzdáleností od stavby.
Pro koho se to hodí: Vsakovací jímky jsou vhodné pro pozemky s propustnou půdou a dostatečnou vzdáleností od spodní vody. Naopak pro pozemky s vysokou hladinou podzemní vody nebo nepropustnou vrstvou půdy je lepší řešení napojení na retenční nádrž nebo kanalizaci.

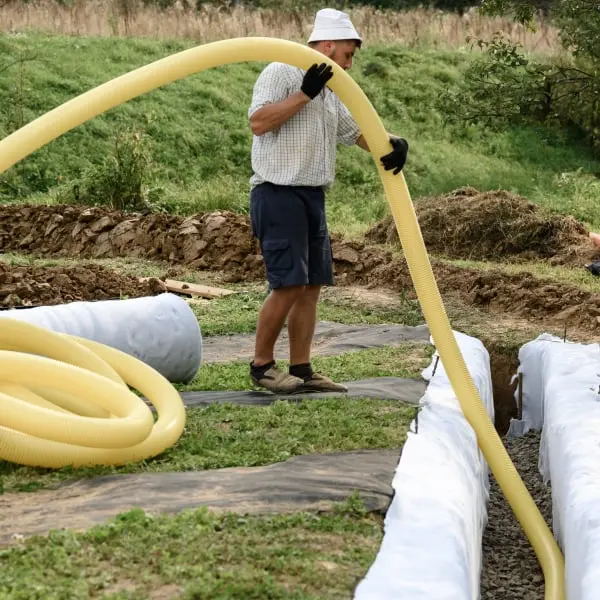

Postup instalace drenáže krok za krokem
Instalace drenážního systému vyžaduje přesný postup, který zajistí správný odvod vody a dlouhodobou funkčnost. Základem je výkop do hloubky přibližně 70 cm, kde se vytvoří štěrkové lože pro uložení drenážní trubky. Důležitá je také geotextilie, která zabrání zanášení štěrku a trubek zeminou. Revizní šachta umožňuje kontrolu a případnou údržbu drenážního systému, proto ji nezapomeňte správně napojit.
Jak udělat drenáž zahrady krok za krokem
- Vytyčení trasy – zakreslete přesnou trasu, kudy povede drenážní potrubí.
- Výkop – vykopněte rýhu do hloubky 60-70 cm s mírným spádem drenáže směrem k vsakovací jímce nebo retenční nádrži.
- Příprava štěrkového lože – nasypte a urovnejte vrstvu 10-15 cm štěrku.
- Uložení drenážní trubky – položte perforovanou trubku na štěrkové lože s otvory směřujícími dolů.
- Překrytí geotextilií – zakryjte trubky geotextilií, aby nedocházelo k zanášení.
- Zasypání výkopu – zasypte štěrkem a zeminou, přičemž zachovejte spád drenáže.

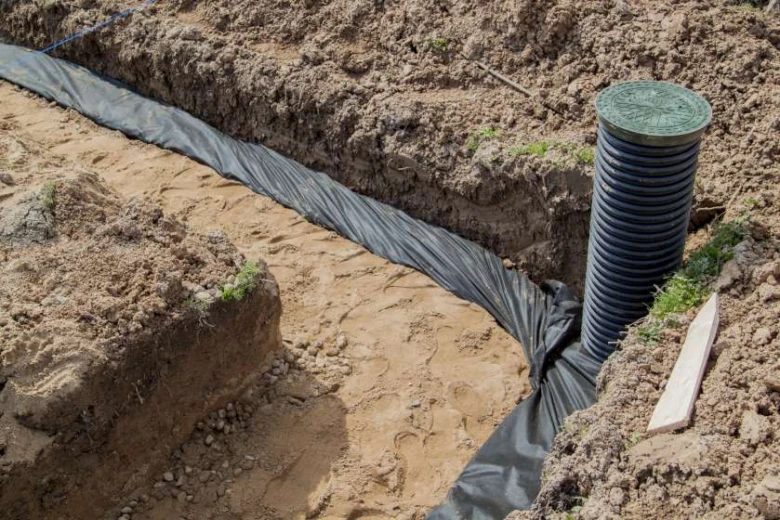

- Instalace revizní šachty – připojte ji na vhodném místě pro snadnou kontrolu průchodnosti vody.
Tip: Při instalaci je častou chybou nedodržení správného spádu drenáže, což může vést k hromadění vody v systému. Doporučuji věnovat pozornost nejen hloubce výkopu, ale i rovnoměrnému spádu minimálně 1 % směrem k odvodňovacímu místu.

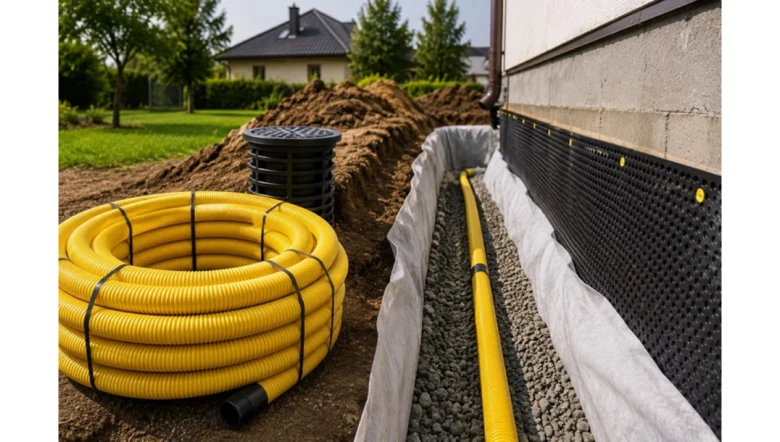

Návod na instalaci drenáže kolem domu zahrnuje také správné napojení na vsakovací jímku nebo retenční nádrž, kam směřovat odvodnění z drenážního systému, aby se zabránilo podmáčení základů. Cena za metr drenážního systému pro zahradu se obvykle pohybuje mezi 200 až 400 Kč v závislosti na materiálu a náročnosti terénu.
Nejčastější chyby při realizaci drenáže a jak se jim vyhnout
Nedostatečný spád drenáže patří mezi nejčastější chyby, které způsobují, že voda neodtéká správně a drenážní trubka se zanáší. Doporučuje se spád alespoň 1-2 % směrem k revizní šachtě nebo vsakovací jímce, aby byla zachována funkčnost systému. Další častou chybou je vynechání geotextilie, která zabraňuje vnikání jemných částic do štěrkového lože a tím předchází zanášení drenáže.
Použití příliš jemného štěrku vede také k rychlému ucpávání drenážního systému. Správné štěrkové lože by mělo mít velikost zrna 16-32 mm, což zajišťuje dostatečnou propustnost. Nesprávné zakončení drenáže bez kontroly přítoku vody do revizní šachty může vést k problémům s odvodněním.
Velkou chybou je spoléhání se na nopovou fólii jako náhradu hydroizolace – tato fólie slouží pouze k ochraně izolace a nemůže sama zajistit těsnost proti vodě.
Chyby, kterých se vyvarovat při drenáži zahrady
- Nedostatečný spád drenáže vede k nefunkčnosti systému
- Chybějící geotextilie způsobuje zanášení drenážní trubky
- Použití jemného štěrku urychluje ucpávání drenáže
- Nesprávné zakončení drenáže komplikuje odvodnění
- Nopová fólie není náhradou hydroizolace
Tip: Při instalaci drenáže kolem domu dodržujte správný postup a hloubku uložení drenážního potrubí, obvykle 50-80 cm pod úrovní terénu.
Údržba a kontrola drenážních systémů
Údržba drenážního systému je nezbytná pro zachování jeho funkčnosti a prodloužení životnosti. Doporučuje se provádět kontrolu minimálně jednou ročně a vždy do 14 dnů po silných deštích, kdy hrozí zvýšené riziko zanesení. Revizní šachty slouží k přístupu k drenážnímu potrubí a sedimentačním prvkům, které je nutné pravidelně čistit od nánosů jílu, písku a organických zbytků. Zanesení těchto částí snižuje průchodnost vody a může vést k lokálnímu podmáčení, zvláště pokud drenážní potrubí leží v štěrkovém loži obaleném geotextilií s gramáží 200-300 g/m², která brání pronikání jemných částic, ale při zanesení ztrácí účinnost.
Praktické tipy pro efektivní údržbu drenážního systému zahrady
- Zkontrolujte spád drenážní rýhy, který by měl být minimálně 0,5 %, ideálně 2-3 %, aby voda plynule odtékala do vsakovací jímky nebo retenční nádrže
- Vyčistěte sedimentační prvky a lapače nečistot v revizních šachtách od nánosů, aby nedošlo k ucpání systému
- Ověřte průchodnost drenážní trubky o průměru 50-160 mm a případně ji propláchněte vodou pod tlakem
- Sledujte okolí drenážního systému, zda nedochází k erozi štěrkového lože nebo poškození geotextilie, které by mohly zkrátit životnost drenáže
Častá chyba: zanedbání pravidelné kontroly a čištění revizních šachet vede k postupnému ucpávání drenážních trubek a následnému podmáčení základů domu nebo zahrady.
Pro koho se údržba hodí: vlastníci rodinných domů a zahrad, kde je drenážní systém klíčový pro prevenci vlhkosti a poškození stavebních konstrukcí. Pro koho není vhodná: u nových drenáží bez revizních šachet je údržba obtížná a vyžaduje odborný zásah, proto je vhodné již při instalaci myslet na dostupnost kontrolních prvků.

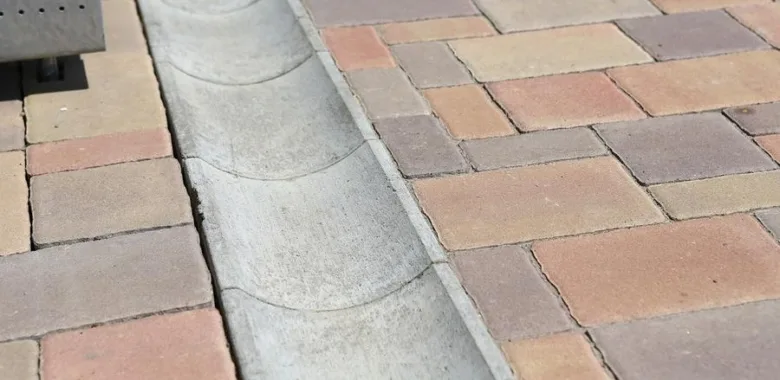

Drenážní systémy pro zpevněné plochy a speciální aplikace
Pro zpevněné plochy, jako jsou příjezdové cesty a parkoviště, se nejčastěji používá SN 8 drenážní trubka, která je navržena pro vysokozátěžové podmínky. Betonový drenážní žlab má obvykle hloubku od 20 mm a více a často je opatřen ocelovým roštem, což zajišťuje jeho odolnost proti mechanickému poškození a usnadňuje údržbu. Správný spád drenáže a použití geotextilie s štěrkovým ložem pod trubkami pomáhá efektivně odvádět vodu a zabraňuje zanášení systému.
Jak vybrat správnou drenážní trubku pro zahradu a stavbu
Cena za metr SN 8 drenážní trubky se pohybuje kolem 150 až 250 Kč v závislosti na průměru a kvalitě materiálu. Kompletní drenážní systém pro zpevněné plochy, včetně žlabů a roštů, vyjde přibližně na 800 až 1 200 Kč za metr čtvereční.
| Prvek drenážního systému | Rozměr / parametr | Orientační cena (Kč) |
|---|---|---|
| SN 8 drenážní trubka | průměr 100-160 mm | 150-250 Kč/m |
| Betonový drenážní žlab | hloubka od 20 mm | 300-500 Kč/m |
| Ocelový rošt | podle šířky žlabu | 200-400 Kč/m |
Tip: Revizní šachta by měla být součástí každého drenážního systému, aby bylo možné snadno kontrolovat a čistit potrubí. Pro vsakovací jímky a retenční nádrže platí, že správné napojení zpevněných ploch výrazně prodlužuje jejich životnost.
Legislativa a bezpečnost při instalaci drenáže
Legislativa drenážní systémy stanovuje povinnost dodržovat ČSN 75 9010 a TNV 75 9011, které upravují správný návrh i provedení stavební a zahradní drenáže. Před samotnou instalací drenážní trubky a štěrkového lože je nezbytný hydrogeologický průzkum, jenž určí vhodnost terénu a hloubku vsakovací jímky. Vsakovací zařízení musí být umístěno minimálně 1 metr nad hladinou podzemní vody, aby byla zajištěna bezpečnost drenáže a zabránilo se kontaminaci spodních vod. Správný spád drenáže a použití geotextilie spolu s revizní šachtou patří mezi požadavky pro dlouhodobou funkčnost drenážního systému. Tento přístup je klíčový i při postupu při instalaci stavební drenáže či při výběru vhodné drenážní trubky pro zahradu.
Ekologické využití zachycené vody z drenáže
Zachycená voda ze stavebních a zahradních drenážních systémů, která je vedena přes drenážní trubku a filtrována geotextilií, představuje cenný zdroj pro zavlažování zahrady. Využití této vody podporuje ekologii a snižuje spotřebu pitné vody, což je dnes klíčové pro udržitelný přístup k hospodaření s vodou. Správné směrování odvodnění z drenážního systému do vsakovací jímky nebo retenční nádrže umožňuje efektivní retenci vody. Cena za metr drenážního systému pro zahradu se odvíjí od kvality materiálů, například štěrkového lože a revizní šachty, které zajišťují dlouhodobou funkčnost a snadnou údržbu.
Časté dotazy
Jaké jsou hlavní druhy drenážních systémů?
Hlavní druhy jsou stavební drenáže pro odvodnění základů a zahradní drenáže, které využívají perforované trubky, štěrkové lože a geotextilie.
Jak hluboko se musí uložit drenážní potrubí?
Drenážní potrubí se ukládá minimálně do hloubky 70 cm pod úroveň základů domu.
Jaký spád je doporučený pro drenážní systém?
Minimální spád je 0,5 %, doporučený je 2-3 % pro zajištění plynulého odtoku vody.
Co je to geotextilie a proč se používá?
Geotextilie s gramáží 200-300 g/m² propouští vodu, ale zabraňuje zanášení drenážního systému jemnými částicemi půdy.
Kam se voda z drenáže odvádí?
Voda se odvádí do vsakovacích jímek, retenčních nádrží, kanalizace nebo zahradních jezírek s přepadem.
Jaké jsou nejčastější chyby při instalaci drenáže?
Nedostatečný spád, absence geotextilie, použití nevhodného štěrku a zakončení drenáže bez odvodu vody.
Jak často je potřeba kontrolovat drenážní systém?
Drenážní systém by měl být kontrolován minimálně jednou ročně a po silných deštích.
Jaké materiály se používají na drenážní trubky?
Nejčastěji se používá PVC-U s průměry 50-160 mm a různou kruhovou tuhostí SN 4 nebo SN 8.
Jaký je rozdíl mezi SN 4 a SN 8 trubkami?
SN 4 je vhodná pro zahrady a běžné zatížení, SN 8 pro zpevněné plochy s vyšším zatížením, jako jsou příjezdové cesty.
Lze vodu z drenáže využít pro zavlažování?
Ano, zachycená voda může být ekologicky využita pro zalévání zahrady, což šetří pitnou vodu.
Jaký je orientační cenový rozptyl za metr drenážního systému?
Cena za metr drenážního systému se pohybuje přibližně mezi 150 až 400 Kč v závislosti na materiálu a typu trubek.
Jaký je doporučený postup instalace drenáže kolem domu?
Nejprve se vykopou rýhy do hloubky 50-70 cm, poté se položí drenážní trubky se spádem 1-2 %, následně se vše zasype štěrkem a zeminu.
Jaké jsou specifické vlastnosti drenážních hadic?
Drenážní hadice mají perforace pro zachytávání vody a jsou vyrobeny z odolného plastu, často s ochranou proti zanášení.
Jak se liší drenážní trubka 100 od běžných trubek?
Trubka o průměru 100 mm má větší kapacitu odvodu vody a je vhodná pro rozsáhlejší drenážní systémy.
Jak se správně odvádí voda z drenážního systému do veřejné kanalizace?
Voda musí být odváděna přes revizní šachtu a zařízením pro zpětný ventil, aby nedocházelo k zpětnému proudění.
Jaké jsou legislativní požadavky při instalaci drenáže na pozemku?
Je nutné zajistit povolení od místního úřadu a respektovat ochranná pásma vodních zdrojů.
Jak lze ekologicky využít zachycenou vodu z drenážního systému?
Zachycená voda může být využita pro zavlažování zahrady nebo doplnění retenčních nádrží.
Jaká je nejlepší metoda kontroly funkčnosti drenážního systému po instalaci?
Provádí se tlaková zkouška nebo vizuální kontrola průtoku vody pomocí testovacího množství vody.
