Dřevěné vazníky představují efektivní řešení pro příhradové střechy díky své pevnosti a nízké hmotnosti. Správná konstrukce a montáž vazníků zajistí stabilitu i dlouhou životnost dřevěné střešní konstrukce. Zároveň umožňují úsporu materiálu a rychlejší realizaci stavby.
Hlavní poznatky
- Dřevěné vazníky se vyrábějí převážně z jehličnatého řeziva pevnosti C24 s tloušťkou 45 až 70 mm.
- Styčníkové desky jsou z pozinkovaného ocelového plechu s vrstvou zinku min. 275 g/m².
- Vazníky překlenou rozpětí střechy až do 30 metrů bez podpůrných sloupů.
- Cena vazníkové střechy se pohybuje mezi 600 a 1000 Kč za m² bez DPH včetně montáže.
- Montáž vazníků je rychlá díky prefabrikaci a CNC technologii, což šetří čas i náklady.

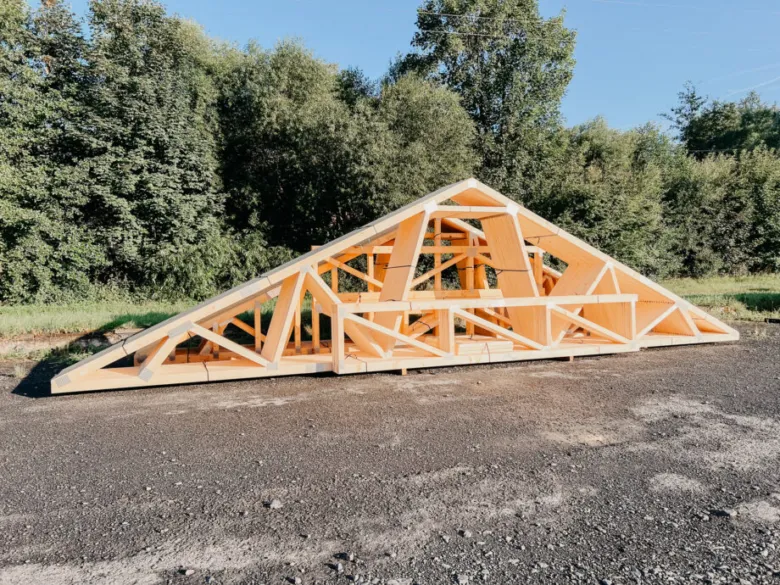

Co jsou dřevěné vazníky a jaká je jejich konstrukce?
Dřevěné vazníky představují příhradovou konstrukci určenou pro dřevěnou střešní konstrukci, která umožňuje překlenout rozpětí až 30 metrů. Jejich nosné prvky jsou vyrobené z jehličnatého řeziva pevnosti C24 o tloušťce 45-70 mm a výšce 80-240 mm. Spojení jednotlivých dřevěných prvků zajišťují styčníkové desky z pozinkovaného plechu, což zaručuje pevnost a stabilitu konstrukce.
Typy a tvary dřevěných vazníků
Nejčastěji se dřevěné vazníky vyrábějí v trojúhelníkovém tvaru, který efektivně rozkládá zatížení a minimalizuje deformace. Další variantou jsou hambalkové vazníky, které umožňují změnu vnitřního uspořádání krovu a lepší využití prostoru pod střechou. Obloukové vazníky se používají především pro specifické architektonické řešení, kde je požadován estetický design nebo větší rozpětí.
Použité materiály a jejich vlastnosti
Na výrobu dřevěných vazníků se používá jehličnaté řezivo třídy C24, které splňuje standardy pevnosti a trvanlivosti. Typická tloušťka řeziva je mezi 45 a 70 mm, což zajišťuje dostatečnou nosnost. Spojovací prvky tvoří styčníkové desky z pozinkovaného plechu s vrstvou zinku 275 g/m², které garantují ochranu proti korozi a pevné spojení jednotlivých prvků vazníku.
- řezivo C24 má vysokou pevnost v tahu i tlaku
- styčníkové desky jsou klíčové pro stabilitu vazníkové konstrukce
- pozinkovaný plech zajišťuje dlouhodobou odolnost spojů
„Příhradové vazníky umožňují rychlou montáž a přesný statický návrh vazníků přizpůsobený konkrétnímu projektu,“ uvádí odborník na dřevěné konstrukce.
> Definice vazníků
> Vazníky jsou prefabrikované příhradové nosné konstrukce, složené z dřevěných prvků spojených styčníkovými deskami, které přenášejí zatížení střechy na obvodové stěny objektu.
Výhody a nevýhody dřevěných vazníků ve střeše
Dřevěné vazníky představují moderní řešení střešní konstrukce, které nabízí řadu výhod především v rychlosti montáže a ekologickém přístupu. Přesto však není jejich použití univerzální a mají svá omezení, zejména co se týče tvarové variability střech a využití prostoru v podkroví.
Jaké jsou hlavní výhody dřevěných vazníků ve střešní konstrukci?
Dřevěné vazníky umožňují překlenout rozpětí střech až do 30 metrů, což je vhodné pro rozsáhlé haly a obytné stavby. Díky prefabrikaci a propracovanému statickému návrhu vazníků se montáž vazníků zkracuje až o 30 % v porovnání s tradičními krovy. Používají se kvalitní řeziva C24 a styčníkové desky, které zajišťují pevnost a stabilitu konstrukce. Vazníková střecha je zároveň ekologická, protože stavba využívá obnovitelné materiály a minimalizuje odpad. Také se sníží nároky na pracovní sílu při montáži.
Jaké jsou nevýhody a omezení použití dřevěných vazníků ve střeše?
Hlavní nevýhodou vazníkové konstrukce je omezená možnost realizace složitých tvarů střech, například mansardových či vikýřových. Konstrukce vazníků je méně flexibilní, což omezuje designové možnosti. Dřevěné vazníky také zmenšují úložný prostor v podkroví, což může být problém pro obytné využití. Montáž vazníků vyžaduje přesné osazení a správné ztužení, jinak hrozí problémy se stabilitou. Častou chybou je podcenění statického návrhu vazníků, což může vést k deformacím.
Jaký je rozdíl mezi vazníky a tradičním krovem?
Vazníky jsou prefabrikované příhradové konstrukce, které umožňují rychlou montáž a překlenutí větších rozpětí až do 30 metrů. Tradiční krovy se staví přímo na místě z jednotlivých trámů, což poskytuje vyšší flexibilitu pro složité tvary střech, ale montáž je časově náročnější. Vazníková střecha často snižuje prostor v podkroví kvůli příhradové konstrukci, zatímco tradiční krov nabízí větší využitelnost podkroví. Výběr mezi nimi závisí na požadavcích stavby a plánovaném využití prostoru.
> Přehled výhod a nevýhod dřevěných vazníků
> – Rychlá montáž díky prefabrikaci a montáži na stavbě
> – Překlenutí rozpětí až 30 m bez podpěr
> – Ekologický materiál – dřevo C24 a minimální odpad
> – Omezená možnost složitých tvarů střech
> – Snížení úložného prostoru v podkroví
> – Nutnost přesného statického návrhu a montáže
Tip: Při plánování vazníkové střechy dbejte na správný statický návrh a koordinaci montáže, aby se předešlo deformacím a ztrátě stability. Vazníky se hodí pro jednoduché střechy s velkým rozpětím, nikoliv pro komplikované architektonické tvary.
Výroba dřevěných vazníků: materiály a technologie
Výroba dřevěných vazníků probíhá převážně automatizovaně s využitím CNC pil, které zajišťují přesné řezání řeziva podle statického návrhu vytvořeného v softwaru FINE. Tento specializovaný program optimalizuje konstrukci vazníků pro maximální pevnost a efektivitu materiálu, což je klíčové pro spolehlivost celé dřevěné střešní konstrukce.
Používá se jehličnaté řezivo třídy C24, které nabízí vyvážený poměr pevnosti a hmotnosti, vhodný pro příhradové vazníky. Spojení jednotlivých prvků vazníků zajišťují pozinkované styčníkové desky o tloušťce 1 až 2 mm s vrstvou zinku 275 g/m², které zabraňují korozi a zvyšují odolnost konstrukce.
- Výroba vazníků zahrnuje přesné řezání CNC pilou podle výpočtů softwaru FINE
- Používá se kvalitní řezivo třídy C24 vhodné pro nosné konstrukce
- Styčníkové desky spojují prvky vazníků a chrání je proti korozi
- Statický návrh vazníků zajišťuje jejich bezpečné a efektivní použití ve vazníkové střeše

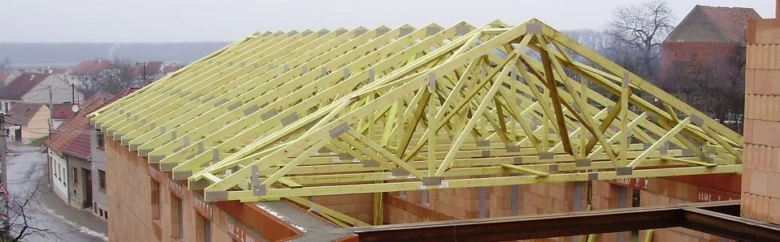

Jak se montují dřevěné vazníky do střešní konstrukce
Montáž vazníků vychází z precizního návrhu a probíhá upevněním na obvodové zdivo a později zajištěním spojů styčníkovými deskami, což umožňuje rychlou a přesnou instalaci při zachování požadované statiky.

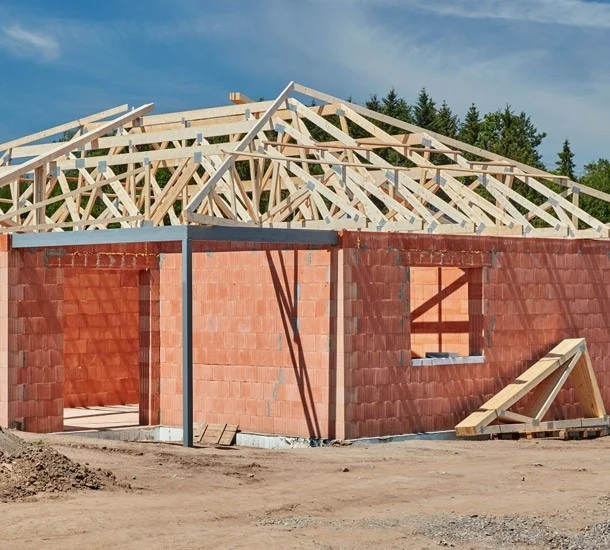

Použití dřevěných vazníků ve střešních konstrukcích
Dřevěné vazníky se ve střešní konstrukci nejčastěji využívají u sedlových, pultových a valbových střech, kde umožňují překlenout rozpětí až 30 metrů. Díky příhradové konstrukci poskytují pevnost a zároveň nižší hmotnost oproti tradičnímu krovu z řeziva C24. Vazníková střecha s dřevěnými vazníky vyžaduje precizní statický návrh vazníků a správné ztužení konstrukce, aby odolala zatížení větrem a sněhem. Montáž vazníků probíhá pomocí styčníkových desek, které zajišťují pevné spoje jednotlivých prvků.
Dřevěné vazníky nejsou však vhodné pro složité střechy, jako jsou mansardové nebo vikýřové, kde komplikovaný tvar omezuje použití příhradové konstrukce. Pro pohledové dřevěné vazníky ve střešní konstrukci design a použití často vyžaduje dodatečnou povrchovou úpravu pro zvýšení estetiky a odolnosti.
- vhodné pro sedlové, pultové a valbové střechy
- překlenutí rozpětí až 30 metrů
- vyžadují statický návrh a ztužení konstrukce
- montáž vazníků se provádí pomocí styčníkových desek
- nevhodné pro mansardové a vikýřové střechy

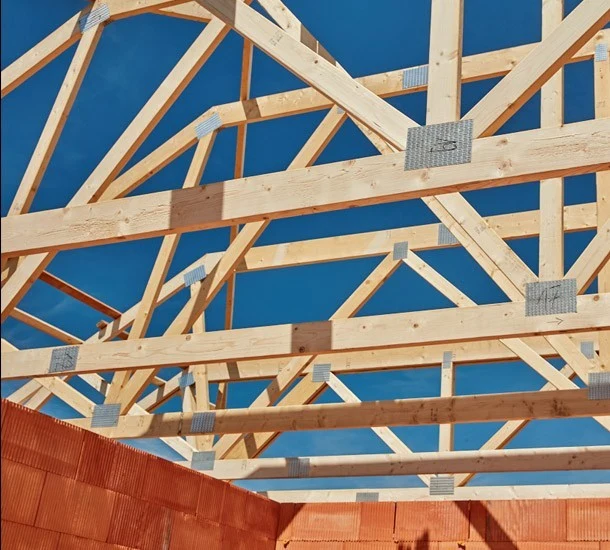

Jak fungují příhradové dřevěné vazníky ve střeše
Příhradové vazníky přenášejí zatížení střechy do obvodových zdí díky vzájemnému propojení jednotlivých trámů, což zajišťuje pevnou a lehkou dřevěnou střešní konstrukci.

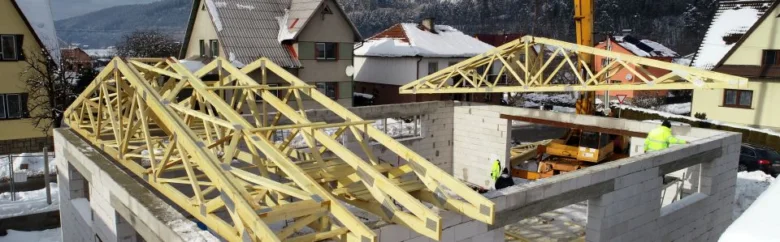

Montáž dřevěných vazníků: krok za krokem
Montáž dřevěných vazníků do střešní konstrukce vyžaduje přesné plánování a dodržení správných postupů pro zajištění pevnosti a stability vazníkové střechy. Následující praktický návod na montáž dřevěných vazníků do krovu popisuje klíčové fáze instalace.
Příprava a plánování montáže
- Zaměření prostoru – přesně změřte rozměry střechy a určete umístění vazníků podle statického návrhu vazníků.
- Kontrola materiálu – zkontrolujte kvalitu řeziva C24 a přítomnost všech styčníkových desek potřebných pro spoje.
- Vyčištění a příprava podkladu – zajistěte rovný a pevný povrch pro uložení vazníků.
Uložení a upevnění vazníků
- Usazení vazníků – položte příhradové vazníky s roztečí 1,0 až 2,0 metru podle projektu.
- Připevnění spojů – spojte styčníkové desky pevně k jednotlivým částem vazníků, aby se zaručila stabilita.
- Kontrola polohy – ověřte rovinnost a správné vyrovnání celé dřevěné střešní konstrukce.
Instalace ztužení a kontrola
- Montáž ztužení – instalujte podélné i příčné ztužení konstrukce, které zvyšuje odolnost proti deformacím.
- Kontrola pevnosti – prověřte všechny spoje a upevnění styčníkových desek, aby byla zachována bezpečnost stavby.
- Zajištění bezpečnosti – doporučuje se provádět montáž pod odborným dohledem nebo kvalifikovanou firmou.
Tip: Častá chyba při montáži vazníků je nedostatečné ztužení, které může vést k nežádoucím průhybům nebo poškození konstrukce. Pro koho se montáž vazníků hodí – zejména pro novostavby a rekonstrukce s požadavkem na rychlou a pevnou střešní konstrukci. Naopak u historických objektů je vhodnější tradiční krov.
Cena a ekonomika dřevěných vazníků ve střeše
Cena vazníků pro dřevěnou střešní konstrukci se pohybuje v rozmezí 600 až 1000 Kč za metr čtvereční bez DPH včetně montáže. Vazníková střecha nabízí úsporu nákladů zejména díky rychlé montáži vazníků a menší spotřebě materiálu ve srovnání s tradičním krovem. Statický návrh vazníků a použití styčníkových desek umožňuje přesné dimenzování, které snižuje množství řeziva C24 a tím i celkové náklady.
Nevýhodou může být potřeba přesného plánování a odborné montáže vazníků, aby nedocházelo k častým chybám, například nesprávnému upevnění styčníkových desek.
| Komponenta | Cena (Kč/m²) | Poznámka |
|---|---|---|
| Materiál vazníků | 350 – 600 | Cena řeziva a styčníkových desek |
| Montáž vazníků | 250 – 400 | Závisí na složitosti střechy |
| Celková vazníková střecha | 600 – 1000 | Kompletní cena včetně montáže |
Údržba a životnost dřevěných vazníků
Dřevěné vazníky ve střešní konstrukci, vyrobené z řeziva třídy C24, mají životnost přes 50 let při správné péči. Údržba dřeva zahrnuje pravidelnou kontrolu vlhkosti, která je klíčová pro prevenci hniloby, a ochranu proti škůdcům, například dřevokaznému hmyzu. Montáž vazníků s důrazem na správné provedení styčníkových desek a statický návrh zabraňuje deformacím a prodlužuje funkčnost střechy. Mezi časté chyby při použití vazníků patří nedostatečné odvětrání a špatná ochrana proti vlhkosti.
- Pravidelně kontrolujte stav dřeva a případné známky poškození
- Zajistěte kvalitní odvětrávání vazníkové střechy
- Používejte ekologické prostředky pro ochranu dřeva
- Dodržujte přesný statický návrh a správnou montáž vazníků
Jaké jsou výhody použití dřevěných vazníků při stavbě střechy
Příhradové vazníky umožňují efektivní rozložení zatížení a rychlou montáž, což snižuje náklady a dobu výstavby.
Požární ochrana vazníkových konstrukcí
Požární ochrana dřevěných vazníků ve střešní konstrukci je klíčová pro splnění platných bezpečnostních norem, například ČSN EN 13501-2, a pro zajištění certifikace stavby. Vazníky vyrobené z řeziva třídy pevnosti C24 a spojované styčníkovými deskami z pozinkovaného ocelového plechu jsou hořlavé a bez dodatečné ochrany mají požární odolnost pouze několik minut. Proto se standardně aplikují protipožární podhledy z nehořlavých materiálů, nejčastěji sádrokartonových desek o tloušťce 12,5 mm, které zvyšují požární odolnost konstrukce minimálně na třídu REI 30 až REI 60 (30 až 60 minut odolnosti proti průniku ohně a zachování statiky).
Statický návrh vazníků musí vždy zohlednit plánovanou požární ochranu, protože přídavné vrstvy podhledů ovlivňují celkovou hmotnost a rozměry konstrukce. Montáž vazníků proto musí být prováděna kvalifikovanými odborníky, kteří zajistí správné upevnění protipožárních podhledů a minimalizují riziko vzniku trhlin či mezer, které by mohly ohrozit požární odolnost. Styčníkové desky a řezivo C24 jsou na vysoké teploty citlivé, proto je ochrana nezbytná i pro zachování statické stability během požáru.
Tip: Častou chybou je nedostatečné překrytí vazníků podhledy nebo použití sádrokartonových desek bez certifikace požární odolnosti, což výrazně snižuje bezpečnost celé střechy. Doporučuje se použít desky s označením F30 nebo vyšším a dodržet správnou montážní technologii včetně utěsnění spár.
Pro koho se požární ochrana vazníků hodí: zejména pro rodinné domy, veřejné budovy a průmyslové haly, kde jsou požadavky na požární bezpečnost přísné. Naopak u jednoduchých skladových objektů s nízkými nároky na požární odolnost lze uvažovat o minimální nebo žádné dodatečné ochraně, vždy však po konzultaci s projektantem.
Pro správný návrh a realizaci požární ochrany vazníkových konstrukcí doporučuji konzultaci s autorizovaným statikem a specialistou na požární bezpečnost, kteří zajistí, že konstrukce splní všechny platné normy a certifikace.
Časté dotazy k dřevěným vazníkům ve střeše
Otázka: Jaký je rozdíl mezi dřevěnými vazníky a tradičním krovem?
Dřevěné vazníky překlenou rozpětí až 30 metrů bez podpory a montují se rychleji, ale omezují prostor pod střechou. Tradiční krov je vhodnější pro složité tvary střech, například vikýře.
Otázka: Jaká je cena dřevěných příhradových vazníků na střechu?
Cena vazníkové střechy se pohybuje mezi 600 až 1000 Kč za metr čtvereční bez DPH včetně montáže a materiálu, liší se podle rozsahu a typu střechy.
Otázka: Jaký je maximální sklon vazníkové střechy?
Maximální sklon bývá obvykle do 45°, závisí však na statickém návrhu a konkrétním typu střechy.
Otázka: Jak probíhá montáž dřevěných vazníků?
Montáž zahrnuje přesné usazení vazníků s roztečí 1 až 2 metry, spojení styčníkovými deskami a instalaci ztužení pro stabilitu podle statického návrhu.
Otázka: Jaký typ dřeva se používá na výrobu vazníků?
Používá se jehličnaté řezivo třídy pevnosti C24 s tloušťkou 45-70 mm a výškou 80-240 mm.
Otázka: Jaká je životnost dřevěných vazníků?
Při správné údržbě a ochraně vydrží vazníky přes 50 let bez potřeby chemické impregnace.
Otázka: Jaká je potřeba údržby vazníků?
Doporučuje se pravidelná kontrola vlhkosti a ochrana proti dřevokaznému hmyzu, přičemž větrání střechy výrazně prodlužuje životnost.
Otázka: Jsou dřevěné vazníky ekologické?
Ano, jsou vyrobeny z přírodního dřeva bez chemických úprav, což podporuje ekologickou udržitelnost konstrukce.
Otázka: Jaká je požární ochrana vazníků?
Vazníky musí být chráněny protipožárními podhledy, obvykle sádrokartonem, aby splnily požadavky bezpečnostních norem.
Otázka: Je možné použít vazníky na vikýřové střechy?
Vazníky nejsou vhodné pro složité tvary střech, jako jsou vikýře nebo mansardové střechy, kde je vhodnější tradiční krov.
Otázka: Jaká je rozteč vazníků při montáži?
Rozteč se standardně pohybuje mezi 1,0 a 2,0 metry podle statického návrhu konstrukce.
Otázka: Lze vazníky použít pro obytné podkroví?
Ano, ale často je potřeba použít zdvojené nebo ztrojené řezivo a podepření na nosné stěny kvůli vyššímu zatížení.
Otázka: Jaká technologie se používá při výrobě vazníků?
Používají se CNC pily, laserová projekce a software pro statický návrh, například program FINE.
Otázka: Jaká je váha vazníků pro střechu délky 12 metrů?
Váha závisí na rozměrech řeziva, typicky jde o stovky kilogramů na jeden vazník o délce 12 metrů.
Otázka: Jaké jsou nejčastější chyby při montáži vazníků?
Nedodržení správné rozteče, špatné upevnění styčníkových desek a nedostatečné ztužení konstrukce často vedou ke snížení stability.
