Konstrukce krovu a vazníky tvoří základ pevné a dlouhodobě funkční střešní konstrukce. Správný výkres krovu i volba mezi vaznicovým krovem a dalšími typy rozhodují o stabilitě a nosnosti střechy. Přehledné informace o dimenzování, montáži a údržbě pomohou zajistit bezpečný a trvanlivý krov střechy.
🔑 Klíčové body
- Krovy se dělí na typy jako sedlové, valbové a mansardové, přičemž hambálkový a vlašský krov jsou základní konstrukční systémy.
- Vazníky jsou prefabrikované dřevěné konstrukce spojené kovovými deskami, rozdělené na plnostěnné a příhradové.
- Krokve mají vzdálenost 0,75-1,1 m a maximální délku až 4,5 m, pokud jsou podepřeny vaznicemi.
- Vazný trám musí být uložen minimálně 80 mm nad stropní konstrukcí a vaznice mají plné vazby ve vzdálenostech 4-4,5 m.
- Stojatá stolice podporuje vaznice svislými sloupky, ležatá stolice umožňuje volný půdní prostor bez středové nosné zdi.
Typy konstrukcí krovu a vazníků pro různé střechy
Krovy a vazníky tvoří nosnou konstrukci střechy a jejich volba závisí na tvaru a funkci střechy. Mezi nejběžnější typy krovu patří hambálkový a vlašský krov, které se liší svou geometrií i použitými prvky. Vazníky se dělí na plnostěnné a příhradové, přičemž příhradové vazníky představují lehkou a pevnou konstrukci vhodnou zejména pro střechy s menším rozpětím, kde není požadavek na využití podkroví.
Jaké jsou hlavní typy krovů a jejich charakteristiky?

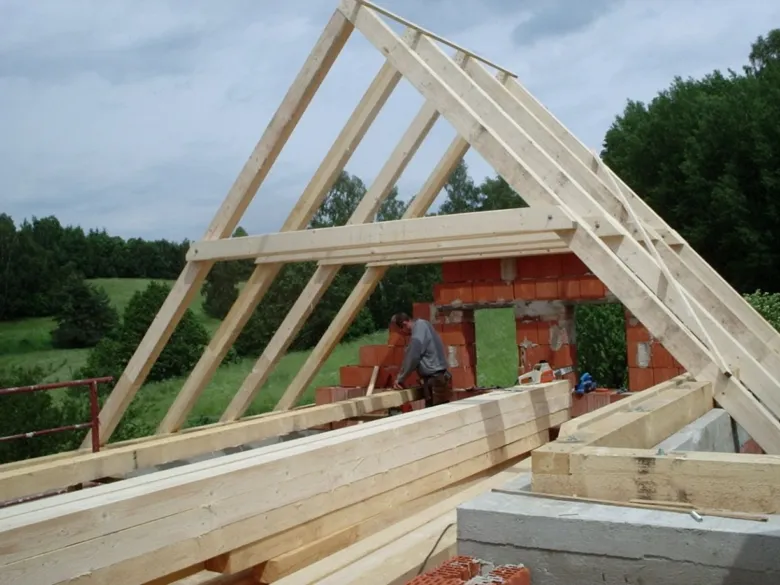

Hambálkový krov je jednoduchý a často používaný typ krovu střechy, typický pro sedlové střechy s rovnoměrnou roztečí krokví a vzpěr. Tento krov umožňuje efektivní rozložení zátěže a snadnou montáž. Vlašský krov je robustnější konstrukce využívající vazné trámy a stojky, vhodný pro složitější tvary střech, jako jsou valbové střechy, kde zajišťuje pevnost a stabilitu složitých střešních ploch. Rozteč krokví u těchto krovů se pohybuje obvykle mezi 60 a 100 cm podle zatížení a délky rozpětí.
Jaké jsou hlavní typy střech a jejich charakteristiky?
Sedlová střecha je nejběžnější typ se dvěma šikmými svahy tvořícími jednoduchý trojúhelník, vhodná pro hambálkové krovy. Valbová střecha má kromě dvou hlavních i další svahy na bocích, což vyžaduje složitější konstrukci krovu, často vlašský krov. Mansardová střecha s dvojím sklonem, kdy je dolní sklon prudší než horní, umožňuje zvětšení obytného prostoru pod střechou, ale vyžaduje precizní návrh krovu kvůli změně geometrií.
Jaké jsou typy vazníků a jejich vlastnosti?
Vazníky se dělí na plnostěnné a příhradové. Plnostěnné vazníky jsou masivnější, vyrobené z plných trámů, a jejich použití je vhodné tam, kde je potřeba větší nosnost a prostor pro podkroví. Příhradové vazníky jsou lehčí, sestávají z tenčích prvků spojených do trojúhelníkových rámů, což snižuje hmotnost střešní konstrukce a urychluje montáž. Tento typ vazníků však neumožňuje využití prostoru pod střechou pro obytné účely.
| Typ konstrukce | Použití | Výhody | Nevýhody |
|---|---|---|---|
| Hambálkový krov | Sedlové střechy | Jednoduchá montáž, vhodný pro podkroví | Omezená variabilita tvarů |
| Vlašský krov | Valbové střechy | Vysoká pevnost, vhodný pro složité tvary | Složitější konstrukce a montáž |
| Plnostěnný vazník | Střechy s podkrovím | Vysoká nosnost, prostor pro podkroví | Vyšší hmotnost, delší montáž |
| Příhradový vazník | Moderní střechy s menším rozpětím | Lehká konstrukce, rychlá montáž | Nelze využít podkroví |
Tip: Přílišná rozteč krokví u hambálkového krovu vede ke snížení stability střechy, proto je vhodné dodržovat doporučené rozměry mezi 60 a 100 cm podle zatížení. Tento typ konstrukce se hodí pro střechy s obytným podkrovím, zatímco příhradové vazníky jsou lepší pro průmyslové nebo skladové objekty bez potřeby podkroví.
Základní rozměry a konstrukční detaily krovu a vazníků
Krovy a vazníky pro střechy tvoří nosnou střešní konstrukci, jejíž správné rozměry a uložení jsou klíčové pro bezpečnost a trvanlivost celé stavby. Krokve mají běžnou rozteč 0,75 až 1,1 metru a minimální šířku 60 milimetrů. Maximální délka krokví bez podpory, například bez vrcholové vaznice, dosahuje zhruba 2,5 metru, přičemž s podporou lze prodloužit až na 4,5 metru. Tato délka závisí na konkrétním typu krovu, například u vaznicového krovu nebo příhradového vazníku.
Vazný trám se obvykle ukládá minimálně 80 milimetrů nad stropní konstrukcí, aby zajistil dostatečný prostor pro nosné prvky a zároveň umožnil správné zakotvení krovu. Vaznice, které tvoří vodorovné nosníky, mají plné vazby ve vzdálenostech 4 až 4,5 metru, což odpovídá standardnímu rozměru pro zajištění stability krovu. Další důležité prvky střešní konstrukce jsou pozednice, sloupky a kleštiny, které se v konstrukci používají pro přenos zatížení a zpevnění rámu.
Pro přehledné pochopení vztahů jednotlivých prvků je vhodné využít výkres krovu sedlové střechy s vazníky, který znázorňuje rozmístění krokví, vaznic a dalších prvků. Takový návod na konstrukci krovu a vazníků u střech pomáhá správně navrhnout a sestavit celou střešní konstrukci.
Tip: Při navrhování konstrukce krovu a vazníků pro střechu dbejte na přesné dodržování roztečí a minimálních rozměrů, protože častou chybou je poddimenzování krokví, což může vést k deformacím nebo předčasnému poškození celé konstrukce.
Podrobné normy a technické údaje jsou dostupné na portálu EAGRI.cz, který poskytuje spolehlivé informace o střešních konstrukcích.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Statika, zatížení a zavětrování konstrukce střechy
Statika konstrukce krovu a vazníků určuje způsob přenosu zatížení střechy a její stabilitu. Správné zavětrování a umístění sloupků zajišťuje pevnost celé střešní konstrukce, přičemž rozteč podpěr a správný typ stolice ovlivňují využití prostoru pod střechou.
Přenášení zatížení střechy
Zatížení střechy vzniká z váhy krytiny, sněhové pokrývky, větru a užitného zatížení. Toto zatížení se přenáší přes vaznice, které jsou podepřeny svislými sloupky, do nosného vazného trámu. Vaznice vůči sloupkům mají standardní podporu ve vzdálenostech 4 až 4,5 metru, což odpovídá běžné rozteči krokví u vaznicového krovu. Správné rozložení zatížení je zásadní pro dlouhodobou stabilitu střešní konstrukce a předchází deformacím.
Zavětrování konstrukce
Zavětrování krovu chrání střešní konstrukci před bočními silami, například větrem, a zabraňuje vychýlení krokví. Nejčastěji se provádí pomocí šikmo přibitých prken, které zpevňují vaznice a sloupky. Bez dostatečného zavětrování může dojít k destabilizaci krovu, což vede k prasklinám ve střešní krytině nebo dokonce k porušení nosné konstrukce.
Typy stolice a jejich použití
Stojatá stolice využívá svislé sloupky jako podporu pro vaznice, což zvyšuje pevnost krovu, ale omezuje volný prostor pod střechou. Naopak ležatá stolice umožňuje volný půdní prostor tím, že sloupky jsou nahrazeny šikmými vzpěrami, které přenášejí zatížení do obvodových stěn. Volba mezi stojatou a ležatou stolicí závisí na požadavcích na využití podkroví a typu střešní konstrukce.
Praktický tip: Při návrhu konstrukce krovu a vazníků pro šikmé střechy je třeba brát v úvahu rozteče a podpěry krovu, aby bylo možné správně navrhnout výkres krovu a vyhnout se časté chybě – nedostatečnému zavětrování, které vede k nestabilitě krovu.
Rozdíly mezi krovy a vazníky a jejich využití

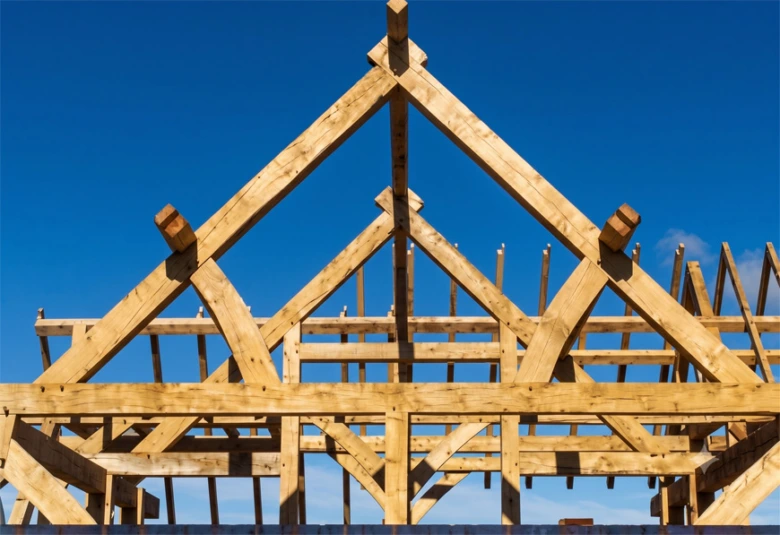

Krovy představují tradiční střešní konstrukci sestavenou přímo na stavbě z jednotlivých dřevěných prvků, jako jsou krokve, vaznice, kleštiny a sloupky. Tento způsob umožňuje efektivní využití podkroví, protože prostor pod střechou lze upravit na obytné místnosti nebo skladovací prostory. Konstrukce krovu vyžaduje přesné řemeslné zpracování a detailní výkres krovu, který stanoví přesnou rozteč krokví (obvykle 0,75-0,9 m) a rozmístění dalších prvků pro zajištění správné statiky a stability.

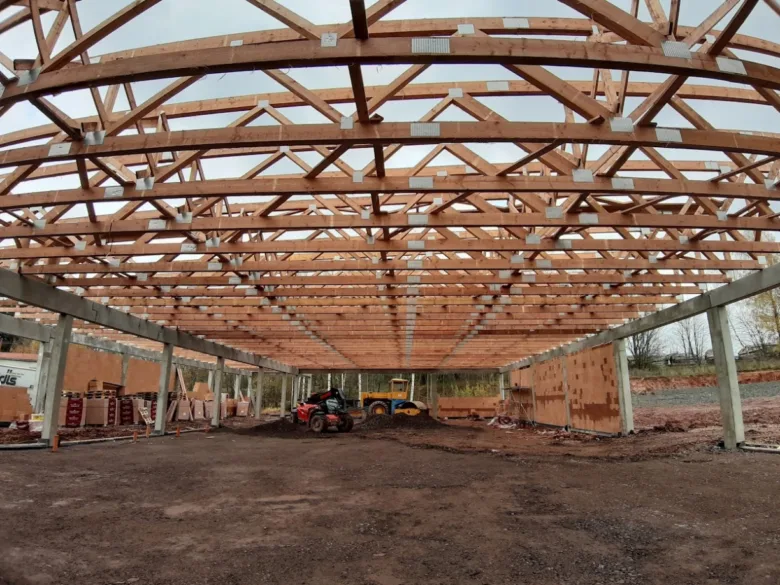

Naopak vazníky jsou prefabrikované příhradové konstrukce z dřevěných fošen spojených kovovými styčníkovými deskami s prolisovanými trny. Výroba probíhá v dílně s vysokou přesností podle výkresu, což umožňuje rychlou a efektivní montáž přímo na stavbě. Vazníky jsou cenově výhodnější díky hromadné výrobě a nižší spotřebě materiálu. Nevýhodou příhradových vazníků je omezená možnost využití podkrovního prostoru, protože jejich konstrukce zabírá větší část vnitřního objemu střechy a neumožňuje vestavbu obytných místností.
| Kritérium | Krov střechy | Vazník (příhradový vazník) |
|---|---|---|
| Montáž | Na stavbě, časově náročnější (montáž trvá i několik dní) | Prefabrikovaná, rychlá montáž (řádově hodiny) |
| Cena | Vyšší kvůli větší spotřebě dřeva a řemeslné práci | Nižší díky hromadné výrobě a menší spotřebě materiálu |
| Využití podkroví | Možnost obytného či skladovacího prostoru díky volné konstrukci | Omezené, příhradová konstrukce zabírá prostor |
| Nároky na přesnost | Vyžaduje detailní výkres krovu a precizní montáž | Výkres a výroba v dílně zaručují vysokou přesnost |
Vazníky vs. krovy: jak zvolit správné vazníky pro konstrukci krovu střechy
Volba mezi krokvemi a vazníky závisí především na požadavcích na využití podkroví, rozponu střechy a rozpočtu. Vazníky se hodí pro střechy s rozpětím nad 6 m, kde je potřeba rychlá montáž a nižší cena. Vhodné jsou zejména pro bungalovy, haly a montované domy bez požadavku na obytný podkrovní prostor. Krov je naopak vhodnější u menších i větších staveb, kde je plánováno využití podkroví jako obytného prostoru nebo skladovacího místa. Konstrukce krovu umožňuje větší variabilitu v dispozičním uspořádání podkroví.
Častá chyba: Nesprávné dimenzování krokví a vaznic bez ohledu na plánované zatížení vede k deformacím krovu a snížení životnosti střechy. Proto je nutné vždy vycházet z profesionálního statického výpočtu a detailního výkresu krovu.
Pro koho se to hodí vs. pro koho NE: Vazníky jsou ideální pro investory hledající rychlou a cenově dostupnou konstrukci střechy bez využití podkroví. Naopak krovy jsou vhodné pro stavby s požadavkem na obytný podkrovní prostor a tam, kde je kladen důraz na tradiční řemeslné zpracování a možnost individuálního řešení konstrukce.
Výroba, montáž a údržba krovu a vazníků

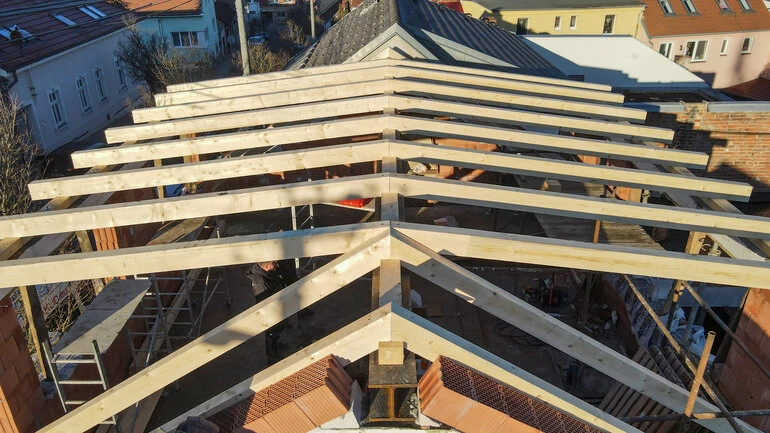

Výroba a montáž konstrukce krovu a vazníků se výrazně liší přístupem, časovou náročností i přesností provedení. Montáž krovu probíhá přímo na stavbě, kde se jednotlivé prvky často upravují a spojují na místě, což vyžaduje více pracovních hodin a zkušeností. Naproti tomu vazníky jsou prefabrikované konstrukce vyráběné v továrně s přesnými rozměry a spojovacími prvky, což umožňuje výrazné zkrácení doby instalace a minimalizaci chyb při montáži. Pro dlouhodobou životnost konstrukce je nezbytná pravidelná údržba zahrnující ochranu proti dřevokazným škůdcům, hnilobě a vlhkosti.
Postup montáže krovu a vazníků krok za krokem
- Příprava materiálu – ověřte kvalitu a vlhkost dřeva podle výkresu krovu a specifikací rozteče krokví (0,75-1,1 m).
- Montáž spodních prvků – sestavte vaznicový krov pevně ukotvený k nosným zdím, přičemž vazný trám musí být uložen minimálně 80 mm nad stropní konstrukcí.
- Instalace krokví – upevněte krokve s minimální šířkou 60 mm podle návrhu; u příhradových vazníků spojte prefabrikované díly pomocí kovových styčníkových desek.
- Kontrola přesnosti – změřte rozměry a rovinnost celé střešní konstrukce, věnujte pozornost správnému kotvení pozednic proti vodorovným silám krokví.
- Dokončení konstrukce – připevněte kleštiny, sloupky a další ztužující prvky, připravte krov na položení střešní krytiny.
Montáž klasického krovu je časově náročnější a vyžaduje vyšší pracovní sílu než instalace prefabrikovaných vazníků, které díky výrobě v kontrolovaných podmínkách zajišťují vyšší kvalitu a stabilitu střechy.
Údržba a prevence škůdců
- Pravidelně kontrolujte stav dřeva, zejména v místech s vyšší vlhkostí a v blízkosti střešních prostupů.
- Aplikujte impregnační prostředky proti dřevokazným houbám a hmyzu, ideálně každých 5 let.
- Zajistěte dostatečné větrání konstrukce, aby se zabránilo kondenzaci vlhkosti a následné hnilobě.
- Sledujte praskliny, deformace a mechanické poškození krovu a vazníků, které mohou oslabit statiku střechy.
Častá chyba: Nedostatečné kotvení pozednic a špatné zavětrování krovu vede k vychýlení nadezdívky a snížení stability celé konstrukce.
Pro koho se to hodí vs pro koho NE: Prefabrikované vazníky jsou vhodné pro rychlou výstavbu nových domů a hal s menším nebo žádným podkrovním prostorem. Naopak klasické krovy jsou lepší volbou, pokud je požadavek na využití podkroví a individuální tvar střechy, kde je potřeba flexibilnějšího řešení.
Časté dotazy k konstrukci krovu a vazníků
Časté dotazy k konstrukci krovu a vazníků
Otázka: Jaké jsou základní typy krovů používané u střech?
Mezi základní typy krovů patří hambálkový, vlašský a vaznicový krov, běžně využívané pro sedlové a valbové střechy.
Otázka: Jaká je standardní vzdálenost krokví v konstrukci krovu?
Rozteč krokví se pohybuje mezi 0,75 až 1,1 metru, přičemž záleží na typu střechy a plánovaném zatížení střešní konstrukce.
Otázka: Jaká je maximální délka krokve bez podpory?
Krokve mohou být bez podpory dlouhé maximálně 2,5 metru, při přítomnosti vrcholové vaznice nebo sloupků až do 4,5 metru.
Otázka: Co je vazný trám a jaká je jeho role?
Vazný trám přenáší tíhu krovu do nosných zdí a musí být uložen nejméně 80 mm nad stropní konstrukcí.
Otázka: Jaký je rozdíl mezi krovy a vazníky?
Krovy jsou tradiční střešní konstrukce montované na místě, umožňují využití podkroví, zatímco vazníky jsou prefabrikované, lehčí a rychlejší na montáž.
Otázka: Co jsou příhradové vazníky?
Příhradové vazníky tvoří lehké dřevěné prvky spojené kovovými styčníkovými deskami, vhodné pro střechy s menším rozpětím.
Otázka: Jak probíhá montáž krovu krok za krokem?
Montáž začíná přípravou materiálu, pokračuje uložením vaznic a sloupků, montáží krokví, zavětrováním konstrukce a končí kontrolou stability.
Otázka: Jaká je role zavětrování krovu?
Zavětrování zajišťuje pevnost a stabilitu konstrukce, provádí se šikmými prkny nebo pásy, které brání deformacím.
Otázka: Jak se starat o údržbu krovu a prevenci škůdců?
Údržba zahrnuje pravidelnou kontrolu dřeva, ošetření proti vlhkosti a škůdcům, například impregnací a větráním podkroví.
Otázka: Jaké jsou hlavní chyby při konstrukci krovu a vazníků?
Častou chybou je nedostatečné zavětrování, špatné kotvení pozednice a nesprávné rozměry krokví, které ohrožují stabilitu střechy.
Otázka: Jaké jsou rozteče vaznic ve vaznicové soustavě?
Vaznice se umísťují ve vzdálenostech 4 až 4,5 metru a jejich zatížení přenášejí sloupky a vzpěry.
Otázka: Co je stojatá a ležatá stolice?
Stojatá stolice má vaznice podepřené svislými sloupky, zatímco ležatá stolice umožňuje volný prostor pod střechou bez středové nosné zdi.
Otázka: Jaké materiály se používají na konstrukci krovu a vazníků?
Používá se kvalitní dřevo s minimální vlhkostí, u vazníků se často využívají kovové styčníkové desky pro pevné spoje.
Otázka: Jak zvolit správné vazníky pro konstrukci krovu střechy?
Výběr závisí na rozpětí střechy, požadavcích na využití podkroví a typu stavby, příhradové vazníky jsou vhodné pro menší a střední rozpětí.
Otázka: Jaké jsou výhody použití vazníků oproti klasickým krovům?
Vazníky výrazně zkracují dobu montáže, snižují náklady a zvyšují přesnost díky prefabrikované výrobě, což ocení zejména rychlé stavby.
Jak se liší konstrukce krovu a vazníků podle typu střechy
Konstrukce krovu se přizpůsobuje tvaru střechy – u sedlových se používají hambálkové krovy, u pultových převládají vaznicové konstrukce, zatímco příhradové vazníky jsou vhodné pro střechy s větším rozpětím a složitějším tvarem.
Tip: Při návrhu krovu nebo vazníků vždy konzultujte výkres krovu s odborníkem, aby se předešlo chybám, jako je nevhodná rozteč krokví či nedostatečné zavětrování, které mohou ohrozit stabilitu celé střešní konstrukce.
