Konstrukční a kovové spoje na dřevěné konstrukce – přehled

Konstrukční a kovové spoje jsou klíčovým prvkem při stavbě dřevěných konstrukcí, protože zajišťují jejich pevnost a stabilitu. Správná volba a montáž rohových i trámových spojů výrazně prodlužuje životnost celé stavby. Pochopení rozdílů mezi truhlářskými a konstrukčními spoji dřeva pomáhá předcházet častým chybám při realizaci.

Základní typy konstrukčních a kovových spojů na dřevěné konstrukce

Konstrukční spoje na dřevěné konstrukce zahrnují především tesařské spoje a kovové spojky, které se volí podle typu konstrukce, zatížení a požadované stability spoje. Tesařské spoje, jako jsou čep a dlab, pero a drážka nebo kolíkové spoje, patří mezi tradiční a pevné metody spojování dřeva, přičemž čep a dlab je standardem pro nosné trámové spoje s minimálně dvěma svorníky pro zajištění pevnosti. Kovové spojky, například úhelníky, spojovací plechy a spojovací desky, zvyšují odolnost a stabilitu zejména u rohových spojů dřeva a trámových spojů vystavených dynamickému zatížení.

Tesařské rohové spoje využívají přesné opracování dřevěných prvků pro pevné spojení bez kovových prvků, přičemž oslabují průřez dřeva, proto je nutné použít masivnější trámy. Kovové spoje se často používají tam, kde je potřeba rychlá montáž, zvýšená mechanická odolnost nebo rozebíratelnost spoje. Úhelníky se například používají pro rohové spoje dřeva s kovovým zpevněním, což zvyšuje pevnost spoje až o 30 % ve srovnání s čistě dřevěným spojením. Výhody konstrukčních a kovových spojů na dřevěné trámy spočívají v kombinaci tradiční pevnosti tesařských spojů a moderní stability kovových prvků, které odolávají vlhkosti a mechanickému namáhání.

• Čep a dlab – pevný tesařský spoj vhodný pro trámové spoje, vyžaduje minimálně 2 svorníky nebo 4 kolíky pro nosné spoje
• Pero a drážka – standardní spojování deskových prvků dřeva s přesností ±0,5 mm
• Kolíkové spoje – mechanické zajištění z tvrdého bukového dřeva, otvory musí být o 1 mm hlubší než délka kolíku
• Úhelníky – pozinkované kovové rohové spoje zvyšující stabilitu konstrukce, vhodné pro zatížení až do 5 kN na spoj
• Spojovací plechy – ocelové desky s prolisovanými hroty pro plošné zpevnění, tloušťka plechu 1,5-3 mm, délka a počet otvorů voleny podle zatížení

Typy kovových spojů používaných na dřevo

Kovové spojky představují klíčový prvek pro bezpečné spojování dřevěných konstrukcí, zejména u prvků vystavených vyššímu mechanickému zatížení nebo pohybu. Nejčastěji se používají ocelové spojovací plechy, úhelníky, T-spojky a speciální trámové spojky s prolisovanými hroty, které zajišťují pevné zakotvení bez předvrtání. Pro venkovní konstrukce je nezbytné používat pozinkované nebo nerezové spojovací prvky, které odolávají korozi i vlhkosti.

Montáž kovových spojek spočívá v přiložení plechu přes spoj a upevnění vruty s délkou minimálně 2,5× větší než tloušťka spojujícího materiálu. Pro trámové spoje se doporučují tesařské vruty o průměru 6-8 mm, které zajistí pevnost spoje bez poškození dřeva. Plechy nejsou vhodné pro spoje v pravém úhlu bez použití úhelníků nebo T-spojek, které mají zesílené rohy a vyšší počet upevňovacích otvorů. V případě většího zatížení je nutné použít plechy z obou stran spoje a dodržet minimální počet vrutů dle statického výpočtu.

Tip: Častou chybou je použití příliš krátkých vrutů, které nesplňují pravidlo délky 2-3× tloušťky spoje, což vede k nedostatečné pevnosti a riziku rozlomení dřeva.

Pro koho se to hodí: Kovové spojky jsou ideální pro rychlou montáž a spoje s vyšším mechanickým zatížením, například u pergol, střech a nosných rámů. Naopak pro historické rekonstrukce nebo jemné truhlářské práce se doporučují tradiční tesařské spoje bez kovových prvků.

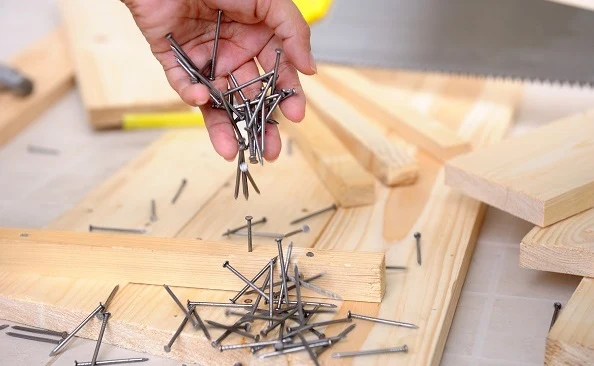

Spojovací materiály a jejich vlastnosti

Spojovací materiály představují klíčový faktor pro pevnost a trvanlivost dřevěných konstrukcí. Správný výběr a rozměry vrutů, hřebíků, kolíků a šroubů jsou zásadní pro bezpečné a dlouhodobé spojení nosných prvků, jako jsou trámové spoje nebo rohové spoje dřeva. Níže najdete přehled základních vlastností těchto materiálů a doporučení pro jejich použití.

Jaké jsou základní vlastnosti spojovacích materiálů pro dřevo?

Vruty do dřeva mají délku zhruba 2 až 3krát větší než tloušťka spoje, což umožňuje dostatečnou hloubku zanoření a pevné mechanické spojení. Průměr hřebíků se pohybuje mezi 2,7 a 8 mm, s maximální délkou až 200 mm, přičemž volba závisí na zatížení a typu spoje. Kolíky se vyrábějí v průměrech 6, 8 a 10 mm, které odpovídají tloušťce dřevěných prvků, což zajišťuje správnou stabilitu truhlářských spojů dřeva. Pro všechny kovové spojovací prvky se nejčastěji používají pozinkovaný nebo nerezový materiál, které zvyšují odolnost proti korozi a vlhkosti zejména u venkovních konstrukcí.

Spojovací materiál	Doporučená délka (mm)	Průměr (mm)	Použití
Vruty do dřeva	40-150 (2-3× tloušťka)	3-8	Konstrukční spoje dřeva
Hřebíky	do 200	2,7-8	Rohové a trámové spoje
Kolíky	dle tloušťky spoje	6, 8, 10	Truhlářské a tesařské spoje

Jak vybrat správný spojovací materiál podle typu dřevěné konstrukce?

Výběr spojovacího materiálu musí odpovídat typu konstrukce a požadovanému zatížení spoje. Pro nosné trámové spoje a tesařské rohové spoje se doporučují vruty s délkou 2 až 3krát větší než tloušťka spoje, které zajistí pevnost a stabilitu. Kolíky se volí podle tloušťky dřevěných desek, aby se zabránilo nadměrnému pohybu spoje. U venkovních konstrukcí je nezbytné používat pozinkované nebo nerezové kovové spoje, protože tyto materiály odolávají vlhkosti a zabraňují vzniku rzi. Častou chybou při spojování dřeva kovovými prvky je nevhodný výběr délky vrutů, který vede k oslabení spoje nebo praskání materiálu.

Tip: Při konstrukčních spojích dřeva a kovových spojkách je nutné dbát na správné předvrtání otvorů, aby nedošlo k rozštípnutí dřeva a zároveň byla zajištěna pevnost spoje.

Zdrojem informací je Eagri.cz, který detailně popisuje vlastnosti a použití spojovacích materiálů pro dřevěné konstrukce.

Technologie a zásady montáže kovových spojek na dřevěné trámy

Technologie montáže kovových spojek na dřevěné trámy vyžaduje přesný postup a správný výběr spojovacího materiálu, aby byly spoje pevné a trvanlivé. Následující podkapitoly popisují, jak bezpečně spojit dřevěné konstrukce pomocí kovových prvků a zajistit jejich dlouhodobou životnost.

Jak probíhá montáž kovových spojek na dřevěné trámy?

Montáž konstrukčních spojů dřeva začíná přiložením pozinkovaného plechu přes spojované části. Tento plech musí být vždy pozinkovaný, aby odolal venkovním povětrnostním vlivům a zabránil korozi. Upevnění se provádí vruty do dřeva nebo hřebíky, které zajistí pevnost spoje. Pro nosné spoje, například tesařské rohové spoje nebo trámové spoje, se doporučuje použít minimálně 2 svorníky nebo 4 kolíky, což výrazně zvyšuje stabilitu konstrukce. Kovové spojky také pomáhají rozložit zatížení spoje rovnoměrně, čímž se minimalizuje riziko prasknutí dřeva.

1. Přiložení pozinkovaného plechu – přes spojované dřevěné prvky
2. Upevnění vruty nebo hřebíky – dle typu spoje a zatížení
3. Zajištění nosného spoje minimálně 2 svorníky nebo 4 kolíky
4. Kontrola pevnosti spoje – ověřit, že plech pevně drží a nedochází k pohybu

Jaké jsou zásady správné montáže kovových spojek pro dlouhodobou životnost?

Pro dlouhodobou životnost spojů je nezbytné používat pozinkované nebo nerezové kovové spojky, které jsou odolné vůči vlhkosti a korozi. Správná montáž kovových spojek zahrnuje pečlivé dodržení počtu upevňovacích prvků, zejména u nosných spojů, kde platí pravidlo minimálně 2 svorníků nebo 4 kolíků. Montáž musí být přesná, aby se zabránilo deformacím a uvolnění spoje. Doporučuje se také pravidelně kontrolovat stav spojů a případně je ošetřit proti korozi nebo vyměnit poškozené části. Při práci je vhodné používat ochranné pomůcky a správné nářadí, což zvyšuje bezpečnost a kvalitu výsledku.

1. Výběr pozinkovaných nebo nerezových spojek – odolné materiály proti korozi
2. Dodržení minimálního počtu upevňovacích prvků – 2 svorníky nebo 4 kolíky u nosných spojů
3. Precizní montáž plechů – zabránění pohybu a deformacím spoje
4. Pravidelná kontrola a údržba – prevence degradace a ztráty pevnosti

Tip: Častou chybou je použití nedostatečného počtu upevňovacích prvků, což snižuje nosnost spoje a může vést k poruše konstrukce. Pro hobby kutily platí, že kovové spoje jsou vhodné zejména tam, kde je nutná rychlá montáž a vyšší pevnost, ale nejsou ideální pro historické nebo dekorativní truhlářské spoje, kde se preferují tradiční dřevěné spoje.

Použití lepení a jeho výhody v konstrukčním spojování dřeva

Lepení dřeva představuje moderní technologii konstrukčních spojů s vysokou pevností a dlouhodobou odolností. Pro spolehlivý lepený spoj je nutné zajistit lisovací tlak minimálně 0,6 MPa, který umožňuje optimální průnik lepidla do dřevěných vláken a dosahuje pevnosti srovnatelné s nosností samotného dřeva.

Mezi nejčastěji používaná lepidla patří:

• glutinová lepidla – tradiční, vhodná pro nenáročné spoje bez vysokých mechanických nároků
• PVAc (polyvinylacetátová) – standardní truhlářské lepidlo pro suché vnitřní prostředí, s pevností spoje kolem 8-12 MPa
• PUR lepidla – vhodná pro měkké, tvrdé i tropické dřeviny, s vysokou odolností vůči vlhkosti a teplotám do 100 °C
• epoxidová lepidla – poskytují extrémní odolnost proti vlhkosti, chemickému a mechanickému namáhání, vhodná pro náročné rohové a trámové spoje s pevností spoje přes 15 MPa

Tip: Lepení s PUR nebo epoxidovými lepidly je ideální pro exteriérové konstrukce vystavené vlhkostním a teplotním výkyvům. Pro interiéry se suchým klimatem postačuje PVAc lepidlo s nižší cenou a jednodušší aplikací.

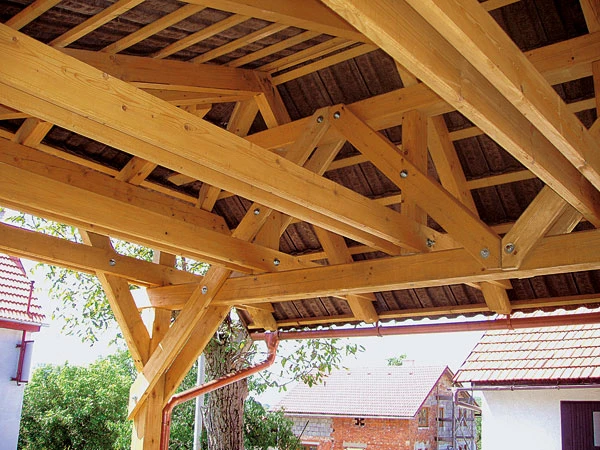

Výhody konstrukčních a kovových spojů na dřevěné trámy

Lepení výrazně zvyšuje pevnost a stabilitu truhlářských spojů, zejména v kombinaci s kovovými spojkami, které zajišťují mechanické zpevnění a rozložení zatížení. Lepení umožňuje rovnoměrné přenesení sil v ploše spoje, čímž snižuje riziko vzniku trhlin a deformací dřeva. Přesné dodržení technologických postupů lepení a správný výběr typu lepidla jsou klíčové pro eliminaci častých chyb, jako je nedostatečný tlak při lisování nebo použití nevhodného lepidla pro dané podmínky.

Pro koho se lepení hodí:

• konstrukce s vysokými nároky na pevnost a odolnost proti vlhkosti
• spoje, kde je požadována dlouhodobá stabilita bez rizika uvolnění
• kombinace s kovovými spoji pro maximální bezpečnost a trvanlivost

Pro koho lepení není vhodné:

• jednoduché spoje v suchých interiérech s nízkým zatížením, kde postačí mechanické spoje
• situace vyžadující rychlou a snadnou demontáž konstrukce

Lepení tak představuje efektivní doplněk kovových spojů, který zvyšuje kvalitu a životnost dřevěných konstrukcí při správném technologickém provedení.

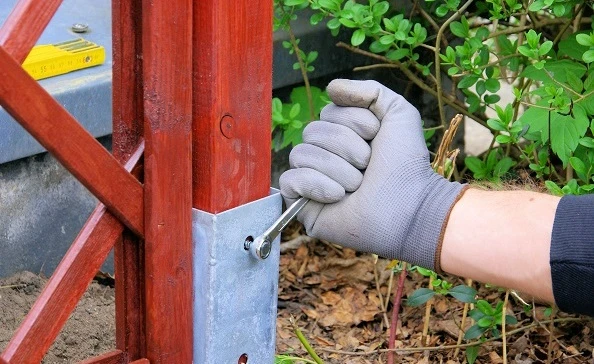

Speciální spojovací prvky a kotvení dřevěných konstrukcí

Speciální spojovací prvky zajišťují pevné a trvanlivé kotvení dřevěných konstrukcí, především tam, kde je vyžadována vysoká nosnost a odolnost vůči povětrnostním vlivům. Zemní vruty z nerezové oceli se používají pro přímé ukotvení trámů do země bez nutnosti betonování, což umožňuje rychlou montáž a minimalizuje zásahy do terénu. Průměr zemních vrutů se běžně pohybuje mezi 60 až 120 mm, délka od 600 do 1500 mm, přičemž jejich nerezová povrchová úprava zajišťuje odolnost proti korozi i v agresivním prostředí.

Chemické kotvy na vinylesterové bázi slouží k bezpečnému upevnění dřevěných prvků do betonových nebo kamenných podkladů. Aplikace vyžaduje vyvrtání otvoru o průměru odpovídajícím průměru kotvy, následné vyčištění a naplnění otvoru vinylesterovou pryskyřicí, která po vytvrzení zajišťuje pevné a trvanlivé spojení. Tento způsob kotvení je standardem u profesionálních staveb a náročnějších hobby projektů, kde je potřeba vysoká únosnost a odolnost vůči dynamickému zatížení.

Demontovatelné šrouby, například typ Confirmat nebo šrouby s válcovou maticí, umožňují spojení dřevěných prvků s možností opakované montáže a demontáže bez poškození materiálu. Tento typ spojení je vhodný pro dočasné konstrukce, nábytek nebo opravy, kde je potřeba flexibilita a opakované použití spojovacích prvků.

Při rozhodování o použití kovových spojů oproti tradičním truhlářským spojům je třeba zvážit požadavky na rychlost montáže, pevnost spoje a možnost jeho rozebrání. Kovové spoje výrazně zvyšují únosnost a stabilitu konstrukce, zvláště u rohových a trámových spojů, kde je mechanické zatížení vyšší.

Jaké kovové spoje se používají při stavbě dřevěných konstrukcí

Vedle zemních vrutů a chemických kotev jsou běžné ocelové rohové spojky a trámové spojky s prolisovanými hroty, které zajišťují pevné a stabilní spojení i při zatíženích přesahujících 5 kN. Spojovací plechy mají tloušťku obvykle 1,5 až 3 mm, délku od 100 do 250 mm a jsou vybaveny otvory pro vruty o průměru 4 až 6 mm. Pro spoje v pravém úhlu se používají úhelníky s minimálně 4 upevňovacími body, které zajišťují dostatečnou tuhost konstrukce.

Tip: Častou chybou při instalaci zemních vrutů je nedostatečné předvrtání otvoru, které může způsobit poškození nerezové vrstvy a následné snížení korozní odolnosti spoje. Doporučuje se vrtat otvor o průměru o 1-2 mm větším než průměr vrutu a použít vhodné vrtáky pro nerezovou ocel.

Normy a standardy konstrukčních spojů v ČR a EU

V České republice i Evropské unii platí ČSN EN normy, které přesně určují požadavky na konstrukční spoje dřeva, včetně rohových a trámových spojů. Tyto normy zajišťují bezpečnost spoje a stanovují minimální pevnost spojovacích materiálů, jako jsou vruty, hřebíky a kovové spojky. Standardy kovových spojů na dřevo definují také materiály vhodné pro truhlářské a tesařské rohové spoje, což přispívá k dlouhodobé stabilitě celé konstrukce. Dodržování těchto pravidel je klíčové pro správné a bezpečné spojení dřevěných prvků.

Tip: Při návrhu dřevěných spojů vždy ověřte, zda použité kovové spoje odpovídají platným ČSN EN normám, aby byla garantována jejich dostatečná pevnost a bezpečnost.

Dopady vlhkosti a teplot na dlouhodobou životnost kovových spojů

Vlhkost a teplotní změny výrazně ovlivňují pevnost a trvanlivost konstrukčních spojů dřeva s kovovými prvky. Pozinkování poskytuje kovovým spojům ochranu proti korozi, čímž prodlužuje životnost rohových spojů dřeva i trámových spojů v exteriéru. Nerezový materiál je ještě odolnější vůči vlhkosti a korozi, což je klíčové u tesařských rohových spojů vystavených nepříznivým podmínkám. Přesto dlouhodobé působení vlhkosti a časté teplotní výkyvy mohou způsobit mikrotrhliny a únavu materiálu, vedoucí k degradaci spojů.

Tip: Při výběru kovových spojů na dřevěné konstrukce zvažte prostředí – v místech s vyšší vlhkostí preferujte nerezové spoje nebo důkladně pozinkované spojky. Správná údržba a pravidelná kontrola spojů pomáhají předejít poškození způsobenému korozí.

• Pozinkování chrání kovové spoje před korozí
• Nerezový materiál odolává vlhkosti a korozi lépe než běžné kovy
• Vlhkost a teplotní změny urychlují degradaci kovových spojů
• Kovové spoje je vhodné použít místo tradičních dřevěných spojů tam, kde hrozí zvýšená vlhkost nebo mechanické zatížení

Jak spojit dvě dřevěné desky pomocí kovových spojů

Pro bezpečné spojení dvou dřevěných desek se uplatňují kvalitní kovové spojky, které zajistí pevnost a stabilitu konstrukce i při vlhkostních výkyvech.

Kontrola kvality a údržba konstrukčních a kovových spojů

Kontrola kvality a údržba konstrukčních a kovových spojů jsou klíčové pro dlouhodobou bezpečnost a funkčnost dřevěných konstrukcí. Pravidelné inspekce pomáhají odhalit vady včas a zabránit selhání spojů, zejména u rohových a trámových spojů.

Vizuální kontrola spojů

Vizuální kontrola spojů zahrnuje hledání prasklin v dřevěných prvcích, známek koroze na kovových spojích a uvolněných spojovacích prvků. Tento jednoduchý krok by měl být pravidelně prováděn zejména u tesařských rohových spojů a truhlářských spojů dřeva, kde mechanické zatížení bývá nejvyšší.

Měření pevnosti spojů

Pro kritické konstrukce doporučuji doplnit vizuální kontrolu měřením pevnosti spojů pomocí specializovaných přístrojů, například tahových nebo zatěžovacích testerů. Takový přístup umožňuje ověřit funkčnost konstrukčních spojů dřeva i po delším provozu.

Údržba a opravy spojů

Údržba spojů zahrnuje ošetření pozinkovaných povrchů proti korozi a včasnou výměnu poškozených prvků. Pravidelná péče o kovové spoje prodlužuje životnost truhlářských spojů a zajišťuje stabilitu dřevěných konstrukcí i při dlouhodobém zatížení.

Tip: Častou chybou je zanedbání kontroly a údržby pozinkovaných povrchů, což vede k rychlé korozi a oslabení spoje. Kovové spoje se vyplatí použít především tam, kde je potřeba rychlá montáž a vysoká pevnost, zatímco tradiční dřevěné spoje jsou vhodnější pro estetiku a práci s masivním dřevem.

Časté dotazy

Jaké jsou nejčastější druhy konstrukčních spojů na dřevo?

Mezi běžné konstrukční spoje patří čep a dlab, pero a drážka, kolíkové spoje, dále kovové úhelníky a plechy s prolisovanými hroty.

Jaký průměr a délku mají běžné hřebíky používané na dřevo?

Průměr hřebíků se pohybuje mezi 2,7 a 8 mm, délka může být až 200 mm, přičemž maximální délka pro pneumatické hřebíkovačky je do 100 mm.

Kdy je vhodné použít kovové spojky místo tradičních dřevěných spojů?

Kovové spojky se používají při vysokém zatížení, požadavku na odolnost proti vlhkosti nebo tam, kde je potřeba rychlá montáž a rozebíratelnost spoje.

Jaký lisovací tlak je potřebný pro kvalitní lepení dřeva?

Minimální lisovací tlak při lepení dřeva je 0,6 MPa, což zajišťuje pevný a trvanlivý spoj.

Jaké materiály jsou vhodné pro kovové spoje ve venkovních dřevěných konstrukcích?

Pro venkovní použití se doporučuje pozinkovaný nebo nerezový spojovací materiál, který odolává vlhkosti, korozi a teplotním změnám.

Jaké jsou doporučené rozměry kolíků podle tloušťky dřevěného materiálu?

Pro tloušťku do 16 mm se používají kolíky o průměru 6 mm, do 20 mm 8 mm a pro tlustší materiály 10 mm, přičemž otvory musí být o 1 mm hlubší než délka kolíku.

Jak často je třeba kontrolovat kvalitu a stav kovových spojů?

Kvalitu spojů je vhodné kontrolovat vizuálně i pevnostně pravidelně, ideálně minimálně jednou ročně, a ošetřovat pozinkované povrchy.

Jaké jsou typické chyby při montáži kovových spojek na dřevo?

Mezi chyby patří použití nevhodného spojovacího materiálu, nedodržení počtu upevňovacích prvků a nepřesné umístění spojek, což snižuje pevnost spoje.

Jaké normy platí pro konstrukční spoje v České republice?

Platí normy ČSN EN, které stanovují požadavky na pevnost, materiály a provedení konstrukčních spojů dřeva v ČR a EU.

Jak vlhkost ovlivňuje životnost kovových spojů ve dřevěných konstrukcích?

Vlhkost a teplotní změny mohou způsobit korozi a degradaci spojů, proto je důležité používat pozinkované nebo nerezové materiály a pravidelně provádět údržbu.

Jaké jsou nejčastější typy truhlářských spojů používaných na dřevo?

Mezi nejčastější truhlářské spoje patří pero a drážka, čep a dlab, a rybinový spoj, které se používají pro pevné a estetické spojení dřevěných dílů.

Jak správně spojit dvě dřevěné desky pomocí kovových spojů?

Pro spojení dvou dřevěných desek se často používají vruty o délce minimálně 3 násobku tloušťky desky, přičemž je vhodné předvrtání otvorů pro zabránění praskání dřeva.

Jaké jsou výhody použití kovových spojů u trámových konstrukcí?

Kovové spoje zvyšují pevnost a stabilitu trámových konstrukcí, umožňují rychlou montáž a přizpůsobení, přičemž standardní spojovací prvky mají nosnost od 1 do 5 kN.

Jaké jsou typické rohové spoje dřeva s kovovým zpevněním?

Rohové spoje se často zpevňují úhelníky nebo pásky z oceli o tloušťce 2-4 mm, které se připevňují vruty nebo šrouby o průměru 6 mm s roztečí 10 cm.

Jaké jsou základní kroky při montáži kovových spojek na dřevěné trámy?

Montáž začíná přesným označením a předvrtáním otvorů, následně upevněním spojky pomocí vrutů o délce 50-70 mm a kontrolou pevnosti spoje podle normy ČSN EN 14545.
