Kotvy a stojky na pergolu: kompletní průvodce montáží a typy

Správný výběr kotev a stojek je základ pro stabilitu pergoly a její dlouhou životnost. Kotvení pergoly lze řešit pomocí kotevních patek, zemních vrutů nebo chemických kotev, přičemž každý typ vyžaduje specifický montážní postup. Přesné uchycení zajistí pevnou a bezpečnou konstrukci, která odolá i nepříznivým povětrnostním podmínkám.

Typy kotevních patek a stojek pro pergolu

Typy kotevních patek a stojek pro pergolu se liší podle materiálu podkladu a váhy konstrukce. Betonové patky o rozměrech přibližně 400 × 400 × 800 mm tvoří pevný základ pro těžší pergoly a zabezpečují stabilitu i proti silnému větru. Chemické kotvy jsou ideální pro kotvení do tvrdého betonu, kde zajistí pevné spojení stojek na pergolu bez nutnosti objemného betonování. Zemní vruty umožňují rychlou montáž bez betonového základu a hodí se pro lehčí konstrukce. Zatloukací patky se používají výhradně u velmi lehkých pergol, kde je statika méně náročná.

Pro správnou montáž stojek je nutné vybrat kotevní patky odpovídající typu podloží a velikosti pergoly. Typy kotev a stojek pro pergolu a jejich montáž se přizpůsobují konkrétním podmínkám – například při kotvení na zateplenou fasádu se doporučuje volit chemické kotvy s dostatečnou délkou a průměrem. Přesný výběr kotvení ovlivňuje i plánovaná výška a rozměry pergoly, protože větší konstrukce vyžaduje robustnější patky s betonovým základem.

Typ kotvy	Použití	Výhody	Nevýhody
Betonové patky	Těžké pergoly, pevný základ	Vysoká stabilita, dlouhá životnost	Vyšší náročnost na přípravu a čas
Chemické kotvy	Kotvení do tvrdého betonu	Silné spojení, vhodné do zdi	Vyšší cena, potřeba přesného vrtání
Zemní vruty	Lehké konstrukce, rychlá montáž	Montáž bez betonování, mobilita	Nižší stabilita v nestabilní půdě
Zatloukací patky	Velmi lehké pergoly	Jednoduchá instalace	Omezená nosnost, nevhodné pro větší konstrukce

Praktické rady pro montáž stojek a kotvení pergoly doporučují vždy zkontrolovat únosnost podloží a dimenzi kotev podle velikosti pergoly. Správné kotvení pergoly minimalizuje riziko poškození při větru a zvyšuje celkovou životnost konstrukce.

Příprava základu a podkladu pro montáž kotev

Pro správné kotvení pergoly je nezbytné připravit pevný a stabilní betonový základ, který zajistí dlouhodobou statiku konstrukce. Hloubka základu pod pergolu by měla dosahovat nezámrzné hloubky 80-100 cm, aby beton odolal mrazovým pohybům půdy a zabránil posunu stojek. Tento základ tvoří betonový kvádr o rozměrech přibližně 400 × 400 × 800 mm, který poskytuje dostatečnou nosnost pro kotevní patky i jiné typy kotev.

Při betonování je nutné věnovat pozornost správnému zhutnění betonu, aby se odstranily vzduchové bubliny a struktura byla pevná. Beton se musí chránit před příliš rychlým vysycháním, například zakrytím fólií nebo pravidelným zvlhčováním, což podporuje správné zrání betonu. Optimální doba tvrdnutí betonu je minimálně 21 dní, během kterých dosahuje požadované pevnosti potřebné pro bezpečnou montáž stojek a kotvení pergoly.

Praktické rady pro montáž stojek a kotvení pergoly

• Vykopat základ do nezámrzné hloubky 80-100 cm podle místních podmínek
• Připravit betonový kvádr o rozměrech cca 400 × 400 × 800 mm
• Zajistit důkladné zhutnění betonu během lití
• Beton chránit před vysycháním zakrytím nebo zvlhčováním
• Nechat beton tvrdnout minimálně 21 dní před instalací kotevních patek nebo zemních vrutů

Dodržení těchto kroků výrazně zvyšuje stabilitu pergoly a snižuje riziko poškození konstrukce vlivem povětrnostních podmínek. Montáž kotvení pergoly na správně připravený základ je základem pevnosti a životnosti celé stavby.

Montáž kotevních patek a stojek krok za krokem

Montáž kotevních patek a stojek je zásadní pro stabilitu pergoly. Následující postupy popisují tři nejčastější způsoby kotvení, které vám umožní pergolu pevně a bezpečně upevnit.

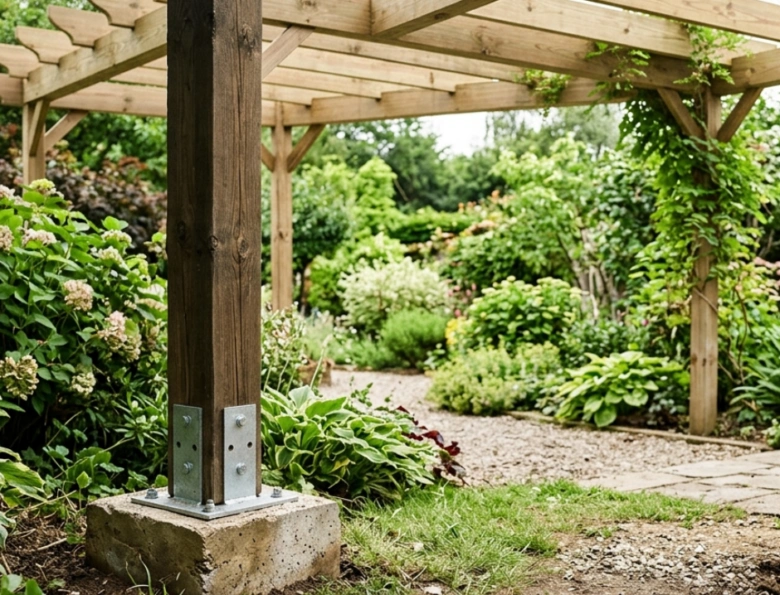

Montáž betonových patek

Betonové patky se instalují do čerstvého betonu, který musí být vyhlouben do nezámrzné hloubky 80-100 cm. Tato hloubka zajišťuje stabilitu a odolnost konstrukce proti mrazu. Po vybetonování patek je nutné počkat minimálně 21 dní na úplné tvrdnutí betonu, aby bylo kotvení pevné a bezpečné.

1. Vyhloubit jámy do hloubky 80-100 cm podle plánu pergoly.
2. Připravit a nalít čerstvý beton do jám.
3. Umístit kotevní patky do čerstvého betonu ve správné poloze a výšce.
4. Nechat beton vytvrdnout minimálně 21 dní před další montáží stojek a trámů.

Tip: Častá chyba je nepřesné umístění patek v čerstvém betonu, které znemožní přesné spojení stojek s patkami. Doporučuje se použít vodováhu a měřicí pásmo pro správnou polohu.

Montáž chemických kotev

Chemické kotvy se používají při montáži do již vytvrzeného betonu. Postup začíná vyvrtáním otvoru odpovídajícího průměru kotvy. Do otvoru se poté aplikuje chemická malta, která po zatuhnutí pevně spojí kotevní prvek s betonem.

1. Vrtat otvor do tvrdého betonu podle rozměrů kotvy.
2. Vyčistit otvor od prachu a nečistot.
3. Aplikovat chemickou maltu do otvoru.
4. Zavést kotevní prvek a nechat maltu vytvrdnout podle doporučení výrobce.

Chemické kotvy zajišťují vysokou pevnost spoje a jsou vhodné tam, kde není možné betonovat nové patky.

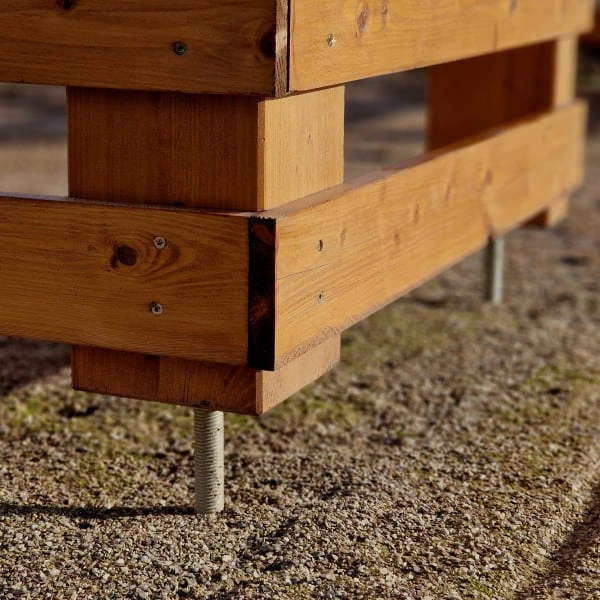

Montáž zemních vrutů

Zemní vruty umožňují rychlé kotvení bez nutnosti betonování a čekání na tvrdnutí. Jsou ideální pro lehčí pergoly a pevné podloží, například štěrkové nebo zhutněné zeminy. Montáž probíhá pomocí ručního klíče nebo elektrického zavrtávače, který usnadní zavrtání vrutu do země.

1. Označit přesné místo pro vruty podle projektu pergoly.
2. Pomocí ručního klíče nebo elektrického zavrtávače zavrtat zemní vruty do pevného podloží.
3. Připevnit stojky pergoly k vrutům pomocí vhodných kotevních prvků.

Pro koho se montáž zemních vrutů hodí: pro lehčí konstrukce a rychlou instalaci bez betonování. Nevhodné je je používat v měkkých nebo nestabilních půdách, kde by vruty neměly dostatečnou nosnost.

• Betonování a tvrdnutí betonu je nutné plánovat s dostatečným časovým předstihem.
• Chemické kotvy jsou vhodné pro opravy nebo dodatečné kotvení.
• Zemní vruty šetří čas, ale vyžadují pevné podloží bez nadměrné vlhkosti.

Tyto metody pokrývají většinu situací montáže kotvících prvků na pergolu krok za krokem a usnadní správné kotvení pergoly s ohledem na typ podkladu a konstrukční požadavky.

Montáž kotvení pergoly ke zdi a na zateplenou fasádu

Kotvení pergoly ke zdi vyžaduje pečlivý výběr kotevních prvků a správný montážní postup, zejména pokud se jedná o zateplenou fasádu. Pro zajištění stability a zároveň zachování tepelné ochrany je nezbytné použít vhodné kotvy a dodržet doporučenou hloubku vrtu.

Použití závitových tyčí a chemických kotev

Při kotvení pergoly ke zdi se běžně používají závitové tyče, které se osazují do přesně vyvrtaných otvorů o hloubce minimálně 80-100 mm. Do těchto otvorů se aplikuje chemická malta, která zaručuje pevné a trvalé spojení s podkladem. Po vytvrdnutí chemické kotvy se na závitové tyče připevní stojky pergoly pomocí vhodných matic a podložek, čímž se zajistí stabilita celé konstrukce. Tento způsob kotvení minimalizuje riziko uvolnění stojek a umožňuje přesnou montáž pergoly.

Kotvení na zateplenou fasádu pomocí distančních kotev

Kotvení pergoly na zateplenou fasádu vyžaduje použití distančních kotev, které umožňují zachovat vrstvu tepelné izolace bez narušení její funkce. Distanční kotvy oddělí konstrukci pergoly od fasády, čímž zabrání tvorbě tepelných mostů a ztrátám tepla. Tento typ kotvení vyžaduje přesné měření a volbu kotev s dostatečnou délkou, aby se kotva pevně ukotvila do nosné části zdiva za izolací. Pro montáž pergoly na zateplenou fasádu platí zásada:

• použít distanční kotvy s certifikací pro zateplené fasády
• vrtat otvory s hloubkou alespoň 80 mm do nosné konstrukce
• pevně utáhnout spojovací prvky bez deformace izolace

Tip: Při montáži kotvení pergoly na zateplenou fasádu se vyhněte přímému kontaktu kovových kotev s izolací, aby nedošlo k poškození materiálu nebo vzniku tepelných mostů.

Správná hloubka a rozmístění kotev pro stabilní pergolu

Pro správné kotvení pergoly je nezbytné dodržet přesné rozměry a rozmístění kotevních prvků, které přímo ovlivňují stabilitu konstrukce a její dlouhodobou životnost. Zaměříme se na nezámrznou hloubku základů, vzdálenost kotev od betonové desky, minimální výšku stojek nad betonem a rozmístění trámů.

Nezámrzná hloubka základů

Hloubka základů by měla být 80 až 100 cm, což odpovídá nezámrzné hloubce v českém klimatu. Tato hloubka zabraňuje poškození betonového základu mrazem a zajišťuje stabilitu pergoly během celého roku. Betonová deska musí být správně zhutněná a chráněná před vysycháním, přičemž doba zrání betonu pro dosažení potřebné pevnosti je minimálně 21 dní. Hloubka základu významně ovlivňuje pevnost kotvení a minimalizuje riziko posunů konstrukce vlivem mrazu nebo zatížení větrem.

Vzdálenost kotev od betonové desky

Kotevní patky umístěte maximálně 50 mm od okraje betonové desky. Toto rozmístění zajistí rovnoměrné rozložení sil a zabrání deformacím konstrukce při zatížení větrem nebo sněhem. Přesné umístění kotev je možné kontrolovat vodováhou a metrem, což usnadní montáž a zajistí pevné a stabilní kotvení. Upozornění: častou chybou je přílišné odsazení kotev od betonové desky, což snižuje jejich účinnost a zvyšuje riziko poškození stojek.

Minimální výška stojky nad betonem

Spodní část stojek pergoly by měla být umístěna minimálně 5 cm nad povrchem betonu. Tento odstup zabraňuje přímému kontaktu dřeva s vlhkostí z betonu, čímž se výrazně prodlužuje životnost konstrukce. Takové kotvení snižuje riziko hniloby a dalších škod způsobených dlouhodobou vlhkostí. Doporučuje se také použít pozinkované kotevní patky nebo nerezové prvky, které zvyšují odolnost proti korozi.

Rozmístění trámů a statika kotvení

Trámy pergoly by měly být rozmístěny podle statického výpočtu, obvykle ve vzdálenosti 1,5 až 2 metry od sebe, což zajišťuje rovnoměrné rozložení zatížení. Přesné rozmístění kotevních patek odpovídá rozmístění trámů a stojek, aby se předešlo deformacím a nerovnoměrnému zatížení. Pro kontrolu kolmosti a pravoúhlosti se doporučuje použít šablony a poměr 3:4:5. Statický výpočet je nezbytný u větších pergol a v oblastech s vyššími nároky na zatížení větrem či sněhem.

Tip: Pro montáž pergoly doporučuji volit kotevní patky s pozinkovanou nebo žárově pozinkovanou úpravou, případně chemické kotvy pro upevnění do tvrdého betonu. Zemní vruty jsou vhodné pro lehčí konstrukce a umožňují rychlou instalaci bez čekání na vytvrdnutí betonu. Pro kotvení do zateplené fasády použijte distanční kotvy, které minimalizují tepelné mosty a zachovávají statiku.

Materiály a tvary kotevních patek a stojek

Pro kotvení pergoly do betonu, zeminy či zateplené fasády se používají různé typy kotevních patek, které se liší materiálem i tvarem. Nejčastější jsou patky s galvanickým nebo žárovým pozinkováním. Žárové pozinkování nabízí výrazně lepší ochranu proti korozi než galvanické, protože povlak je tlustší a odolnější vůči mechanickému poškození. Pro náročnější venkovní podmínky se doporučují nerezové kotevní patky, přičemž A2 jsou vhodné pro běžné prostředí a A4 pro agresivnější vlivy, například blízkost moře či chemických expozic.

Typy kotevních patek zahrnují tvary U, L, T a tzv. botky. Každý tvar plní specifickou funkci při montáži pergoly – například U-patky slouží k upevnění stojek z více stran, L-patky jsou vhodné pro rohové spoje, a botky poskytují stabilní podepření dolní části stojky. Výběr správného tvaru a materiálu výrazně ovlivní životnost a stabilitu pergoly při kotvení.

Typy kotev a stojek pro pergolu a jejich montáž

Materiál	Ochrana proti korozi	Vhodnost použití
Galvanické pozinkování	Základní ochrana	Suché a mírně vlhké prostředí
Žárové pozinkování	Vyšší odolnost	Venkovní prostředí s vlhkostí
Nerez A2	Střední odolnost	Standardní venkovní podmínky
Nerez A4	Vysoká odolnost vůči agresivním vlivům	Blízkost moře, chemikálie

Tip: Při montáži pergoly dbejte na správné zakotvení stojek do betonového základu nebo pomocí chemických kotev, aby byla konstrukce odolná proti větru a nerovnoměrnému zatížení. Chybná volba materiálu nebo tvaru kotevních patek může vést k rychlé korozi a nestabilitě konstrukce.

Časté chyby při montáži kotvení pergoly a jak se jim vyhnout

Chyby při montáži kotvení pergoly a jak se jim vyhnout

Při kotvení pergoly často dochází k zásadním chybám, které ovlivňují stabilitu a životnost konstrukce. Nejčastějším problémem je nesprávná hloubka základu – ideálně by měl betonový základ dosahovat 80 až 100 cm, aby odolal mrazu a zajišťoval pevné ukotvení. Špatné zhutnění betonu vede k tvorbě vzduchových kapes, které oslabují spojení. Výška stojky nad betonem musí být minimálně 5 cm, aby nedocházelo ke kontaktu dřeva s vlhkým betonem a následné hnilobě.

Rozmístění kotevních patek by nemělo překročit vzdálenost 50 mm od betonu, což zajistí správnou stabilitu stojek a zabrání jejich pohybu. Nezapomeňte také na dilatační mezery, které umožňují přirozenou práci materiálů a zabraňují prasklinám.

• Nedodržení hloubky základu pod 80 cm
• Nedostatečné zhutnění betonu při montáži pergoly
• Výška stojky menší než 5 cm nad betonovým základem
• Vzdálenost kotevních patek větší než 50 mm od betonu
• Absence dilatačních mezer v konstrukci

Tip: Pro správné kotvení pergoly do zámkové dlažby jak správně provést postup zahrnuje pečlivé očištění podkladu a použití chemických kotev. Kontrolní checklist a pravidelná údržba pomáhají předejít běžným chybám a prodloužit životnost pergoly.

Údržba a kontrola kotevních prvků během životnosti pergoly

Pravidelná údržba kotev a stojek je nezbytná pro zachování stability a bezpečnosti pergoly. Kontrola dotažení šroubů a spojovacích prvků by měla probíhat minimálně jednou ročně, ideálně před jarní sezónou. Koroze představuje hlavní riziko pro kovové kotevní patky, proto je vhodné používat pozinkované nebo jinak chráněné prvky a pravidelně kontrolovat povrchovou úpravu. Stav betonu v betonovém základu je třeba sledovat kvůli možnému praskání nebo vysychání, které mohou ovlivnit pevnost kotvení. Dřevo stojek vyžaduje pravidelnou impregnaci a ochranu proti vlhkosti a hnilobě.

Checklist preventivní údržby kotvení pergoly

• Kontrola dotažení šroubů a kotevních patek – minimálně 1× ročně
• Inspekce kovových částí na známky koroze a poškození povrchu
• Sledování stavu betonu – kontrola prasklin a stabilita základu
• Ošetření dřevěných stojek impregnací každé 2 roky
• Vizuální kontrola správného kotvení po silných větrných obdobích

Tip: Pro montáž pergoly do betonu doporučuji použít chemické kotvy, které zajistí pevné a trvanlivé upevnění stojek. Vyhnete se tak častým opravám způsobeným uvolněním kotvení.

Při správné údržbě kotvení pergoly se vyhnete typickým chybám, jako je nedostatečné dotažení šroubů nebo zanedbání ochrany proti korozi, což prodlouží životnost celé konstrukce.

Kotvení pergoly v extrémních klimatických podmínkách

Kotvení pergoly v extrémních klimatických podmínkách vyžaduje použití kotev a stojek s dostatečnou nosností a správnou montážní technikou, aby konstrukce odolala silnému větru, zatížení sněhem a mrazovým pohybům zeminy. Hloubka základu by měla být minimálně 80 až 100 cm, což odpovídá nezámrzné hloubce a zajišťuje stabilitu i při opakovaných cyklech mrazu a tání.

Výběr kotev podle zatížení větrem a sněhem

Pro oblast s extrémním větrem a sněhovou zátěží doporučuji volit kotevní patky a stojky s nosností minimálně 150 kg/m², což odpovídá běžným statickým normám pro venkovní konstrukce v ČR. Takové kotvy musí být schopné bezpečně přenést boční i vertikální síly vznikající při nárazech větru o rychlosti přes 25 m/s a sněhové vrstvě do 40 cm. Statický výpočet zatížení pergoly je nezbytný pro správný výběr typu kotev, jejich rozestup a hloubku ukotvení.

Betonový límec u zemních vrutů

Zemní vruty se často používají pro rychlou a čistou montáž, avšak v extrémních podmínkách je doporučen betonový límec kolem vrutu do hloubky cca 30 cm. Tento límec zpevňuje okolní zeminu a zvyšuje boční tuhost konstrukce, čímž minimalizuje pohyb stojek při působení silného větru a zatížení sněhem. Betonový límec je zvláště vhodný při kotvení do betonového základu nebo zámkové dlažby, kde zajišťuje pevné spojení a omezuje vibrace.

Tip: Častou chybou při montáži je nedodržení minimální hloubky základu 80 cm a použití kotev s nízkou nosností, které nejsou dimenzovány na extrémní větrné a sněhové zatížení. Pro kotvení pergoly na zateplenou fasádu nebo do zámkové dlažby doporučuji použít speciální chemické kotvy nebo pozinkované kotevní patky s certifikovanou odolností vůči povětrnostním vlivům.

Shrnutí: Pro spolehlivé kotvení pergoly v extrémních klimatických podmínkách volte kotevní patky a stojky s nosností minimálně 150 kg/m², dodržujte hloubku základu 80-100 cm a aplikujte betonový límec kolem zemních vrutů pro zvýšení stability. Statický výpočet zatížení a použití odolných materiálů jsou klíčové pro bezpečnou a dlouhodobou životnost konstrukce.

Časté dotazy

Jak hluboký by měl být základ pod pergolu?

Základ by měl být v nezámrzné hloubce 80-100 cm, aby se zabránilo poškození mrazem a zajišťuje stabilitu konstrukce.

Jak dlouho musí beton tvrdnout před montáží stojek?

Beton potřebuje tvrdnout minimálně 21 dní, aby dosáhl potřebné pevnosti pro bezpečné kotvení stojek.

Kdy je vhodné použít zemní vruty místo betonových patek?

Zemní vruty jsou vhodné pro lehčí pergoly a pevné podloží, protože umožňují rychlou montáž bez čekání na tvrdnutí betonu.

Jak zajistit, aby dřevěná stojka nebyla v kontaktu s betonem?

Stojka by měla být odsazena minimálně 5 cm nad betonem, aby nedocházelo k poškození vlhkostí a prodloužila se životnost dřeva.

Jak kotvit pergolu na zateplenou fasádu?

Použijte distanční kotvy, které zabraňují vzniku tepelných mostů, a dodržujte správnou hloubku vrtu 80-100 mm při použití chemických kotev a závitových tyčí.

Jaké jsou nejčastější chyby při montáži kotev pergoly?

Mezi nejčastější chyby patří nedodržení hloubky základu, špatné zhutnění betonu, kontakt stojky s betonem bez odsazení, a nevhodné rozmístění kotev.

Jak často by se měla kontrolovat údržba kotevních prvků?

Doporučuje se kontrola dotažení šroubů a stavu kotevních prvků každých 6 měsíců, včetně kontroly koroze a stavu betonu.

Jak zvýšit stabilitu pergoly v oblastech se silným větrem?

Použijte kotevní patky s vyšší nosností, betonové límce kolem zemních vrutů a proveďte statický výpočet zatížení, který zohlední vítr a sníh.

Jaký materiál kotev je nejlepší pro venkovní použití?

Žárově pozinkované a nerezové patky (A2 a A4) mají vysokou odolnost proti korozi, přičemž A4 je vhodnější do agresivních podmínek, ale je dražší.

Jak správně rozmístit trámy pergoly?

Trámy se obvykle umisťují podle statického návrhu, vzdálenost závisí na zatížení, ale obecně se doporučuje dodržovat rozestupy podle projektu, často kolem 250 cm.

Jaké jsou hlavní typy kotevních patek a stojek pro pergolu?

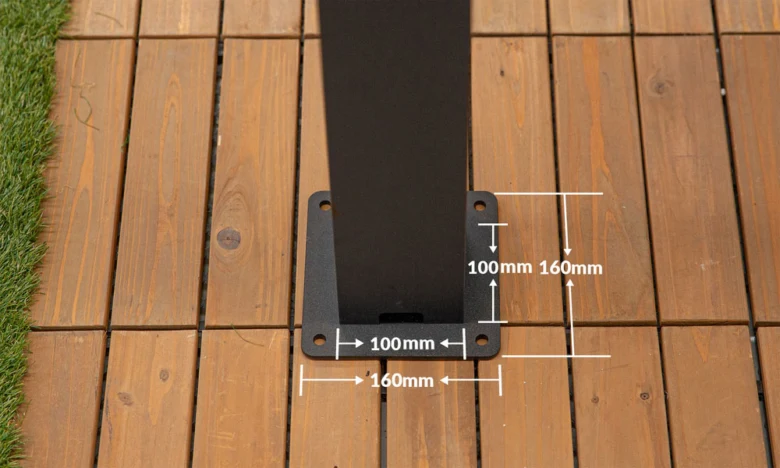

Mezi nejčastější patky patří patky s rozměry 120×120, 140×140 a 160×160 mm, které se volí podle velikosti stojek a zatížení pergoly.

Jak správně připravit základ a podklad pro montáž kotev?

Základ by měl být vyhlouben do hloubky alespoň 60 cm a vyplněn betonem třídy C25/30, který se nechá vytvrdnout minimálně 7 dní před montáží kotev.
