Maximální zatížení elektrického jističe určuje, jaký proud může zařízení bezpečně přenášet bez rizika přetížení nebo zkratu. Správné dimenzování jističe podle ampér a vypínací charakteristiky chrání elektrickou instalaci před poškozením a zajišťuje spolehlivý provoz. Porozumění těmto parametrům usnadní výběr vhodného jističe pro vaše potřeby.
📝 Hlavní myšlenky
- Maximální zatížení jističe odpovídá jeho jmenovitému proudu, např. 16 A jistič zvládne do 16 ampérů.
- Pro souvislé zatížení delší než 2-3 hodiny se doporučuje maximálně 80 % jmenovitého proudu.
- Jednofázový jistič 25 A odpovídá přibližnému výkonu 5,75 kW při 230 V.
- Jističe mají různé typy vypínacích charakteristik (B, C, D, K, Z) ovlivňující citlivost a použití.
- Správné dimenzování jističe závisí na průřezu vodiče, teplotě okolí (do 40 °C) a typu zátěže.
Co je maximální zatížení elektrického jističe a jak se určuje
Maximální zatížení elektrického jističe odpovídá jeho jmenovitému proudu, který je vyjádřen v ampérech (A). Například jistič 10A je určen pro maximální proud 10 ampérů, což znamená, že při překročení tohoto proudu dojde k jeho vypnutí. Jistič elektrický slouží k ochraně elektrické sítě před přetížením a zkratem, čímž zabraňuje poškození kabeláže i riziku požáru.
Maximální proud jističe tedy určuje jeho schopnost bezpečně přenášet určité zatížení. Při dimenzování jističe je nutné respektovat výkon elektrického jističe a hodnotu jmenovitého proudu, který odpovídá konkrétnímu zatížení obvodu. Jistič 16A zatížení například zvládne proud až do 16 ampérů, což odpovídá maximálnímu výkonu zhruba 3,5 kW při napětí 230 V. Vypínací charakteristika jističe přitom ovlivňuje, jak rychle jistič reaguje na odchylky v proudu, což je zásadní pro spolehlivou ochranu.
Jaké je maximální zatížení elektrického jističe 10A?
Maximální zatížení elektrického jističe 10A je 10 ampérů, což obvykle odpovídá maximálnímu výkonu zhruba 2,3 kW při běžném napětí 230 V. Překročení tohoto proudu vede k vypnutí jističe a ochraně instalace před přetížením nebo zkratem.
Převod ampér na výkon (kW) u různých typů jističů
Pro správné dimenzování jističe je klíčové umět převést proud vyjádřený v ampérech na elektrický výkon v kilowattech. Tento převod závisí na typu jističe, napětí a účiníku, které spolu určují maximální zatížení elektrického jističe.
Jak převést ampéry na výkon v kW u jednofázového jističe
U jednofázového jističe s napětím 230 V se výkon elektrický (kW) vypočítá podle vzorce: výkon = proud (A) × napětí (V) × účiník (cos φ). Pro domácí instalace se účiník často uvažuje jako 1, pokud se nejedná o indukční zátěž. Například jistič 25 A odpovídá výkonu 25 A × 230 V × 1 = 5 750 W, tedy přibližně 5,75 kW.
Tabulka ukazuje přehled maximálního výkonu pro běžné jednofázové jističe:
| Jistič (A) | Napětí (V) | Výkon (kW) při cos φ=1 |
|---|---|---|
| 10 | 230 | 2,3 |
| 16 | 230 | 3,68 |
| 20 | 230 | 4,6 |
| 25 | 230 | 5,75 |
Maximální proud jističe je tedy přímo úměrný maximálnímu výkonu, který může jistič bezpečně přenést bez vypnutí. Při dimenzování je nezbytné zohlednit vypínací charakteristiku jističe a druh zatížení, aby se předešlo častému vypínání.

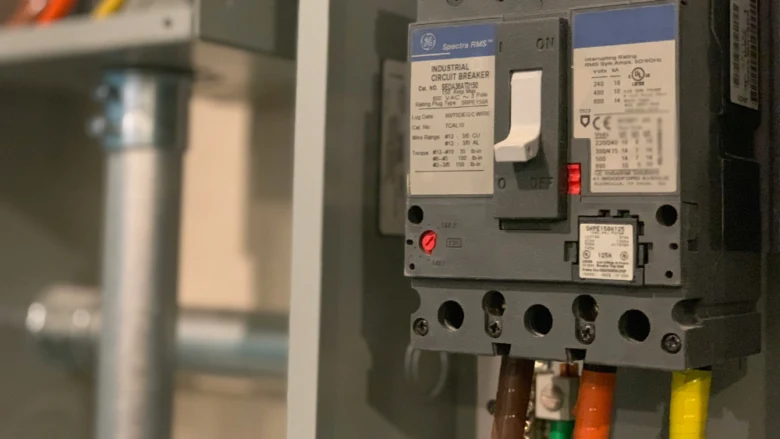

Jak určit maximální zatížení třífázového jističe 3×25A
U třífázového jističe se výkon počítá jako součin tří napětí, proudu a účiníku: výkon = 3 × napětí (V) × proud (A) × cos φ. Standardní napětí ve třífázových instalacích je 400 V. Pro jistič 3×25 A vychází maximální výkon přibližně 3 × 400 V × 25 A × 1 = 30 000 W, tedy 30 kW. V praxi se ale často používá účiník okolo 0,9, což snižuje výkon na zhruba 27 kW.
Při dimenzování třífázového jističe je potřeba uvažovat i rovnoměrné zatížení všech fází, jinak může dojít k nesymetrickému proudovému zatížení, což zkracuje životnost zařízení a zvyšuje riziko neplánovaného vypnutí.
Maximální zatížení elektrického jističe 20A a další příklady
Jistič 20 A při napětí 230 V má maximální výkon 20 A × 230 V × 1 = 4,6 kW. To odpovídá běžnému zatížení například pro osvětlení a menší spotřebiče v domácnosti. Pro správné jistič dimenzování je nezbytné znát nejen maximální proud, ale i vypínací charakteristiku jističe, která určuje, při jakém přetížení nebo zkratu jistič vypne.
Pro orientaci přehled dalších maximálních výkonů:
| Jistič (A) | Výkon (kW) jednofázový | Výkon (kW) třífázový (3×U×I) |
|---|---|---|
| 10 | 2,3 | 6,9 |
| 16 | 3,68 | 11,0 |
| 20 | 4,6 | 13,8 |
| 25 | 5,75 | 17,3 |
Tip: Při dimenzování jističe nikdy nevolte hodnotu proudu přímo na hranici očekávaného zatížení. Rezerva proudu jističe zajišťuje spolehlivost a delší životnost elektrické instalace. Častá chyba je poddimenzování, které vede k častému vypínání, nebo naopak předimenzování, kdy jistič nezareaguje při přetížení.
Charakteristiky jističů (typy B, C, D, K, Z) a jejich vliv na maximální zatížení
Charakteristiky jističů elektrických zásadně ovlivňují maximální proud, při kterém jistič vypne, a tím i jeho zatížení a ochranu elektrických obvodů. Volba správné vypínací charakteristiky přizpůsobuje ochranu konkrétnímu typu zátěže a zabraňuje nežádoucím výpadkům nebo nebezpečným přetížením.
Charakteristiky jističů B, C a D a jejich vypínací proudy
Jistič elektrický typu B má vypínací charakteristiku, která reaguje při 3-5násobku svého jmenovitého proudu. Tento typ se proto používá zejména v domácnostech pro běžné osvětlení a zásuvky, kde se nevyskytují vysoké nárazové proudy. Typ C jističe snese zatížení v rozsahu 5-10násobku jmenovitého proudu, což jej předurčuje pro ochranu motorů, čerpadel a dalších zařízení s vyšším startovacím proudem. Jistič typu D odolává vypnutí při 10-20násobku proudu, a proto se instaluje v průmyslových provozech s těžkými stroji a vysokými nárazovými proudy.
| Typ jističe | Vypínací charakteristika | Vhodné použití |
|---|---|---|
| B | 3-5× jmenovitý proud | Domácí okruhy, osvětlení |
| C | 5-10× jmenovitý proud | Motory, čerpadla, dílny |
| D | 10-20× jmenovitý proud | Těžké stroje, průmyslové aplikace |
Rozdíl mezi jističem B16 a C16 a kdy je který vhodný
Jistič B16 s vypínací charakteristikou typu B vypíná při 3-5násobku 16 ampér, tedy mezi 48 a 80 A. Tento jistič je vhodný pro běžné domácí okruhy, kde převládají stabilní a nízké nárazové proudy, například osvětlení nebo zásuvky. Naproti tomu jistič C16 s charakteristikou C snese nárazové proudy 5-10násobku 16 A (80-160 A), což jej činí vhodným pro provoz motorů, čerpadel a dalších zařízení s vyšším startovacím proudem v domácnosti i dílně. Výhodou jističe C16 oproti B16 je tedy vyšší tolerance k nárazovým proudům, čímž se snižuje riziko nežádoucího vypnutí.
| Jistič | Vypínací proud (násobek jmenovitého) | Vhodné použití |
|---|---|---|
| B16 | 3-5× 16 A (48-80 A) | Domácí zásuvky, osvětlení |
| C16 | 5-10× 16 A (80-160 A) | Motory, čerpadla, dílna |
Tip: Při dimenzování jističe vždy zvažte typ zátěže; například pro běžné zásuvky je jistič B16 vhodnější, ale pro zařízení s vyšším nárazovým proudem zvolte jistič C16. Překročení maximálního proudu jističe může vést k jeho častému vypínání nebo naopak k nebezpečí přetížení kabeláže.
Doporučení pro dlouhodobé zatížení jističe a jeho bezpečnou rezervu
Dlouhodobé zatížení elektrického jističe by nemělo překročit 80 % jeho jmenovitého proudu, aby byla zachována bezpečnost a spolehlivost provozu. Jistič elektrický má vždy svoji jmenovitou hodnotu, například jistič 16A, která určuje maximální proud, který může trvale unést. Při dimenzování jističe je potřeba počítat s rezervou zatížení, aby nedocházelo k přehřívání a předčasnému vypínání.
Maximální zatížení jističe podle jeho typu a hodnoty ampér
Například u třífázového jističe s hodnotou 3×25 A je doporučené trvalé zatížení maximálně kolem 20 A na fázi, což odpovídá přibližně 13-14 kW výkonu elektrického jističe. U běžného jističe 16A v domácnosti pak maximální zatížení činí kolem 12,8 A, což zajišťuje bezpečný provoz bez rizika častého vypínání.
- Nepřekračujte 80 % jmenovitého proudu při dlouhodobém zatížení delším než 2-3 hodiny
- Zohledněte vypínací charakteristiku jističe pro správné dimenzování
- Vyvarujte se pravidelnému zatěžování jističe na plný jmenovitý proud, aby nedošlo k jeho opotřebení
Tip: Častou chybou je dimenzování jističe bez dostatečné rezervy, což vede k nadměrnému zatížení a častému vypínání. Správné jistič dimenzování prodlouží životnost elektroinstalace a zvýší bezpečnost.
Jak správně dimenzovat jistič podle průřezu vodiče a typu zátěže
Pro správné dimenzování elektrického jističe je nezbytné zohlednit průřez vodiče i typ připojené zátěže. Tyto faktory určují, jaký jistič zvolit, aby byla elektroinstalace bezpečná a spolehlivá.
Jak dimenzovat jistič podle průřezu vodiče
Průřez vodiče přímo ovlivňuje maximální proud jističe, který lze bezpečně použít. Například kabel CYKY 3×1,5 mm² by měl být chráněn jističem o jmenovitém proudu 10 A. Pro vodič s průřezem 2,5 mm² se běžně používají jističe s hodnotou 16 až 20 A, což odpovídá jejich proudové zatížitelnosti a zajišťuje ochranu proti přehřátí. Nesprávné dimenzování může vést k přetížení vodičů a zvýšenému riziku požáru. Proto je vždy třeba zvolit jistič s hodnotou odpovídající výkonu elektrického jističe a průřezu vodiče, aby byla zachována bezpečnost elektroinstalace.
| Průřez vodiče (mm²) | Doporučený jistič (A) | Vhodné použití |
|---|---|---|
| 1,5 | 10 | Osvětlení, malé zásuvky |
| 2,5 | 16-20 | Zásuvky, spotřebiče |
| 4 | 25 | Výkonnější spotřebiče |
Vliv typu zátěže na výběr charakteristiky jističe
Typ zátěže významně ovlivňuje volbu vypínací charakteristiky jističe. Pro běžné osvětlení a zásuvky se doporučuje jistič typ B, který spolehlivě ochrání při běžném elektrickém proudu ampéry. Naopak motory, čerpadla a další zařízení s vyššími startovacími proudy vyžadují jističe typů C nebo D, které dovolí krátkodobé přetížení bez vypnutí. Například pro motor o výkonu 4 kW je vhodný jistič s charakteristikou C, který zvládne jeho zvýšené náběhové proudy. Výběr správné charakteristiky tak zajišťuje spolehlivý provoz bez zbytečných výpadků.
| Typ jističe | Charakteristika vypínání | Vhodné použití |
|---|---|---|
| B | Nízká spouštěcí hodnota, rychlé vypnutí | Osvětlení, zásuvky |
| C | Střední spouštěcí hodnota | Motory do 5 kW, čerpadla |
| D | Vysoká spouštěcí hodnota | Výkonné motory a transformátory |
Tip: Častou chybou je použití jističe typu B pro motorové zátěže, což vede k častému nežádoucímu vypínání. Pro koho je tento návod vhodný? Pro domácnosti i malé průmyslové provozy, kde je třeba správně sladit jistič s typem zátěže a průřezem vodiče. Není vhodný pro velké průmyslové instalace s nestandardními požadavky, tam je třeba odborný návrh.
Vliv teploty okolí na výkon jističe
Teplota okolí výrazně ovlivňuje výkon elektrického jističe a jeho schopnost přenášet maximální proud. Při okolní teplotě nad 40 °C klesá efektivita jističe, což může způsobit předčasné vybavení a tím ohrozit stabilitu elektrického obvodu. Tento jev je způsoben zvýšenou vnitřní teplotou jističe, která mění jeho vypínací charakteristiku a snižuje proudovou kapacitu.
Pro správné jistič dimenzování je proto nezbytné zohlednit teplotní podmínky v místě instalace. Kompenzace může zahrnovat:
- volbu jističe s vyšším jmenovitým proudem, než je standardní zatížení
- instalaci jističe na místo s nižší teplotou okolí
- použití jističů navržených pro vyšší teploty prostředí
Tipy na správné dimenzování elektrického jističe
Při určování maximálního zatížení třífázového jističe 3x25A je třeba vzít v úvahu nejen elektrický proud ampéry, ale také teplotní korekce. Pro jistič 16A zatížení platí obdobná pravidla – zvýšená teplota okolí může snížit jeho výkon elektrického jističe pod deklarovanou hodnotu.
Odborná rada: Při instalaci v prostorách s vyšší teplotou doporučuji volit jističe s rezervou minimálně 10-15 % nad předpokládané zatížení, abyste předešli nežádoucímu vybavení.
Rozdělení zatížení u třífázových jističů a jeho význam
Správné rozdělení zatížení u třífázových jističů je klíčové pro jejich optimální výkon a prodloužení životnosti. Nerovnoměrné zatížení fází způsobuje, že některá fáze přetěžuje jistič více než ostatní, což vede k častějšímu vypínání a urychlenému opotřebení. Maximální proud jističe by měl být rozdělen rovnoměrně, aby každá fáze nesla podobnou zátěž.
Například při dimenzování jističe 16A zatížení ve třífázovém systému je nezbytné zajistit, aby proud v každé fázi nepřekročil hodnotu odpovídající výkonu elektrického jističe a vypínací charakteristika jističe odpovídala typu zátěže. Nerovnoměrné zatížení často vzniká, když jsou připojeny spotřebiče s různým výkonem na jednotlivé fáze bez vyvážení.
Jak postupovat při rozdělení zatížení
- Analýza spotřebičů – zjistěte příkon jednotlivých zařízení připojených k jednotlivým fázím
- Výpočet zatížení – sečtěte elektrický proud v ampérech pro každou fázi
- Rovnoměrné rozdělení – přemístěte nebo přepojte spotřebiče tak, aby byl proud rozložen rovnoměrně
- Kontrola dimenzování jističe – ověřte, zda maximální zatížení jističe nepřekračuje jeho jmenovitou hodnotu
Tip: Nerovnoměrné zatížení může způsobit i větší ztráty energie a vyšší riziko poruch. Proto se vyplatí pravidelně kontrolovat průběh proudu na jednotlivých fázích.
Pro lepší představu doporučuji porovnat také rozdíl v průběhu proudu u jističů B16 a C16, které mají odlišnou vypínací charakteristiku a jsou vhodné pro různé typy zátěže.
Umístění a výměna jističe – kdy a jak postupovat

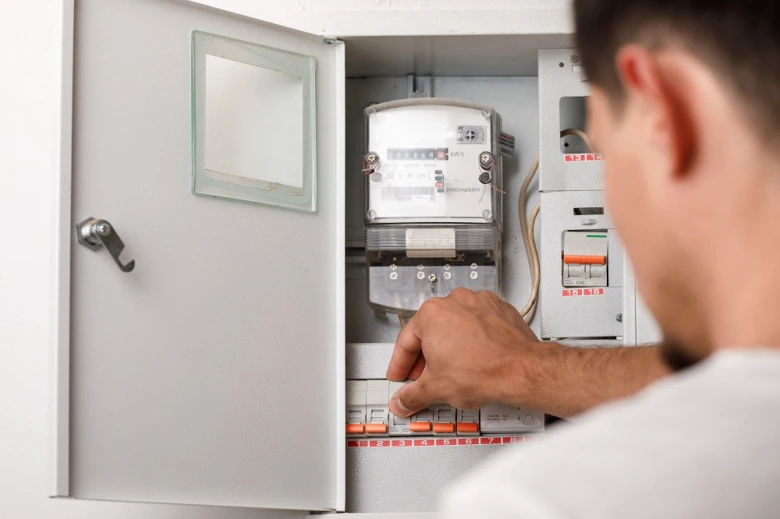

Hlavní jistič je zpravidla umístěn před elektroměrem nebo v hlavním rozvaděči u vstupu do objektu. Toto umístění umožňuje efektivní řízení distribuce elektřiny do celého domu či bytu a zároveň zajišťuje bezpečnost při přetížení nebo zkratu. Maximální zatížení hlavního jističe před elektroměrem EON odpovídá smluvní hodnotě odběru, která bývá obvykle nastavena na 25 A, 32 A nebo více podle velikosti odběru.
Výměnu jističe smí provádět pouze kvalifikovaný elektrikář, protože nesprávné dimenzování nebo instalace může vést k nebezpečným situacím včetně požáru. Elektrický proud ampéry, které jistič unese, musí odpovídat výkonu elektrického jističe a vypínací charakteristice jističe vhodné pro konkrétní typ zatížení.
Pro správné dimenzování jističe je třeba znát maximální zatížení jističe podle jeho typu a hodnoty ampér, které odpovídají charakteru instalace a spotřebičů. Například jistič 16A zatížení se hodí pro běžné okruhy osvětlení a zásuvek, zatímco jiný typ jističe je vhodný pro motorové spotřebiče.
Tip: Nikdy se nepokoušejte o výměnu hlavního jističe sami – neoprávněný zásah může být nebezpečný a nevyhovuje technickým normám.
Časté chyby při překročení maximálního zatížení jističe
Překročení maximálního zatížení elektrického jističe vede k jeho častému vybavení, což signalizuje, že jistič dimenzování neodpovídá skutečnému elektrickému proudu v ampérech, který obvod vyžaduje. Takové opakované vypínání zatěžuje nejen samotný jistič, ale i připojenou kabeláž, kterou může dlouhodobě poškodit. Poškození kabeláže vzniká přehřátím vodičů, jež zvyšuje riziko požáru, zejména pokud není zajištěna odpovídající rezervní kapacita jističe.
Jaké jsou chyby při překročení maximálního zatížení jističe
- Opakované vybavení jističe snižuje jeho spolehlivost a životnost
- Přehřátí kabelů vede k degradaci izolace a zvyšuje riziko zkratu
- Nedostatečné dimenzování jističe podhodnocuje výkon elektrického jističe potřebný pro spotřebiče
- Ignorování vypínací charakteristiky jističe může způsobit selhání ochrany
U jističe 16A zatížení v domácnosti by mělo odpovídat maximálnímu proudu do 16 ampérů, přičemž je vhodné ponechat rezervu podle typu zátěže. Správné dimenzování jističe a respektování jeho maximálního proudu pomáhá předcházet vážným bezpečnostním problémům v elektroinstalaci.
Časté dotazy
Jaké je maximální zatížení 10A jističe?
Maximální zatížení 10A jističe je 10 ampér, což odpovídá přibližně 2,3 kW pro jednofázový rozvod při napětí 230 V.
Jaké je maximální zatížení jističe 16A?
16A jistič zvládne maximální proud 16 ampér, což odpovídá přibližně 3,68 kW při jednofázovém napětí 230 V.
Jaké je maximální zatížení 20A jističe?
20A jistič pojme maximální proud 20 ampér, tedy asi 4,6 kW při 230 V jednofázovém rozvodu.
Jaký je rozdíl mezi jističem B16 a C16?
Typ B16 vypíná při 3-5násobku jmenovitého proudu, vhodný pro světelné a domácí okruhy, zatímco C16 vypíná při 5-10násobku a je vhodnější pro zařízení s vyššími náběhovými proudy, jako jsou motory.
Jak určit maximální zatížení třífázového jističe 3×25 A?
Třífázový jistič 3×25 A odpovídá přibližnému výkonu 17,3 kW při napětí 400 V a účiníku 1, s doporučenou dlouhodobou zátěží kolem 13-14 kW, což je 80 % jmenovitého proudu.
Co znamená pravidlo 80 % při dlouhodobém zatížení jističe?
Při trvalém zatížení delším než 2-3 hodiny by neměl být překročen 80 % jmenovitého proudu jističe, aby se zabránilo přehřátí a poškození zařízení.
Jaký jistič je vhodný pro motor o výkonu 4 kW?
Pro motor o výkonu 4 kW se doporučuje jistič s charakteristikou C nebo D, který zvládne vyšší náběhové proudy, obvykle 16-20 A podle specifikace motoru.
Co způsobuje časté vybavování jističe?
Časté vybavování jističe může být způsobeno přetížením nad 80 % jmenovitého proudu, nesprávnou charakteristikou jističe nebo poruchou zařízení.
Kdy je nutné vyměnit hlavní jistič?
Výměna hlavního jističe je nutná při častém vybavení, při změně energetických potřeb domácnosti nebo při instalaci nových spotřebičů s vyšším příkonem.
Jak ovlivňuje teplota okolí výkon jističe?
Teplota nad 40 °C snižuje schopnost jističe přenášet proud, což může vést k předčasnému vybavení; je nutné volit jističe s rezervou a vhodným umístěním.
Jaký je maximální proud pro jistič typu D o hodnotě 25 A?
Maximální proud pro jistič typu D 25 A je 25 ampér, ale díky charakteristice D je vhodný pro vyšší spouštěcí proudy až 10-14násobku jmenovité hodnoty.
Jak správně dimenzovat jistič podle průřezu vodiče?
Jistič by měl být dimenzován tak, aby jeho jmenovitý proud nepřekročil maximální proud vodiče; například pro vodič 2,5 mm² je obvyklý jistič 16 A.
Jak ovlivňuje teplota okolí maximální zatížení jističe?
Při zvýšené teplotě okolí nad 30 °C je třeba snížit zatížení jističe o cca 10 % na každých 10 °C, aby nedošlo k jeho přetížení.
Jaká je doporučená rezerva zatížení jističe pro dlouhodobý provoz?
Doporučuje se, aby dlouhodobé zatížení jističe nepřekročilo 80 % jeho jmenovitého proudu pro zajištění bezpečnosti a prodloužení životnosti.
Jak se rozděluje zatížení u třífázového jističe 3×25 A?
Maximální zatížení je 25 A na každou fázi, což znamená celkový proud až 75 A rozdělený rovnoměrně mezi tři fáze.
