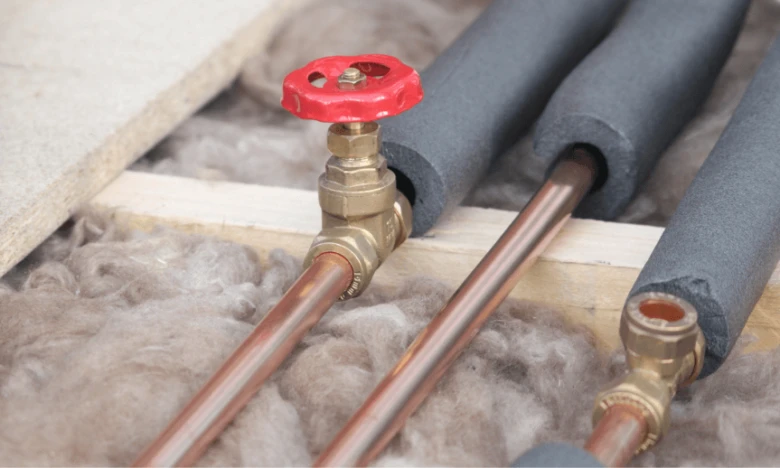

Měděné trubky patří mezi nejpoužívanější materiály v instalatérství díky své odolnosti a tepelným vlastnostem. Přesné rozměry a tloušťka stěny ovlivňují nejen pevnost, ale i objem potrubí, který je klíčový pro správný návrh a výpočty. Správný výběr trubek vyžaduje detailní znalost dostupných velikostí a metod výpočtu objemu.
⭐ Zásadní body
- Měděné trubky mají standardní vnější průměry od 6 do 54 mm s tloušťkou stěny 0,8 až 2 mm.
- Typické topenářské rozměry jsou CU 15×1, CU 18×1 a CU 22×1 (vnější průměr x tloušťka stěny).
- Objem vody v měděné trubce lze vypočítat podle vnitřního průměru a délky trubky.
- Měděné trubky odolávají teplotám až 200-250 °C bez poškození a mají životnost přes 50 let.
- Rozměry měděných trubek se označují podle normy EN 1057, v chladírenských aplikacích se často používají i palcové rozměry (např. 1/4″ = 6,35 mm).
Standardní rozměry měděných trubek a jejich označování
Standardní rozměry měděných trubek se pohybují od vnějšího průměru 6 do 54 mm, přičemž tloušťka stěny dosahuje hodnot od 0,8 do 2 mm podle normy EN 1057. Pro topné systémy a vodovodní instalace jsou nejčastější průměry 15, 18, 22 a 28 mm s tloušťkou stěny obvykle 1 mm, označované například jako CU 15×1, CU 18×1 nebo CU 22×1. V chladírenských systémech a plynových instalacích se používají měděné trubky s rozměry v palcích, například 1/4″ (6,35 mm), 3/8″ (9,52 mm) nebo 1/2″ (12,7 mm) vnějšího průměru, což umožňuje přesné přizpůsobení objemu potrubí a tlakových parametrů.
Jaké jsou standardní rozměry měděných trubek pro topení a chladící systémy?
Měděné trubky pro topné systémy mají standardní vnější průměry 15, 18, 22 a 28 mm s tloušťkou stěny typicky 1 mm, což odpovídá normě EN 1057 a zaručuje požadovanou tvrdost a životnost potrubí. Tvrdé trubky se používají pro pevné a rovné rozvody, polotvrdé pro ohýbání bez tvarovek a měkké pro flexibilní vedení v podlahách. V chladírenských aplikacích jsou běžné palcové rozměry 1/4″ (6,35 mm), 3/8″ (9,52 mm) a 1/2″ (12,7 mm) s tloušťkami stěny od 0,8 mm, které odpovídají požadavkům na tlakové vlastnosti a objem potrubí.
| Vnější průměr (mm) | Tloušťka stěny (mm) | Typické označení |
|---|---|---|
| 15 | 1,0 | CU 15×1 |
| 18 | 1,0 | CU 18×1 |
| 22 | 1,0 | CU 22×1 |
| 28 | 1,0 | CU 28×1 |
Jak se označují měděné trubky a co znamenají jednotlivé části označení?
Označení měděných trubek začíná zkratkou CU, která označuje materiál měď. Následuje vnější průměr trubky v milimetrech a tloušťka stěny oddělená písmenem „x“, například CU 22×1 znamená trubku s vnějším průměrem 22 mm a tloušťkou stěny 1 mm. Toto označení je zásadní pro správný výběr rozměrů, protože přímo ovlivňuje objem měděné trubky a její tlakové vlastnosti. Vnitřní průměr (d) se vypočítá odečtením dvojnásobku tloušťky stěny od vnějšího průměru (D) a slouží pro výpočty průtoku a tlakových ztrát v topných i plynových systémech.
Tip: Častou chybou je nesprávný výběr tloušťky stěny, která nemusí odpovídat tlakové řadě systému, což může vést ke snížení životnosti potrubí. Proto doporučuji volit tloušťku stěny podle konkrétního použití a normy EN 1057.
Pro koho se to hodí vs pro koho NE: Měděné trubky s přesnými rozměry a označením jsou ideální pro topné systémy a rozvody pitné vody, kde je vyžadována vysoká odolnost a dlouhá životnost. Naopak nejsou vhodné do agresivních chemických prostředí bez odpovídající izolace, kde může dojít ke korozi.
Výpočet objemu měděných trubek podle rozměrů
Výpočet objemu měděných trubek podle rozměrů pomáhá přesně určit kapacitu potrubí, což je klíčové pro správné dimenzování instalací vody, topení nebo plynu. Objemová kapacita závisí především na vnitřním průměru a délce trubky, zatímco tloušťka stěny a tvrdost ovlivňují její tlakové vlastnosti a životnost.
Jak spočítat objem měděné trubky podle rozměrů?
Objem měděné trubky se vypočítá podle vzorce objemu válce:
V = π × (d/2)^2 × L, kde d je vnitřní průměr trubky a L její délka.
Například trubka s vnitřním průměrem 15 mm (0,015 m) a délkou 1 m pojme:
V = 3,1416 × (0,015/2)^2 × 1 = 0,0001767 m³, což je přibližně 176,7 ml.
Tento výpočet objemu potrubí je nezbytný pro určení množství média v potrubí a zohlednění tlakových vlastností měděných trubek.
- Změřit vnitřní průměr trubky (d) v metrech
- Změřit délku trubky (L) v metrech
- Dosadit hodnoty do vzorce V = π × (d/2)^2 × L
- Výsledek převést na požadovanou jednotku objemu (např. litry)
Jaké jsou praktické příklady výpočtu objemu měděných trubek?
Pro trubku s vnitřním průměrem 15 mm a délkou 1 metr je objem přibližně 176,7 ml vody. U větší trubky s vnitřním průměrem 22 mm a délkou 2 metry objem vzroste na cca 760 ml. Rozdíly v rozměrech bezešvých měděných trubek se tak přímo promítají do jejich objemové kapacity a ovlivňují tlakové vlastnosti.
Tyto příklady ukazují, jak rozměry měděných trubek ovlivňují celkový objem média v potrubí a pomáhají správně navrhnout instalace topení, vody nebo plynu s ohledem na tlak a životnost materiálu.
- Vypočítat objem trubky 15 mm × 1 m – 176,7 ml
- Vypočítat objem trubky 22 mm × 2 m – 760 ml
- Porovnat výsledky pro výběr vhodného rozměru dle požadavků systému
- Zohlednit tloušťku stěny a tvrdost při posouzení tlakových vlastností
Typy měděných trubek podle tvrdosti a jejich rozměrové rozdíly
Tvrdost měděných trubek zásadně ovlivňuje jejich rozměry, objem i možnosti montáže. Tvrdé měděné trubky mají tloušťku stěny až 2 mm a jsou dodávány v tyčích. Díky vysoké pevnosti jsou ideální pro instalace vyžadující odolnost proti tlaku a mechanickému namáhání. Polotvrdé měděné trubky představují kompromis mezi pevností a ohybností – umožňují mírné ohyby bez použití tvarovek a mají střední tloušťku stěny, typicky kolem 1,0 mm. Měkké měděné trubky se vyznačují vysokou flexibilitou, dodávají se ve svitcích a mají stěnu přibližně 0,8 mm, což usnadňuje jejich montáž v chladírenských systémech či tam, kde je potřeba časté ohýbání.
Rozdíly v rozměrech měkkých a tvrdých trubek jsou klíčové při výpočtu objemu měděné trubky i tlakových vlastností potrubí. Tvrdé trubky mají nižší objem vzhledem k větší tloušťce stěny, což zvyšuje jejich nosnost při zachování rozměrů.
- Tvrdé měděné trubky – tloušťka stěny až 2 mm, vysoká pevnost, dodávány v tyčích
- Polotvrdé měděné trubky – střední tloušťka stěny, umožňují mírné ohýbání bez tvarovek
- Měkké měděné trubky – flexibilní, tloušťka stěny kolem 0,8 mm, dodávány ve svitcích
Jaké jsou standardní rozměry měděných trubek a potrubí
Standardní rozměry se liší podle typu trubky, přičemž tvrdé a polotvrdé mají pevnější rozměrový profil než měkké trubky, což je klíčové pro správný výpočet objemu potrubí a jeho tlakové vlastnosti.
Tloušťka stěny, tlakové vlastnosti a průtok měděných trubek
Tloušťka stěny měděných trubek přímo ovlivňuje jejich tlakové vlastnosti a průtok média potrubím. Silnější stěna zvyšuje odolnost proti tlaku, ale zároveň snižuje vnitřní průměr, což má vliv na objem měděných trubek a průtokové parametry. Tlakové řady PN, například PN10, PN16 a PN25, určují maximální provozní tlak, který trubka při dané tloušťce stěny zvládne.
Jak se měří tloušťka stěny měděných trubek
Tloušťka stěny měděných trubek se měří mikrometrem s přesností na 0,1 mm. Standardní rozmezí tloušťky stěny měděných trubek se pohybuje od 0,8 do 2 mm, což odpovídá různým typům a použitím trubek v instalacích.
Vliv tloušťky stěny na tlakové ztráty a průtok
Zvýšení tloušťky stěny měděné trubky znamená snížení jejího vnitřního průměru, což způsobuje zvýšení tlakových ztrát a redukci průtoku média. Tlakové vlastnosti měděných trubek jsou proto úzce spjaty s tloušťkou stěny, protože větší tloušťka umožňuje vyšší provozní tlak v rámci příslušné tlakové řady PN.
| Tloušťka stěny (mm) | Vnitřní průměr (mm) | Maximální tlak PN (bar) |
|---|---|---|
| 0,8 | 15,4 | PN10 (10 bar) |
| 1,0 | 14,8 | PN16 (16 bar) |
| 2,0 | 12,8 | PN25 (25 bar) |
Tip: Při výpočtu objemu potrubí je nutné přesně znát vnitřní průměr, protože ten určuje skutečný průtok a objem média v měděných trubkách.

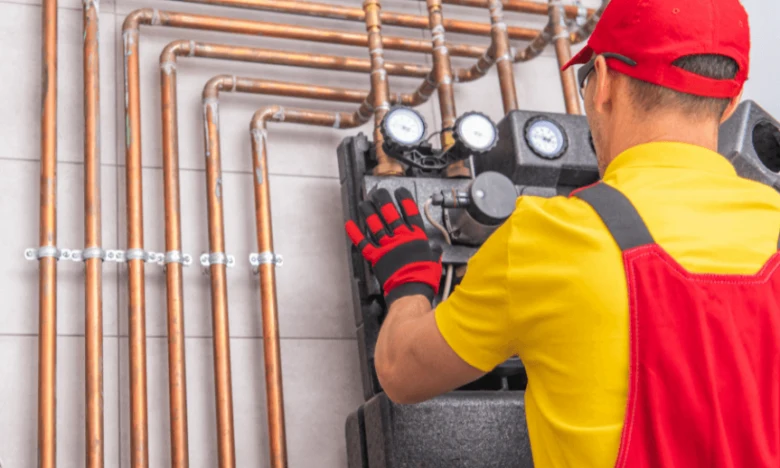

Životnost, odolnost a využití měděných trubek v praxi
Měděné trubky patří díky své vysoké životnosti a odolnosti mezi nejoblíbenější materiály pro instalace topení, klimatizace i plynovodů. Jejich životnost přesahuje běžně 50 let, což je dáno mimo jiné výraznou odolností proti korozi a stabilitou materiálu při dlouhodobém zatížení. Měď odolává teplotám až 250 °C, což ji činí vhodnou pro rozvody teplé vody i topení, kde jsou běžné provozní teploty kolem 90 °C.
Díky různým rozměrům měděných trubek je možné přesně přizpůsobit potrubí konkrétním potřebám instalace. Výpočet objemu měděných trubek podle jejich rozměrů a tloušťky stěny pomáhá navrhnout systém s požadovanou průtočností a tlakem. Tvrdost měděných trubek ovlivňuje jejich montážní možnosti a odolnost vůči mechanickému poškození.
- Vysoce odolné proti korozi i chemickým vlivům běžného prostředí
- Vhodné pro topení, klimatizaci a plynovody s tlakem do 10 barů
- Tloušťka stěny měděných trubek ovlivňuje tlakové vlastnosti a nosnost potrubí
- Rozdíly v rozměrech bezešvých měděných trubek umožňují použití v různých průmyslových aplikacích
Tip: Na co si dát pozor – měděné trubky bez dostatečné izolace nejsou vhodné do agresivního prostředí, například v půdách s vysokým obsahem síranů, kde může dojít k urychlené korozi. Pro koho se to hodí: ideální pro běžné domácí instalace i průmyslové rozvody, naopak pro velmi agresivní chemické prostředí je lepší volit speciální materiály.
Časté dotazy a praktické rady k měděným trubkám a potrubí
Jaké jsou standardní rozměry měděných trubek a potrubí?
Standardní vnější průměry měděných trubek jsou 15, 18, 22 a 28 mm s tloušťkou stěny obvykle 1 mm podle normy EN 1057. Tyto rozměry pokrývají většinu aplikací v topení a vodoinstalacích.
Jak spočítat objem měděné trubky podle rozměrů?
Výpočet objemu potrubí se provádí vzorcem V = π (d/2)^2 L, kde d je vnitřní průměr v metrech a L délka v metrech. Přesný objem pomáhá při plánování objemu média v systému.
Jaký je vnitřní průměr měděných trubek na plyn?
Pro plynovody se používají měděné trubky s vnitřními průměry od 10 do 20 mm, které odpovídají vnějším průměrům 12 až 22 mm s různou tloušťkou stěny podle potřeby.
Jaká je tloušťka stěny měděných trubek a její vliv?
Tloušťka stěny měděných trubek se pohybuje mezi 0,8 až 2 mm; standardně 1 mm. Silnější stěna zvyšuje tlakové vlastnosti, ale snižuje objem média v potrubí.
Jaké jsou tlakové vlastnosti měděných trubek?
Měděné trubky běžně odolávají tlakům PN10, PN16 až PN25 podle tloušťky stěny a průměru. Výběr musí odpovídat požadavkům konkrétní instalace.
Jak se liší tvrdost měděných trubek a jak to ovlivňuje rozměry?
Měkké trubky jsou flexibilní a prodávají se ve svitcích, tvrdé trubky mají větší pevnost a dodávají se v tyčích. Tvrdost ovlivňuje montážní postupy a přesnost rozměrů.
Jaká je životnost měděných trubek?
Při správné montáži a podmínkách může životnost měděného potrubí přesáhnout 50 let bez výrazné koroze či únavy materiálu.
Jaké jsou běžné metody montáže měděného potrubí?
Nejčastější jsou pájení a lisovací spoje, které zajišťují těsnost a mechanickou pevnost. Nesprávné pájení patří mezi časté chyby.
Jaké jsou typické délky měděných trubek?
Standardní délky jsou 1 m, 20 m, 25 m a 50 m, liší se podle typu trubky a určení.
Jak vypočítat objem měděného potrubí podle délky a průměru?
Pro přesný výpočet použijte vzorec V = π (d/2)^2 L, kde d je vnitřní průměr v metrech, L délka. Tento postup pomáhá správně navrhnout kapacitu systému.
Jak se měří tloušťka stěny měděné trubky?
Používá se mikrometr s přesností 0,1 mm. Přesné měření tloušťky stěny je zásadní pro určení tlakové odolnosti a vhodnosti trubky.
Jaký je rozdíl rozměrů mezi bezešvými a taženými měděnými trubkami?
Bezešvé trubky mají často větší tloušťku stěny a vyšší pevnost než tažené, což ovlivňuje jejich použití zejména v tlakových aplikacích.
Jak se značí měděné trubky podle normy EN 1057?
Označení vypadá jako CU průměr x tloušťka stěny, například CU 22×1 znamená vnější průměr 22 mm a tloušťku stěny 1 mm.
Jaké jsou rozměry měděných trubek pro vodovodní instalace?
Pro vodovod se často používají průměry 15, 18, 22 a 28 mm, které zajišťují dostatečný průtok a tlakovou odolnost.
Jaký vliv má tloušťka stěny na průtok vody v měděné trubce?
Větší tloušťka stěny snižuje vnitřní průměr, což omezuje průtok a může zvýšit tlakové ztráty v systému.
Jaké barvy značí tvrdost měděných trubek?
Barvy pomáhají identifikovat tvrdost trubek – měkké, polotvrdé a tvrdé – ale nejsou celoplošně standardizovány.
Jaký tlak vydrží měděná trubka podle rozměrů?
Tlaková odolnost závisí na tloušťce stěny a průměru, například trubky s tloušťkou 1 mm vydrží tlak až 16 barů (PN16).
Jaká je cena měděných trubek ve srovnání s plastovými?
Cena měděných trubek je vyšší, ale investice se vyplatí díky dlouhé životnosti a vyšší odolnosti vůči mechanickému poškození.
Jaká je doporučená teplota pro provoz měděných trubek?
Měděné trubky bez poškození snesou teploty až 200-250 °C, což je vhodné pro topení i některé průmyslové aplikace.
Jaké jsou nejčastější chyby při montáži měděných trubek?
Nejčastější chybou je nesprávné pájení, které může vést k netěsnostem, a dále nedostatečná izolace proti korozi a nepřesné řezání trubek.
