Betonářská ocel je klíčovým prvkem pro zajištění pevnosti a stability moderních konstrukcí. Mezi nejčastěji používané typy patří žebírkovaná výztuž, roxor a kari síť, které se liší tvarem, rozměry i způsobem použití. Správný výběr a správná instalace ocelové výztuže výrazně ovlivňují životnost a bezpečnost staveb.
Nejpodstatnější body
- Betonářská ocel se vyrábí v průměrech od 4,6 mm do 40 mm a délce až 14 metrů.
- Žebírková ocel zajišťuje pevné spojení s betonem díky tvarovaným výstupkům na povrchu.
- Výztuž se dodává ve formě tyčí, svitků, kari sítí a armokošů s různými rozměry a hmotnostmi.
- Průměrné hmotnosti oceli podle průměru se pohybují od 0,222 kg/m (6 mm) do 15,43 kg/m (50 mm).
- Výztuž slouží k přenosu tahových sil v konstrukcích, kde beton odolává hlavně tlaku.
Co je betonářská ocel a jaké má vlastnosti
Betonářská ocel představuje základní prvek výztuže v železobetonu, kde plní roli přenášení tahových sil, které beton sám nezvládá. Výztuž může mít hladký nebo žebírkovaný povrch, přičemž žebírkovaná ocel zajišťuje pevnější spojení s betonem a tím i vyšší pevnost celé konstrukce. Průměr výztuže se běžně pohybuje od 4,6 mm do 40 mm a volí se podle typu konstrukce a požadovaných mechanických vlastností.
Jaké jsou základní vlastnosti betonářské oceli?
Betonářská ocel se vyrábí v průměrech od 4,6 mm do 40 mm a nabízí dvě hlavní povrchové úpravy – hladkou a žebírkovanou. Hladký povrch slouží především tam, kde není kladen tak velký důraz na adhezi, zatímco žebírkovaný povrch podporuje pevné spojení s betonem, což je zásadní pro správnou funkci výztuže v konstrukci. Díky této adhezi se výrazně zvyšuje pevnost spojení mezi betonem a ocelí, což přispívá k celkové trvanlivosti železobetonu. Žebírkovaná výztuž, často označovaná jako roxor, se proto používá v nosných prvcích staveb.
Co je betonářská výztuž a proč se používá ve stavebnictví?
Betonářská výztuž je ocelová výztuž, která se přidává do betonu, aby přenesla tahové síly, které beton sám nezvládá, protože beton je pevný zejména v tlaku, ale křehký v tahu. Použití výztuže zvyšuje pevnost a odolnost konstrukcí, jako jsou základy, sloupy, věnce nebo mostní nosníky. Výztuž může být ve formě prutů, roxorů nebo kari sítí, které se navzájem kombinují podle projektových požadavků. Správné dimenzování průměru výztuže a jejího rozložení je klíčové pro bezpečnost a trvanlivost železobetonové konstrukce.

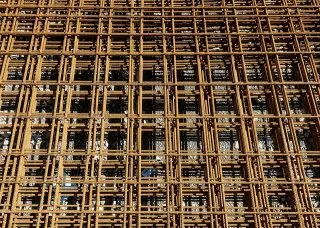

Typy a formy dodání betonářské výztuže
Betonářská ocel se ve stavebnictví dodává v několika základních formách, které umožňují efektivní využití výztuže podle typu konstrukce a konkrétních požadavků na montáž. Základní formy zahrnují tyče, svitky a kari sítě, přičemž každá z nich má své specifické parametry v délce, průměru a hmotnosti.

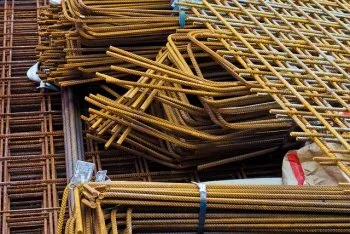

Jaké jsou formy dodání betonářské výztuže?
Betonářská ocel se standardně dodává v tyčích, jejichž délka se pohybuje od 1 do 14 metrů. Svitky výztuže mají průměr drátu v rozmezí 4,6 až 16 mm a hmotnost svitku se pohybuje mezi 1 až 3 tunami. Kari sítě jsou vyráběny v rozměrech 2×6 metrů a skládají se z žebírkované výztuže, která odpovídá standardním průměrům. Výběr formy dodání závisí na konstrukčním řešení železobetonu a způsobu zpracování materiálu na stavbě.
Jaký je průměr betonářské výztuže a jak se liší podle formy?
Průměr betonářské výztuže se pohybuje od 4,6 mm do 40 mm podle typu použité oceli a konstrukčních požadavků. Svitky se vyrábějí s průměrem drátu od 4,6 do 16 mm, což je vhodné pro menší nebo tvarově složitější výztužné prvky. Tyče mohou mít průměry v celém rozsahu, včetně roxorů, které jsou žebírkované oceli používané zejména pro základové konstrukce. Kari sítě využívají dráty o průměru odpovídajícím běžné žebírkované výztuži, což usnadňuje jejich montáž a zajišťuje pevnostní parametry konstrukce.
| Forma výztuže | Délka / rozměr | Průměr oceli (mm) | Hmotnost svitku (t) |
|---|---|---|---|
| Tyče | 1-14 m | 4,6-40 | – |
| Svitky | – | 4,6-16 | 1-3 |
| Kari sítě | 2×6 m | standardní průměry | – |
Tip: Roxory se často používají v betonářské výztuži pro základy díky jejich žebírkové úpravě, která zvyšuje přilnavost betonu. Pro konstrukce s vyššími nároky na pevnost volte větší průměry tyčí, u jemnějších prvků jsou vhodné svitky.
Normy a označení betonářské oceli
Betonářská ocel se ve stavebnictví používá k vyztužení betonu, což zvyšuje jeho pevnost a odolnost vůči tahovým silám. Pro zajištění kvality a bezpečnosti vyztužovacích prvků platí normy DIN 488, ČSN 10505 a evropská norma EN 1992, která zahrnuje označení jako B500A, B500B a B550A. Tyto normy přesně definují mechanické vlastnosti oceli, například mez kluzu 500 MPa u B500B, a povrchové úpravy, mezi které patří žebírkovaná výztuž známá také jako roxor nebo armovací železo.
Normy stanovují i doporučený průměr výztuže pro různé konstrukce a zajišťují kompatibilitu s projekty železobetonu. Typicky se žebírkovaná výztuž používá místo hladké oceli, protože lepší zajišťuje spojení s betonem.
- Normy DIN 488 a ČSN 10505 upravují technické parametry betonářské oceli
- Označení B500B označuje ocel s vysokou pevností a vhodností pro nosné konstrukce
- Roxory se používají zejména v základech a železobetonových prvcích pro zvýšení pevnosti
- Tabulky betonářské výztuže pomáhají při projektování správného množství a průměru výztuže

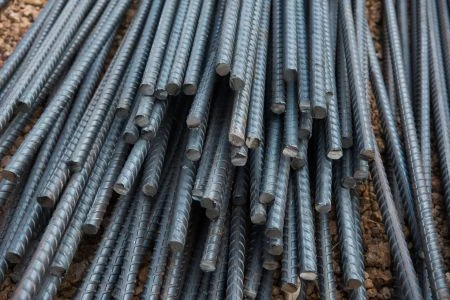

Kdy a proč se používají Roxory v betonářské výztuži
Roxory, tedy žebírkovaná ocel s označením B500B, se používají k zajištění pevného spojení mezi betonem a ocelí. Díky žebírkám se zlepšuje přenos tahových sil, což je klíčové zejména u základů a nosných konstrukcí. Použití roxorů odpovídá normám a přispívá k dlouhodobé stabilitě železobetonu.
Použití betonářské výztuže v konstrukcích

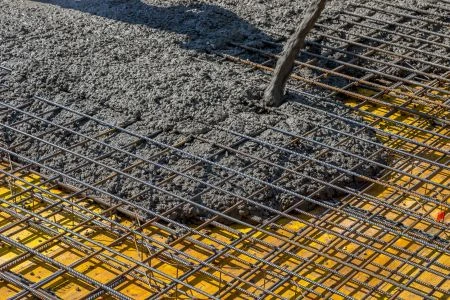

Použití betonářské výztuže v konstrukcích je klíčové pro zajištění pevnosti a stability železobetonu. Beton sám dobře odolává tlaku, ale špatně přenáší tahové síly, které do konstrukce působí při zatížení. Proto se do betonu přidává betonářská ocel, nejčastěji žebírkovaná výztuž nebo roxory, které tyto tahové síly přebírají a rozkládají.
Výztuž se používá v různých nosných prvcích:
- Sloupy a věnce, kde zajišťuje odolnost proti ohybu a smyku
- Základové desky, kde přenáší tahy vznikající při zatížení stavby a pohybu zeminy
- Mostní nosníky a balkóny, které musí unést dynamické a statické zatížení
- Prefabrikáty, kde kari sítě zaručují přesnou rozložení výztuže podle projektu
Proč se do betonu přidává ocelová výztuž?
Ocelová výztuž B500B s průměrem výztuže obvykle od 8 do 25 mm zvyšuje pevnost konstrukce a zabraňuje vzniku trhlin. Nejčastější chyby při použití výztuže spočívají v nedodržení správného krytí betonu nebo nesprávné montáži, což může vést k rychlejšímu korozi a snížení životnosti konstrukce. Výztuž je nezbytná pro bezpečné a dlouhodobé fungování železobetonových staveb.
Statické principy a návrh výztuže v železobetonových konstrukcích
Statické principy a návrh výztuže v železobetonových konstrukcích představují základ pro správnou funkci stavebních prvků. Beton odolává převážně tlakové síle, zatímco ocelová výztuž přenáší tahové síly, zejména ve spodní části průřezu. Správný návrh vyztužení, včetně volby průměru výztuže a typu materiálu, je zásadní pro bezpečnost i trvanlivost konstrukce.
Princip přenosu sil v železobetonu
Beton v železobetonové konstrukci odolává hlavně tlakové síle, zatímco betonářská ocel, zejména žebírkovaná výztuž, přenáší tahové síly umístěné ve spodní části průřezu. Třmínky pak zajišťují stabilitu výztuže proti smykovým silám a brání jejímu vybočení. Tento princip umožňuje optimální využití vlastností obou materiálů.
Chemické složení a korozní ochrana
Betonářská ocel obsahuje uhlík a legující prvky, které ovlivňují její korozní odolnost. Významnou roli hraje ochranná vrstva betonu, která brání pronikání vlhkosti a kyslíku. Použití korozně odolných ocelí a správná betonáž výrazně prodlužují životnost konstrukce.
Návrh a procento vyztužení
Procento vyztužení železobetonu se obvykle pohybuje mezi 0,5 % až 2 % objemu průřezu podle zatížení a typu konstrukce. Doporučený průměr betonářské výztuže pro základy bývá od 12 do 20 mm. Pro návrh se často využívají tabulky betonářské výztuže a jejich využití při projektování výrazně usnadňuje dimenzování.
Častá chyba: poddimenzování průměru výztuže nebo nedostatečné zajištění proti korozi vede ke snížení únosnosti a životnosti.
Pro koho se to hodí: návrh a montáž vyztužení je klíčový pro projektanty a statiky, méně vhodné pro laiky bez odborného dohledu.
Technické parametry a hmotnost betonářské oceli
Technické parametry betonářské oceli určují její hmotnost, která přímo závisí na průměru výztuže. Průměr oceli se obvykle pohybuje od 6 mm do 50 mm a ovlivňuje jak statickou únosnost, tak množství materiálu potřebného pro železobetonové konstrukce. Pro přesné výpočty spotřeby výztuže a návrh konstrukce jsou nezbytné tabulky betonářské výztuže, které uvádějí hmotnosti jednotlivých průměrů. Roxory, tedy žebírkovaná výztuž, se často používají pro zvýšení pevnosti a lepší přilnavost k betonu, přičemž průměr výztuže pro základy běžně začíná na 12 mm.
| Průměr oceli (mm) | Hmotnost (kg/m) | Použití |
|---|---|---|
| 6 | 0,222 | Kari síť, lehké výztuže |
| 12 | 0,888 | Základy, stěny |
| 25 | 3,853 | Sloupy, nosníky |
| 50 | 15,43 | Speciální konstrukce |
Tip: Přesné stanovení hmotnosti oceli podle průměru výrazně usnadňuje návrh vyztužení a optimalizuje náklady na materiál v železobetonových konstrukcích.

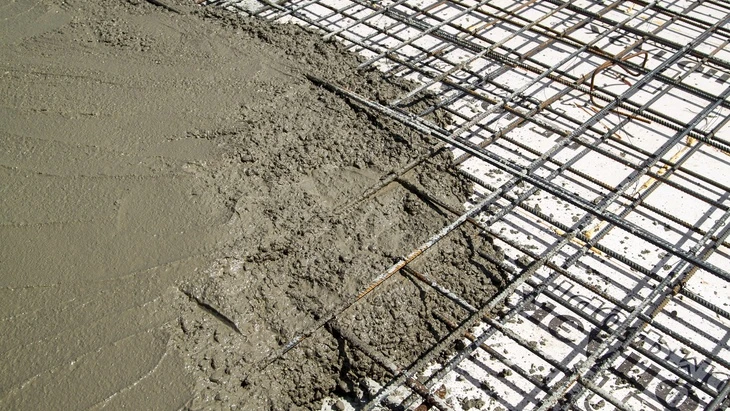

Zpracování a montáž betonářské výztuže
Zpracování a montáž betonářské výztuže vyžaduje přesnost podle výkresové dokumentace. Výztuž se stříhá a ohýbá do maximálního průměru 32 mm, přičemž se používá žebírkovaná výztuž nebo roxor podle potřeby. Správná montáž spočívá v umístění výztuže do tažené části průvlaku nebo jiné konstrukce, kde ocelová výztuž přenáší tahové síly a zvyšuje pevnost železobetonu. Častou chybou je nesprávné rozložení kari sítě nebo nedodržení krytí betonu, což může výrazně snížit životnost konstrukce.
Praktický návod na montáž ocelové výztuže do betonu
- Stříhání výztuže – podle projektové dokumentace na požadované délky a průměr výztuže do 32 mm
- Ohýbání výztuže – tvarování podle výkresů s ohledem na minimální poloměr ohybu
- Uložení výztuže – do tažené části konstrukce, zejména průvlaků a nosníků
- Zajištění polohy – upevnění pomocí drátu nebo speciálních spon, aby výztuž neměla kontakt s bedněním
- Kontrola krytí – dodržení minimální vrstvy betonu nad výztuží podle normy ČSN
Tip: Pro montáž výztuže vždy využijte tabulky betonářské výztuže a jejich využití při projektování, abyste přesně určili průměr a množství oceli potřebné pro konkrétní konstrukci.
Pokročilé technologie a ekologické aspekty výroby oceli
Pokročilé technologie výroby oceli a jejich vliv na životnost konstrukcí
Předpínání betonářské oceli zvyšuje pevnost železobetonových konstrukcí tím, že ocel trvale působí tahem před zatížením konstrukce. Tento proces snižuje vznik trhlin a prodlužuje životnost staveb až o 30-50 % ve srovnání s běžnou výztuží. Při návrhu vyztužení je klíčové zvolit správný průměr oceli, obvykle mezi 6 až 32 mm, a použít žebírkovanou výztuž (roxory) pro optimální soudržnost s betonem. Žebírkovaná ocel zajišťuje pevné mechanické spojení s betonem, což je nezbytné pro přenos tahových sil a stabilitu konstrukce.
Recyklace oceli představuje zásadní ekologický přínos ve výrobě betonářské výztuže. Zpracování recyklované oceli snižuje spotřebu primárních surovin až o 70 % a emise CO2 o více než 50 % oproti výrobě z rud. Výroba kari sítí a roxorů z recyklované oceli podle norem ČSN 10505 a EN B500B zajišťuje vysokou kvalitu a zároveň minimalizuje ekologickou stopu stavebních materiálů. Udržitelné stavebnictví proto klade důraz na využití oceli s certifikovaným podílem recyklátu.
- Předpínání betonářské oceli prodlužuje životnost konstrukcí o 30-50 %
- Recyklace oceli snižuje spotřebu surovin až o 70 % a emise CO2 o více než 50 %
- Průměr výztuže 6-32 mm volíme podle statického návrhu a typu konstrukce
- Žebírkovaná výztuž (roxory) zajišťuje mechanickou adhezi betonu a oceli dle ČSN a EN norem
Metody kontroly kvality betonářské výztuže na stavbě
Vizuální inspekce betonářské výztuže
Vizuální kontrola betonářské výztuže odhaluje mechanická poškození, korozi, praskliny a deformace žebírkované oceli (roxorů). Zvláštní pozornost věnujte kontrole žebírek, které zajišťují pevné spojení s betonem, a případným známkám rzi, jež snižují přilnavost. Poškozené nebo zkorodované tyče je nutné vyměnit, protože koroze snižuje průřezovou plochu a tím i pevnost výztuže.
Měření průměru a rozměrů výztuže
Přesné měření průměru betonářské výztuže provádějte s tolerancí ±0,1 mm, aby odpovídal projektové dokumentaci a normě ČSN 10505. Například doporučený průměr výztuže pro základové pásy se obvykle pohybuje mezi 12 až 16 mm v závislosti na zatížení. Použití menšího průměru než specifikovaného může výrazně snížit únosnost konstrukce.
Testování mechanických vlastností oceli
Pevnost betonářské oceli se ověřuje standardními zkouškami podle ČSN EN 10080 a ČSN 10216, které zahrnují tahové testy a kontrolu mezní pevnosti. Betonářská ocel třídy B500B musí dosahovat minimální mezní pevnosti 500 MPa. Dodržení těchto parametrů je klíčové pro správné přenášení tahových sil v železobetonu.
Použití tabulek a normativních hodnot
Pro správný výběr a kontrolu výztuže využijte tabulky betonářské oceli, které uvádějí hmotnost na metr délky, průměry a doporučené použití. Například tyč o průměru 12 mm váží přibližně 0,888 kg/m. Tyto údaje pomáhají přesně spočítat množství materiálu a zamezit chybám v projektování a montáži.
Doporučené postupy kontroly před betonáží
- Proveďte kompletní vizuální kontrolu kari sítí a roxorů před montáží, zejména kontrolu svařovaných spojů a rovinnost výztuže.
- Změřte průměr jednotlivých prutů s přesností na 0,1 mm, aby odpovídal projektové dokumentaci.
- Ověřte certifikáty kvality dodavatele výztuže a výsledky laboratorních testů pevnosti.
- Zajistěte správné uložení a kotvení výztuže podle statického návrhu a ČSN norem.
Tip: Častou chybou je přehlédnutí koroze nebo mechanického poškození roxorů před betonáží, což může vést ke snížení únosnosti železobetonové konstrukce a vzniku trhlin. Kontrola kvality výztuže je nezbytná u všech nosných konstrukcí, zatímco u malých drobných oprav bez statických nároků lze kontrolu provést méně důkladně.
Časté dotazy
Co je betonářská výztuž a proč se používá?
Betonářská výztuž je ocelová výztuž používána k přenosu tahových sil, které beton sám nezvládá, čímž zvyšuje pevnost konstrukce.
Jaký je doporučený průměr betonářské výztuže pro základy?
Nejčastěji se používají průměry od 6 do 16 mm, délky tyčí jsou běžně 6 až 12 metrů.
Co znamená označení B500B u betonářské oceli?
Označení B500B značí ocel s minimální pevností v tahu 500 MPa a žebírkovaným povrchem pro lepší spojení s betonem.
Jaké procento vyztužení se používá u železobetonu?
Procento vyztužení se obvykle pohybuje mezi 0,5 % až 2 % objemu průřezu dle zatížení a typu konstrukce.
Jak se betonářská ocel vyrábí a dodává?
Výroba probíhá podle norem DIN 488 a ČSN 10505, dodává se v tyčích 1-14 m, svitcích 1-3 tuny a kari sítích 2×6 m.
Jak probíhá montáž výztuže na stavbě?
Výztuž se stříhá a ohýbá až do průměru 32 mm podle výkresové dokumentace a montuje do tažené části konstrukce.
Jaké jsou nejčastější chyby při použití betonářské výztuže?
Chyby zahrnují nesprávné umístění výztuže, nedostatečné zakrytí betonem a nepřesné ohýbání či stříhání tyčí.
Jak se kontroluje kvalita betonářské výztuže na stavbě?
Kontrola zahrnuje vizuální inspekci, měření průměru a testy pevnosti materiálu podle normy.
Jaké jsou ekologické aspekty výroby betonářské oceli?
Výroba využívá recyklaci oceli a moderní technologie snižující emise CO2, což přispívá k udržitelnosti.
Co je předpínání a jak ovlivňuje životnost konstrukcí?
Předpínání je technologie, která zvyšuje pevnost a životnost konstrukcí díky předpětí ocelových prutů.
Jaký je rozdíl mezi hladkou a žebrovanou betonářskou výztuží?
Žebrovaná výztuž má na povrchu žebra zajišťující lepší přilnavost k betonu, zatímco hladká výztuž nemá tyto výstupky a používá se méně často.
Jak správně číst pracovní diagram oceli pro betonářskou výztuž?
Pracovní diagram ukazuje závislost napětí a deformace oceli; klíčový je mez kluzu, která je u B500B cca 500 MPa.
Jaké normy a označení platí pro betonářskou ocel ve stavebnictví?
V ČR se používá norma ČSN EN 10080, označení B500B znamená ocel s minimální mezí kluzu 500 MPa a žebrovaným povrchem.
Jaké jsou základní typy betonářské výztuže a jejich formy dodání?
Výztuž se dodává ve formě prutů o průměru 6-40 mm nebo ve svazcích, typicky hladká nebo žebrovaná.
Jak se správně navrhuje procento vyztužení v železobetonových konstrukcích?
Procento vyztužení se obvykle pohybuje mezi 0,5 % a 2 % průřezu podle typu konstrukce a zatížení.
