Jak správně používat segrovky a segerové podložky v praxi

Segrovky a segerové podložky patří mezi základní pojistné prvky používané k zajištění součástí na hřídeli proti nechtěnému vysunutí. Správná volba a montáž pojistného kroužku výrazně ovlivňuje bezpečnost a funkčnost mechanických spojů. Naučíte se, jak používat ségrovky kleště a rozpoznat rozdíl mezi vnitřní a třmenovou segrovkou pro efektivní a spolehlivou instalaci.

Co jsou segrovky a segerové podložky a k čemu slouží

Segrovky a segerové podložky slouží k zabezpečení čepů proti osovému posuvu tím, že spolehlivě drží pojistný kroužek na hřídeli nebo v díře. Tyto pojistné kroužky se dělí na vnitřní (DIN 472), které se montují do drážky v díře, a vnější (DIN 471), které se nasazují na hřídel. Třmenový pojistný kroužek je specifický typ, který umožňuje snadnější montáž a demontáž pomocí ségrovky kleští.

Segrovka, známá také jako pojistný kroužek, byla patentována v roce 1927 Hugem Heiermannem a její výroba je dodnes spojována s firmou Seeger-Orbis. Tento pružný kroužek zabraňuje posuvu součástí na ose, čímž zajišťuje mechanickou stabilitu spoje. Pojistný kroužek do díry pracuje ve spojení se segrovkou tak, že se zasune do drážky uvnitř otvoru a brání tak osovému pohybu součástí.

K čemu slouží segrovky a segerové podložky

• Zajišťují čepy a hřídele proti nechtěnému posuvu podél osy
• Existují vnitřní segrovky (DIN 472) pro upevnění v díře a vnější pojistné kroužky (DIN 471) pro nasazení na hřídel
• Třmenový pojistný kroužek usnadňuje manipulaci při montáži a demontáži pomocí speciálních kleští
• Patent Hugem Heiermannem v roce 1927 položil základ moderních pojistných kroužků používaných v mechanice

Typy segrovek a jejich normy (vnitřní, vnější, třmenové)

Typy segrovek a jejich normy (vnitřní, vnější, třmenové) představují základní přehled pojistných kroužků používaných v mechanice. Každý typ segrovky je navržen pro specifickou aplikaci a odpovídá příslušné normě, která stanovuje rozměry i funkční parametry.

Jak se liší vnější, vnitřní a třmenové segrovky podle norem DIN

Vnější segrovka podle normy DIN 471 slouží jako pojistný kroužek na hřídel. Nasazuje se zvenčí a zabraňuje axiálnímu posuvu součástí na hřídeli. Naproti tomu vnitřní segrovka dle DIN 472 se vkládá jako pojistný kroužek do díry, tedy do otvoru v součásti, kde plní stejnou funkci proti posunu. Třmenový pojistný kroužek, normovaný podle DIN 6799, je otevřený kroužek, který se používá u menších průměrů od 1,5 do 22 mm a umožňuje snadnou montáž a demontáž díky své konstrukci a pružnosti. Tyto normy definují přesné rozměry i tvar segrovek, což zaručuje jejich správnou funkci v konkrétních aplikacích.

Typ segrovky	Norma	Umístění	Rozměry (mm)
Segrovka vnější	DIN 471	Na hřídel	dle velikosti hřídele
Segrovka vnitřní	DIN 472	Do díry	dle průměru díry
Třmenový pojistný kroužek	DIN 6799	Na hřídel nebo do díry (otevřený)	1,5-22

Tipy na montáž segrovek podle typu a normy

Při montáži vnější segrovky (DIN 471) je potřeba ji pevně nasadit na hřídel, přičemž správná velikost pojistného kroužku musí odpovídat průměru hřídele. Vnitřní segrovky (DIN 472) se zasouvají do díry, kde musí přesně sedět, aby zabránily axiálnímu pohybu součásti. Montáž třmenového pojistného kroužku (DIN 6799) vyžaduje použití vhodných kleští na segrovky s odpovídajícím tvarem a velikostí, které umožňují jeho otevření a bezpečné nasazení nebo sejmutí. Velikost třmenových segrovek se pohybuje od 1,5 do 22 mm, proto je nutné vybrat přesnou velikost podle průměru hřídele nebo díry. Při montáži je třeba zabránit deformaci kroužku, což by mohlo snížit jeho funkčnost.

Tip: Nejčastější chybou je použití nesprávného typu nebo velikosti segrovky, což vede k neúčinnému zajištění a možnému poškození součástí.

Použití třmenového pojistného kroužku a segerové podložky je vhodné zejména u menších průměrů a tam, kde je vyžadována rychlá montáž a demontáž. Naopak u větších a zatížených hřídelí se doporučuje volit pevnější vnější nebo vnitřní segrovky podle příslušné normy.

Jaké nástroje použít pro instalaci segerových podložek a segrovek zahrnují speciální kleště na pojistné kroužky, které usnadňují manipulaci a zabraňují deformaci segrovky během montáže.

Jak vybrat správnou segrovku a segerovou podložku podle velikosti

Jak vybrat správnou segrovku a segerovou podložku pro daný průměr hřídele

Výběr správné velikosti segrovky a segerové podložky vždy vychází z průměru hřídele nebo otvoru, který má být zajištěn. Standardní rozsah velikostí segrovek se pohybuje od 1,5 do 32 mm. Přesná volba velikosti je zásadní pro bezpečné upevnění pojistného kroužku na hřídel i do díry a zajištění správné funkce celého spoje.

Segrovka vnitřní se používá pro upevnění uvnitř otvoru, zatímco vnější pojistný kroužek se nasazuje kolem hřídele. Při nesprávné velikosti vzniká riziko uvolnění nebo poškození, což může vést k selhání mechanického spoje. Z tohoto důvodu je potřeba pečlivě změřit průměr hřídele nebo otvoru.

Jak správně použít segrovku a segerové podložky

1. Změřit průměr hřídele nebo otvoru – použijte posuvné měřítko pro přesnost
2. Vybrat segrovku odpovídající průměru – velikost segrovky musí přesně sedět na hřídel nebo do díry
3. Použít ségrovky kleště – usnadní nasazení vnitřního i vnějšího pojistného kroužku bez deformace
4. Nasadit pojistný kroužek a segerovou podložku na hřídel – ujistěte se o pevnosti upevnění bez vůle

Tip: Častá chyba je použití větší segrovky, která nedrží pevně, nebo menší, která se špatně nasazuje a deformuje. Pro bezpečnou funkci zvolte vždy přesný rozměr.

Nástroje a kleště používané při montáži segrovek

Pro správnou instalaci segrovek a segerových podložek jsou nezbytné vhodné nástroje, které usnadní práci a zajistí bezpečné upevnění pojistných kroužků. Výběr správných kleští závisí na typu segrovky i prostoru, kde bude montáž probíhat.

Jak vybrat správnou velikost segrovky podle průměru hřídele či díry

Velikost segrovky musí přesně odpovídat průměru hřídele nebo díry, aby byl pojistný kroužek pevně zajištěn. Standardní rozsah velikostí segrovek se pohybuje od 1,5 do 32 mm. Použití příliš malé nebo naopak příliš velké segrovky vede k nebezpečnému uvolnění nebo poškození komponentů. Správné rozměry jsou proto klíčové pro bezpečné zajištění třmenového pojistného kroužku na hřídel i pojistného kroužku do díry.

Čím se liší výběr segrovky pro různé velikosti a aplikace

Segrovky se liší nejen velikostí, ale také materiálem a konstrukcí podle požadavků aplikace. Pro větší průměry jsou vhodné robustnější segrovky z kalené oceli, které odolávají vyšším mechanickým nárokům. Vnitřní segrovky se používají při upevnění pojistného kroužku vnějšího typu do díry, zatímco pro pojistný kroužek na hřídel se hodí vnější segrovky. Přesné normy zaručují správnou odolnost a dlouhodobou spolehlivost v daném prostředí.

Jaké nástroje použít pro instalaci segerových podložek a segrovek

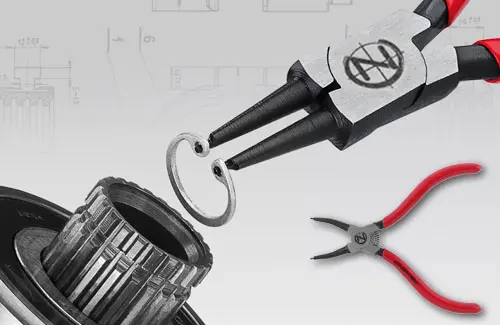

Kleště na segrovky s plochým, půlkulatým a kulatým tvarem čelistí umožňují práci v různých prostorách. Čelisti jsou vyrobeny z kalené oceli pro maximální odolnost proti opotřebení. Ergonomické rukojeti zvyšují komfort a bezpečnost práce, což oceníte při dlouhodobé montáži. Výběr mezi mini, standardními a profesionálními kleštěmi závisí na frekvenci použití a dostupném prostoru. Pro montáž třmenového pojistného kroužku na hřídel doporučuji kleště s půlkulatými čelistmi, které lépe obepnou segrovku a minimalizují riziko poškození.

• Kleště s plochým tvarem čelistí jsou vhodné pro přímý přístup a menší prostor
• Půlkulaté čelisti usnadňují manipulaci s vnějšími i vnitřními segrovkami
• Kulaté čelisti se používají při práci v úzkých nebo nepravidelných místech

Tip: Při práci se segrovkami dbejte na správný tvar čelistí kleští, aby nedošlo k deformaci pojistného kroužku a ztrátě jeho funkce.

Postup montáže a demontáže segrovek a podložek

Příprava nástrojů a materiálu

Pro montáž i demontáž použijte kleště na pojistné kroužky odpovídající typu a velikosti segrovky – vnitřní segrovky (DIN 472) nebo vnější segrovky (DIN 471). Kleště by měly mít čelisti z kalené oceli s vhodným tvarem (ploché nebo půlkulaté) pro přesné uchopení kroužku bez deformace. Pracovní prostor musí být čistý, dobře osvětlený a stabilní, aby nedošlo k záměně nebo poškození součástí. Nesprávný výběr kleští často vede k poškození třmenového pojistného kroužku, což zkracuje jeho životnost a ohrožuje bezpečnost montáže.

Nasazení segrovky na hřídel nebo do díry

Uchopte segrovku kleštěmi přesně v drážce a podle typu kroužku ji roztáhněte (vnější segrovka na hřídel) nebo stlačte (vnitřní segrovka do díry). Při nasazení dbejte na rovnoměrné a přesné usazení v drážce, aby nedošlo k deformaci kroužku ani k poškození hřídele či otvoru. Častou chybou je přílišné natažení nebo nerovnoměrné nasazení, které způsobuje uvolnění kroužku během provozu a následné selhání zajištění.

Kontrola a upevnění

Po nasazení ověřte pevnost držení segrovky v drážce vizuální kontrolou a mírným zatlačením. Pojistný kroužek musí sedět rovnoměrně bez viditelných deformací či prasklin. Správně upevněný kroužek podle normy DIN 471 (vnější) nebo DIN 472 (vnitřní) zabrání osovému posuvu dílů a zajistí bezpečný provoz stroje. Nedostatečné upevnění je rizikem pro mechanické poškození a zkrácení životnosti ložisek.

Bezpečná demontáž segrovky

Demontáž provádějte výhradně kleštěmi určenými pro pojistné kroužky, které umožní kontrolované roztáhnutí (vnější segrovky) nebo stlačení (vnitřní segrovky) bez poškození hřídele či otvoru. Postupujte pomalu a rovnoměrně, aby nedošlo k deformaci kroužku ani okolních součástí. Používejte ochranné pomůcky a zajistěte stabilní uchopení dílu, protože uvolněný kroužek může při nesprávné manipulaci způsobit zranění nebo poškození zařízení.

Nejčastější chyby a jak se jim vyhnout

Nejčastější chyby při použití segrovek a segerových podložek vedou ke ztrátě funkčnosti zajištění a poškození součástí. Volba nesprávné velikosti pojistného kroužku podle normy DIN 471 (vnější segrovky) nebo DIN 472 (vnitřní segrovky) způsobuje, že kroužek nedrží pevně v drážce na hřídeli či v díře, což může vést k osovému posuvu a následnému selhání spoje. Použití nevhodných kleští, například plochých kleští místo půlkulatých s úhly čelistí 40° či 70°, často deformuje segrovky, což zhoršuje jejich pružnost a spolehlivost. Nedostatečná kontrola upevnění po montáži pak způsobuje uvolnění pojistného kroužku, zejména u třmenových kroužků dle DIN 6799, což může poškodit přilehlé ložiska nebo mechanismy.

Tip: Pro správnou montáž vždy zvolte segrovky přesně odpovídající vnějšímu průměru hřídele nebo vnitřnímu průměru díry. Používejte specializované kleště na pojistné kroužky s kalenými čelistmi přizpůsobenými tvaru segrovky. Po instalaci ověřte, že kroužek sedí pevně v drážce bez vůle a není deformovaný.

Jak správně použít segrovku a segerové podložky

• Vyberte segrovku podle přesného rozměru hřídele (vnější segrovky DIN 471) nebo díry (vnitřní segrovky DIN 472), s tolerancí ±0,1 mm.
• Použijte kleště s odpovídajícím tvarem čelistí (půlkulaté nebo ploché) a správnou délkou pro manipulaci v daném prostoru.
• Nasaďte pojistný kroužek na hřídel nebo do díry rovnoměrně, bez nadměrné síly, aby nedošlo k deformaci třmenového pojistného kroužku.
• Po montáži proveďte kontrolu pevnosti usazení – kroužek nesmí vykazovat žádný osový pohyb.
• Vyhněte se použití improvizovaných nástrojů, které mohou poškodit povrch segrovky a snížit její životnost.

Častá chyba: Použití segrovky větší než doporučený průměr vede k jejímu uvolnění během provozu, což může způsobit poškození ložisek nebo dalších součástí.

Pro koho se to hodí: Tento postup je vhodný pro montáž přesných mechanických spojů v automobilovém průmyslu, strojírenství a opravách domácích strojů.

Pro koho se to NEhodí: Pro aplikace s nízkou přesností nebo dočasným zajištěním, kde postačí jiné typy pojistek bez přesné normy.

Údržba a kontrola stavu segrovek během provozu

Údržba segrovek a pravidelná kontrola stavu patří mezi klíčové kroky pro bezpečný a spolehlivý provoz strojních částí, kde se používají pojistné kroužky na hřídel nebo do díry. Kontrola stavu segrovek a segerových podložek by měla zahrnovat pečlivou vizuální kontrolu koroze, opotřebení a deformace. Koroze může narušit pevnost pojistného kroužku vnějšího i vnitřního typu a způsobit jeho selhání.

Výměna segrovky je nutná vždy při viditelném poškození, jako jsou praskliny, výrazná deformace nebo ztráta pružnosti materiálu. Nedodržení správného stavu může vést k uvolnění třmenového pojistného kroužku, což ohrožuje bezpečnost celého mechanismu.

Proč je důležité používat pojistné kroužky a segrovky správně

Pro zachování funkčnosti doporučuji provádět kontrolu stavu segrovek a segerových podložek nejméně jednou za 3 až 6 měsíců v závislosti na provozních podmínkách. K údržbě je vhodné použít ségrovky kleště, které umožní bezpečnou manipulaci bez poškození kroužků.

• Kontrolovat pravidelně korozi a rez na povrchu segrovky
• Zkoumat opotřebení, zejména na kontaktních plochách
• Vyhledávat deformace a praskliny materiálu
• Vyměnit segrovku při ztrátě pružnosti nebo jakémkoli mechanickém poškození

Tip: Častou chybou je ignorování drobných deformací pojistných kroužků, které se mohou rozvinout do vážnějšího problému. Dodržujte pravidelné kontroly a používejte správné nástroje pro instalaci i demontáž.

Srovnání materiálů segrovek a jejich vliv na životnost

Materiál segrovky výrazně ovlivňuje její životnost a odolnost proti korozi, což je klíčové pro bezpečné uchycení pojistného kroužku na hřídel či v díře. Segrovky vyrobené z běžné oceli jsou cenově dostupné, avšak náchylné k rezivění, zejména v agresivních nebo vlhkých prostředích. Naopak segrovky z nerezové oceli poskytují výrazně lepší ochranu proti korozi, což prodlužuje jejich funkčnost a spolehlivost, například u třmenových pojistných kroužků používaných v náročných podmínkách.

Povrchové úpravy, jako je galvanické pokovování, mohou u ocelových segrovek zlepšit odolnost, ale nikdy nedosáhnou životnosti nerezové oceli. Výběr materiálu tak přímo ovlivňuje, jak správně použít segrovku a segerové podložky v konkrétním prostředí.

Srovnání materiálů segrovek a jejich vliv na životnost a odolnost proti korozi

Materiál	Odolnost proti korozi	Životnost	Doporučené použití
Ocel	Nízká	Krátká	Suché prostředí, nenáročné aplikace
Ocel s povrchovou úpravou	Střední	Střední	Mírně vlhké prostředí
Nerezová ocel	Vysoká	Dlouhá	Vlhké, agresivní i venkovní prostředí

Bezpečnostní zásady při práci se segrovkami

Při práci se segrovkami a segerovými podložkami hrozí riziko poranění prstů i poškození součástek, zejména při použití nevhodných nástrojů nebo absence ochranných pomůcek. Použití speciálních kleští na pojistné kroužky a dodržování bezpečnostních zásad snižuje riziko náhlého vyskočení kroužku z drážky, které může způsobit úraz nebo deformaci segrovky na hřídeli. Například při manipulaci s vnitřní segrovkou podle normy DIN 472 nebo třmenovým pojistným kroužkem (DIN 6799) je nezbytné dbát na přesné usazení a správný nástroj.

Pro bezpečnou práci doporučuji vždy používat ochranné rukavice s protiskluzovou úpravou a bezpečnostní brýle s boční ochranou. Výběr kleští musí odpovídat typu segrovky – ploché kleště jsou vhodné pro vnější pojistné kroužky (DIN 471), zatímco půlkulaté kleště s úhlem čelistí 40° či 70° usnadňují práci s vnitřními segrovkami v úzkých prostorách. Použití nesprávného nástroje může vést k deformaci pojistného kroužku nebo poškození drážky na hřídeli či v díře.

• Vyberte kleště na pojistné kroužky přesně podle typu segrovky (vnitřní DIN 472, vnější DIN 471, třmenový DIN 6799)
• Používejte ochranné rukavice a bezpečnostní brýle s certifikací EN 166
• Před montáží zkontrolujte pojistné kroužky na praskliny a únavu materiálu, aby nedošlo k selhání během provozu
• Vyvarujte se nadměrné síly při nasazování, která může způsobit trvalou deformaci nebo prasknutí segrovky

Nejčastější chyby při použití segrovek a segerových podložek

Častou chybou je použití univerzálních kleští bez ohledu na typ segrovky, což vede k poškození pojistného kroužku i okolních součástí. Dalším rizikem je práce bez ochranných pomůcek, při níž může dojít k poranění prstů nebo očí v důsledku vyskočení kroužku pod tlakem. Nedostatečná kontrola stavu segrovky před instalací často způsobuje její prasknutí během provozu, což může vést k poruše mechanismu.

Tip: Použití správného typu kleští a ochranných pomůcek je nezbytné pro bezpečnost práce i zachování integrity součástí. Práce se segrovkami se hodí pro zkušené mechaniky a kutily s přístupem k odpovídajícím nástrojům, zatímco laikům bez ochranných pomůcek a znalostí se tato činnost nedoporučuje.

Specifické aplikace segrovek v průmyslu a strojírenství

Segrovky představují klíčový prvek v automobilovém průmyslu a strojírenství, kde zajišťují spolehlivé upevnění ložisek a čepů. Správné použití segrovek, včetně pojistných kroužků na hřídel a třmenových pojistných kroužků, je nezbytné pro přesnou montáž a dlouhodobou funkčnost strojních komponent. Vnitřní segrovka se často používá jako pojistný kroužek do díry, zatímco vnější varianty najdou uplatnění jako pojistný kroužek vnější kolem hřídele.

Výhody použití segrovky a segerových podložek v mechanice

Použití segrovek snižuje nebezpečí nechtěného vyklouznutí ložiska a minimalizuje opotřebení součástí. Pro bezpečnou instalaci je vhodné využít ségrovky kleště, které umožňují přesné nasazení bez deformace pojistného kroužku. Nejčastější chyby spočívají v nesprávném výběru typu segrovky nebo nedostatečném utahování, což může vést k poruše montáže.

Tip: Pro průmyslové aplikace doporučuji vždy zvolit typ segrovky podle specifikace výrobce zařízení a používat vhodné nástroje pro instalaci, aby byla zajištěna maximální bezpečnost a spolehlivost.

Časté dotazy

Jaký je rozdíl mezi vnitřní a vnější segrovkou?

Vnitřní segrovka (DIN 472) se nasazuje do díry, vnější (DIN 471) na hřídel, velikosti jsou 3-32 mm.

Jak vybrat správnou velikost segrovky?

Velikost segrovky musí odpovídat průměru hřídele nebo otvoru, obvykle 1,5-32 mm, pro bezpečné upevnění.

Jaké kleště jsou vhodné pro montáž segrovek?

Používají se kleště s plochými, půlkulatými nebo kulatými čelistmi z kalené oceli, podle typu práce a prostoru.

Jak bezpečně demontovat segrovku?

Použijte vhodné kleště na segrovky, pracujte opatrně, aby nedošlo k poškození součástek nebo úrazu.

Jak často kontrolovat stav segrovek?

Kontrolujte je pravidelně na známky koroze, opotřebení a deformace; poškozené segrovky vyměňte ihned.

Jak materiál segrovky ovlivňuje její životnost?

Nerezová ocel zvyšuje odolnost proti korozi a prodlužuje životnost oproti běžné oceli.

Jaké jsou nejčastější chyby při použití segrovek?

Nevhodná velikost, nesprávné nástroje a nedostatečná kontrola upevnění mohou způsobit selhání zabezpečení.

Proč je důležitá bezpečnost při práci se segrovkami?

Použití ochranných pomůcek a správných nástrojů snižuje riziko poranění a poškození dílů.

Kde se nejčastěji používají segrovky v průmyslu?

V automobilovém průmyslu a strojírenství pro zajištění ložisek a čepů vyžadujících spolehlivost a přesnost.

Jak správně nasadit segrovku na hřídel?

Pomocí vhodných kleští uchopte segrovku, nasaďte ji přes drážku na hřídel a zkontrolujte pevnost usazení.

Jaký je správný postup při použití segerových podložek spolu se segrovkami?

Nejprve je třeba umístit segerovou podložku na hřídel, poté nasadit segrovku a zajistit ji pomocí vhodných kleští, přičemž je důležité dodržet montážní krok č. 3 – správné usazení podložky před segrovkou.

Jaké jsou výhody použití třmenového pojistného kroužku v kombinaci se segerovými podložkami?

Třmenový pojistný kroužek zajišťuje pevnější upevnění než klasické segrovky, což zvyšuje stabilitu spoje; doporučuje se použít jej v aplikacích vyžadujících zvýšenou odolnost proti vibracím a zatížení.
