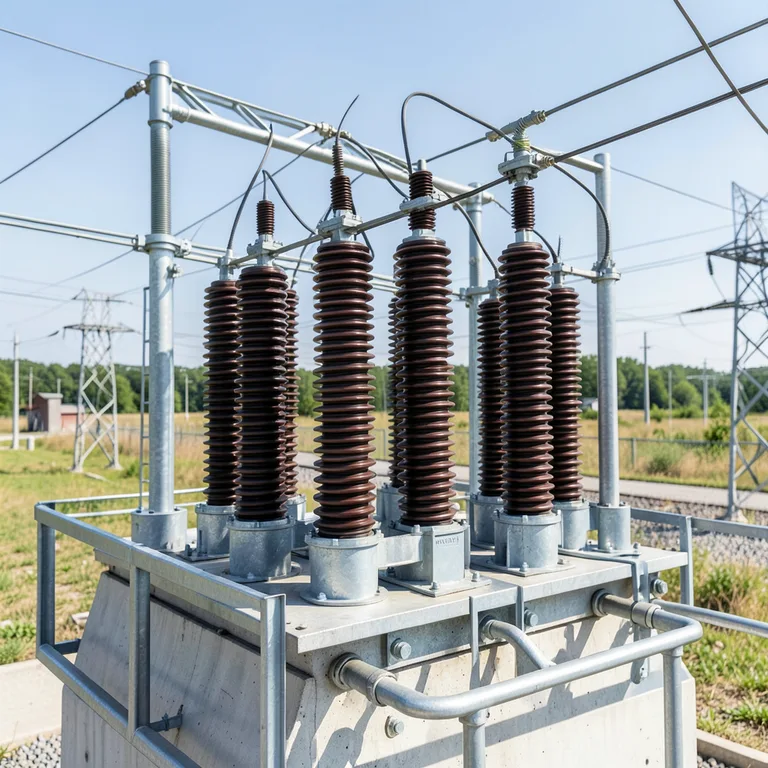

Princip a využití transformační stanice a transformátoru v praxi

Transformační stanice a transformátory jsou klíčovými prvky elektrických sítí, které umožňují efektivní přenos a rozvod elektrické energie. Princip jejich fungování vychází z elektromagnetické indukce, kdy magnetický obvod a jádro transformátoru přeměňují napětí podle potřeb sítě. Síťový transformátor tak zajišťuje stabilitu a bezpečnost dodávky elektřiny do domácností i průmyslu.

Princip fungování transformátoru

Transformátor mění napětí v elektrické síti pomocí elektromagnetické indukce mezi primárním a sekundárním vinutím. Základní princip spočívá v tom, že magnetický obvod jádra transformátoru přenáší energii bez mechanického spojení. Poměr závitů vinutí určuje transformační poměr a tím i změnu napětí podle vzorce U1/U2 = N1/N2, kde U je napětí a N počet závitů.

Elektromagnetická indukce a matematika

Transformátor využívá elektromagnetickou indukci k přenosu energie mezi dvěma vinutími. Když primární vinutí s N1 závity přijímá střídavé napětí U1, vytváří v jádru proměnné magnetické pole. Toto pole indukuje ve sekundárním vinutí s N2 závity napětí U2 tak, že platí vztah U1/U2 = N1/N2. Proud se transformuje opačně k napětí, čímž platí I1/I2 = N2/N1. Magnetický obvod jádra minimalizuje ztráty a umožňuje efektivní přenos energie. Síťový transformátor často využívá olejové chlazení pro udržení optimální teploty.

Tip: Při provozu transformátoru je třeba dbát na správné chlazení a kontrolu magnetického obvodu, aby se předešlo přehřívání a snížení účinnosti.

Konstrukce a hlavní části transformátoru

Jádro transformátoru je klíčovým prvkem konstrukce a tvoří ho magnetický obvod, který usměrňuje tok elektromagnetické indukce mezi vinutími. Skládá se z elektrotechnických plechů o tloušťce 0,35 až 0,5 mm, které jsou navzájem izolovány nevodivou vrstvou. Tato izolace minimalizuje vířivé proudy a snižuje ztráty při přenosu energie.

Existují dva základní typy konstrukce jádra transformátoru: EI jádro a plášťový transformátor. EI jádro je tvořeno vrstvami plechů ve tvaru písmene E a I, kde magnetický tok prochází jádrem s minimální délkou cesty. Plášťový transformátor má jádro obklopující vinutí, což zlepšuje magnetické spojení a často umožňuje lepší chlazení transformátoru. Tento princip je využíván zejména u síťových transformátorů, kde je kladen důraz na efektivitu a spolehlivost.

Vinutí, obvykle z měděného nebo hliníkového drátu, je umístěno kolem jádra a tvoří primární a sekundární obvody. Při průchodu proudu v primárním vinutí vzniká v jádře magnetický tok, který indukuje napětí ve vinutí sekundárním. Tento princip transformátoru umožňuje změnu napětí v elektrické síti podle potřeby.

• Jádro transformátoru z elektrotechnických plechů tloušťky 0,35-0,5 mm
• Izolace plechů zabraňuje vířivým proudům a snižuje ztráty
• Typy jádra: EI a plášťový transformátor
• Vinutí tvoří primární a sekundární obvody pro přenos energie

Odborná rada: Pro správné chlazení transformátoru je třeba zajistit adekvátní proudění vzduchu nebo oleje, což prodlužuje životnost a zlepšuje ekonomiku provozu. Více informací k principu transformátoru a jeho využití najdete na serveru EAgri.cz.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Typy transformátorů a transformačních stanic

Transformátory a transformační stanice představují základní prvky elektrických sítí sloužící ke změně napětí a distribuci energie. V této sekci se zaměříme na hlavní typy transformátorů, jejich konstrukci a praktické využití ve stanicích.

Základní dělení transformátorů podle fází

Transformátory se rozdělují na jednofázové a třífázové podle počtu fází elektrického proudu, který zpracovávají. Jednofázové transformátory s výkonem kolem 500 VA se běžně používají v domácnostech a menších instalacích pro úpravu napětí na standardní hodnoty 230 V. Třífázové transformátory jsou klíčové v průmyslových aplikacích a velkých rozvodných sítích, kde umožňují efektivní přenos energie přes tři fáze současně, což snižuje ztráty a zvyšuje stabilitu napájení. Pro velmi vysoké výkony v řádu stovek až tisíců MVA se často používají tři samostatné jednofázové jednotky místo jednoho třífázového transformátoru, což usnadňuje údržbu a snižuje rozměry.

Specifika suchých transformátorů řady TTR

Suché transformátory řady TTR jsou navrženy bez použití olejového chlazení, což znamená, že teplo se odvádí přirozeným prouděním vzduchu přes lité nebo epoxidové vinutí. Tento typ transformátoru je odolný vůči vlhkosti a vhodný do prostředí s požadavkem na vyšší bezpečnost, například v budovách, nemocnicích nebo školách. Absence oleje eliminuje riziko požáru a ekologických škod spojených s únikem chladicí kapaliny, což je zásadní pro provozy s přísnými bezpečnostními normami. Typická maximální provozní teplota u těchto transformátorů je do 70 °C.

Princip a konstrukce autotransformátoru

Autotransformátor využívá jedno vinutí s několika odbočkami, které umožňují změnu napětí v rámci jednoho magnetického obvodu. Tento design snižuje množství použitého měděného drátu a jádra, což vede k menším rozměrům a nižší hmotnosti oproti klasickým transformátorům s oddělenými primárním a sekundárním vinutím. Nevýhodou autotransformátoru je absence galvanického oddělení mezi vstupem a výstupem, což omezuje jeho použití v aplikacích, kde je vyžadována bezpečnostní izolace. Autotransformátory se často používají pro regulaci napětí v rozsahu několika procent v přenosových a distribučních sítích.

Typ transformátoru	Konstrukce	Použití	Chlazení
Jednofázový transformátor	Dvě vinutí, magnetický obvod typu EI	Domácnosti, malé spotřebiče	Olejové, suché
Třífázový transformátor	Tři vinutí, složitější magnetický obvod	Průmysl, velké elektrické sítě	Olejové, suché
Suchý transformátor TTR	Bez olejového chlazení, epoxidové nebo lité vinutí	Budovy, bezpečnostní zařízení	Suché
Autotransformátor	Jedno vinutí s odbočkami	Kompaktní úprava napětí	Olejové, suché

Tip: Při provozu transformační stanice je nezbytné zajistit účinné chlazení transformátorů, protože provozní teplota nad 70 °C výrazně zkracuje životnost izolace a zvyšuje riziko poruchy. Častou chybou je podcenění chlazení u výkonových transformátorů, zejména při použití ventilátorů nebo nuceného oběhu oleje, což může vést k přehřátí a následnému odstavení stanice. Volba typu transformátoru v transformační stanici musí odpovídat výkonovým požadavkům i prostředí, například suché transformátory řady TTR se hodí do vlhkých nebo požárně rizikových prostor, zatímco autotransformátory jsou vhodné tam, kde není potřeba galvanické oddělení.

Chlazení a provozní parametry transformátorů

Chlazení transformátoru závisí na jeho výkonu a konstrukci. U malých síťových transformátorů se používá suché chlazení vzduchem, které využívá přirozenou cirkulaci kolem jádra transformátoru a magnetického obvodu. Výkonnější transformátory vyžadují olejové chlazení, kdy minerální olej absorbuje a odvádí teplo z vnitřních částí zařízení. Největší transformátory pak často využívají nucený oběh oleje, kdy čerpadla a chladiče udržují konstantní provozní teplotu.

Provozní teplota transformátoru by neměla překročit 70 °C, aby nedošlo k poškození izolace a snížení životnosti. Při spuštění transformátoru může proudit výrazně zvýšený proud, který často způsobí vyhození jističe typu B16A, pokud není správně dimenzován.

Jak správně provozovat transformační stanici a transformátor

• Kontrolovat teplotu jádra transformátoru pravidelně
• Zajišťovat dostatečné chlazení podle typu transformátoru a jeho výkonu
• Vyvarovat se častých startů, které způsobují zvýšený proud a zatěžují jistič
• Pravidelně kontrolovat stav minerálního oleje u olejových transformátorů

Tip: Častá chyba je poddimenzování chlazení, což vede k přehřívání a zkrácení životnosti transformátoru. Správný provoz a údržba zlepší ekonomiku provozu a bezpečnost transformačních stanic.

Využití transformační stanice v praxi

Transformační stanice představují klíčový prvek v elektrických distribučních sítích, protože umožňují efektivní přenos a řízení elektrické energie. Stanice obsahují rozvodné prvky, jako jsou vypínače, pojistky a přepínače, které zajišťují bezpečnost a spolehlivost provozu. Součástí jsou také ochranná zařízení, která detekují a odstraňují poruchy do několika milisekund, čímž minimalizují riziko výpadků nebo poškození zařízení.

V jádru transformační stanice pracuje síťový transformátor, jehož princip spočívá v elektromagnetické indukci mezi primárním a sekundárním vinutím přes magnetický obvod složený z elektrotechnických plechů o tloušťce 0,35 až 0,5 mm. Tento magnetický obvod, často s jádrem typu EI, umožňuje měnit napětí podle požadavků sítě a spotřeby s transformačním poměrem určeným poměrem závitů primárního (N1) a sekundárního (N2) vinutí. Chlazení transformátoru je realizováno buď přirozeným prouděním vzduchu u malých výkonů do 500 VA, nebo u výkonových transformátorů minerálním olejem s nuceným oběhem a chladiči, což udržuje provozní teplotu pod 70 °C a prodlužuje životnost zařízení.

Kde se používají transformační stanice a transformátory

• V městských a venkovských distribučních sítích pro přizpůsobení napětí z vysokého napětí (např. 22 kV) na nízké napětí (230/400 V) pro konečné odběratele
• Ve výrobních závodech pro stabilní napájení elektrických zařízení s výkonem od jednotek kW až po stovky kVA, kde je nutná přesná regulace napětí a ochrana proti přepětí
• V průmyslových areálech pro řízení spotřeby a optimalizaci provozních nákladů díky využití transformátorů s regulací fáze (PST) a automatickým přepínáním vinutí

Tip: Řízení spotřeby v transformačních stanicích umožňuje efektivní využití různých typů transformátorů podle zatížení, což zlepšuje ekonomiku provozu a zajišťuje bezpečnost transformačních stanic. Častou chybou je poddimenzování chlazení, které vede k přehřívání jádra a zkrácení životnosti transformátoru.

Transformační stanice se hodí pro distribuční sítě s proměnným zatížením a vysokými požadavky na spolehlivost. Naopak nejsou vhodné pro velmi malé lokální instalace, kde postačuje jednoduchý jednofázový transformátor bez rozvodných prvků a ochranných zařízení.

Bezpečnostní opatření a ochrana

Bezpečnostní opatření při provozu transformačních stanic jsou nezbytná pro zajištění spolehlivosti a ochrany elektrických sítí. Síťový transformátor, jehož magnetický obvod je tvořen elektrotechnickými plechy o tloušťce 0,35 až 0,5 mm, musí být chráněn před mechanickým poškozením a přepětím, které může vzniknout například při úderu blesku. Ochrana před bleskem se provádí instalací bleskosvodů a přepěťových ochran dle platných norem ČSN EN 62305, které snižují riziko poškození transformátoru a dalších komponent transformační stanice.

Dodržování norem a předpisů je klíčové pro správnou instalaci, provoz a údržbu transformátorů. Normy stanovují pravidla pro chlazení transformátorů, které se liší podle výkonu – menší suché transformátory využívají přirozené chlazení, zatímco výkonové transformátory s olejovou izolací vyžadují nucený oběh oleje a chladiče. Provozní teplota transformátoru by neměla překročit 70 °C, aby se zabránilo degradaci izolace a zkrácení životnosti zařízení. Pravidelné kontroly magnetického obvodu a chlazení transformátoru pomáhají odhalit zvýšené ztráty způsobené například poškozením elektrotechnických plechů nebo únikem chladicího média.

Pro správný provoz transformační stanice je nutné znát specifika jednotlivých typů transformátorů a jejich využití. Například třífázové transformátory pro vysoké výkony vyžadují pravidelnou diagnostiku a údržbu podle normy ČSN EN 60076, která zahrnuje testy izolace, měření odporu vinutí a kontrolu teplotních senzorů. Instalace a údržba musí být prováděna kvalifikovaným personálem s přísným dodržováním bezpečnostních předpisů, aby se minimalizovalo riziko úrazu elektrickým proudem a poškození zařízení.

• Instalace bleskosvodů a přepěťových ochran podle ČSN EN 62305
• Pravidelná diagnostika a údržba magnetického obvodu a chladicího systému transformátoru
• Dodržování platných bezpečnostních norem a předpisů, zejména ČSN EN 60076
• Ochrana síťového transformátoru před mechanickým poškozením kovovými kryty a vhodným umístěním

Tip: Častou chybou je nedostatečné zabezpečení proti přepětí, zejména nekompletní instalace přepěťových ochran, což vede k častým výpadkům a trvalému poškození transformátorů v důsledku přepěťových špiček.

Pro koho se to hodí: Pro provozovatele distribučních sítí a průmyslové objekty s vysokými nároky na spolehlivost napájení.

Pro koho NE: Pro malé domácí instalace, kde jsou používány pouze nízkonapěťové jednofázové transformátory s minimálním rizikem přepětí.

Údržba a ekonomika provozu transformačních stanic

Údržba transformačních stanic a transformátorů je klíčová pro spolehlivý provoz a minimalizaci nákladů na opravy. Efektivní diagnostika a prediktivní údržba prodlužují životnost zařízení a optimalizují ekonomické aspekty provozu, jako jsou spotřeba energie a náklady na servis.

Metody prediktivní údržby

Prediktivní údržba využívá monitoring parametrů transformátoru, například teploty jádra transformátoru, kvality chlazení transformátoru a stavu magnetického obvodu. Sledování těchto dat umožňuje včasné odhalení poruch a plánování zásahů, což prodlužuje životnost transformátoru a snižuje neplánované výpadky.

1. Instalace senzorů – měření teploty a vibrací transformátoru v reálném čase
2. Analýza dat – vyhodnocení naměřených hodnot k detekci nesrovnalostí
3. Plánování údržby – aktivace servisních zásahů na základě predikcí
4. Revize a aktualizace – pravidelné vyhodnocování a přizpůsobení údržbových protokolů

Tip: Častou chybou je opomenutí pravidelných kontrol chlazení transformátoru, což může vést k přehřátí a snížení účinnosti.

Ekonomické aspekty provozu a údržby transformačních stanic

Náklady na provoz a údržbu transformačních stanic zahrnují investice do diagnostiky, opravy a spotřebu energie síťových transformátorů. Údržba transformátoru, zaměřená na prevenci poruch, snižuje náklady na náhradní díly a výpadky v dodávce elektřiny. Různé typy transformátorů mají odlišné nároky na servis a spotřebu, což ovlivňuje ekonomiku provozu.

Tip: Provozovat transformační stanici s pravidelnou diagnostikou se vyplatí zejména tam, kde je kritický nepřetržitý přenos energie. Naopak u malých nebo záložních stanic lze údržbu zjednodušit, ale za cenu vyššího rizika poruch.

Časté dotazy

Jaký je základní princip fungování transformátoru?

Transformátor funguje na principu elektromagnetické indukce, kde poměr závitů primárního a sekundárního vinutí určuje změnu napětí podle vzorce U1/U2 = N1/N2.

K čemu slouží transformační stanice?

Transformační stanice slouží k distribuci a řízení elektrické energie v rozvodné síti, obsahují transformátory, rozvodné prvky a ochranná zařízení.

Jaké jsou hlavní části transformátoru?

Hlavní části jsou jádro z elektrotechnických plechů tloušťky 0,35-0,5 mm izolovaných nevodivou vrstvou a primární a sekundární vinutí.

Jaké typy transformátorů existují?

Existují jednofázové, třífázové, jádrové, plášťové, suché transformátory řady TTR a autotransformátory s jedním vinutím.

Jak se chladí výkonové transformátory?

Malé transformátory se chladí suchým způsobem, větší minerálním olejem, u vysokých výkonů se používá nucený oběh oleje s chladičem.

Jaká je maximální provozní teplota transformátoru?

Provozní teplota transformátoru nesmí překročit 70 °C, aby nedošlo k poškození izolace a zařízení.

Jaké jsou bezpečnostní opatření při provozu transformačních stanic?

Zahrnují ochranu před bleskem a přepětím, mechanickou ochranu kovovými kryty a dodržování norem a předpisů.

Co je prediktivní údržba transformátorů?

Prediktivní údržba využívá monitoring a analýzu dat k detekci poruch a prodloužení životnosti transformátorů.

Jaký je rozdíl mezi transformační stanicí a transformátorem?

Transformační stanice je zařízení obsahující transformátory a další rozvodné a ochranné prvky, transformátor je jen jedna z jejich součástí.

Jak se mění napětí v transformátoru?

Napětí se mění podle poměru závitů primárního a sekundárního vinutí, což umožňuje zvýšení nebo snížení hodnoty napětí.

Jakým způsobem se mění poměr závitů v transformátoru a jak to ovlivňuje výstupní napětí?

Poměr závitů primárního a sekundárního vinutí určuje transformaci napětí podle vzorce U₂ = (N₂/N₁) × U₁, kde N jsou počty závitů a U napětí.

Jaké jsou hlavní rozdíly mezi plášťovým a jádrovým (síťovým) transformátorem?

Plášťový transformátor má jádro obklopující vinutí, zatímco jádrový má vinutí obklopené jádrem; liší se tak směrem magnetického toku a konstrukcí.

Jaké jsou nejčastější způsoby chlazení výkonových transformátorů?

Mezi základní metody patří vzduchové chlazení (AN), olejové chlazení s přirozeným prouděním (ONAN) a chlazení olejem s nuceným prouděním (OFAF).

Kde se využívá Teslův transformátor a jaký má princip fungování?

Teslův transformátor slouží k vysokofrekvenčním vysokonapěťovým výbojům, pracuje na principu rezonance a přenosu energie přes vzduchový transformátor.

Jaké jsou hlavní bezpečnostní prvky instalované v transformačních stanicích?

Základní bezpečnostní prvky zahrnují pojistky, jističe, odpojovače a zemnicí soustavy pro ochranu před přetížením a zkraty.
