Správný výběr roštu a profilů je základem pevného a rovného sádrokartonového podhledu. CD profily na sádrokarton a křížový rošt zajistí stabilitu konstrukce i přesné rozměry stropních prvků. Naučíte se, jak udělat rastr na sádrokarton a montovat stropní profily krok za krokem.
💡 Klíčové informace
- Rošty a profily pro sádrokartonové podhledy jsou většinou z pozinkované oceli s tloušťkou plechu 0,6 mm.
- Standardní rozměry UW a CW profilů jsou šířky 50, 75, 100, 125 a 150 mm, délky UW profilů 4000 mm, CW od 2600 do 8000 mm.
- Rozteč CW profilů je 600 nebo 625 mm, podle šířky sádrokartonových desek (120 nebo 125 cm).
- CD profily se upevňují závěsy s maximální roztečí 900 mm v jednom směru a 1000 mm ve druhém.
- Spojování CW profilů se provádí pomocí UW profilu délky 100 cm s překrytím 50 cm, zajištěné perforačními kleštěmi nebo šrouby.
Základní typy profilů a jejich rozměry pro sádrokartonové podhledy
Základní profily pro sádrokartonové podhledy zahrnují typy UW, CW, UD, CD a UA, přičemž každý má specifické rozměry a tloušťku plechu. UW profily mají standardní tloušťku plechu 0,6 mm a šířku od 50 do 150 mm, délka se pohybuje kolem 4000 mm. CW profily s tloušťkou také 0,6 mm využívají délky od 2600 do 8000 mm, což umožňuje jejich použití v různě velkých konstrukcích. CD profily jsou určeny především pro stropní podhledy a mají délku od 2600 do 4000 mm, přičemž jejich tloušťka se běžně pohybuje kolem 0,6 mm. UA profily, které mají silnější plech o tloušťce 2 mm, se používají zejména jako zárubně a nosné prvky v konstrukcích. Mezi speciální profily patří ohýbané CD a HUT profily, určené pro konstrukce s obloukovými tvary.
Pro přesný přehled základních rozměrů a tlouštěk profilů následuje tabulka:
| Profil | Tloušťka plechu (mm) | Šířka (mm) | Délka (mm) | Použití |
|---|---|---|---|---|
| UW | 0,6 | 50-150 | 4000 | Vodící profil |
| CW | 0,6 | 50-100 | 2600-8000 | Nosný profil |
| UD | 0,6 | 30-40 | 3000-4000 | Obvodový profil |
| CD | 0,6 | 60 | 2600-4000 | Stropní podhledy |
| UA | 2,0 | 50-75 | 3000-4000 | Zárubně, nosné prvky |
Jaké jsou standardní rozměry CD profilů pro sádrokarton
CD profily se používají především jako nosné prvky v sádrokartonových stropních konstrukcích. Standardní délky profilů jsou 2600, 3000 a 4000 mm, přičemž jejich šířka činí 60 mm a tloušťka plechu obvykle 0,6 mm. Tyto rozměry umožňují vytvoření pevného a stabilního roštu pro podhledy s optimálním rozestupem profilů.
Tip: Na co si dát pozor při výběru profilů – používání profilů s nedostatečnou tloušťkou plechu může vést k prohnutí stropu. Pro konstrukce s většími rozměry doporučuji volit profily s delší délkou a případně silnější plech.
Jak správně zvolit rošt a rozmístění profilů podle typu sádrokartonu a prostoru
Při montáži sádrokartonových podhledů je klíčové správně zvolit rošt a rozmístění profilů podle rozměrů sádrokartonových desek a parametrů prostoru. Standardní šířka desek je 120 nebo 125 cm, což přímo ovlivňuje volbu rozteče CW a CD profilů. CW profily by měly být rozmístěny s roztečí 600 nebo 625 mm, aby odpovídaly šířce desek a umožnily pevné uchycení.
Maximální rozestup závěsů CD profilů by měl být 900 mm, u některých konstrukcí až 1000 mm, což zajišťuje stabilitu stropní konstrukce. U křížového roštu, vhodného pro větší nebo složitější plochy, se primární CD profily kladou s roztečí 100 cm, sekundární pak mezi 40 až 50 cm. Tento typ roštu umožňuje pevnější a rovnoměrnější rozložení zatížení.
Jak zvolit správný rastr pro sádrokartonové podhledy
- Rozteč CW profilů: 600 nebo 625 mm podle šířky sádrokartonových desek (120 nebo 125 cm)
- Maximální rozteč závěsů CD profilů: 900 mm (běžně), 1000 mm (speciální případy)
- Primární CD profily u křížového roštu: 100 cm rozteč
- Sekundární CD profily u křížového roštu: 40-50 cm rozteč
- Výška prostoru a zatížení rozhodují o použití jednoduchého roštu nebo křížového roštu
Tip: Při výrobě pevného roštu pro sádrokartonový podhled je důležité dodržet doporučené rozteče, aby se předešlo prohýbání desek a následným prasklinám. Na co si dát pozor: příliš velké rozestupy profilů vedou k nestabilitě a problémům s upevněním desek.
Křížový rošt se doporučuje pro větší plochy nebo tam, kde je potřeba zvýšit pevnost a odolnost podhledu. Naopak v menších místnostech s nízkým zatížením postačí jednoduchý rošt s rovnoměrnou roztečí CW a CD profilů.
Montáž jednotlivých profilů: postupy a tipy pro pevnou konstrukci
Montáž roštu a jednotlivých profilů pro sádrokartonové podhledy vyžaduje přesné dodržení rozměrů a správné upevnění všech prvků. V následujících podsekcích najdete podrobný návod na montáž UD, CW a CD profilů včetně tipů na správné spojování a rozteče.
Montáž UD profilů a akustické těsnění
UD profily se kotví ke stěnám nebo stropu pomocí hmoždinek o průměru 6-8 mm a délce 40-60 mm, které zajišťují pevné uchycení v betonu či zdivu. Pro zvýšení akustické izolace se na spodní hranu UD profilů aplikuje samolepící pěnové těsnění, které eliminuje přenos vibrací a zvuku mezi konstrukcí a stěnou. Tento jednoduchý prvek významně zlepšuje komfort užívání místnosti. Dodržte přesnost vyrovnání UD profilů, aby byl rastr na sádrokarton rovný a stabilní.
Nasazení a spojování CW profilů
CW profily se nasazují do stojících UW profilů s přesahem o 10-15 mm kratším než je vzdálenost mezi UW, což umožňuje správné uchycení bez vůle. Spojování CW profilů se provádí pomocí UW příložek délky 100 cm, které překrývají profily minimálně 50 cm. Tento způsob zajišťuje pevný křížový rošt sádrokartonové konstrukce, který odpovídá standardním rozměrům SDK profilů. Správné spojení CW a UW profilů je základem pro stabilní rastr na sádrokartonový strop.

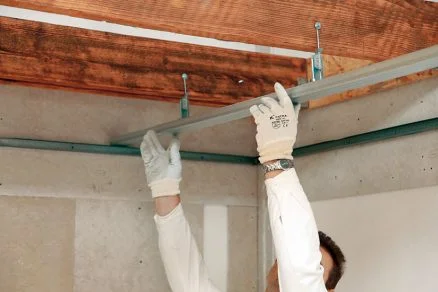

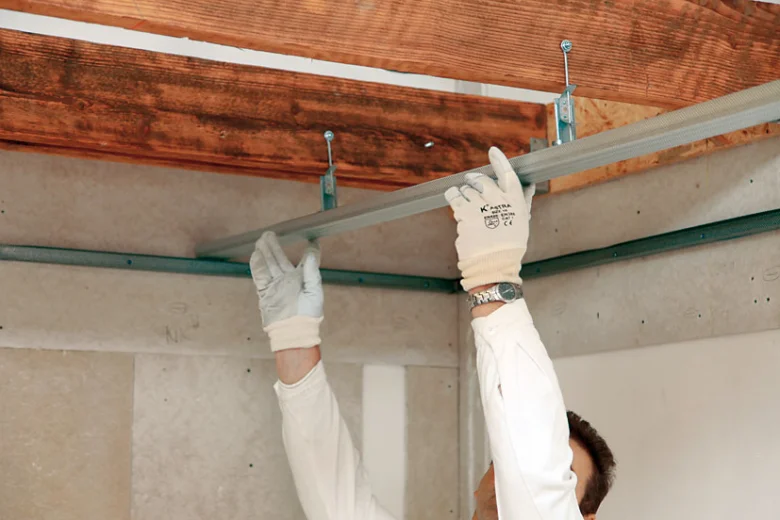

Upevnění CD profilů závěsy a rozteče
CD profily, které tvoří hlavní nosnou část stropního roštu, se upevňují přímými závěsy nebo závěsnými dráty. Maximální rozteč závěsů ve směru nosných CD profilů by neměla přesáhnout 900 mm, v kolmém směru pak 1000 mm. Přesné dodržení roztečí zaručuje dostatečnou nosnost a pevnost konstrukce. Přímé závěsy se připevňují k základnímu stropu a následně k CD profilům, což umožňuje vytvoření rovného a stabilního stropního podhledu.
- Připravit hmoždinky 6-8 mm – pro kotvení UD profilů do zdiva nebo betonu
- Nalepit samolepící těsnění – na spodní hranu UD profilů pro akustickou izolaci
- Nasadit CW profily – s přesahem 10-15 mm kratším než vzdálenost UW profilů
- Spojit CW profily – pomocí UW příložek délky 100 cm s překrytím 50 cm
- Upevnit CD profily – přímými závěsy s roztečí max. 900 mm ve směru nosných profilů
Tip: Častou chybou je nesprávné spojení CW profilů, kdy příložky nejsou dostatečně dlouhé nebo překrytí je menší než 50 cm, což snižuje stabilitu roštu.
Odborná rada: Tento postup montáže roštu a profilů se hodí pro většinu standardních sádrokartonových podhledů. Pro velmi zatížené nebo velké plochy je vhodné použít zesílené profily a menší rozteče závěsů.
Řezání a úpravy profilů pro přesnou montáž

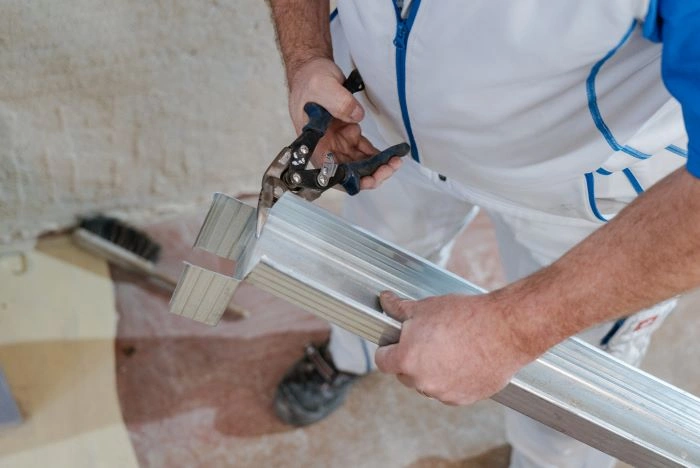

Při výrobě pevného roštu pro sádrokartonový podhled je klíčové správné řezání profilů. Nejvhodnější jsou ruční nebo elektrické nůžky na plech, které umožňují čistý řez bez poškození protikorozní vrstvy. Použití rozbrušovací pily se nedoporučuje, protože vysoké otáčky a teplo mohou narušit ochranný zinek a zkrátit tak životnost konstrukce.
Při úpravách CW profilů pro elektroinstalaci je třeba dodržet přesná pravidla. Otvory musí být menší než šířka profilu minimálně o 1 cm, aby nedošlo ke snížení pevnosti konstrukce a zároveň umožnily bezpečné vedení kabelů. Správně vyrobený rastr na sádrokarton vyžaduje přesné rozmístění profilů, obvykle ve vzdálenosti 40 až 60 cm podle typu desek a jejich rozměrů.
Podrobný návod na montáž roštu a profilů pro sádrokartonové podhledy
- Používejte nůžky na plech pro řezání CD profilů na sádrokarton, aby se zachovala protikorozní vrstva
- Vyvarujte se rozbrušovací pile kvůli možnému poškození ochranného povrchu
- Otvory v CW profilech musí být menší než šířka profilu o 1 cm pro bezpečný průchod elektroinstalace
- Držte rozestupy stropních profilů mezi 40 a 60 cm podle SDK profilů rozměrů
- Kontrolujte přesnost řezu, aby křížový rošt sádrokarton držel pevně a rovně
Tip: Při řezání profilů na sádrokarton si zajistěte pevné upnutí, abyste zabránili deformacím konstrukce.
Akustika, korozní ochrana a další úpravy roštů a profilů
Akustická izolace a korozní ochrana roštů a profilů jsou klíčové pro dlouhodobou funkčnost sádrokartonových podhledů. Standardní CD profily na sádrokarton mají povrchovou úpravu zinkováním Z100, která zajišťuje korozní odolnost do třídy C2, tedy vhodnost pro běžné vnitřní prostředí. Pro vlhká prostředí, například koupelny nebo průmyslové prostory, se doporučují HydroProfily s vyšší ochranou v korozní třídě C3 až C5.
Pěnové těsnění se používá samolepicí na obvodové a UW profily, kde výrazně zvyšuje vzduchovou neprůzvučnost konstrukce. Toto opatření pomáhá zlepšit akustickou izolaci místnosti a zároveň minimalizuje přenos vibrací mezi konstrukcí a stropními profily.
Návod na výrobu roštu pod sádrokartonový podhled
- Výběr profilů – použijte CD profily na sádrokarton se zinkováním Z100 pro suché místnosti, HydroProfily pro vlhké.
- Určení rozestupů – profily umístěte v rastru s rozměry 40 × 60 cm, což odpovídá standardním SDK profilům rozměrů.
- Montáž pěnového těsnění – nalepte těsnění na obvodové UW profily pro zvýšení akustické izolace.
- Pevné upevnění – spojte křížový rošt sádrokarton pomocí stropních profilů na sádrokarton a připevněte ke stropní konstrukci.
| Typ profilu | Povrchová úprava | Korozní třída | Vhodné prostředí |
|---|---|---|---|
| CD profily | Zinkování Z100 | C2 | Suché interiéry |
| HydroProfily | Speciální úprava | C3 – C5 | Vlhká a agresivní prostředí |
| UW profily | Zinkování Z100 | C2 | Obvodové konstrukce |
Tip: Při montáži roštu se vyvarujte příliš velkých rozestupů profilů nad 60 cm, což je častá chyba vedoucí k prohýbání sádrokartonu a zhoršení akustiky. Pro kdo je vhodný HydroProfil? Pro prostory s vyšší vlhkostí, nikoli však pro suché obytné místnosti, kde postačuje standardní zinkování Z100.
Tipy pro montáž roštů v atypických a obloukových konstrukcích
Montáž roštů v atypických a obloukových konstrukcích vyžaduje specifické profily a pečlivé plánování rastru. Použití ohýbaných CD profilů a HUT profilů o délce 4000 mm umožňuje vytvořit pevný a flexibilní nosný systém i v náročných prostorách.
Použití ohýbaného CD profilu pro oblouky
Ohýbaný CD profil se využívá především pro obloukové konstrukce, kde standardní rovné profily nestačí. Díky délce 4000 mm lze profil přizpůsobit zakřiveným tvarům stropu, což usnadňuje výrobu rastru na sádrokartonový strop v atypických prostorách. Tento profil podporuje pevnost a tvarovou stálost podhledu i při složitých tvarech.
HUT profil a jeho použití
HUT profil slouží k přímé montáži sádrokartonového podhledu na nosnou konstrukci, přičemž také nabízí délku 4000 mm pro snadnější instalaci. Tento typ profilu je vhodný pro rovné či méně složité konstrukce, kde je požadována pevná opora pro SDK profily rozměry a správné rozmístění roštu pro sádrokarton. Montáž se řídí podrobným návodem na montáž roštu a profilů pro sádrokartonové podhledy.
- Ohýbaný CD profil umožňuje tvorbu křížového roštu sádrokarton i v atypických tvarech
- HUT profil zajišťuje stabilní nosnou konstrukci pro stropní profily na sádrokarton
- Rastr na sádrokarton rozměry je třeba přizpůsobit konkrétnímu tvaru a zatížení
Tip: Na co si dát pozor při obloukových konstrukcích – příliš ostré ohýbání CD profilu může snížit jeho pevnost, proto dodržujte doporučené poloměry ohybu uvedené výrobcem.
Časté chyby při montáži roštů a profilů a jak se jim vyhnout
Časté chyby při montáži roštů a profilů mohou výrazně ovlivnit kvalitu a životnost sádrokartonového podhledu. Nejčastěji jde o nesprávnou rozteč profilů, nedostatečné kotvení, nevhodný způsob řezání a chyby při spojování. Tyto nedostatky vedou k nestabilitě konstrukce i prasklinám.
Nesprávná rozteč a kotvení profilů
Při montáži roštu pod sádrokarton je klíčové dodržet správnou rozteč profilů, která by neměla přesáhnout 625 mm. Příliš velké rozestupy mezi CW profily výrazně snižují pevnost a stabilitu celé konstrukce. Nedostatečné kotvení UD profilů zase ohrožuje pevné uchycení roštu ke stropu, což může způsobit jeho deformace či uvolnění.
Nevhodné řezání a spojování
Řezání profilů pomocí rozbrušovací pily poškozuje protikorozní vrstvu, což zvyšuje riziko koroze a snižuje životnost prvků. Navíc špatně provedené spojení CW profilů vede ke vzniku akustických mostů a celkové nestabilitě roštu. Proto je vhodné používat nůžky na plech a spojovat profily pevně a přesně.
- Častá chyba: příliš široký rozestup profilů nad 625 mm
- Nepřesné kotvení UD profilů bez dostatečného upevnění
- Řezání profilů rozbrušovačkou bez ochrany proti korozi
- Volné nebo nepřesné spojení CW profilů
Tip: Pro stabilní a trvanlivý podhled doporučuji dodržovat standardní SDK profily rozměry a pravidelně kontrolovat pevnost kotvení. Použití CD profilů na sádrokarton zvyšuje nosnost a usnadňuje tvorbu přesného rastru na sádrokarton.
FAQ: Časté dotazy k roštům a profilům pro sádrokartonové podhledy
Otázka: Jaké jsou základní typy profilů pro sádrokartonové podhledy?
Základní profily zahrnují UW (vodící), CW (stojiny), UD (obvodové), CD (stropní) a UA (výztužné), vyráběné z pozinkované oceli o tloušťce 0,6 mm. CD profily na sádrokarton jsou klíčové pro nosný rošt.
Otázka: Jaké jsou standardní rozměry UW a CW profilů?
UW profily mají šířku 50-150 mm a délku 4000 mm, CW profily mají stejnou šířku a délku od 2600 do 8000 mm. Tyto SDK profily rozměry jsou standardem pro většinu konstrukcí.
Otázka: Jaká je doporučená rozteč profilů při montáži sádrokartonu?
Rozteč CW profilů je 600 nebo 625 mm podle šířky sádrokartonových desek, závěsy CD profilů umístěte s rozestupem maximálně 900 mm podél nosných profilů.
Otázka: Jak se kotví UD profily?
UD profily upevněte hmoždinkami o průměru 6-8 mm a délce 40-60 mm, s roztečí přibližně 50 cm podél stěn či stropu.
Otázka: Jak se spojují CW profily?
Spojení CW profilů provádějte pomocí 100 cm dlouhého UW profilu s překrytím 50 cm, fixovaného perforačními kleštěmi nebo šrouby.
Otázka: Jak řezat profily pro sádrokarton?
Používejte ruční nebo elektrické nůžky na plech, rozbrušovací pilu vynechejte kvůli poškození protikorozní vrstvy.
Otázka: Co je křížový rošt a kdy ho použít?
Křížový rošt kombinuje primární CD profily ve vzdálenosti cca 100 cm a sekundární profily 40-50 cm, vhodný pro výrazné snížení stropu.
Otázka: Jak zajistit akustickou izolaci roštu?
Lepení samolepicí pěnové izolace na obvodové profily a UW profily výrazně zvyšuje vzduchovou neprůzvučnost.
Otázka: Jaké speciální profily existují pro atypické konstrukce?
Ohýbané CD profily pro obloukové tvary a HUT profily pro přímou montáž podhledu na nosnou konstrukci, oba v délce 4000 mm.
Otázka: Jaké jsou nejčastější chyby při montáži roštů?
Častá chyba je rozteč profilů větší než 625 mm, nedostatečné kotvení a nevhodné nástroje na řezání, což oslabuje konstrukci.
Otázka: Jaký je doporučený rozestup závěsů CD profilů?
Maximální rozestup závěsů je 900 mm podél nosných profilů a až 1000 mm kolmo na ně.
Otázka: Jak se provádí kotvení do dřevěných konstrukcí?
Použijte vruty do dřeva s roztečí cca 80 cm, přizpůsobené pevnosti a typu dřeva.
Otázka: Proč je důležité dodržovat správnou rozteč profilů?
Správná rozteč profilů zajišťuje stabilitu roštu a zabraňuje vzniku prasklin na sádrokartonových deskách.
Otázka: Jak správně provádět otvory v CW profilech pro elektroinstalaci?
Otvor by měl být o 1 cm užší než šířka profilu, výška maximálně dvojnásobek šířky, s mezerou minimálně 3× výška od sousedních děr a konců profilu.
Otázka: Jaké povrchové úpravy mají profily a co znamenají?
Standardní profily mají zinkování Z100 pro korozní třídu C2, HydroProfily mají vyšší odolnost pro vlhká prostředí s korozní třídou C3 až C5.
Podrobný návod na montáž roštu a profilů pro sádrokartonové podhledy
Montáž začněte upevněním UD profilů do obvodu, následuje instalace CD profilů s roztečí 600-625 mm. Závěsy umístěte maximálně po 900 mm. Pro pevnost je nezbytné používat vhodné nástroje na řezání a správně spojujte profily. Při montáži křížového roštu dodržujte doporučené rozměry rastru na sádrokarton, aby konstrukce byla stabilní a bezpečná.
Tip: Na co si dát pozor: příliš velké rozestupy profilů a nesprávné kotvení vedou k průhybům a prasklinám sádrokartonu. Tento způsob montáže se hodí pro běžné i složitější podhledy, ale není vhodný pro extrémně zatížené konstrukce.
