Správně navržený drenážní systém kolem domu zajišťuje efektivní odvodnění základů a zabraňuje vzniku vlhkosti. Instalace drenážních trubek s použitím geotextilie a správným spádem drenáže je klíčová pro dlouhodobou ochranu stavby před poškozením vodou. Tento postup vyžaduje přesnost a dodržení technických pravidel, aby fungoval spolehlivě.
To hlavní z článku
- Drenážní trubky se obvykle pokládají do hloubky 50-150 cm, vždy pod úroveň základové spáry domu.
- Minimální doporučený spád drenážního potrubí je 0,5 %, ideálně 2-3 % podle terénu.
- Netkaná geotextilie s gramáží 200-300 g/m² chrání drenážní trubky před zanášením nečistot.
- Životnost správně nainstalovaného drenážního systému je minimálně 50 let.
- Pro údržbu jsou nezbytné kontrolní šachty, které usnadňují čištění a revizi systému.
Postup instalace drenážního systému kolem domu
Postup instalace drenážního systému kolem domu zahrnuje přesné vyhloubení drenážní rýhy do hloubky 50-150 cm, správné položení drenážních trubek s minimálním spádem 0,5 % a pečlivé zasypání štěrkem a geotextilií. Správná instalace zajistí efektivní odvodnění domu a ochranu základů před vlhkostí.

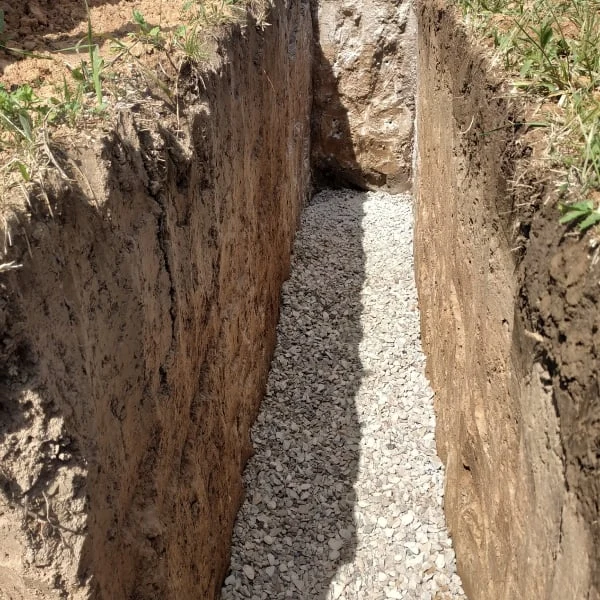

Příprava výkopu
Výkop drenážní rýhy se provádí do hloubky 50 až 150 cm v závislosti na typu půdy a hloubce základů domu. Hloubka pokládky musí umožnit dostatečný spád drenáže, aby voda mohla volně odtékat. V těžkých půdách je vhodné kopat hlouběji, aby nedocházelo ke stagnaci vody u základů.

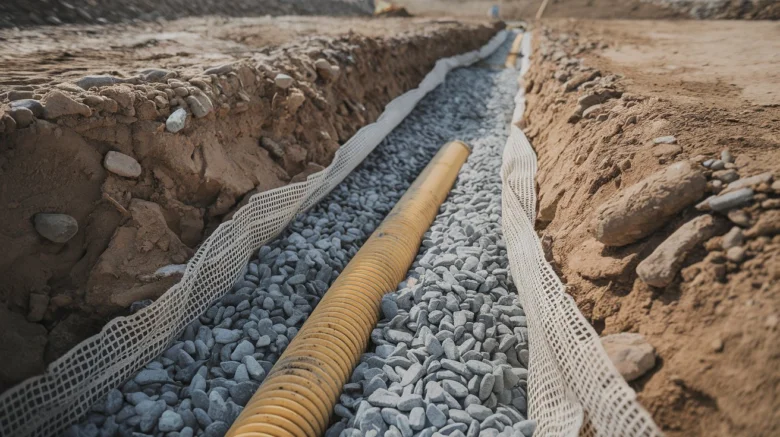

Pokládka drenážních trubek
Drenážní trubky se pokládají perforovanou stranou dolů, což umožňuje vstup vody do trubky. Spád drenáže by měl být v rozmezí 0,5 až 3 % směrem k odvodnému bodu nebo kontrolní šachtě drenáž. Pro drenáž kolem domu se nejčastěji používají PVC drenážní trubky, které jsou odolné a snadno se instalují.
Zasypání a zakrytí
Po položení trubek se drenážní systém překryje geotextilií s gramáží 200-300 g/m², která zabraňuje zanášení štěrku zeminou. Následně se drenážní trubky zasypou štěrkem menší frakce a nakonec zeminou ve vrstvách, aby se zachovala funkčnost a stabilita systému.
- Vyhloubit drenážní rýhu – hloubka 50-150 cm podle půdy a základů
- Položit drenážní trubky – perforovanou stranou dolů, se spádem 0,5-3 %
- Překrýt geotextilií – zabránit zanášení štěrku
- Zasypat štěrkem a zeminou – zachovat průtok a stabilitu
Tip: Častou chybou je nedodržení správného spádu drenáže, což vede ke stagnaci vody a poruše funkce. Tento systém se hodí pro všechny typy staveb s rizikem vlhkosti, avšak u extrémně podmáčených pozemků je vhodné zvážit komplexnější řešení s odborníkem.
Výběr vhodného typu drenážních trubek
Pro správné odvodnění domu je klíčové zvolit vhodný materiál a průměr drenážní trubky. Nejčastěji se používají PVC drenážní trubky, které jsou lehké a pružné, což usnadňuje instalaci ve spádu drenáže. Polyethylenové (PE) trubky odolávají agresivním chemikáliím v půdě, a proto jsou vhodné pro náročnější podmínky. Polypropylenové (PP) trubky nabízí vysokou pevnost, což zaručuje dlouhou životnost systému. Pro stavby vyžadující vyšší kruhovou tuhost se využívá StormPipe, který odolá větším tlakům zásypu drenáže.
Průměry trubek DN 80, 100 a 125 jsou běžné pro rodinné domy, přičemž DN 100 představuje optimální volbu podle doporučení odborníků na eAgri.cz.
| Materiál | Vlastnosti | Doporučený průměr (DN) |
|---|---|---|
| PVC trubky | Lehkost, pružnost | 80, 100 |
| PE trubky | Odolnost vůči chemikáliím | 100, 125 |
| PP trubky | Vysoká pevnost | 100, 125 |
| StormPipe | Vyšší kruhová tuhost, odolnost | 125 |
Jak vybrat drenážní trubku pro drenáž kolem domu
Výběr závisí na typu půdy, zatížení zásypu a požadované životnosti. Pro běžné rodinné domy doporučuji PVC nebo PE trubky s průměrem DN 100. V případě členitějšího terénu a vyšší zátěže je vhodné uvažovat o StormPipe. Při instalaci nezapomeňte na správné uložení do geotextilie drenáž a kontrolní šachty drenáž pro snadný přístup a údržbu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Hloubka a spád pokládky drenážních trubek
Hloubka pokládky drenážních trubek závisí především na typu půdy a umístění vůči základové spáře domu. Obecně se drenážní trubky ukládají do hloubky 50 až 150 cm pod terénem, vždy pod úrovní základové spáry, aby bylo zajištěno účinné odvodnění domu. Spád drenáže je klíčový pro správnou funkci systému – minimálně by měl dosahovat 0,5 %, ideálně však 2 až 3 %, což znamená pokles 0,5 až 3 cm na 1 metr délky trubky. Tento spád zajistí plynulý odtok vody bez rizika ucpání.
Jaká je správná hloubka pro drenáž kolem domu?
Při instalaci drenážních trubek kolem domu je důležité dodržet hloubku vhodnou pro daný typ půdy a zajistit dostatečný spád drenáže. Použití PVC drenážních trubek spolu s geotextilií drenáž pomáhá zabránit zanášení systému a prodlužuje jeho životnost. Kontrolní šachty drenáž pak usnadňují údržbu a kontrolu funkčnosti celého systému.
Kontrolní a revizní prvky drenážního systému
Kontrolní a revizní prvky drenážního systému kolem domu jsou nezbytné pro dlouhodobou funkčnost a efektivní odvodnění. Pravidelná údržba, včetně tlakového čištění přes kontrolní šachty, výrazně prodlužuje životnost systému, která dosahuje minimálně 50 let.

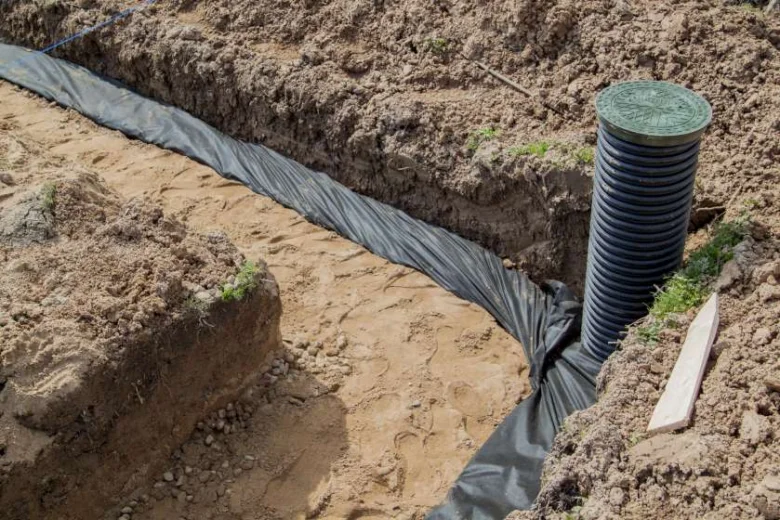

Umístění kontrolních šachet
Kontrolní šachty se instalují v nejvyšším a nejnižším bodě drenážního potrubí, aby umožnily snadný přístup pro revizi a čištění. Nejčastěji používané jsou šachty Opti-Control (DN 200) a Basic-Control (DN 100). Opti-Control je vybavena lapačem písku, který zachycuje hrubé sedimenty a zabraňuje zanášení perforovaných PVC drenážních trubek. Pro přizpůsobení terénu lze použít prodlužovací nástavce šachet, které umožňují přesné vyrovnání do výšky.
Provoz a čištění drenáže
Čištění drenážního systému se provádí tlakovým čištěním přes kontrolní šachty, což uvolňuje usazené sedimenty a zajišťuje průchodnost trubek. Pravidelná údržba snižuje riziko zanášení a následných poruch, které jsou častou chybou při instalaci drenážního systému kolem domu. Správně provedená revize a čištění zajišťují plynulý odtok vody s doporučeným spádem 0,5-3 % po celé délce drenáže.
- kontrolní šachty DN 100 a DN 200 umožňují snadnou revizi a tlakové čištění
- Opti-Control obsahuje lapač písku pro zachycení sedimentů
- pravidelná údržba prodlužuje životnost drenážního systému minimálně na 50 let
Zakončení drenážního systému a odvod vody
Zakončení drenážního systému představuje zásadní prvek pro efektivní odvodnění domu a zabránění zpětnému nasakování vody do základů. Drenážní trubky se vedou do retenční nádrže, vsakovacích objektů nebo přímo do dešťové kanalizace, pokud to místní legislativa a technické možnosti umožňují. Retenční nádrže akumulují vodu o objemu běžně od 1 do 5 m³, což umožňuje její pozvolné uvolňování do půdy nebo využití například pro závlahu. Vsakovací objekty jsou tvořeny plastovými moduly nebo vysypaným kamenivem, které zajistí vsakování vody bez přetížení kanalizační sítě.
Pro ochranu zakončení drenážního systému se používá geotextilie s gramáží 200-300 g/m², která propouští vodu, ale zadržuje jemné částice a zabraňuje zanášení drenážních trubek. Nad geotextilií se ukládá filtrační štěrk frakce 16/32 mm, který stabilizuje zakončení a zajišťuje dlouhodobou průchodnost vody. V místech, kde je potřeba odvést vodu mimo objekt, se používají neperforované PVC trubky nebo KG potrubí, které odvádějí vodu bezpečně pryč bez rizika zpětného vsaku.
Výhody jednotlivých způsobů zakončení drenáže:
- Retenční nádrž umožňuje akumulaci vody v objemu 1-5 m³ a její řízené uvolňování do půdy nebo závlahy, čímž snižuje zatížení kanalizace.
- Vsakovací objekty z plastových modulů nebo kameniva zajišťují přirozený vsak vody s kapacitou přibližně 0,5-1 l/s na m² plochy, vhodné pro pozemky s dobrou propustností.
- Dešťová kanalizace rychle odvádí vodu mimo pozemek, ale vyžaduje splnění legislativních podmínek a často vyšší náklady na připojení a údržbu.
Tip: Pro správnou funkci drenážního systému je nezbytné zajistit minimální spád zakončení potrubí 0,5 %, ideálně 2-3 %, a pravidelně kontrolovat kontrolní šachty, které umožňují čištění a proplach systému. Častou chybou je nedostatečné zabezpečení zakončení proti zanášení, což vede k postupnému ucpávání a snížení účinnosti drenáže.
Zakončení drenážního systému se hodí zejména u rodinných domů na jílovitých nebo špatně propustných půdách, kde je riziko dlouhodobé vlhkosti základů. Naopak u domů na velmi propustných půdách s přirozeným odtokem vody může být rozsáhlé zakončení méně nutné, což snižuje náklady a složitost instalace.
Výpočet potřebného množství materiálu a instalace v extrémních podmínkách
Výpočet potřebného materiálu
Výpočet délky drenážních trubek začíná přesným změřením obvodu domu, přičemž je nutné zohlednit velikost domu a jeho tvar. K této délce se připočítává rezerva 10-15 % pro zajištění správného spádu drenážního systému a případné odbočky k revizním šachtám. Typ půdy výrazně ovlivňuje množství potřebného materiálu – jílovitá a těžká půda vyžaduje vyšší hustotu drenážních trubek a větší vrstvu zásypu s geotextilií drenáž o gramáži 200-300 g/m², zatímco písčitá půda umožňuje řidší rozložení trubek. Při výpočtu je také třeba zohlednit místní klimatické podmínky, například časté mrazy, které mohou vyžadovat použití odolnějších materiálů a větší hloubku pokládky. Správný výpočet materiálu podle velikosti domu a typu půdy minimalizuje riziko nedostatečného odvodnění a poškození základů.
Instalace v extrémních klimatických podmínkách
Při instalaci drenážního systému v oblastech s mrazy je nutné použít PVC drenážní trubky nebo polyethylenové trubky s certifikovanou odolností vůči nízkým teplotám, aby se zabránilo praskání nebo deformacím. Půda musí být před pokládkou trubek dostatečně rozmražená, protože instalace do zmrzlé půdy může vést k posunutí nebo poškození potrubí. V obdobích sucha je důležité zajistit dostatečný zásyp drenáže štěrkem frakce 16/32 mm, který stabilizuje trubky a zabraňuje jejich deformaci. Kontrolní šachty drenáž je nutné chránit proti vnikání vody a mrazu, například použitím izolace nebo vhodných krytů, což prodlužuje životnost celého systému. V extrémních podmínkách se doporučuje hloubka pokládky 100-150 cm, aby byly trubky pod úrovní mrazové čáry.
- Změřte obvod domu – základní parametr pro výpočet délky drenážních trubek s přihlédnutím k velikosti objektu
- Vyberte vhodný typ trubek – PVC drenážní trubky nebo PE trubky s odolností proti mrazům
- Přidejte rezervu 10-15 % na spád drenáže – zajistí optimální gravitaci odtoku vody
- Upravte plán podle typu půdy – více perforací a silnější zásyp v jílovitých půdách, méně v písčitých
- Zajistěte ochranu trubek a kontrolních šachet – izolace proti mrazu a stabilní zásyp štěrkem
Tip: Častou chybou je podcenění rezervy na spád drenáže, což vede k nedostatečnému odtokovému spádu 0,5-3 %, a tím k hromadění vody u základů domu. Instalace drenážního systému se hodí zejména pro domy na těžkých, jílovitých půdách nebo v oblastech s častými mrazy. Naopak není vhodná pro extrémně skalnaté nebo velmi svažité pozemky bez předchozího odborného posouzení.
Časté dotazy
Jak hluboko se obvykle pokládají drenážní trubky kolem domu?
Drenážní trubky se ukládají do hloubky 50-150 cm, vždy pod úroveň základové spáry, přičemž hloubka závisí na typu půdy.
Jaký spád je potřeba pro správnou funkci drenážního systému?
Minimální spád je 0,5 %, ideálně 2-3 % podle terénních podmínek, aby voda správně odtékala.
Jaký materiál je nejlepší pro drenážní trubky?
PVC trubky jsou lehké a pružné, PE odolává agresivním chemikáliím, PP je vysokopevnostní, StormPipe vhodné pro zatížené plochy.
K čemu slouží kontrolní šachty v drenážním systému?
Kontrolní šachty DN 100 a DN 200 umožňují revizi, čištění a údržbu drenážního systému.
Jak se zasypávají drenážní trubky?
Trubky se překryjí geotextilií gramáže 200-300 g/m² a zasypou štěrkem menší frakce, poté zeminou ve vrstvách.
Je nutná drenáž kolem rodinného domu?
Drenáž je doporučena zejména u domů na jílovité půdě, ve svahu či starších budov s vlhkostí zdiva.
Jaká je orientační cena materiálu na drenáž kolem domu?
Cena materiálu se pohybuje mezi 50-150 Kč za metr podle typu trubek a geotextilie.
Jak často je potřeba čistit drenážní systém?
Údržba a čištění přes kontrolní šachty by měla být prováděna pravidelně, ideálně jednou ročně.
Jak spočítat množství drenážních trubek pro dům?
Výpočet se provádí podle obvodu domu, typu půdy a přidání rezervy pro spád a terénní nerovnosti.
Jak instalovat drenážní systém v mrazivých podmínkách?
Při mrazech je nutné použít materiály odolné nízkým teplotám a chránit trubky před zamrznutím.
Jaký je správný postup při instalaci drenážního systému kolem domu?
Nejprve je třeba vyznačit trasu drenáže, poté vykopat výkop do hloubky přibližně 60 cm, položit geotextilii, drenážní trubky s filtrační vrstvou štěrku a nakonec vše zasypat a upravit terén.
Jak zakončit drenážní systém a kam odvádět vodu?
Drenážní trubky se obvykle zakončují do vsaku nebo do veřejné kanalizace, přičemž je důležité zajistit spád minimálně 1 % směrem k výpusti, aby voda mohla volně odtékat.
