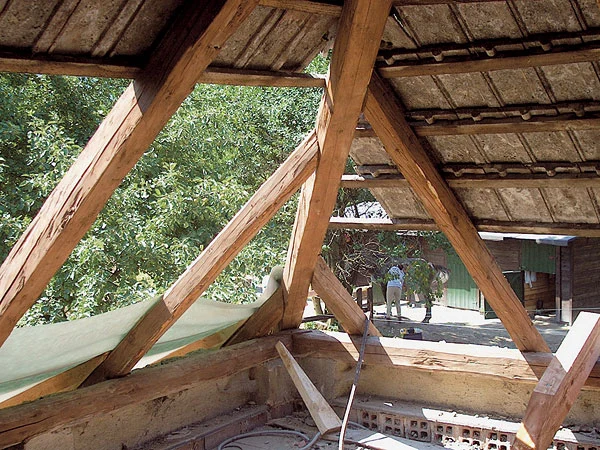

Tesařské spoje trámů představují základ pevné a stabilní konstrukce, ať už stavíte pergolu, střechu nebo dřevěný rám. Správné techniky spojování trámů zaručují dlouhou životnost a odolnost celé stavby. Vědět, jak na moderní i tradiční spojení, výrazně usnadní práci a zvýší kvalitu výsledku.
🔑 Klíčové body
- Čep a dlab je nejčastější spoj, kde čep má šířku asi 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu.
- Dlab je vždy o cca 10 mm hlubší než délka čepu a nesmí být vyřezán napříč vláknem dřeva.
- Vruty se vedou šikmo v úhlu 30-45°, ideálně v kříži, což zvyšuje pevnost spoje.
- Dřevěné kolíky z tvrdého dřeva (dub, buk) se používají k tradičnímu zpevnění spojů podle odstupů po třetinách.
- Moderní kovové spojky a příložky výrazně zvyšují únosnost a stabilitu tesařských spojů.
Základní druhy tesařských spojů a jejich použití
Tesařské spoje trámů představují různé způsoby mechanického spojení dřevěných prvků v konstrukci. Nejčastějšími typy jsou čep a dlab, rybinový spoj, pokosový spoj, tupý sraz, přeplátování, štěpování, kampování, osedlání a zadrápnutí. Každý z těchto spojů má specifické rozměry a jednoznačné využití, například čep má obvykle šířku 1/3 šířky trámu a dlab je o 10 mm hlubší než čep, což zajišťuje pevnost a stabilitu spoje.
Jaké jsou základní druhy tesařských spojů?
Existuje devět základních druhů tesařských spojů, které se liší tvarem a způsobem provedení. Čepový a dlabový spoj je nejrozšířenější a využívá se pro pevné rohové spoje trámů v konstrukcích pergol i střech. Přeplátování je typické pro křižující se trámy a umožňuje jejich stabilní propojení s překrytím. Rybinový spoj vyniká vysokou pevností díky svému tvaru, který zabraňuje vyklouznutí spojovaných prvků. Pokosový spoj slouží především pro spojování trámů pod úhlem, což je důležité například při stavbě střech. Tupý sraz představuje jednoduché spojení bez překrytí, vhodné pro podélné spojování trámů. Ostatní spoje jako štěpování, kampování, osedlání a zadrápnutí se používají podle konkrétních konstrukčních požadavků a typu zatížení.
| Spoj | Popis | Použití |
|---|---|---|
| Čep a dlab | Čep široký 1/3 šířky trámu, dlab hlubší o 10 mm | Rohové a pevné spoje |
| Rybinový | Tvar zabraňující vyklouznutí | Pevné spoje pod zatížením |
| Pokosový | Spoj pod úhlem | Spojování pod úhly |
| Tupý sraz | Spojení bez překrytí | Podélné spojování |

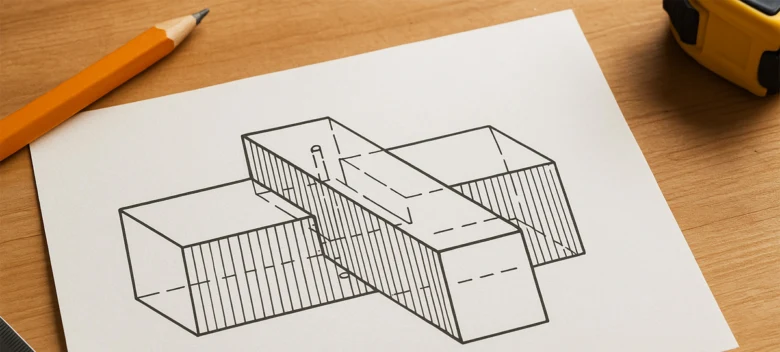

| Přeplátování | Překrytí křižujících se trámů | Křížení trámů |
Jak spojit dva trámy?
Spojení dvou trámů vyžaduje výběr odpovídajícího tesařského spoje podle požadované pevnosti a typu konstrukce. Čep a dlab je klasický způsob, kdy čep má šířku přibližně 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu. Dlab je o 10 mm hlubší než čep, což umožňuje pevné usazení spoje bez vůle. Přitom je klíčové, aby dlab nebyl vyřezán napříč vláknem, protože to by oslabilo spoj a mohlo vést k prasknutí dřeva. Moderní tesařské spoje často kombinují tradiční tvary s kovovými spojovacími prvky, zvláště u pergol nebo větších konstrukcí. Pro podélné spojování trámů se může použít tupý sraz nebo kampování, které zajistí dostatečnou délku spoje. Rohové spoje trámů využívají často čep a dlab nebo osedlání, kdy se trám osedlá do druhého, čímž vzniká pevný a stabilní spoj.
| Spojování trámů | Typ spoje | Specifika |
|---|---|---|

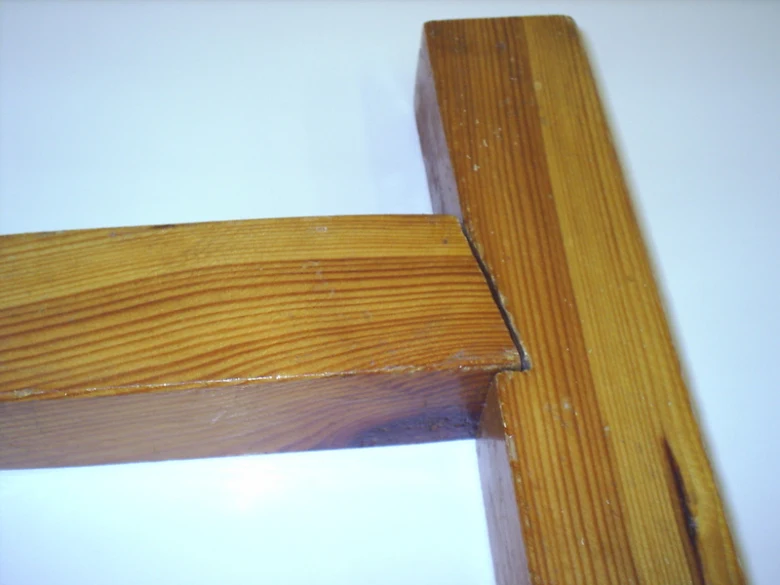

| Rohové spoje | Čep a dlab, osedlání | Pevné, vhodné pro zatížené kouty |
| Podélné spoje | Tupý sraz, kampování | Spojení na délku, méně zatěžované |
| Úhlové spoje | Pokosový spoj | Spoj pod úhlem, např. u pergol |
Tip: Častou chybou je vyřezávání dlabu napříč vláknem dřeva, což výrazně oslabuje pevnost spoje. Pro konstrukce s vyšším zatížením doporučuji volit čep a dlab s dodatečným kovovým zajištěním.

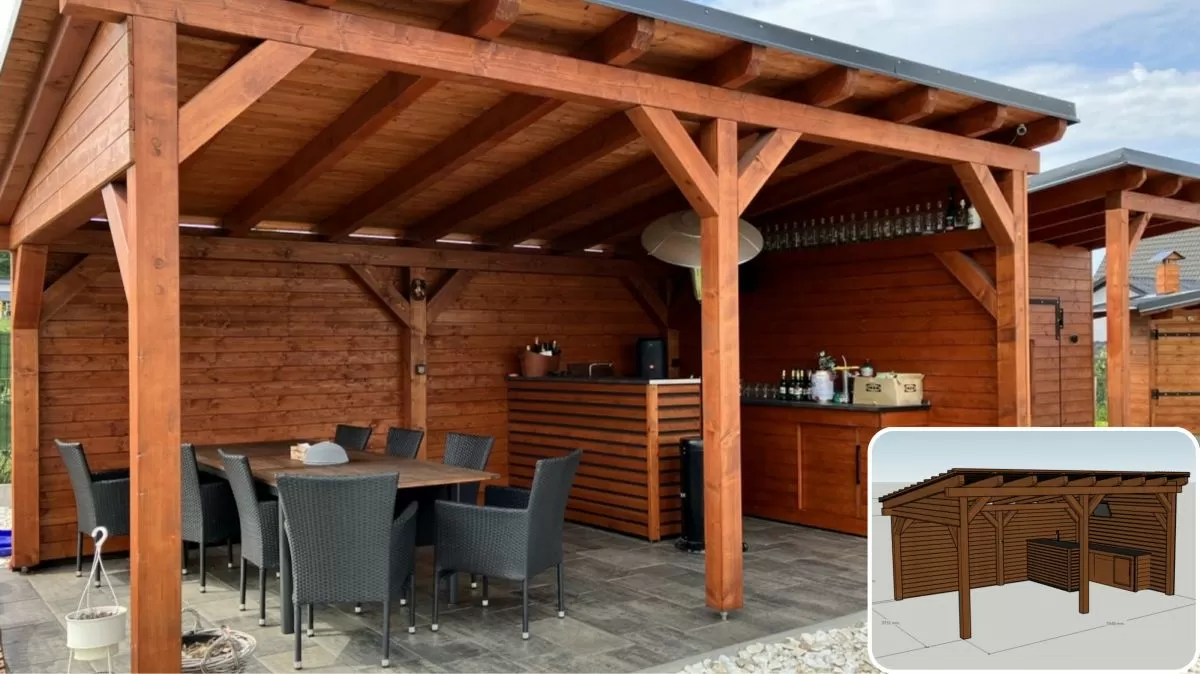

Tesařské spoje pergola a další konstrukce vyžadují správný výběr spoje podle funkčního zatížení a umístění trámu. Pro koho se hodí tradiční spoje? Pro stavby s požadavkem na dlouhou životnost a estetiku dřeva. Moderní tesařské spoje s kovovými prvky se hodí tam, kde je třeba rychlá montáž a vyšší únosnost bez kompromisů v pevnosti.
Čep a dlab: správné provedení a technické parametry
Čep a dlab patří mezi základní tesařské spoje trámů, které se používají především při rohovém spoji nebo podélném spojování trámů v dřevěných konstrukcích, jako jsou pergoly nebo krovy. Správné provedení čepování trámů zajišťuje pevnost a stabilitu konstrukce.
Čep má obvykle šířku přibližně jednu třetinu šířky trámu a délku mezi jednou čtvrtinou až polovinou jeho výšky. Dlab, do kterého čep zapadá, musí být o 10 mm hlubší než samotný čep, aby bylo možné trámy pevně spojit a zároveň umožnit drobné korekce při montáži. Důležité je, aby dlab nebyl vyřezán napříč vláknem dřeva, protože by to výrazně snížilo pevnost spoje a mohlo způsobit praskání.
Postup spojování trámů pomocí čepu a dlabu je následující:
- Výběr trámů – zvolte kvalitní dřevo bez trhlin a výrazných suků, které by mohly ovlivnit pevnost spoje.
- Měření a značení – přesně změřte šířku a výšku trámu, na základě těchto rozměrů určete velikost čepu (šířka 1/3 šířky trámu, délka 1/4 až 1/2 výšky).
- Řezání čepu – pomocí pilky a dláta vyrobte čep podle zadaných rozměrů, dbajte na rovné a hladké plochy.
- Vyřezání dlabu – dlab musí být o 10 mm hlubší než čep a nesmí být veden napříč vláknem, aby byl zachován maximální průběh vláken a pevnost spoje.
- Kontrola a montáž – zkuste spoj nasadit, případně upravte rozměry pro přesné doladění, spoj pevně utáhněte.
Tip: Častou chybou je vyřezání dlabu napříč vláknem dřeva, což vede ke snížení pevnosti spoje a riziku praskání. Pro správné čepování trámů doporučuje Ministerstvo zemědělství ČR (zdroj: https://eagri.cz/public/web/mze/zemedelstvi/stavebnictvi/drevostavby/) přesné dodržování rozměrů a respektování směru vláken.

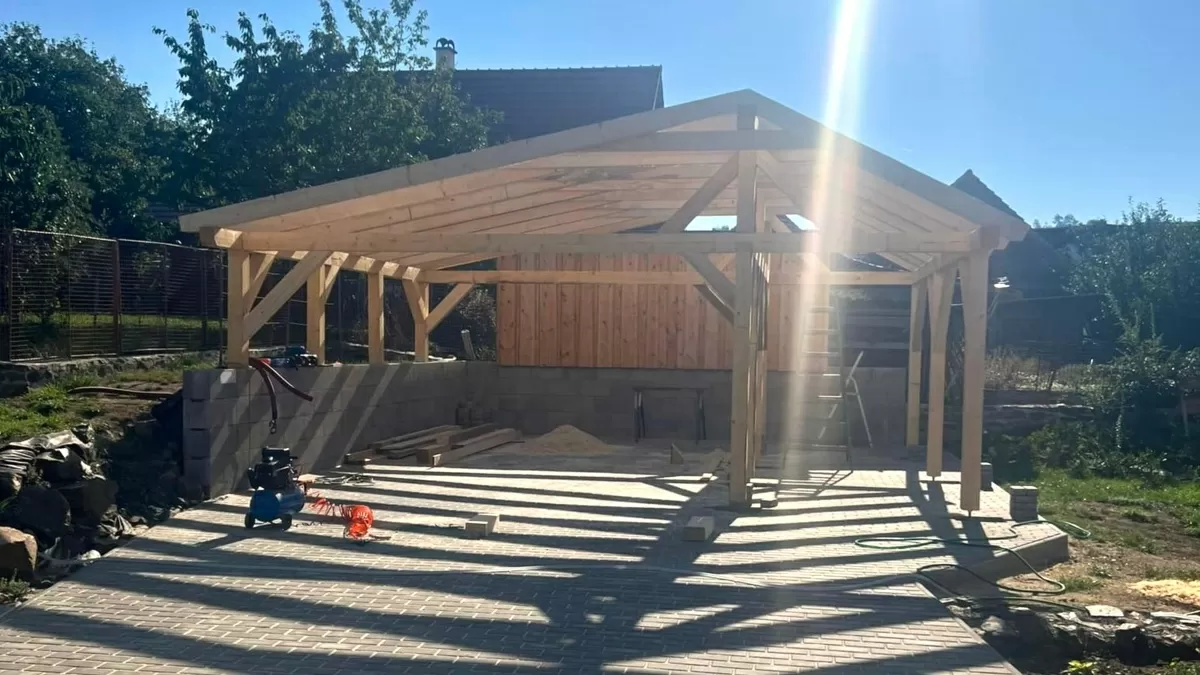

Čepování trámů se hodí pro konstrukce vyžadující pevné a trvanlivé spojení, jako jsou tesařské spoje pergola nebo moderní tesařské spoje ve dřevostavbách. Nevhodné je pro situace s extrémním zatížením, kde se běžně používají kovové kotvy nebo jiné typy spojů.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Zpevnění a zajištění tesařských spojů
Jak se zpevňují tesařské spoje?
Tesařské spoje trámů se zpevňují tradičně pomocí dřevěných kolíků z tvrdého dřeva, jako je dub nebo buk. Tyto kolíky mají kruhový nebo čtyřhranný průřez o průměru 10-20 mm a zasazují se do přesně předvrtaných otvorů v místě spoje. Otvory se vrtají pod úhlem odpovídajícím směru kolíku, aby se zabránilo posunu a zvýšila stabilita konstrukce. Dřevěné kolíky se kladou diagonálně ve třetinových vzdálenostech spoje, což minimalizuje riziko vyklouznutí.
Moderní zpevnění spočívá v použití kovových svorníků, šroubů a příložek. Kovové svorníky mají průměr 12-16 mm a spolu s ocelovými příložkami, které mohou být jednostranné nebo oboustranné, zvyšují únosnost spoje zejména proti vybočení a posuvu. Příložky se připevňují k trámům pomocí šroubů nebo hmoždinek, přičemž na každé straně spoje musí být minimálně dva svorníky. Příložky mohou být nasazené nebo zapuštěné, přičemž nasazené s dřevěnými hmoždinkami poskytují lepší tuhost a odolnost proti usmyknutí než zapuštěné s ozuby.
Pro vruty platí, že se vrtají šikmo v úhlu 30-45°, často ve dvojicích vedených do kříže (X), což výrazně zvyšuje pevnost spoje proti vytržení a rozkluzu. Doporučený průměr vrutů je 6-8 mm, délka přizpůsobená tloušťce trámů. Tento způsob upevnění je nezbytný zejména u moderních tesařských spojů, kde je kladen důraz na rychlou montáž a vysokou pevnost.
- Dřevěné kolíky z tvrdého dřeva (dub, buk) o průměru 10-20 mm zabraňují posunům a zvyšují stabilitu spoje
- Kovové svorníky průměru 12-16 mm s ocelovými příložkami zvyšují únosnost a odolnost proti vybočení
- Příložky mohou být jednostranné nebo oboustranné, nasazené s hmoždinkami lépe zabraňují usmyknutí
- Vruty vedené šikmo v úhlu 30-45°, často v kříži, zvyšují pevnost proti vytržení
- Šrouby a vruty umožňují rychlou montáž a pevné spojení trámů
Tip: Při spojování trámů v pergole se osvědčuje kombinace tradičních dřevěných kolíků s kovovými příložkami a hmoždinkami, což zajistí dlouhodobou odolnost vůči mechanickému zatížení i povětrnostním vlivům. Naopak u lehkých konstrukcí bez výrazného zatížení lze bezpečně použít pouze vruty a šrouby, což zjednodušuje a urychluje montáž.
Tento přístup k zpevnění tesařských spojů zajišťuje pevnost a stabilitu konstrukce bez oslabení mechanických vlastností dřeva a prodlužuje životnost celé stavby.
Faktory ovlivňující pevnost tesařských spojů
Faktory ovlivňující pevnost tesařských spojů v konstrukci zahrnují zejména vlhkost a teplotu prostředí, kvalitu použitého dřeva a přítomnost vad v materiálu. Tyto podmínky přímo ovlivňují trvanlivost a stabilitu spojů trámů, a to jak u tradičních, tak moderních tesařských spojů, například u spojování trámů v pergolách nebo rohových spojů trámů.
Jak vlhkost a teplota ovlivňují pevnost tesařských spojů?
Pevnost tesařských spojů trámů je výrazně ovlivněna vlhkostí dřeva. Zvýšená vlhkost snižuje mechanickou pevnost materiálu, protože vlhké dřevo ztrácí část své tuhosti a je náchylnější k deformacím. Vlhkost nad 20 % vede k výraznému poklesu nosnosti spoje a zvyšuje riziko biologického poškození, například hniloby. Teplota prostředí zároveň ovlivňuje sušení a stabilitu dřeva – při nízkých teplotách dochází k pomalejšímu vysychání, což může vést k delší době zpracování a vyšší citlivosti spojů na vlhkost.
Kvalita dřeva je dalším klíčovým faktorem. Dřevo bez vad, jako jsou suky, trhliny nebo praskliny, poskytuje lepší pevnost a zajišťuje delší životnost spoje. Vadné dřevo oslabuje tesařské spoje pergola i jiné konstrukce a může vést k předčasnému selhání spoje. Výběr kvalitního, správně vysušeného dřeva proto přímo ovlivňuje pevnost spoje i jeho trvanlivost.
| Vlhkost dřeva (%) | Pokles pevnosti spoje (%) | Doporučené použití |
|---|---|---|
| 8-12 | 0 | Optimální pro všechny tesařské spoje |
| 13-20 | 10-15 | Přijatelná pro méně namáhané spoje |
| Nad 20 | 30 a více | Nevhodné pro nosné spoje |
Tip: Při plánování podélného spojování trámů nebo rohových spojů doporučuji volit dřevo se stabilní vlhkostí kolem 12 %, aby se minimalizovalo riziko deformací a snížení pevnosti tesařských spojů osedlání i dalších variant.
Údržba a dlouhodobá životnost tesařských spojů
Údržba tesařských spojů je klíčová pro zachování stabilní konstrukce a prodloužení jejich životnosti. Pečlivá kontrola a ochrana proti vlhkosti či škůdcům zásadně ovlivňuje, jak dlouho spoje vydrží bez nutnosti náročných oprav.
Jak prodloužit životnost tesařských spojů?
Životnost tesařských spojů trámů prodlužuje pravidelná údržba, která zahrnuje kontrolu pevnosti, ošetření povrchu a ochranu před klimatickými vlivy. Vlhkost a škůdci dřeva patří mezi hlavní faktory zkracující životnost spojů v konstrukci, proto je důležité tyto rizika minimalizovat vhodnými postupy.
- Kontrola spojů – provádějte vizuální kontrolu minimálně jednou ročně, zaměřte se na známky vlhkosti, praskliny a deformace v rohových spoje trámů i podélných spojích.
- Ošetření povrchu – aplikujte impregnační nátěry nebo oleje vhodné pro venkovní dřevěné konstrukce, například na pergoly, které posilují ochranu proti vodě a škůdcům.
- Odstranění poškození – okamžitě opravte drobné trhliny a uvolněné spoje, aby se zabránilo dalšímu rozšiřování poškození.
- Zajištění odvětrání – zajistěte dostatečné proudění vzduchu kolem tesařských spojů, což snižuje riziko dlouhodobé vlhkosti.
- Prevence škůdců – pravidelně kontrolujte známky napadení hmyzem a případně aplikujte vhodné insekticidy.
Odborná rada: Moderní tesařské spoje, například osedlání nebo speciální přeplátování, vyžadují stejnou péči. U pergol a venkovních konstrukcí je zvlášť důležitá ochrana proti slunečnímu záření a dešti, aby nedocházelo k degradaci dřeva.
Na co si dát pozor: častá chyba je zanedbání pravidelné kontroly a ošetření, které vede k rychlému rozkladu spojů a následným nákladným opravám. Údržba tesařských spojů není vhodná pro konstrukce trvale ponořené ve vodě nebo vystavené extrémním podmínkám bez speciální ochrany.
Normy a certifikace tesařských spojů v ČR a EU
Tesařské spoje a jejich spojování trámů v konstrukci musí odpovídat platným normám ČSN EN, které stanovují požadavky na pevnost a bezpečnost dřevěných konstrukcí. Tyto normy vyžadují, aby každý spoj splňoval přesně definované pevnostní parametry, což zajišťuje stabilitu a dlouhodobou funkčnost stavby. Certifikace materiálů představuje další klíčový faktor, protože garantuje kvalitu dřeva a správné provedení tesařských spojů.
Mezi nejdůležitější normy patří například ČSN EN 1995-1-1 (Eurokód 5), která upravuje návrh a posouzení dřevěných konstrukcí včetně tesařských spojů trámů. Pro spojování trámů se často využívají moderní tesařské spoje, například rohové spoje trámů či podélné spojování trámů, jejichž provedení musí respektovat normy a certifikace.
- ČSN EN 1995-1-1 – základní norma pro dřevěné konstrukce
- Certifikace materiálů dle EN 14081 – kvalita a pevnost dřeva
- Požadavky na pevnost tesařských spojů dle ČSN EN 1995
- Doporučení pro tesařské spoje pergola a rohové spoje trámů
Tip: Při plánování tesařských spojů osedlání nebo podélného spojování trámů je nezbytné ověřit certifikaci použitého dřeva, aby byla konstrukce skutečně bezpečná a splňovala platné normy.
Časté dotazy k tesařským spojům a spojování trámů
Otázka: Jak spojit dva trámy?
Spojení trámů nejčastěji využívá čep a dlab, přičemž čep má šířku 1/3 šířky trámu a délku 1/4 až 1/2 jeho výšky. Dlab musí být o 10 mm hlubší než čep a nesmí být vyřezán napříč vláknem dřeva.
Otázka: Jaké jsou základní tesařské spoje?
Mezi základní tesařské spoje trámů patří čep a dlab, rybinový spoj, pokosový spoj, přeplátování, kampování, osedlání a zadrápnutí. Tyto spoje se často používají i u konstrukcí pergol.
Otázka: Jaké jsou způsoby spojování dřeva?
Dřevo lze spojovat tradičně čepem a dlabem, dále pomocí kovových spojek, vrutů vedených šikmo v úhlu 30-45° a dřevěných kolíků, které zvyšují pevnost spoje.
Otázka: Jak spojit trámy v rohu?
Pro rohové spoje trámů se často volí rybinový nebo pokosový spoj, které zajišťují stabilitu a pevnost konstrukce.
Otázka: Jaký je správný úhel vedení vrutů?
Vruty by měly být vedeny šikmo v úhlu 30-45°, ideálně ve dvojici do kříže, což výrazně zvyšuje pevnost tesařských spojů.
Otázka: Co je kampování v tesařských spojích?
Kampování znamená spojení dvou kolmých nebo šikmých prvků s hloubkou zapuštění 1/8 až 1/6 tloušťky menšího profilu.
Otázka: Jaké dřevo se používá na dřevěné kolíky?
Na dřevěné kolíky se doporučuje tvrdé dřevo, například dub nebo buk, kvůli jejich vysoké pevnosti a odolnosti.
Otázka: Jaká je role příložek u tesařských spojů?
Příložky, ať už dřevěné nebo ocelové, zvyšují únosnost a stabilitu spoje, zabraňují vybočení a posunům trámů.
Otázka: Jak dlouhý by měl být čep v tesařském spoji?
Čep by měl mít délku minimálně 1/4 až 1/2 výšky trámu, aby zajistil pevnost a stabilitu spoje.
Otázka: Kdy je vhodné použít přeplátování?
Přeplátování se využívá při křížení trámů, například u vaznic valbových střech nebo podélném spojování trámů.
Otázka: Jak správně provést čep a dlab v trámové konstrukci?
Čep by měl být pevný a přesný, s délkou alespoň 1/3 délky trámu, a dlab by měl odpovídat jeho velikosti, aby spoj držel bez vůlí.
Otázka: Jak zpevnit a zajistit tesařské spoje pro dlouhodobou pevnost?
Použití dřevěných kolíků o průměru 12 mm a kovových svorníků výrazně zvyšuje odolnost a trvanlivost spoje.
Otázka: Jaké nástroje a materiály jsou potřebné pro spojování trámů?
K základním nástrojům patří dláta, kladivo, vrtačka s vrtáky o průměru 10-15 mm a kovové spojky pro moderní tesařské spoje.
Otázka: Jaké jsou moderní kovové spojky a jejich výhody oproti tradičním metodám?
Moderní ocelové úhelníky s povrchovou úpravou zvyšují odolnost proti korozi a zjednodušují montáž, což ocení zejména při větších konstrukcích.
Otázka: Jak dlouhodobě udržovat a pečovat o tesařské spoje v různých klimatických podmínkách?
Pravidelné ošetření dřeva impregnačním nátěrem alespoň každé 2 roky prodlužuje životnost a pevnost tesařských spojů v exteriéru.
