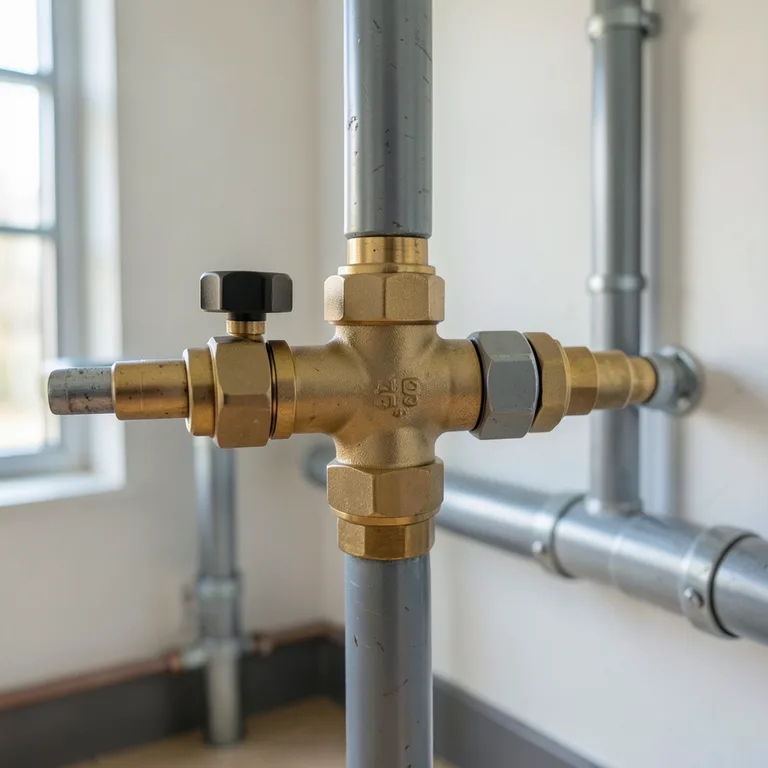

Třícestný ventil na topení umožňuje efektivní regulaci teploty směšováním teplé a vratné vody v systému. Jeho správné nastavení výrazně ovlivňuje komfort vytápění i úsporu energie. Poznání funkce a schématu ventilu pomůže optimalizovat provoz vašeho topení.
Klíčové závěry
- Třícestný ventil má tři připojovací potrubí: přívodní, vratné a zásobní, která umožňují regulaci průtoku topné vody.
- Existují dva režimy funkce ventilu: směšovací, který míchá teplou a studenou vodu, a rozdělovací, který udržuje minimální teplotu vratné vody.
- Termostatický ventil Esbe VTA 322 umožňuje nastavení teplot v rozsahu 30-70 °C, což zajišťuje přesnou regulaci topného systému.
- Správné nastavení třícestného ventilu snižuje dobu vytápění a zabraňuje nízkoteplotní korozi kotle.
- Pro komplexní řízení topného systému je vhodné kombinovat třícestný ventil s čerpadlem řízeným termostatem a případně čtyřcestným ventilem.
Co je třícestný ventil a jaké má základní části?
Třícestný ventil je klíčovým prvkem topného systému, který umožňuje řídit průtok topné vody mezi třemi potrubími: přívodním, vratným a zásobním. Jeho hlavní funkcí je směšování horké vody z kotle s ochlazenou vratnou vodou, čímž reguluje teplotu vody dodávané do radiátorů nebo podlahového vytápění. Třícestný ventil se skládá ze tří základních částí: těla ventilu, vřetena a ovládacího prvku, který přesně nastavuje polohu vřetena a tím poměr průtoku vody mezi přívodním a vratným potrubím.
Třícestný ventil schéma typicky zahrnuje:
- přívodní potrubí – přivádí horkou vodu z kotle s teplotou až 90 °C
- vratné potrubí – vrací ochlazenou vodu zpět ke kotli s teplotou obvykle 40-60 °C
- zásobní potrubí – vede směrovanou vodu do topného systému s regulovanou teplotou 30-70 °C
| Část ventilu | Funkce | Poznámka |
|---|---|---|
| Tělo ventilu | Základní konstrukce ventilu | Uzavírá a směšuje průtok vody mezi třemi cestami |
| Vřeteno ventilu | Pohyblivý prvek uvnitř těla | Reguluje poměr přívodní a vratné vody, ovlivňuje teplotu topné vody |
| Ovládací prvek | Mechanismus pro nastavení polohy vřetena | Termostatický (např. Esbe VTA 322 s nastavením 30-70 °C) nebo motorový pohon |
Jak funguje třícestný ventil v topném systému
Třícestný ventil reguluje teplotu topné vody směšováním horké vody z kotle s vratnou ochlazenou vodou, čímž zabraňuje přetápění i podchlazení topného systému. V režimu směšovacího ventilu, který se instaluje na přívodním potrubí, se průtok v primárním okruhu mění podle potřeby, zatímco průtok v sekundárním okruhu zůstává konstantní. Naopak rozdělovací ventil, instalovaný na vratném potrubí, udržuje minimální teplotu vratné vody (obvykle nad 55 °C), což zabraňuje nízkoteplotní korozi a prodlužuje životnost kotle.
Termostatický směšovací ventil Esbe VTA 322 umožňuje přesné nastavení teplotního rozsahu od 30 do 70 °C. Správné nastavení třícestného ventilu zajišťuje optimální průtok topné vody a efektivní využití tepla, čímž snižuje dobu vytápění a minimalizuje energetické ztráty.
Tip: Pro správné nastavení třícestného ventilu je nezbytné dodržet správné zapojení přívodního, vratného a zásobního potrubí podle výrobního schématu. Častou chybou je nesprávné nastavení ovládacího prvku, které vede k nerovnoměrnému průtoku a nedostatečné regulaci teploty, což může způsobit přetápění nebo podchlazení topného systému.
Odborná rada: Třícestný ventil se hodí pro systémy s kotli na tuhá paliva, plyn, elektřinu i kombinované zdroje, kde je potřeba regulovat teplotu topné vody. Naopak není vhodný pro systémy s velmi nízkými průtoky, kde je lepší použít čtyřcestný ventil pro přesnější řízení.
Správné nastavení a údržba třícestného ventilu výrazně prodlužuje životnost kotle a zvyšuje komfort vytápění díky stabilní teplotě topné vody.
Princip a funkce třícestného ventilu v topném systému
Třícestný ventil v topném systému plní klíčovou roli v regulaci teploty a průtoku vody. Funguje ve dvou základních režimech – směšovacím a rozdělovacím – které zajišťují efektivní a bezpečný provoz kotle i topení. Správné zapojení ventilu na přívodní i vratné potrubí je nezbytné pro jeho optimální funkci a ochranu topného systému.
Jak funguje směšovací režim třícestného ventilu?
Ve směšovacím režimu třícestný ventil míchá horkou vodu z primárního okruhu s chladnější vratnou vodou ze sekundárního okruhu. Cílem je dosáhnout požadované teploty topné vody v rozmezí 30-70 °C, což odpovídá nastavení termostatického ventilu Esbe nebo jiného směšovacího ventilu topení. Tento princip fungování třícestného ventilu umožňuje efektivní regulaci teploty a omezuje přetápění radiátorů. Směšovací režim zároveň optimalizuje průtok topné vody a přispívá k úspoře energie tím, že přívodní voda není zbytečně přehřátá.
Co je rozdělovací režim a proč je důležitý?
Rozdělovací režim třícestného ventilu udržuje minimální teplotu vratné vody na 60 °C. Tím se zabraňuje nízkoteplotní korozi kotle, která vzniká při příliš studené vratné vodě. Tento režim tedy chrání kotel a prodlužuje jeho životnost, což je zásadní pro spolehlivý provoz topného systému. Rozdělovací ventil funkce spočívá v přesměrování části horké vody zpět do vratného potrubí a tím udržuje optimální teplotní podmínky. Správné nastavení třícestného ventilu minimalizuje riziko poškození kotle a zajišťuje stabilní průtok topné vody.
| Režim ventilu | Funkce | Doporučená teplota vratné vody |
|---|---|---|
| Směšovací režim | Míchání horké a vratné vody | 30-70 °C (topná voda) |
| Rozdělovací režim | Udržení min. teploty vratné vody | Min. 60 °C |
| Význam | Regulace teploty a ochrana kotle | Ochrana proti korozi |
- Pro správnou funkci je nutné přesné nastavení třícestného ventilu podle schématu a typu kotle.
- Častá chyba: nesprávné zapojení na přívodní a vratné potrubí vede k neefektivnímu vytápění a riziku koroze.
- Termostatický ventil Esbe se často používá pro automatickou regulaci teploty v režimu směšování.
Jak správně nastavit třícestný ventil krok za krokem
Pro správné nastavení třícestného ventilu v topném systému je nutné postupovat systematicky. Tento návod vám ukáže, jak s využitím teploměru a znalosti typu ventilu, například Esbe VTA 322, dosáhnout optimálního průtoku topné vody a správné teploty.
Příprava na nastavení
Připravte si přesný teploměr a ověřte, že máte třícestný ventil vhodného typu, například termostatický ventil Esbe VTA 322 s teplotním rozsahem 30-70 °C. Tento ventil umožňuje plynulé nastavení teploty topné vody v systému podle požadavků.
Nastavení teplotního rozsahu
Nastavte třícestný ventil na požadovanou teplotu v rozsahu 30 až 70 °C, který odpovídá vašemu topnému systému. Postup nastavení třícestného ventilu ESBE spočívá v pomalém otáčení regulačního prvku, dokud teploměr nezaznamená správnou hodnotu.
Kontrola a doladění průtoku
- Zapněte topení – spusťte oběh topné vody v systému.
- Měřte teplotu – kontrolujte údaje na teploměru u výstupu ventilu.
- Nastavte průtok vody – dolaďte ventil tak, aby průtok odpovídal optimálnímu výkonu topení.
- Opakujte kontrolu – ujistěte se, že teplota zůstává stabilní při požadovaném nastavení.
Tip: Častá chyba při nastavování třícestného ventilu je příliš rychlé otáčení, které může vést k nestabilní teplotě a nerovnoměrnému průtoku topné vody. Pomalé a přesné ladění zajistí správnou funkci směšovacího ventilu topení.
Doporučené typy a značky třícestných ventilů na českém trhu
Výběr správného třícestného ventilu významně ovlivňuje funkci a efektivitu topného systému. Na českém trhu dominuje značka Esbe, zejména model VTA 322, který nabízí nastavitelný teplotní rozsah od 30 do 70 °C. Tento termostatický ventil Esbe umožňuje přesné řízení teploty topné vody a je vhodný pro různé typy kotlů a systémů. Další často využívanou značkou je Oventrop, jejíž ventily mají pevnou nastavenou teplotu 60 °C a jsou ideální pro jednodušší aplikace, kde není potřeba složité regulace.
| Značka | Model | Teplotní rozsah | Cena (orientačně) | Vhodnost kotle |
|---|---|---|---|---|
| Esbe | VTA 322 | 30-70 °C | 2 500-3 500 Kč | Vhodný pro většinu systémů |
| Esbe | VTC 311 | Pevná i nastavitelná | 3 000-4 000 Kč | Pro moderní kondenzační kotle |
| Oventrop | Standardní | 60 °C pevně | 1 800-2 500 Kč | Jednoduché topné systémy |
Jak nastavit třícestný ventil Esbe VTA 322?
Pro nastavení třícestného ventilu Esbe VTA 322 zvolte teplotní rozsah mezi 30 a 70 °C podle typu vašeho topného systému. Nastavení probíhá otáčením ovládacího prvku, přičemž je nutné sledovat teplotu topné vody pomocí teploměru umístěného na výstupu ventilu. Úpravou průtoku vody ventil reguluje teplotu tak, aby nedocházelo k přehřívání nebo podchlazení radiátorů. Správné nastavení vyžaduje vyvážení mezi požadovanou teplotou a dostatečným průtokem topné vody, což zajistí optimální výkon a úsporu energie.
Tipy na správné nastavení třícestného ventilu
Při nastavování třícestného ventilu se vyhněte teplotám pod 30 °C, protože nízkoteplotní koroze může poškodit kotel a topný systém. Pravidelně kontrolujte průtok topné vody a funkčnost ovládacího prvku, aby ventil správně reagoval na změny teplot. Nesprávné nastavení často vede k výkyvům teploty a vyšší spotřebě energie. Doporučuji zkontrolovat třícestný ventil podle schématu zapojení a průtokových parametrů, což pomůže předejít častým chybám při nastavování a zajistí dlouhodobou spolehlivost systému.
Nejčastější chyby při nastavování třícestného ventilu a jejich důsledky
Nesprávné nastavení třícestného ventilu, zejména když teplota klesne pod 30 °C, často způsobuje nízkoteplotní korozi kotle. Tento jev zkracuje životnost zařízení a zvyšuje náklady na opravy. Dále prodlužuje dobu vytápění, protože průtok topné vody není optimální pro efektivní přenos tepla. Chyby při nastavování třícestného ventilu a jak se jim vyhnout jsou proto klíčové pro spolehlivý provoz topného systému.
Tipy na správné nastavení třícestného ventilu
- Nastavte teplotu směšovacího ventilu tak, aby neklesala pod 40 °C, čímž se minimalizuje riziko nízkoteplotní koroze.
- Zkontrolujte průtok topné vody, aby nebyl příliš nízký, což zhoršuje rozdělovací ventil funkci.
- Použijte termostatický ventil Esbe, který přesně reguluje teplotu a minimalizuje chyby.
- Dodržujte schéma třícestného ventilu a pravidelně provádějte údržbu.
_“Správné nastavení třícestného ventilu je základem pro úsporu energie a dlouhou životnost kotle,“_ upozorňuje topenářský specialista.
Údržba a servis třícestných ventilů
Údržba a servis třícestných ventilů jsou nezbytné pro spolehlivý provoz topného systému a prodloužení životnosti ventilu. Doporučuje se provádět kontrolu minimálně jednou ročně, ideálně před začátkem topné sezóny. Údržba zahrnuje měření průtoku topné vody podle schématu třícestného ventilu, kontrolu těsnění a ověřování funkčnosti ovládacího prvku, aby se předešlo únikům a poruchám.
Pro správné nastavení a bezproblémový chod třícestného ventilu na topení je nutné pravidelně kontrolovat:
- stav těsnění ventilu a jeho výměnu při zjištění opotřebení nebo netěsností
- průtok topné vody v souladu s konkrétním třícestným ventilem, například podle schématu zapojení Esbe VTA 322 nebo VTC 311
- funkčnost ovládacího prvku, zejména termostatického ventilu Esbe, který má nastavitelné teplotní rozpětí 30-70 °C
- správné nastavení směšovacího ventilu topení podle výrobního návodu, aby se zabránilo nedostatečnému výkonu nebo přehřívání systému
- odstranění usazenin, kalů a nečistot, které mohou omezovat průtok a ovlivňovat funkci rozdělovacího ventilu
Jak nastavit třícestný ventil na topení
Správné nastavení třícestného ventilu u kotle zajišťuje přesnou regulaci teploty a optimalizuje průtok topné vody v systému. Údržba ventilu a pravidelná kontrola jeho funkce jsou klíčové pro efektivní ovládání třícestného ventilu na radiátoru i v celém topném systému.
Častá chyba: Nesprávné nastavení ventilu vede k nedostatečnému ohřevu nebo přetápění, což zvyšuje spotřebu energie a může způsobit rychlejší opotřebení kotle. Proto je nezbytné dodržet doporučené hodnoty nastavení podle typu ventilu a jeho umístění v systému.
Pro koho se to hodí: Třícestné ventily s termostatickou regulací, jako Esbe VTA 322, jsou vhodné pro moderní plynové a elektrické kotle s nutností přesné teplotní regulace.
Pro koho se to nehodí: U jednoduchých systémů s nízkými nároky na regulaci nebo u starších kotlů bez možností přesného nastavení může být použití třícestného ventilu nadbytečné a komplikovat provoz.
Tip: Při údržbě věnujte pozornost nejen mechanickému stavu ventilu, ale i správnému zapojení a nastavení podle schématu, protože od toho závisí funkce směšovacího nebo rozdělovacího režimu ventilu a celková efektivita vytápění.
Porovnání energetické účinnosti směšovacího a rozdělovacího režimu třícestného ventilu
Směšovací režim třícestného ventilu umožňuje proměnlivý průtok topné vody v primárním okruhu a konstantní průtok v sekundárním okruhu. Tento režim využívá ventil, například Esbe VTA 322 s nastavitelným teplotním rozsahem 30-70 °C, k přesnému míchání teplé vody z kotle se studenou vratnou vodou. Výsledkem je optimalizace energetické účinnosti díky přesné regulaci teploty topné vody a snížení zbytečných tepelných ztrát. Průtok topné vody v primárním okruhu se tak přizpůsobuje aktuální potřebě vytápění, což snižuje spotřebu paliva a prodlužuje životnost kotle.
Naopak rozdělovací režim, kdy je ventil instalován na vratném potrubí, udržuje minimální teplotu vratné vody na hodnotě přibližně 60 °C. Tím se zabraňuje nízkoteplotní korozi a kondenzaci spalin v kotli, což výrazně prodlužuje jeho životnost. Tento režim zajišťuje konstantní průtok v primárním okruhu a proměnlivý průtok v sekundárním okruhu. Energetická účinnost je zde ovlivněna vyšší minimální teplotou vratné vody, která může vést k mírně vyšší spotřebě energie, avšak přínos představuje ochrana kotle před poškozením a snížení nákladů na jeho údržbu.
Pro správné nastavení třícestného ventilu je nezbytné pochopit rozdíly mezi režimy a přizpůsobit je konkrétnímu typu kotle a topného systému. Častou chybou je nesprávné nastavení průtoku, které vede k nedostatečnému výkonu nebo přetápění. Například u směšovacího režimu je nutné přesně nastavit průtok topné vody, aby se zabránilo kolísání teploty v sekundárním okruhu. U rozdělovacího režimu je klíčové zajistit minimální teplotu vratné vody, aby nedocházelo k poškození kotle.
| Režim | Výhody | Nevýhody |
|---|---|---|
| Směšovací režim | Optimalizuje spotřebu energie díky proměnnému průtoku a přesné regulaci teploty (30-70 °C), snižuje náklady na vytápění | Vyžaduje přesné nastavení průtoku, složitější instalace a údržba |
| Rozdělovací režim | Zabraňuje nízkoteplotní korozi kotle udržováním minimální teploty vratné vody 60 °C, prodlužuje životnost kotle | Vyšší minimální teplota může znamenat vyšší spotřebu energie, méně flexibilní regulace |
Tip: Pro kotle na tuhá paliva a plynové kotle se doporučuje rozdělovací režim kvůli ochraně kotle před kondenzací, zatímco u moderních plynových kotlů a elektrických systémů je výhodnější směšovací režim pro lepší energetickou účinnost a komfort vytápění.
Časté dotazy (FAQ) k třícestnému ventilu na topení
Otázka: Jak nastavit třícestný ventil na topení správně?
Nastavte ventil na teplotu v rozmezí 30-70 °C podle typu ventilu, například termostatický ventil Esbe VTA 322, a pravidelně kontrolujte průtok topné vody v systému.
Otázka: Jak funguje třícestný ventil v topném systému?
Třícestný ventil reguluje teplotu vody směšováním horké a studené vody nebo rozdělením průtoku, což udržuje optimální teplotu vratné vody a stabilizuje topení.
Otázka: Jaký je rozdíl mezi směšovacím a rozdělovacím režimem třícestného ventilu?
Směšovací ventil topení míchá vodu v rozmezí 30-70 °C, zatímco rozdělovací ventil funkce zajišťuje minimální teplotu vratné vody kolem 60 °C, aby se zabránilo nízkoteplotní korozi.
Otázka: Jak často je třeba provádět údržbu třícestného ventilu?
Údržbu doporučuji provádět minimálně jednou ročně, zahrnuje kontrolu těsnění, funkce kuželky a průtoku topné vody.
Otázka: Co způsobí nesprávné nastavení třícestného ventilu?
Nesprávné nastavení ventilu vede k prodloužení doby vytápění, vzniku nízkoteplotní koroze kotle a zvýšené spotřebě energie.
Otázka: Lze třícestný ventil použít bez Ladomatu?
Ano, například termostatický ventil Esbe lze použít bez Ladomatu, pokud je správně nastaven a zapojen v souladu s topným systémem.
Otázka: Jak zapojit třícestný ventil ke kotli?
Ventil se připojuje podle třícestného ventil schématu na přívod z kotle, výstup do topení a vratnou větev zpět ke kotli.
Otázka: Jaký je rozdíl mezi třícestným a čtyřcestným ventilem?
Třícestný ventil reguluje průtok mezi třemi cestami, zatímco čtyřcestný ventil umožňuje komplexnější přepínání a regulaci teploty v obou okruzích topení.
Otázka: Jak nastavit třícestný ventil Esbe VTA 322?
Nastavte teplotu v rozsahu 30-70 °C podle potřeby a ověřte správný průtok topné vody pomocí teploměru a kontrolního měření.
Otázka: Jak předejít častým chybám při nastavování ventilu?
Dodržujte doporučený teplotní rozsah, pravidelně kontrolujte průtok a provádějte servis ventilu minimálně jednou ročně, abyste předešli blokacím a únikům.
Otázka: Co je hlavní součástí třícestného ventilu a jak ovlivňuje jeho funkci?
Hlavní součástí je kuželka, která přepíná průtok mezi třemi cestami a tím umožňuje směšování nebo rozdělování vody v topném systému.
Otázka: Jaký je správný postup při údržbě třícestného ventilu?
Údržba spočívá v čištění kuželky, kontrole těsnění a funkce ovládacího prvku, ideálně jednou ročně, což zajišťuje bezproblémový průtok topné vody.
Otázka: Jak třícestný ventil reguluje teplotu vody v topném systému?
Regulace probíhá směšováním teplé přívodní a studené vratné vody ve správném poměru podle nastavené teploty na ventilu.
Otázka: Jaký je princip fungování třícestného ventilu na topení?
Třícestný ventil ovládá průtok vody ve třech cestách, buď směšuje teplou a studenou vodu, nebo rozděluje průtok, aby udržel stabilní teplotu v topném systému.
Otázka: Jak se správně zapojuje třícestný ventil ke kotli v moderním regulačním systému?
Ventil připojte podle schématu na přívod a vratku kotle, ovládání zabezpečte servopohonem řízeným teplotním čidlem pro přesnou regulaci.
