Pojistka elektrická funkce a použití: princip a typy v praxi

Elektrická pojistka slouží jako klíčový bezpečnostní prvek, který chrání elektrické obvody před přetížením a zkratem. Její funkce spočívá v rychlém přerušení proudu při nadměrném zatížení, čímž zabraňuje poškození zařízení i požáru. Různé typy pojistek, například tavné pojistky s různými rozměrovými řadami a vypínacími charakteristikami, umožňují přesné přizpůsobení konkrétním podmínkám použití.

Základní funkce elektrické pojistky

Elektrická pojistka přeruší elektrický obvod při překročení jmenovitého proudu, čímž chrání zařízení a osoby před poškozením nebo úrazem elektrickým proudem. Je to jednorázové pasivní ochranné zařízení, které obsahuje tavný vodič z materiálu s nízkou teplotou tavení, například stříbra nebo mědi. Při nadproudu se tento vodič přetaví a obvod se otevře, což zabraňuje dalšímu průchodu proudu.

Pojistka v elektrickém zařízení funguje na principu Jouleova zákona, kdy teplo generované proudem (úměrné druhé mocnině proudu) způsobí přetavení tavného vlákna. Tavné vlákno je uloženo v těle pojistky z keramiky, skla nebo plastu, často plněném hasebním prostředkem, například křemičitým pískem, který uhasí elektrický oblouk vznikající při přerušení obvodu. Po aktivaci pojistky je nutná její výměna za novou se stejnými parametry.

V běžné domácí elektroinstalaci se používají pojistky s rozměry 10×38 mm nebo 14×51 mm a jmenovitými proudy od 6 A do 25 A. Vypínací charakteristiky, například rychlé (F) nebo pomalé (T), určují dobu reakce pojistky na přetížení a zkraty. Rychlé pojistky přeruší obvod do několika milisekund, vhodné pro ochranu citlivých zařízení, zatímco pomalé pojistky snesou krátkodobé proudové špičky, například při rozběhu motorů.

Jaká je role pojistky při ochraně elektrických zařízení

Pojistka minimalizuje riziko požáru a poškození elektroinstalace tím, že přeruší proud při zkratu nebo přetížení, čímž zabraňuje přehřátí vodičů a komponent. Správná volba pojistky podle jejího jmenovitého proudu a vypínací charakteristiky je klíčová pro bezpečný provoz. Například pro běžné domácí obvody se doporučuje pojistka s proudem o 10-20 % vyšším než provozní proud, aby se předešlo zbytečnému vyhození.

Diagnostika pojistky spočívá v kontrole přerušeného tavného vlákna nebo měření kontinuity multimetrem. Častou chybou je použití pojistky s nesprávnou vypínací charakteristikou, což může vést k opakovaným výpadkům nebo nedostatečné ochraně. Pro ochranu motorů se hodí pomalé pojistky, zatímco pro elektroniku rychlé typy.

Tip: Při výměně pojistky vždy používejte typ a hodnotu uvedenou výrobcem elektroinstalace. Nesprávná pojistka může způsobit nejen časté výpadky, ale i nebezpečné přehřátí vodičů.

Pojistky jsou vhodné pro jednoduchou a spolehlivou ochranu elektrických obvodů s jednorázovým přerušením. Naopak nejsou ideální tam, kde je potřeba opakované rychlé zapnutí, zde se více uplatňují jističe nebo moderní elektronické ochrany.

Princip funkce tavné pojistky

Tavná pojistka přeruší elektrický obvod při překročení jmenovitého proudu díky přetavení tenkého kovového vlákna, tzv. tavného vodiče. Tento vodič je vyroben převážně ze stříbra nebo mědi, materiálů s vysokou elektrickou vodivostí a nízkou teplotou tavení, obvykle mezi 200 až 400 °C. Při průchodu proudu se podle Jouleova zákona generuje teplo úměrné druhé mocnině proudu a odporu vodiče, což při nadproudu způsobí rychlý nárůst teploty a následné přetavení vlákna.

Tělo pojistky je nejčastěji vyrobeno ze skla, keramiky nebo plastu a obsahuje hasební prostředek, například křemičitý písek. Tento materiál tlumí tlakové vlny a uhašuje elektrický oblouk, který vzniká při přerušení proudu, čímž se minimalizuje riziko vzniku požáru a zvyšuje bezpečnost elektroinstalace. Díky tomu pojistka spolehlivě přeruší obvod i při vysokých zkratových proudech.

Rozměrové řady tavných pojistek odpovídají standardním velikostem, například 10×38 mm pro proudy od 0,5 do 25 A, 14×51 mm pro 2 až 50 A a 22×58 mm pro 4 až 125 A. Pojistky se liší také vypínacími charakteristikami, které určují dobu přerušení obvodu při daném přetížení. Typy zahrnují velmi pomalé (TT), pomalé (T), středně pomalé (M), rychlé (F) a velmi rychlé (TF), což umožňuje přizpůsobení ochran různým elektrickým zařízením, například motorům s vysokým rozběhovým proudem.

Při výběru pojistky je nutné zohlednit jmenovitý proud s rezervou 10-20 % nad provozním proudem chráněného obvodu a jmenovité napětí, které musí být rovno nebo vyšší než pracovní napětí (například 230 V v domácnostech). Nesprávný výběr pojistky, například použití pojistky s příliš vysokým jmenovitým proudem, může vést k nebezpečnému přetížení a poškození zařízení. Naopak pojistka s příliš nízkým proudem způsobí časté a zbytečné výpadky.

Pro správnou diagnostiku pojistky je třeba vizuálně zkontrolovat přerušené tavné vlákno nebo změřit kontinuitu multimetrem. Častou chybou je pokus o opravu pojistkové patrony, což je zakázáno pro bezpečnost a může vést k neplnění pojistného plnění. Pojistky jsou určeny k jednorázovému použití a po vyhození je nutná výměna za novou se stejnými parametry.

Tip: Při instalaci pojistky vždy dbejte na správné označení podle normy IEC 60269 a barevné kódování proudu, například 6 A zelená, 10 A červená, 16 A šedá, aby byla zajištěna kompatibilita a bezpečnost elektroinstalace.

Typy a charakteristiky elektrických pojistek

Elektrické pojistky se liší konstrukcí, rozměry i vypínacími charakteristikami, což ovlivňuje jejich použití v elektroinstalaci a elektronice. Pro správnou bezpečnost elektroinstalace je nutné znát rozdíly mezi základními typy a vybrat pojistku odpovídající konkrétnímu obvodu.

Závitové pojistky

Závitové pojistky používají Edisonův závit, nejčastěji E27 a E14, což umožňuje jejich snadnou montáž do běžných objímek. Jsou vhodné pro domácí spotřebiče i jednoduché průmyslové aplikace, kde se uplatňuje tavná pojistka s přímou ochranou proti přetížení a zkratu.

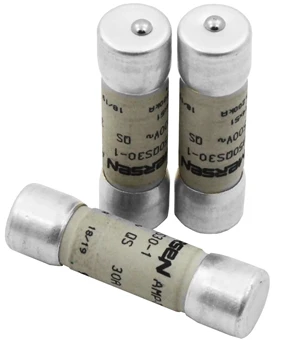

Trubičkové pojistky

Trubičkové pojistky mají válcovitý tvar a jsou vyráběny v několika rozměrových řadách pojistek, například 10×38 mm, 14×51 mm a 22×58 mm. Tyto rozměry odpovídají proudovým rozsahům od 0,5 do 125 A a umožňují jejich použití v různých typech elektrických obvodů s vyššími nároky na výkon a přesnost ochrany.

HRC a SMD pojistky

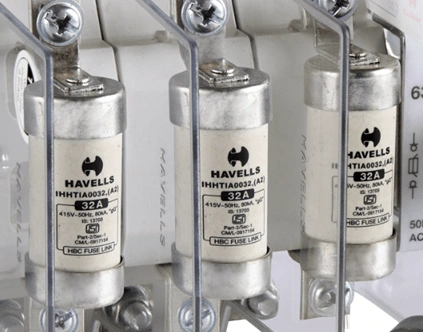

HRC pojistky (High Rupture Capacity) mají vysokou vypínací kapacitu a spadají mezi rychlé pojistky, které odpojují obvod velmi rychle při zkratu. SMD pojistky jsou miniaturizované, určeny pro elektronická zařízení s velmi rychlou reakcí a přesnou diagnostikou pojistek. Vypínací charakteristiky pojistek rozlišují rychlé, pomalé i velmi pomalé typy podle doby odezvy na přetížení.

Typ pojistky	Rozměrové řady (mm)	Proudový rozsah (A)	Vypínací charakteristiky
Závitové pojistky	E27, E14	do 10	Pomalé, středně pomalé
Trubičkové pojistky	10×38, 14×51, 22×58	0,5-125	Různé (TT, T, M, F, TF)
HRC pojistky	Různé	do 1000	Velmi rychlé
SMD pojistky	Miniaturizované	Malé proudy	Velmi rychlé

Výběr a dimenzování pojistky pro elektrický obvod

Pro správnou funkci a bezpečnost elektroinstalace je nezbytné zvolit pojistku odpovídající konkrétním parametrům elektrického obvodu. Výběr pojistky by měl reflektovat jmenovitý proud, napětí a charakteristiku zátěže, aby bylo zajištěno efektivní jištění a minimalizováno riziko poruch.

Výběr podle proudu

Jmenovitý proud elektrické pojistky by měl být přibližně o 10-20 % vyšší než maximální provozní proud obvodu. Díky tomu pojistka bezpečně ochrání zařízení před přetížením, aniž by došlo k zbytečnému vybavení. Tento přístup zvyšuje bezpečnost a prodlužuje životnost elektroinstalace.

Výběr podle napětí

Napětí pojistky musí být rovno nebo vyšší než pracovní napětí elektrického obvodu, například 230 V u běžných domácností. Použití pojistky s nižším napětím může vést k jejímu selhání nebo špatné funkci, což ohrožuje bezpečnost elektroinstalace.

Zohlednění charakteristiky zátěže

Charakteristika zátěže určuje, zda je vhodné použít rychlé nebo pomalé pojistky. Motorové zátěže a jiné přístroje s vysokými náběhovými proudy vyžadují pomalé pojistky, které snesou krátkodobé proudové špičky bez vypnutí. Naopak rychlé pojistky jsou vhodné pro citlivé elektronické spotřebiče.

Tip: Častou chybou je volba pojistky pouze podle proudu bez zohlednění charakteristiky zátěže, což může vést k častému vybavování nebo nedostatečné ochraně.

Pro koho se výběr pojistky hodí? Správné dimenzování je klíčové pro každou domácí i průmyslovou instalaci. Naopak u nestandardních zařízení bez údajů výrobce je vhodné konzultovat jištění s odborníkem.

Diagnostika a výměna pojistky

Diagnostika a výměna pojistky vyžaduje přesný postup a dodržení bezpečnostních pravidel. Správná identifikace vyhozené pojistky a následná výměna s použitím stejného typu a hodnoty zajistí spolehlivou ochranu elektrického obvodu a bezpečnost elektroinstalace.

Jak diagnostikovat vyhozenou pojistku

Vyhozenou pojistku poznáte podle přerušeného tavného prvku v jejím těle, což lze zkontrolovat vizuálně. Další metodou je diagnostika pojistky pomocí měření continuity multimetrem, které potvrdí přerušení obvodu. Continuity měření využívá nízký proud k ověření, zda je pojistka funkční, nebo je nutná její výměna. Tento způsob je vhodný zejména u pojistek, kde není tavný prvek dobře viditelný.

Bezpečná výměna pojistky

Při výměně pojistky je nezbytné nejprve odpojit napájení elektrického obvodu, aby byla zajištěna bezpečnost. Použijte pojistku stejného typu a hodnoty, což poznáte podle označení na těle, a dodržte rozměrové řady pojistek a jejich vypínací charakteristiky. Nesprávný výběr může ohrozit ochranu i funkčnost elektroinstalace.

1. Odpojte napájení – vypněte hlavní jistič nebo odpojte obvod
2. Zkontrolujte označení pojistky – ověřte hodnotu a typ (například tavná pojistka, keramická nebo závitová)
3. Vyjměte vyhozenou pojistku – opatrně ji vyjměte z patice nebo držáku
4. Vložte novou pojistku – použijte pojistku se stejnými parametry
5. Zapojte napájení – zapněte jistič a ověřte funkčnost obvodu

Odborná rada: Častou chybou je výměna pojistky za jiný typ s odlišnými vypínacími charakteristikami, což může vést k nedostatečné ochraně nebo častému vyhazování.

Moderní trendy a chytré pojistky

Moderní elektrické pojistky se vyvíjejí směrem k chytrým technologiím, které zvyšují bezpečnost elektroinstalace a umožňují přesnou diagnostiku stavu pojistek. Polovodičové ochranné prvky, například tranzistory IGBT a MOSFET, zajišťují přerušení proudu během mikrosekund, což je nezbytné pro stabilitu a ochranu v inteligentních elektrických sítích, včetně stejnosměrných (DC) systémů.

Funkce chytrých pojistek

Chytré pojistky monitorují proudové zatížení a teplotu v reálném čase s přesností na jednotky sekund, což umožňuje vzdálené sledování a ovládání přes komunikační protokoly jako Modbus nebo ZigBee. Analýza dat z těchto pojistek umožňuje predikci poruch s předstihem několika hodin až dnů, čímž se minimalizuje riziko neplánovaných výpadků a poškození zařízení. Díky integraci s řídicími systémy lze automaticky odpojit zatížené obvody a zlepšit celkovou bezpečnost elektroinstalace.

Polovodičové ochranné prvky

Polovodičové prvky jako IGBT a MOSFET přerušují elektrický proud během 10 až 100 mikrosekund, což je řádově rychlejší reakce než u tavných pojistek. Tyto prvky jsou vhodné pro použití v DC a AC sítích s napětím do 1000 V a proudy až do stovek ampér. Rychlé vypínání umožňuje precizní vypínací charakteristiky, které chrání citlivé elektronické komponenty před přepětím a zkratem. Polovodičové ochrany jsou často součástí moderních rozváděčů a průmyslových aplikací, kde je vyžadována vysoká spolehlivost a rychlá reakce.

Tip: Pro správný výběr pojistky je nezbytné znát přesné rozměrové řady pojistek (např. 10×38 mm, 14×51 mm, 22×58 mm) a jejich vypínací charakteristiky (F, T, M, TT), aby byla zajištěna optimální funkce a dlouhodobá bezpečnost elektroinstalace. Častá chyba spočívá v použití pojistky s nevhodnou charakteristikou, což může vést k předčasnému vyhození nebo naopak nedostatečné ochraně.

Časté dotazy

Jaká je základní funkce elektrické pojistky?

Pojistka přeruší obvod při překročení jmenovitého proudu, čímž chrání zařízení a osoby před poškozením nebo úrazem elektrickým proudem.

Jak poznám, že je pojistka vyhozená?

Vyhozenou pojistku poznáte vizuálním přerušením tavného vodiče nebo pomocí multimetru měřením continuity.

Jak vybrat správnou pojistku pro elektrický obvod?

Jmenovitý proud pojistky by měl být o 10-20 % vyšší než maximální provozní proud, napětí pojistky musí být rovno nebo vyšší než pracovní napětí obvodu.

Jaké jsou typy elektrických pojistek?

Mezi hlavní typy patří závitové pojistky (E27, E14), trubičkové pojistky (10×38 mm, 14×51 mm, 22×58 mm), HRC pojistky a miniaturizované SMD pojistky.

Co je to HRC pojistka?

HRC pojistka (High Rupturing Capacity) má vysokou vypínací kapacitu a je určena pro rychlé a spolehlivé přerušení vyšších proudů.

Jaké chyby se často dělají při jištění pojistkami?

Časté chyby zahrnují nesprávný výběr proudu pojistky, použití nevhodného typu pojistky a nesprávnou instalaci nebo výměnu.

Jaké jsou moderní trendy v pojistkách?

Nové chytré pojistky umožňují vzdálené monitorování, predikci poruch a používají polovodičové ochranné prvky pro rychlé přerušení proudu.

Jak se bezpečně vyměňuje pojistka?

Před výměnou odpojte napájení, použijte pojistku stejného typu a hodnoty a dodržujte bezpečnostní pravidla.

Jaká je životnost a provozní teplota pojistek?

Provozní teplotní rozsah pojistek je obvykle od -25 °C do +60 °C, životnost závisí na podmínkách provozu a správné údržbě.

Jak likvidovat použité pojistky ekologicky?

Použité pojistky je třeba likvidovat jako nebezpečný odpad dle platných předpisů, často se recyklují kovové části a keramika.

Jaký je princip tavné pojistky a jak funguje při přetížení?

Tavná pojistka obsahuje tenký kovový drátek, který při proudu překračujícím stanovenou hodnotu (např. 10 A) přehřeje a přeruší obvod během několika milisekund.

Jaká jsou základní pravidla pro správný výběr pojistky podle proudu a napětí?

Pojistka musí mít jmenovitý proud o cca 20 % vyšší než maximální provozní proud obvodu a odpovídat maximálnímu napětí, například 250 V pro domácí instalace.

Jak se liší keramické pojistky od skleněných a kdy je vhodné je použít?

Keramické pojistky lépe odolávají vyšším teplotám a jsou vhodné do průmyslových zařízení, zatímco skleněné pojistky se používají v domácích spotřebičích.

Jak poznám správnou pojistku podle označení a značky na jejím těle?

Na pojistce je uvedeno jmenovité napětí (např. 250 V), proud (např. 5 A) a typ pojistky (např. F pro rychlou pojistku) pro správné použití.

Jaká je role pojistky při ochraně elektrických zařízení před zkratem?

Pojistka přeruší obvod během několika milisekund při zkratu, čímž zabrání poškození zařízení a sníží riziko požáru.
