Elektroměrové a elektrické sloupky jsou klíčovým prvkem pro bezpečné a správné připojení k elektrické síti. Výběr vhodného elektroměrového rozvaděče a jeho montáž musí odpovídat platným normám elektroměrových sloupků i požadavkům distribučních společností, například ČEZ. Správná instalace zajistí spolehlivý provoz a minimalizuje riziko technických problémů.
Hlavní poznatky
- Elektroměrové sloupky váží přibližně 110 kg a mají dvířka o rozměrech 55 × 60 cm.
- Krytí sloupků je minimálně IP43, což zajišťuje ochranu proti stříkající vodě a prachu.
- Normy ČEZ vyžadují elektroměrový sloupek se dvěma „kříži“ pro elektroměr a HDO.
- Hlavní jistič musí mít zkratovou odolnost minimálně 10 kA podle platných pravidel.
- Materiál stříšky sloupku je pozinkovaný kov, který chrání proti korozi a povětrnostním vlivům.
Co jsou elektroměrové a elektrické sloupky a k čemu slouží

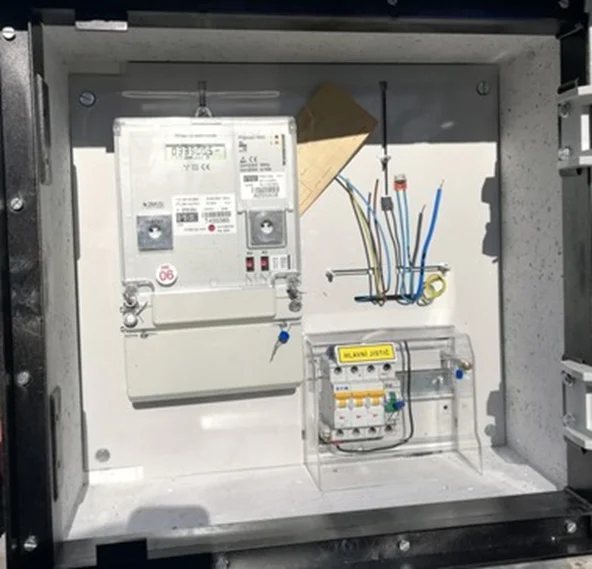

Elektroměrový sloupek je konstrukce určená k bezpečnému a normám vyhovujícímu připojení elektrických zařízení, zejména u rodinných domů a fotovoltaických elektráren. Slouží jako rozhraní mezi distribuční sítí a odběratelem a umožňuje instalaci elektroměrových rozvaděčů s přehledným a bezpečným vedením elektrických vodičů. Barevné značení vodičů odpovídá platným normám platným od roku 2020, přičemž vodiče jsou označeny návlečkami s popisem funkce.
Elektrický sloupek ČEZ představuje typ elektroměrového pilíře, který je vyroben z prefabrikovaných materiálů a má stříšku z pozinkovaného kovu pro zvýšenou odolnost proti povětrnostním vlivům. Typická hmotnost sloupku činí přibližně 110 kg, dvířka mají rozměry 55 cm na šířku a 60 cm na výšku a krytí IP43 zajišťuje ochranu proti stříkající vodě a prachu. Výrobce nabízí také atypické rozměry a dodání na vzdálená místa podle požadavků zákazníka.
Elektroměrové a elektrické sloupky jsou klíčovou součástí distribuční sítě, protože umožňují připojení elektrických zařízení včetně fotovoltaických elektráren s dodržením bezpečnostních standardů a správnou montáží elektroměrového sloupku. Součástí sloupku pro ČEZ je například dvojice „křížů“ – jeden pro elektroměr a druhý pro HDO (hromadné dálkové ovládání) nebo jeho přípravu. HDO umožňuje dálkové spínání dvoutarifních spotřebičů, jako jsou bojler, elektrokotel nebo tepelné čerpadlo.
Výhodou elektroměrových sloupků je snadná údržba a kontrola elektroměrových rozvaděčů, což zajišťuje dlouhodobou spolehlivost a bezpečnost provozu elektrických instalací. Minimální průřezy vodičů musí odpovídat hodnotě hlavního jističe, přičemž v elektroměru nesmí být použity hliníkové vodiče. Součástí sloupku s HDO je ovládací relé umístěné na „L“ držáku pod HDO nebo jističem. U fotovoltaických elektráren se zapojuje tzv. „krizové HDO“ pro nouzové odpojení elektrárny.
Montáž elektroměrového sloupku může být provedena svépomocí, avšak zapojení elektrické části musí vždy provádět kvalifikovaný elektrikář. U některých distribučních společností, například PRE, je navíc vyžadováno, aby připojení a úpravy sloupku prováděl výhradně licencovaný pracovník dané společnosti.
Častá chyba: Nesprávné barevné značení vodičů a jejich neoznačení návlečkami často vede k nutnosti kompletního předrátování sloupku a tím i k prodloužení a zdražení instalace.
Pro koho se elektroměrový sloupek hodí: Pro majitele rodinných domů a provozovatele fotovoltaických elektráren, kteří potřebují bezpečné a normám vyhovující připojení k distribuční síti.
Pro koho není vhodný: Pro objekty, kde není možné zajistit přístup licencovaného elektrikáře nebo kde distribuční společnost neumožňuje vlastní instalaci, například u některých starších domů bez možnosti modernizace rozvaděče.
Materiály, rozměry a konstrukce elektroměrových sloupků
Materiály, rozměry a konstrukce elektroměrových sloupků určují jejich odolnost a funkčnost v exteriéru. Elektroměrový sloupek musí splňovat normy elektroměrových sloupků, aby zajistil bezpečnost elektroměrových rozvaděčů i správnou montáž elektroměrového sloupku v souladu s platnými předpisy.
Specifikace přesných rozměrů sloupků
Standardní elektroměrový rozvaděč má dvířka o rozměrech 55×60 cm, což umožňuje pohodlný přístup k elektroměru a kabelům. Celková hmotnost sloupku dosahuje přibližně 110 kg. Pro speciální instalace je k dispozici možnost atypických rozměrů, které lze přizpůsobit konkrétním požadavkům. Elektrický pilíř pro elektroměr – rozměry a materiály jsou voleny tak, aby zajistily dostatečnou pevnost a ochranu proti povětrnostním vlivům.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Dvířka | 55 × 60 cm | Standardní rozměr |
| Hmotnost sloupku | cca 110 kg | Zajišťuje stabilitu |
| Stříška | Pozinkovaný kov | Ochrana proti korozi a vodě |
| Krytí | IP43 | Ochrana proti stříkající vodě a prachu |
Zamykací mechanizmy elektroměrových sloupků
Elektroměrové sloupky jsou vybaveny bezpečnostním zamykacím mechanismem, který zabraňuje neautorizovanému přístupu a zajišťuje ochranu elektroměrového rozvaděče před poškozením. Nejčastěji se používají cylindrické zámky nebo bezpečnostní visací zámky s certifikací. Bezpečnost sloupku je klíčová nejen pro ochranu zařízení, ale také pro dodržení norem elektroměrových sloupků. Správně zvolený zamykací mechanismus minimalizuje riziko manipulace s barevným značením vodičů či instalací na elektrický sloupek ČEZ.
Tip: Při montáži elektroměrového sloupku je třeba pravidelně kontrolovat funkčnost zámku, aby byla zachována bezpečnost elektroměrových rozvaděčů a zabránilo se časté chybě v podobě uvolněných nebo poškozených zámků.
Kde koupit venkovní sloupek na elektřinu? Specializované prodejny elektro zařízení a distributoři elektrických rozvaděčů nabízejí široký výběr materiálů a rozměrů vhodných pro rodinné domy i fotovoltaické elektrárny.
Normy a požadavky distribučních společností na elektroměrové sloupky
Normy a požadavky distribučních společností na elektroměrové sloupky jsou klíčové pro bezpečnou a správnou instalaci elektrických rozvaděčů. Každá společnost, jako ČEZ, PRE nebo EG.D, stanovuje specifické technické a legislativní podmínky, které je nutné dodržet.
Požadavky ČEZ na elektroměrové sloupky
ČEZ vyžaduje, aby elektroměrový sloupek měl dva tzv. „kříže“ – jeden pro elektroměr a druhý pro HDO (hromadné dálkové ovládání). Vodiče musí být barevně označeny podle platných norem, což usnadňuje bezpečnou manipulaci a údržbu. Elektroměrový rozvaděč musí být osazen relé na držáku „L“ a instalován na hranici pozemku tak, aby byl přístupný pro odečty i servis. Tato pravidla zajišťují bezpečnost elektroměrových rozvaděčů a usnadňují kontrolu.
Požadavky PRE a EG.D
PRE klade důraz na to, aby montáž elektroměrového sloupku prováděl pouze licencovaný pracovník distribuční společnosti, což minimalizuje riziko nesprávného zapojení a poruch. EG.D má obecně méně přísné požadavky, ale instalace se musí vždy řídit aktuálními normami a pravidly dané distribuční sítě. Obě společnosti požadují odpovídající technologické postupy a bezpečnostní opatření při montáži elektrického sloupku ČEZ i dalších typů rozvaděčů.
- Výběr sloupku – zvolit typ podle platných norem elektroměrových sloupků a požadavků distribuční společnosti
- Barevné označení vodičů – zajistit správné značení podle normy pro bezpečnost elektroměrových rozvaděčů
- Montáž – provést instalaci pouze licencovaným pracovníkem, dodržet požadované umístění a upevnění
- Kontrola – ověřit správné zapojení a funkčnost elektroměrového rozvaděče, včetně HDO a relé
Tip: Při montáži elektroměrového sloupku pro venkovní použití je nezbytné dodržet přesné umístění na hranici pozemku a zabezpečit ochranu proti povětrnostním vlivům. Častou chybou je instalace bez správného barevného značení vodičů, což komplikuje servis a ohrožuje bezpečnost.
Instalace a montáž elektroměrových a elektrických sloupků
Instalace elektroměrového sloupku vyžaduje dodržení technických norem a bezpečnostních předpisů. Některé části montáže lze provést svépomocí, avšak elektrické zapojení musí vždy zajistit kvalifikovaný odborník.
Svépomocná instalace elektroměrového sloupku
Svépomocná instalace elektroměrového sloupku zahrnuje umístění a upevnění konstrukce podle platných norem elektroměrových sloupků. Instalaci sloupku bez elektroinstalačních prací je možné provést vlastními silami, například přípravu základů či montáž skříně. Tento postup instalace venkovního elektrického sloupku nesmí zasahovat do elektrických částí a musí respektovat pravidla pro elektrický sloupek ČEZ.
Montáž elektrických částí a bezpečnost
Zapojení elektroměrového rozvaděče a další elektrické práce musí provádět licencovaný elektrikář nebo pracovník PRE. Montáž elektroinstalace zahrnuje správné barevné značení vodičů a dodržení bezpečnost elektroměrových rozvaděčů.
- Kontrola technické dokumentace – ověřte shodu s normami elektroměrových sloupků
- Připojení vodičů – podle barevného značení a předpisů
- Testování instalace – zajistěte funkčnost a bezpečnost zapojení
- Uzavření skříně – dle návodu na montáž elektroměrové skříně ČEZ
Tip: Při manipulaci s elektroměrovým rozvaděčem vždy dodržujte bezpečnostní opatření a nepokoušejte se o elektrické zapojení svépomocí.
Technické parametry jističů, vodičů a elektroměrových desek
Technické parametry jističů, vodičů a elektroměrových desek jsou klíčové pro bezpečný a normami vyhovující provoz elektroměrových sloupků a rozvaděčů. Níže najdete základní požadavky, které musí splňovat hlavní jistič, vodiče i elektroměrová deska.
Parametry jističů
Hlavní jistič v elektroměrovém rozvaděči musí mít zkratovou odolnost minimálně 10 kA, což zajišťuje bezpečné přerušení nadproudů bez poškození zařízení. Některé starší instalace používají jističe s odolností 6 kA, ale podle platných norem elektroměrových sloupků je minimální hodnota 10 kA doporučená pro novou montáž. Tento požadavek výrazně zvyšuje bezpečnost elektroměrových rozvaděčů.
Barevné označení vodičů
Vodiče v elektroměrových sloupcích musí být od roku 2020 opatřeny barevným značením pomocí návleček, které usnadňují identifikaci fází, nulového vodiče a ochranného vodiče. Barevné značení vodičů je předepsáno normami a patří k základním pravidlům bezpečnosti při montáži i údržbě elektrického sloupku ČEZ.
Elektroměrová deska
Elektroměrová deska je vyrobena z lisovaného izolantu s teplotní odolností do 80 °C. Díky své konstrukci zpomaluje šíření plamene při případném požáru, čímž přispívá ke zvýšení bezpečnosti celého elektroměrového rozvaděče a elektrického sloupku. Dodržení této vlastnosti je nezbytné při výběru správného typu desky.
| Komponenta | Požadavek | Poznámka |
|---|---|---|
| Hlavní jistič | Min. zkratová odolnost 10 kA | Starší typy často 6 kA |
| Vodiče | Barevné značení návlečkami | Povinné od roku 2020 |
| Elektroměrová deska | Odolnost do 80 °C, zpomalování plamene | Materiál lisovaný z izolantu |
Údržba a dlouhodobá odolnost elektroměrových sloupků
Pozinkovaný kov stříšky elektroměrových sloupků zajišťuje ochranu proti korozi i povětrnostním vlivům, zejména vlhkosti a chemickým látkám, což prodlužuje životnost sloupků používaných například u ČEZ. Stříška z pozinkovaného plechu navíc zabraňuje zatékání dešťové vody do elektroměrového rozvaděče, čímž přispívá k bezpečnosti a spolehlivosti elektrického připojení.
Tipy na údržbu a kontrolu elektroměrových sloupků
- Pravidelně kontrolujte integritu pozinkovaného povrchu, zejména zda nejsou patrné známky koroze nebo mechanického poškození
- Odstraňujte prach, listí a další nečistoty, které mohou zadržovat vlhkost a urychlovat korozi materiálu
- Prověřujte pevnost montáže elektroměrového sloupku, aby nedošlo k jeho uvolnění nebo naklonění, což může ohrozit bezpečnost i funkčnost
- Kontrolujte správné barevné značení vodičů uvnitř rozvaděče podle platných norem platných od roku 2020, včetně návleček s popisem vodičů
- V případě zjištění korozních změn, poškození stříšky nebo závad na elektroinstalaci kontaktujte kvalifikovaného elektrikáře, který zajistí bezpečnost elektroměrových rozvaděčů
Na co si dát pozor: častou chybou je zanedbání pravidelné vizuální kontroly sloupku, což vede k postupnému poškození povrchové ochrany a následnému zkrácení životnosti materiálu, případně k poruchám elektrického připojení. Elektroměrový rozvaděč pilíř je díky robustní konstrukci a krytí IP43 vhodný pro venkovní instalace v náročných klimatických podmínkách, kde je dlouhodobá odolnost nezbytná.
Pro koho se elektroměrový sloupek hodí: zejména pro rodinné domy a objekty s venkovním připojením, kde je potřeba splnit normy distribučních společností a zajistit bezpečné umístění elektroměru i HDO zařízení. Naopak pro objekty s vnitřním připojením nebo v zastavěných oblastech s omezeným prostorem se elektroměrový sloupek nehodí a doporučuje se použití nástěnného rozvaděče.
Ekonomické aspekty a cenové rozpětí sloupků a jejich úprav
Cena elektroměrového sloupku se obvykle pohybuje mezi 3 000 a 10 000 korunami v závislosti na typu a rozměrech. Atypické rozměry a speciální úpravy, které zohledňují normy elektroměrových sloupků a požadavky na bezpečnost elektroměrových rozvaděčů, mohou cenu výrazně zvýšit. K tomu je třeba připočítat náklady na montáž elektroměrového sloupku, která vyžaduje odbornou instalaci, což zvyšuje celkové náklady i o několik tisíc korun.
Elektrický sloupek ČEZ včetně instalace se proto může pohybovat v rozmezí 8 000 až 15 000 korun v závislosti na konkrétním řešení a lokalitě.
- Základní elektroměrové sloupky jsou cenově dostupné pro běžné rodinné domy
- Atypické rozměry vyžadují individuální cenovou nabídku
- Instalace musí respektovat barevné značení vodičů a bezpečnostní normy
- Správně zvolený elektroměrový rozvaděč pilíř zjednodušuje přístup a údržbu
Tipy na údržbu a kontrolu elektroměrových sloupků
Pravidelná kontrola upevnění a těsnosti krytu přispívá k bezpečnosti a dlouhé životnosti.
Dopady nových technologií na elektroměrové sloupky
Nové technologie, zejména chytré elektroměry s integrovanou komunikací, výrazně mění konstrukční a funkční požadavky na elektroměrové sloupky. Moderní sloupek musí obsahovat přípravu pro HDO (hromadné dálkové ovládání) a krizové relé, které umožňují dálkové řízení spotřeby a nouzové odpojení zdrojů, například fotovoltaických elektráren. Konstrukce sloupku proto zahrnuje dva tzv. „kříže“ – jeden pro elektroměr a druhý pro HDO nebo jeho náhradu, přičemž vodiče musí být barevně označeny podle platných norem z roku 2020 a opatřeny návlečkami s přesným popisem funkce. Montáž elektroměrového sloupku je nutné provádět v souladu s normami distribučních společností, přičemž u ČEZ je vyžadováno umístění ovládacího relé na „L“ držáku pod elektroměrem nebo jističem. U fotovoltaických elektráren je navíc nezbytné vyvést vodič označený N0 % a zapojit krizové HDO pro bezpečné nouzové odpojení elektrárny.
- Přizpůsobení elektroměrového sloupku pro chytrý elektroměr zahrnuje integraci komunikačních modulů a ovládacích relé.
- Příprava na HDO a krizové relé umožňuje dálkové spínání dvoutarifních spotřebičů a nouzové odpojení zdrojů.
- Dvousazbový elektroměrový rozvaděč je vhodný zejména pro majitele fotovoltaických elektráren, kteří tak mohou optimalizovat odběr a výrobu elektřiny.
- Dodržování platných norem a pravidel bezpečné montáže, včetně barevného značení vodičů a minimálních průřezů odpovídajících hlavnímu jističe, je klíčové pro bezproblémové připojení.

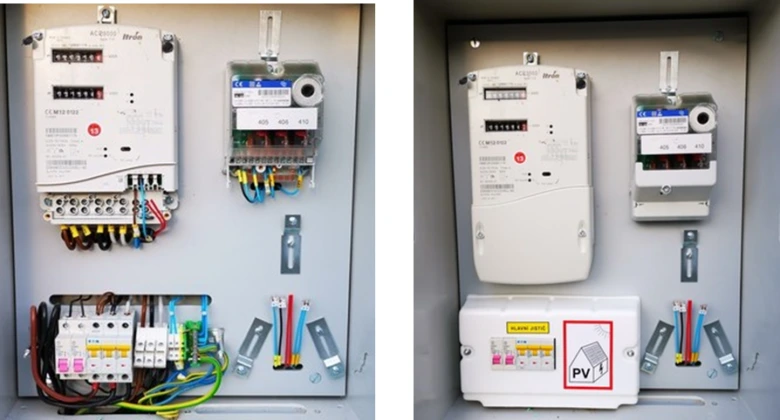

Jak funguje dvousazbový elektroměrový rozvaděč a kdy se vyplatí
Dvousazbový elektroměrový rozvaděč rozlišuje spotřebu elektřiny na denní a noční tarif, což umožňuje výrazné úspory při využití elektřiny v levnějších nočních hodinách. Tento systém je zvláště efektivní v kombinaci s fotovoltaickou elektrárnou, kde noční tarif slouží k dobíjení akumulace nebo provozu spotřebičů mimo dobu výroby elektřiny. Pro správné fungování je nezbytné, aby elektroměrový sloupek obsahoval HDO modul s odpovídajícím jističem a správně označenými vodiči podle ČSN normy. Nesprávné barevné značení nebo použití hliníkových vodičů v elektroměru vede k nutnosti kompletního předrátování sloupku, což prodražuje instalaci a zdržuje připojení.
Tip: Častou chybou je podcenění přípravy sloupku na HDO a krizové relé, což může při instalaci fotovoltaiky způsobit komplikace a dodatečné náklady na úpravy. Pro majitele starších domů bez odpovídajících elektroměrových sloupků je často nutná kompletní výměna rozvaděče, protože starší konstrukce nesplňují aktuální požadavky distribučních společností.
Pro koho se elektroměrový sloupek s přípravou na chytré technologie hodí:
- Majitelé rodinných domů plánující instalaci fotovoltaické elektrárny nebo dvousazbového tarifu.
- Zákazníci distribučních společností, kteří chtějí využívat dálkové ovládání spotřebičů přes HDO.
Pro koho není vhodný:
- Nemovitosti bez plánů na modernizaci elektrických rozvodů nebo bez potřeby dálkového řízení spotřeby.
- Starší objekty, kde je instalace nového sloupku ekonomicky nevýhodná bez kompletní rekonstrukce elektroinstalace.
Dodržování těchto parametrů a pravidel je nezbytné pro bezpečnost elektroměrových rozvaděčů a zajištění souladu s normami ČEZ, EG.D a PRE, které stanovují konkrétní požadavky na konstrukci, materiály a montáž elektroměrových sloupků.
Časté chyby a doporučení při instalaci elektroměrových sloupků
Chyby při instalaci elektroměrových sloupků patří k nejčastějším problémům, které komplikují připojení k síti a ohrožují bezpečnost elektroměrového rozvaděče. Nejčastější chybou je nesprávné barevné značení vodičů, které způsobuje nutnost předrátování sloupku a zdržení montáže. Používání hliníkových vodičů v rozvaděči není v souladu s normami elektroměrových sloupků a může vést ke zhoršení spoje. Další závažnou chybou jsou nelegální úpravy elektrického sloupku ČEZ, které distributor odmítá akceptovat a může kvůli nim odmítnout připojení.
Pro správnou montáž elektroměrového sloupku doporučuji dodržovat tyto zásady:
- Respektovat barevné značení vodičů podle platných norem
- Používat pouze měděné vodiče schválené pro elektroměrový rozvaděč
- Nezasahovat do konstrukce sloupku bez souhlasu distribuční společnosti
- Dodržovat rozměry a umístění podle technických předpisů
- Zajistit bezpečnost elektroměrových rozvaděčů při manipulaci a údržbě
Jaké chyby se často dělají při instalaci elektroměrových sloupků
Nelegální úpravy a nesprávné zapojení jsou nejčastějšími překážkami připojení k síti. Správný postup a dodržování bezpečnostních pravidel výrazně usnadní instalaci a provoz elektrického sloupku.
Časté dotazy
Jaké rozměry mají standardní elektroměrové sloupky?
Standardní elektroměrové sloupky mají dvířka o rozměrech 55 cm na šířku a 60 cm na výšku, hmotnost je přibližně 110 kg.
Jaké jsou požadavky ČEZ na elektroměrové sloupky?
ČEZ požaduje elektroměrový sloupek se dvěma kříži pro elektroměr a HDO, barevné označení vodičů a montáž licencovaným pracovníkem.
Mohu instalovat elektroměrový sloupek svépomocí?
Instalace sloupku může být svépomocná, ale elektrickou část musí zapojit kvalifikovaný elektrikář, u PRE smí montáž provádět pouze licencovaný pracovník.
Jaké jsou technické parametry jističů ve sloupku?
Hlavní jistič musí mít minimální zkratovou odolnost 10 kA, vodiče musí být barevně označeny a nesmí se používat hliníkové vodiče v elektroměru.
Jak zajistit bezpečnost elektroměrového sloupku?
Použijte bezpečnostní zamykací mechanismus, pravidelně kontrolujte stav sloupku a dbejte na správné barevné značení vodičů.
Kolik stojí elektroměrový sloupek včetně instalace?
Cena základních sloupků se pohybuje v řádu tisíců korun, atypické rozměry a instalace odborníkem zvyšují celkové náklady.
Jaké jsou dopady chytrých elektroměrů na elektroměrové sloupky?
Chytré elektroměry vyžadují úpravy sloupků, například přípravu na dvousazbové rozvaděče a krizové HDO relé, což mění konstrukční požadavky.
Jaké chyby se často dělají při instalaci elektroměrových sloupků?
Časté chyby jsou nesprávné barevné značení vodičů, používání hliníkových vodičů a nelegální úpravy bez souhlasu distribuční společnosti.
Jaké materiály jsou použity pro elektroměrové sloupky?
Stříška sloupku je vyrobena z pozinkovaného kovu, který chrání proti korozi a povětrnostním vlivům, samotný sloupek váží cca 110 kg.
Jaká je životnost a údržba elektroměrových sloupků?
Pravidelná vizuální kontrola a ošetření kovových částí proti korozi prodlužují životnost sloupků s krytím IP43.
Jak vybrat vhodný elektroměrový sloupek pro instalaci fotovoltaické elektrárny?
Pro FVE je doporučeno zvolit sloupek s minimálním krytím IP44 a dostatečným prostorem pro připojení solárních komponentů, obvykle s rozměry alespoň 60x40x20 cm.
Jaké jsou typy elektrických sloupků používaných pro rozvod nízkého napětí?
Nejčastěji se používají betonové, kovové a plastové sloupky, přičemž betonové mají životnost přes 50 let a kovové jsou vhodné pro snadnou montáž a údržbu.
Jaké jsou základní kroky při montáži elektroměrové skříně ČEZ?
Montáž zahrnuje upevnění skříně na pevný podklad, správné připojení vodičů dle schématu ČEZ a uzemnění dle normy ČSN 33 2000-5-54.
Kde je možné zakoupit venkovní elektroměrový sloupek na elektřinu?
Venkovní sloupky lze zakoupit u specializovaných distributorů elektroinstalačního materiálu, například ve firmách jako Elektrodesign nebo přímo u dodavatelů ČEZ.
Jaké jsou požadavky na elektroměrový rozvaděč pilíř a kdy je vhodné jej použít?
Rozvaděč pilíř musí splňovat krytí minimálně IP54 a je vhodný pro rozvod elektřiny v místech s vyšší expozicí povětrnostním vlivům, zejména u rodinných domů s větším odběrem.
