Alternátor využívá princip elektromagnetické indukce k přeměně mechanické energie na elektrickou. Jeho základní součástí jsou budicí cívka a statorové vinutí, které společně zajišťují stabilní výrobu střídavého proudu. Regulátor napětí pak udržuje konstantní elektrické parametry při proměnlivých otáčkách.
Hlavní poznatky
- Alternátor vyrábí střídavý proud pomocí elektromagnetické indukce rotujícího magnetického pole rotoru ve statoru.
- Výstupní napětí alternátoru se reguluje v rozmezí přibližně 13,5-14,6 V pomocí regulátoru napětí.
- Mezera mezi rotorem a statorem alternátoru je pouze 0,2-0,3 mm, což umožňuje efektivní indukci.
- Výkon běžných alternátorů se pohybuje od 35 A do 150 A při napětí 14 V, což odpovídá výkonu 500 až 2100 W.
- Alternátory jsou chlazeny vzduchem pomocí větracích otvorů a žebrování; teplota nesmí překročit 100 °C kvůli spolehlivosti komponentů.
Princip fungování alternátoru v elektrotechnice
Princip fungování alternátoru v elektrotechnice spočívá v přeměně mechanické energie na elektrickou prostřednictvím elektromagnetické indukce. Rotor alternátoru vytváří rotující magnetické pole, které v statorovém vinutí indukuje střídavý proud. Mezera mezi rotorem a statorem zpravidla činí 0,2-0,3 mm a zátěžový úhel mezi magnetickými poli ovlivňuje výkon alternátoru a jeho synchronizaci s elektrickou sítí.
Elektromagnetická indukce v alternátoru
Elektromagnetická indukce je základním principem, na kterém alternátor pracuje. Rotor, který je poháněn motorem nebo turbínou, vytváří magnetické pole otáčejícím se kolem statoru. Toto rotující magnetické pole mění magnetický tok v statorovém vinutí, což indukuje střídavé napětí a tím i střídavý proud. Regulátor napětí a diodový můstek dále upravují výstupní napětí a usměrňují proud podle potřeby zařízení.
Zátěžový úhel rotoru a jeho vliv na výkon
Zátěžový úhel je úhel mezi magnetickým polem rotoru a statoru při zatížení alternátoru. Tento úhel určuje, jak efektivně alternátor dodává výkon do elektrické sítě. Při správné synchronizaci a optimálním zátěžovém úhlu se maximalizuje výkon alternátoru a minimalizují ztráty. Při větším zátěžovém úhlu může dojít ke snížení výkonu a nestabilitě výstupního napětí. Otáčky rotoru a správné buzení budicí cívkou proto zásadně ovlivňují stabilitu a kvalitu výroby střídavého proudu.
> Definice zátěžového úhlu: Zátěžový úhel udává fázový rozdíl mezi magnetickým polem rotoru a statoru, který přímo ovlivňuje výkon a stabilitu alternátoru.

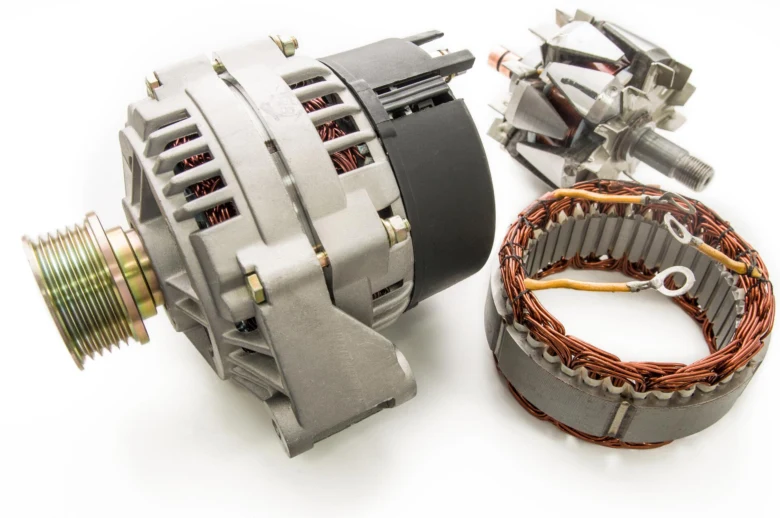

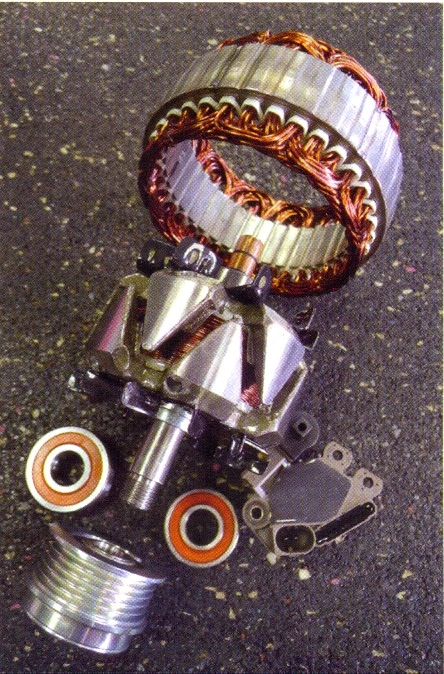

Hlavní části a konstrukce alternátoru
Rotor a jeho funkce
Rotor je rotující část alternátoru, na jejímž hřídeli je navinuta budicí cívka, která vytváří magnetické pole. Toto pole se otáčí rychlostí obvykle mezi 2000 až 6000 otáček za minutu, což odpovídá provozním podmínkám automobilových a průmyslových alternátorů. Magnetické pole rotoru indukuje ve statorovém vinutí střídavé napětí podle principu elektromagnetické indukce. Budicí cívka je napájena regulovaným stejnosměrným proudem, jehož velikost určuje intenzitu magnetického pole a tím i výkon alternátoru.
Stator a třífázové vinutí
Stator tvoří pevnou část alternátoru a obsahuje třífázové měděné vinutí, které je nejčastěji zapojeno do hvězdy, méně často do trojúhelníku. Počet závitů a průměr vodiče ve statorovém vinutí přímo ovlivňují výkon alternátoru, který se běžně pohybuje v rozsahu 35 až 150 A při jmenovitém napětí 14 V. Třífázové vinutí generuje střídavý proud, jehož frekvence závisí na otáčkách rotoru a počtu pólů. Tento střídavý proud je následně usměrňován diodovým můstkem na stejnosměrný proud vhodný například pro nabíjení akumulátoru.
Chlazení a ložiska
Alternátor je obvykle chlazen vzduchem, který je nasáván přes větrací otvory v hliníkovém obalu a veden přes žebra statoru, aby se teplota zařízení udržela pod 100 °C. V některých výkonnějších modelech se používá kapalinové chlazení pro efektivnější odvod tepla. Na hřídeli rotoru jsou uložena kuličková ložiska, která zajišťují přesný a hladký chod při vysokých otáčkách, čímž minimalizují vibrace a opotřebení. Častou chybou je zanedbání kontroly ložisek, což vede k hlučnosti a snížení životnosti alternátoru.
Další klíčové komponenty konstrukce alternátoru zahrnují:
- Diodový můstek – sestává z šesti diod uspořádaných do trojfázového usměrňovače, který přeměňuje střídavý proud statoru na stejnosměrný výstupní proud.
- Regulátor napětí – elektronický modul (často AVR), který udržuje výstupní napětí v rozmezí 13,5 až 14,6 V tím, že reguluje proud v budicí cívce rotoru. Moderní regulátory využívají polovodičové prvky a jsou většinou neseřizovatelné.
Tip: Alternátor se hodí pro vozidla a stroje s požadavkem na stabilní napájení 12/14 V a proudem do 150 A. Není vhodný pro aplikace vyžadující konstantní stejnosměrné napětí bez pulzací, kde je lepší použít speciální usměrňovače nebo generátory stejnosměrného proudu.
Regulace napětí u alternátoru
Regulace napětí je klíčová pro stabilní provoz alternátoru v automobilu i v průmyslových aplikacích. Udržuje konstantní výstupní napětí kolem 13,5-14,6 V tím, že řídí proud v budicí cívce, což ovlivňuje sílu magnetického pole a výsledný výkon alternátoru.
Princip regulace napětí
Regulátor napětí omezuje proud v budicí cívce, která vytváří magnetické pole nezbytné pro elektromagnetickou indukci ve statorovém vinutí. Snížením proudu budicí cívky klesá intenzita magnetického pole, čímž regulátor udržuje výstupní napětí alternátoru stabilní bez ohledu na otáčky rotoru nebo zatížení připojených zařízení.
Typy regulátorů napětí
Existují mechanické regulátory, které pracují pomocí pohyblivých kontaktů, a moderní elektronické regulátory s integrovanými Zenerovými diodami, které zajišťují přesnější a spolehlivější regulaci. Elektronické regulátory jsou dnes standardem díky lepší odezvě a menší potřebě údržby. Diodový můstek v alternátoru pak převádí generované střídavé napětí na stejnosměrné, které regulátor stabilizuje.

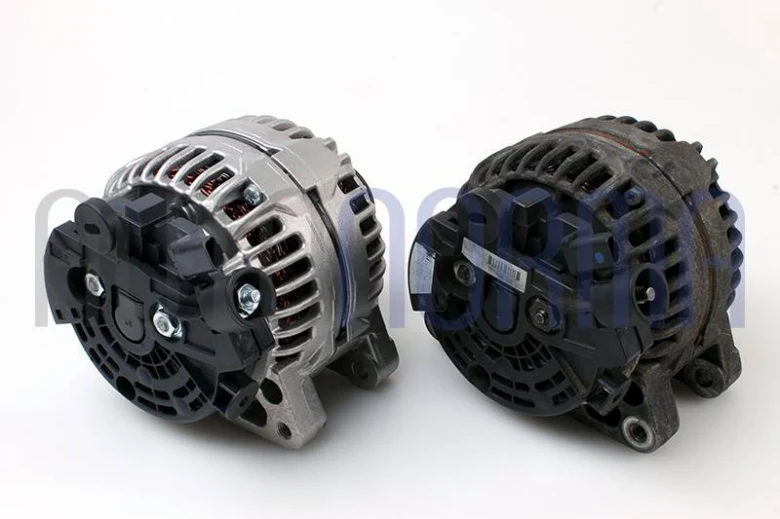

Typy alternátorů a jejich použití
Alternátory se liší konstrukcí a principem vzniku střídavého napětí, přičemž základní typy se odlišují zejména v uspořádání pólů a způsobu budení. Alternátor s drápkovými póly je nejběžnější, využívá elektromagnetickou indukci v statorovém vinutí, kde budicí cívka vytváří magnetické pole. Tento typ je robustní, ale jeho výkon výrazně klesá při otáčkách rotoru pod 1500 za minutu.
Naopak alternátor s vyniklými póly poskytuje vyšší výkon již při nižších otáčkách rotoru od 800 za minutu, což jej předurčuje pro aplikace s proměnnou rychlostí. Díky lepšímu chlazení může zvládat vyšší zatížení.
Bezkartáčový alternátor eliminuje mechanické kartáče a kluzné kroužky, čímž zvyšuje spolehlivost a prodlužuje životnost zařízení. Jeho regulátor napětí a diodový můstek jsou integrovány, což zjednodušuje údržbu.
Alternátory s permanentními magnety používají pevné magnetické pole, což zvyšuje účinnost a snižuje energetické ztráty, avšak jejich výkon je limitován pevnou magnetickou indukcí.
| Typ alternátoru | Výkon při nízkých otáčkách | Hlavní výhody | Hlavní nevýhody |
|---|---|---|---|
| Drápkové póly | Nízký (pod 1500 ot./min) | Jednoduchá konstrukce | Nižší efektivita při nízkých otáčkách |
| Vyniklé póly | Vysoký (od 800 ot./min) | Vyšší výkon, lepší chlazení | Složitější výroba |
| Bezkartáčový | Střední až vysoký | Vyšší spolehlivost, nízká údržba | Vyšší cena |
| Permanentní magnety | Vysoký, ale fixní | Vysoká účinnost, malé ztráty | Omezená regulace napětí |
Jaké jsou hlavní typy alternátorů a jejich použití
Alternátor s drápkovými póly se často využívá v automobilovém průmyslu pro spolehlivý zdroj střídavého proudu. Typ s vyniklými póly se hodí pro elektrárny a stroje s proměnnými otáčkami rotoru. Bezkartáčové alternátory najdou uplatnění tam, kde je vyžadována dlouhodobá spolehlivost bez časté údržby. Alternátory s permanentními magnety se používají v malých elektrických generátorech a obnovitelných zdrojích energie.
Diagnostika a měření alternátoru
Měření napětí je klíčové pro ověření správné funkce alternátoru v autě. Pomocí multimetru změřte výstupní napětí na svorkách baterie při běhu motoru na volnoběh. Normální hodnota se pohybuje mezi 13,8 a 14,5 V; rozdíl napětí mezi baterií a alternátorem by neměl přesáhnout 0,5 V. Tento jednoduchý test pomáhá odhalit poruchy alternátoru, jako jsou poškozený diodový můstek nebo vadná ložiska, která se často projevují hučením či pískáním.
Jak správně udržovat a kontrolovat alternátor v autě
- Kontrola napětí – změřte napětí při volnoběhu a při zátěži, abyste ověřili stabilitu výstupu.
- Poslech zvuků – sledujte netypické zvuky, které indikují opotřebení ložisek.
- Kontrola diodového můstku – prověřte usměrňovač, protože jeho selhání ovlivňuje regulaci napětí.
- Zkontrolujte stav budicí cívky a statorového vinutí – jejich poškození snižuje výkon alternátoru.
- Sledování otáček rotoru – nedostatečné otáčky mohou vést k nízkému napětí a poruchám.
Tip: Regulátor napětí udržuje konstantní výstup bez ohledu na otáčky rotoru, proto je důležité jeho funkčnost při diagnostice alternátoru.

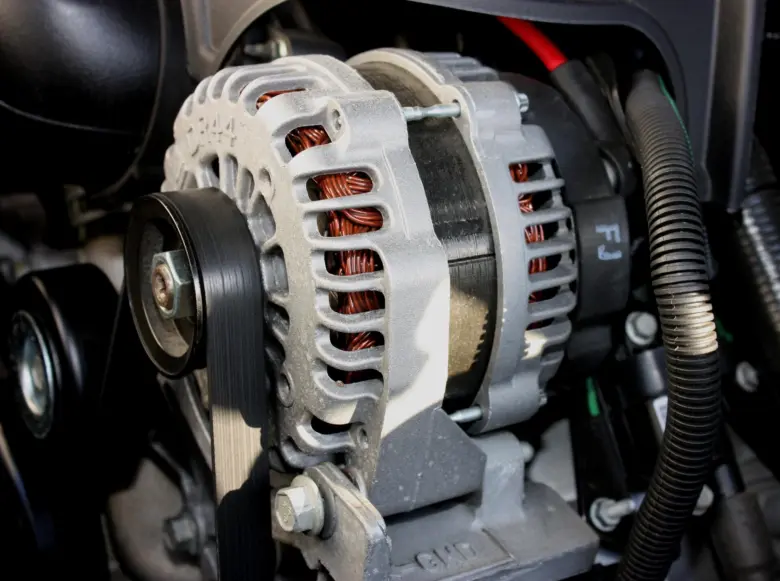

Alternátor v automobilové technice a jeho význam
Alternátor v automobilové technice zajišťuje výrobu elektrického proudu pro napájení všech elektrických spotřebičů a současně dobíjí akumulátor vozidla. Rotor alternátoru je poháněn řemenicí, která je mechanicky spojena s klikovou hřídelí motoru, a dosahuje otáček v řádu tisíců za minutu. Tato rotace vytváří točivé magnetické pole, které indukuje střídavé napětí ve statorovém třífázovém vinutí, obvykle zapojeném do hvězdy. Střídavý proud je následně usměrněn diodovým můstkem na stejnosměrný proud s napětím přibližně 13,5-14,6 V, což odpovídá standardnímu nabíjecímu napětí autobaterií.
Buzení rotoru probíhá přes budicí cívku, která vytváří magnetické pole nezbytné pro indukci napětí ve statoru. Regulátor napětí, často typu AVR (Automatic Voltage Regulator), upravuje proud do budicí cívky pomocí mžikového přerušování, čímž udržuje výstupní napětí v úzkém rozmezí 13,5 až 14,6 V. Tento proces zajišťuje stabilní napájení elektrických systémů vozidla a optimální dobíjení akumulátoru. U moderních alternátorů je regulátor integrován přímo v těle alternátoru, zatímco u starších modelů bývá externí a připojený přes svorky DF a D+.
Alternátor je konstruován s hliníkovým obalem, který obsahuje stator a zároveň slouží k odvádění tepla, zejména z diodového můstku, kde je použita teplovodivá pasta pro lepší chlazení. Rotor je uložen na kuličkových ložiskách a často doplněn větrákem pro zajištění dostatečného proudění vzduchu. Výkonnější modely mohou mít kapalinové chlazení. Na předním víku je umístěna řemenice, která přenáší mechanickou energii z motoru, a na zadním víku diodový blok spolu s držákem regulátoru napětí.
Výkon alternátorů v automobilové technice se pohybuje mezi 500 a 2100 W, což odpovídá maximálnímu proudu 35 až 150 A při napětí 14 V. Nejčastěji se používají alternátory s drápkovými póly rotoru, které jsou vhodné pro běžné osobní automobily. Pro větší vznětové motory se používají alternátory s vyniklými póly, které poskytují vyšší výkon již při nižších otáčkách (500-2500 ot/min). Bezuhlíkové alternátory s vlastním buzením nabízejí vyšší spolehlivost a delší životnost, omezenou především kvalitou ložisek.
Častá chyba: Nedostatečná kontrola stavu ložisek a diodového můstku vede k hlučnému chodu alternátoru a kolísání napětí, což může způsobit poruchy elektrických spotřebičů a zkrácení životnosti autobaterie. Proto je doporučeno pravidelné měření výstupního napětí multimetrem během běhu motoru, kdy by rozdíl mezi napětím na baterii a výstupem alternátoru neměl překročit 0,5 V.
Pro koho se alternátor hodí: Alternátory jsou ideální pro vozidla s vysokou spotřebou elektrické energie a požadavkem na stabilní napájení. Pro koho NE: Starší vozidla s nízkou spotřebou nebo speciální aplikace s požadavkem na stejnosměrný proud mohou vyžadovat jiné zdroje, například dynamo.
Synchronní otáčky rotoru a magnetického pole statoru umožňují plynulý přenos energie, přičemž rotor předbíhá pole o tzv. zátěžový úhel, což je klíčové pro efektivní výrobu elektrické energie již při volnoběhu motoru. Tento princip zajišťuje, že alternátor dodává proud ihned po nastartování vozidla, přičemž kontrolka dobíjení signalizuje správnou funkci systému.
Celkově alternátor představuje spolehlivý a efektivní zdroj elektrické energie v automobilové technice, kde jeho konstrukce, správná regulace a pravidelná údržba zásadně ovlivňují životnost a stabilitu elektrického systému vozidla.
Časté poruchy alternátoru a jejich příčiny
Poruchy alternátoru představují jednu z hlavních příčin selhání elektrického systému vozidla. Nejčastěji dochází k poruchám diodového můstku, který usměrňuje střídavý proud na stejnosměrný. Selhání diod způsobí nesprávnou funkci usměrňovače a může vést k nesvítící kontrolce dobíjení nebo kolísání napětí. Poškozená ložiska rotoru se projevují hučením nebo vibrováním při otáčkách nad 2000 ot/min, což signalizuje mechanické opotřebení a riziko zablokování hřídele. Uhlíky a sběrné kroužky, které přenášejí budicí proud do rotoru, se opotřebovávají při provozu a způsobují kolísání napětí, což negativně ovlivňuje stabilitu výroby elektrické energie. Přebíjení nad 14,6 V způsobuje přehřívání žárovek a jejich předčasné praskání, zároveň může dojít k úniku elektrolytu z akumulátoru.
Jaké chyby mohou nastat při provozu alternátoru?
- Selhání diodového můstku narušuje usměrňování střídavého napětí, což vede ke ztrátě stabilního stejnosměrného výstupu a poruchám elektrického systému.
- Opotřebená kuličková ložiska zvyšují tření, což způsobuje hluk a může vést k mechanickému zablokování rotoru.
- Opotřebené uhlíky a sběrné kroužky snižují kvalitu kontaktu budicího proudu, což způsobuje nestabilní napětí v rozsahu od 13,5 do 14,6 V.
- Nesprávná funkce regulátoru napětí vede k přebíjení nad 14,6 V, což zkracuje životnost elektrických komponent a baterie.
Tip: Pravidelné měření výstupního napětí alternátoru během chodu motoru by mělo ukazovat hodnoty mezi 13,8 a 14,4 V; rozdíl napětí mezi svorkami baterie a alternátoru nesmí přesáhnout 0,5 V. Zvýšený hluk nebo vibrace při otáčkách nad 1500 ot/min signalizují nutnost kontroly ložisek.
Pro koho se to hodí vs pro koho NE:
Alternátor s elektronickým regulátorem a bezkartáčovou konstrukcí je vhodný pro moderní vozidla s vysokým elektrickým zatížením, kde je klíčová spolehlivost a dlouhá životnost. Naopak starší typy s mechanickými uhlíky a externím regulátorem nejsou vhodné pro vozidla s častými krátkými jízdami, protože opotřebení kontaktů a ložisek nastává rychleji a vyžaduje častější údržbu.
Časté dotazy (FAQ)
Otázka: Jaká je základní funkce alternátoru?
Alternátor přeměňuje mechanickou energii na střídavý elektrický proud pomocí elektromagnetické indukce, kdy budicí cívka na rotoru vytváří magnetické pole, jež indukuje napětí ve statorovém vinutí.
Otázka: Jaké napětí obvykle generuje automobilový alternátor?
Automobilový alternátor vyrábí napětí mezi 13,5 a 14,6 volty, což umožňuje efektivní dobíjení akumulátoru a napájení elektrických zařízení vozidla.
Otázka: Co je to zátěžový úhel u alternátoru?
Zátěžový úhel je úhel mezi magnetickým polem rotoru a statoru, který ovlivňuje výkon alternátoru a jeho synchronizaci s otáčkami rotoru.
Otázka: Jaký je rozdíl mezi rotorem a statorem?
Rotor je rotující část s budicí cívkou, vytvářející magnetické pole, zatímco stator je pevná část s třífázovým vinutím, ve kterém se indukuje elektrický proud.
Otázka: K čemu slouží diodový můstek v alternátoru?
Diodový můstek usměrňuje střídavý proud ze statorového vinutí na stejnosměrný proud vhodný pro napájení elektrických zařízení a dobíjení baterie.
Otázka: Jak se reguluje napětí na výstupu alternátoru?
Regulátor napětí omezuje proud do budicí cívky rotoru tak, aby výstupní napětí zůstalo stabilní v rozmezí 13,5 až 14,6 voltů.
Otázka: Jaké jsou nejčastější poruchy alternátoru?
Časté poruchy zahrnují selhání diodového můstku, opotřebení ložisek, problémy se sběrnými kroužky a opotřebení uhlíků.
Otázka: Jak probíhá chlazení alternátoru?
Alternátor se chlazení vzduchem proudícím přes větrací otvory a chladicí žebra, přičemž teplota nesmí překročit 100 °C, aby nedošlo k poškození.
Otázka: Jak se měří funkčnost alternátoru?
Funkčnost se kontroluje měřením napětí multimetrem při běhu motoru, přičemž výstup by měl být mezi 13,5 a 14,6 volty a rozdíl mezi baterií a alternátorem menší než 0,5 voltu.
Otázka: Jaký je význam alternátoru v automobilu?
Alternátor dodává elektrickou energii k dobíjení akumulátoru a napájení všech elektrických zařízení během chodu motoru.
Otázka: Co je to budicí cívka?
Budicí cívka je vinutí na rotoru, které vytváří magnetické pole nezbytné pro indukci elektrického proudu ve statorovém vinutí.
Otázka: Jaké jsou typy alternátorů podle konstrukce?
Existují alternátory s drápkovými póly, vyniklými póly, bezkartáčové a s permanentními magnety, lišící se výkonem, spolehlivostí a použitím.
Otázka: Co znamená, že alternátor má třífázové vinutí?
Třífázové vinutí znamená, že stator obsahuje tři samostatné cívky zapojené do hvězdy nebo trojúhelníku, což zajišťuje stabilní a vyrovnanou výrobu střídavého proudu.
Otázka: Jaký je vliv zátěžového úhlu na alternátor?
Zátěžový úhel ovlivňuje efektivitu generování elektrické energie a stabilitu synchronizace otáček rotoru se statorem.
Otázka: Jaké jsou doporučené otáčky rotoru alternátoru?
Otáčky rotoru se pohybují mezi 500 a 2500 otáčkami za minutu u větších alternátorů s vyniklými póly, což zajišťuje optimální výkon a stabilitu.
