Fotovoltaika svépomocí nabízí možnost výrazně snížit náklady na energii a zároveň ušetřit za profesionální montáž. Správná instalace vyžaduje pečlivé plánování, znalost elektroinstalace a přesné vyfrézování drážek pro držáky fotovoltaiky. Díky detailnímu návodu krok za krokem zvládnete celý proces bezpečně a efektivně.
Rychlý přehled

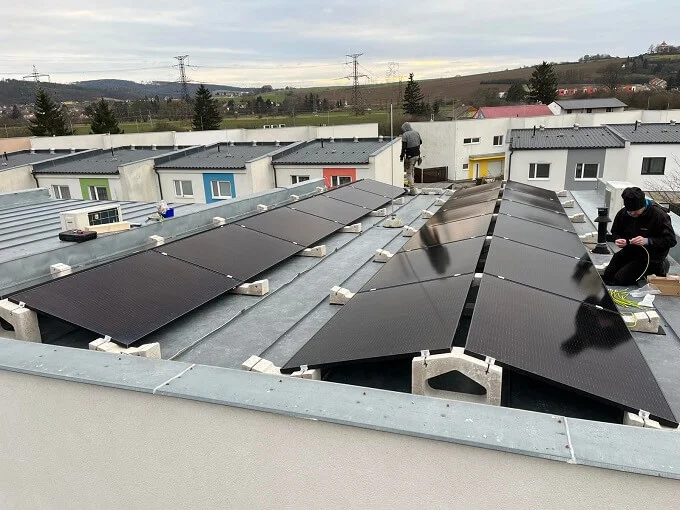

- Optimální sklon střechy pro fotovoltaiku je 35° u šikmých střech a 10° u plochých.

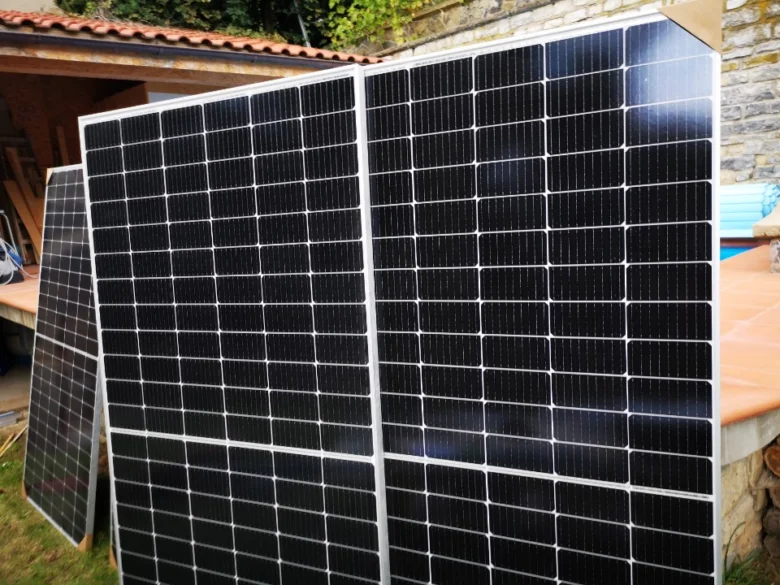

- Průměrná velikost fotovoltaického panelu je 1700×1100 mm s váhou přibližně 21 kg.
- Svépomocná instalace trvá obvykle do jednoho týdne a může ušetřit 80 000-100 000 Kč oproti profesionální montáži.
- Pro bezpečné zapojení a připojení do sítě je nutný kvalifikovaný elektrikář a revizní technik.
- Životnost panelů přesahuje 30 let, záruka na 83 % účinnost je 25 let, například u panelů Longi je záruka 12 let na kompletnost a 25 let na výkon.
Jak správně naplánovat a zaměřit instalaci fotovoltaiky svépomocí?
Pro správnou instalaci fotovoltaiky svépomocí je nezbytné přesně změřit plochu a zkontrolovat sklon i orientaci střechy. Optimální sklon panelů činí přibližně 35°, což zajišťuje maximální výkon po celý rok. Fotovoltaické panely mají běžně rozměry kolem 1700×1100 mm a váží asi 21 kg, proto je třeba při plánování rozmístění zohlednit jejich počet i nosnost střechy. Eliminace zastínění je klíčová, protože jakékoliv překážky výrazně snižují výrobu elektřiny.
Sklon střechy ovlivňuje efektivitu fotovoltaiky tím, že určuje úhel dopadu slunečního záření. Správná orientace panelů na jih maximalizuje solární zisk, zatímco zastínění například komínem nebo stromy výkon panelů sníží i o desítky procent. Montážní plán proto musí obsahovat přesné rozměry panelů, drážky pro držáky fotovoltaiky a přístup pro elektroinstalaci fotovoltaiky svépomocí.
- Změřte sklon a orientaci střechy přesně s pomocí digitálního úhloměru nebo aplikace
- Vyberte plochu bez zastínění v době slunečního svitu mezi 9 a 15 hodinou
- Připravte montážní plán včetně umístění držáků a elektroinstalace
- Zvažte váhu panelů a nosnost střešní konstrukce
- Při plánování počítejte s fotovoltaika svépomocí cena a materiálem včetně potřebných dotací
Jak správně zapojit solární panely při svépomocné instalaci
Při instalaci solárních panelů svépomocí na rodinném domě je nutné dbát na přesné zapojení panelů do série či paralelně podle požadovaného napětí a proudu. Správné elektroinstalace fotovoltaiky svépomocí zaručuje bezpečný provoz a maximální efektivitu systému.
Jaké jsou konkrétní kroky montáže fotovoltaických panelů na různé typy střech?

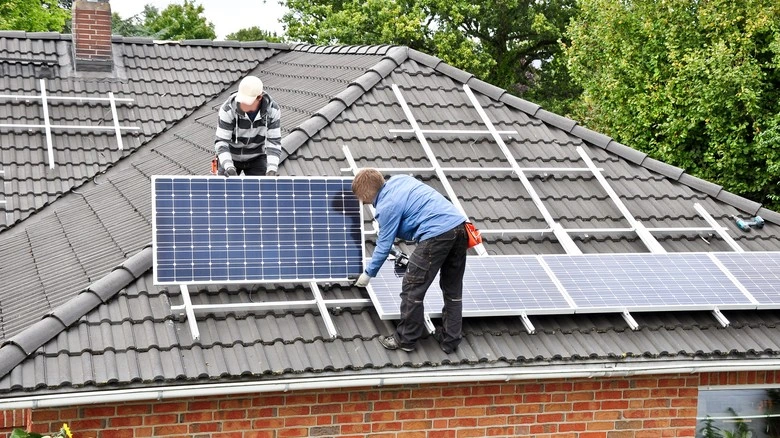

Montáž fotovoltaiky na betonovou tašku
- Vysunutí tašky – opatrně sundejte betonovou tašku, pod kterou bude instalován držák panelu; taška se musí vyjmout tak, aby nedošlo k jejímu poškození a zachovala se statika střechy.
- Broušení drážky – vybroušte drážku pro držák fotovoltaiky diamantovou rozbrušovačkou, aby profil držáku přesně zapadl a zajistil pevné uchycení bez deformace tašky.
- Upevnění držáku – připevněte držák pomocí vrutů do latí pod taškou, přičemž je nutné použít vruty s vhodnou délkou a protikorozní úpravou pro dlouhodobou pevnost.
- Osazení panelu – položte fotovoltaický panel o rozměrech cca 1700 × 1100 mm a hmotnosti kolem 21 kg do držáků a zajistěte jej pomocí přiložených šroubů nebo svorek.
Tip: Přesné vybrušování drážky je klíčové pro správné usazení držáků na betonové tašce; špatně upravená drážka může vést k praskání tašek nebo nestabilitě panelů.
Montáž fotovoltaiky na plechovou střechu
- Výběr místa – zvolte pozici panelů na plechové střeše s překrytím jednotlivých plechových dílců, ideálně na nezastíněné straně s orientací na jih.
- Upevnění držáků – připevněte speciální držáky do překrytí plechových dílců pomocí vrutů s těsnící podložkou, aby se zabránilo zatékání a korozi.
- Kontrola těsnosti – zkontrolujte správné utěsnění všech spojů a šroubů silikonovým tmelem nebo těsnicí páskou, aby nedocházelo k zatékání pod plechovou krytinu.
- Instalace panelů – upevněte panely vážící cca 21 kg do držáků, přičemž dodržujte doporučené rozestupy a pevnostní limity konstrukce.
Odborná rada: Při montáži na plechovou střechu je nezbytné dbát na bezpečnost instalace fotovoltaiky a použít vruty s těsnícími podložkami, aby byla střecha dlouhodobě nepropustná a panely stabilní.

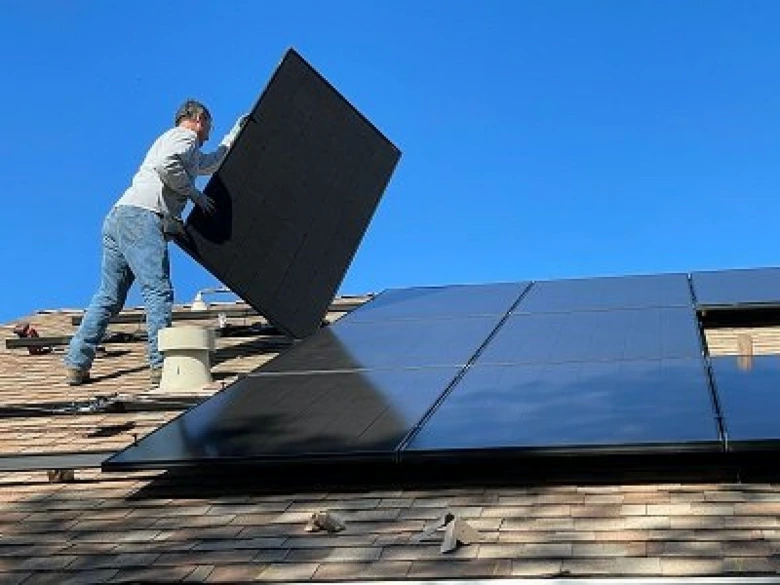

Montáž fotovoltaiky na asfaltový šindel
- Výběr držáků – použijte držáky určené pro asfaltové šindele, které minimalizují poškození krytiny a umožňují pevné uchycení bez narušení hydroizolace.
- Instalace základních lišt – připevněte montážní lišty pevně k nosné konstrukci střechy pomocí vrutů, které musí být dostatečně dlouhé, aby pronikly do krokví.
- Upevnění držáků panelů – instalujte držáky do lišt pomocí vrutů vhodných pro tento typ střechy, přičemž je nutné dbát na rovnoměrné rozložení zatížení.
- Montáž panelů – nasaďte a zajistěte fotovoltaické panely podle návodu k fotovoltaika svépomocí set, který obsahuje všechny potřebné komponenty včetně šroubů a těsnění.
Na co si dát pozor při svépomocné instalaci fotovoltaických panelů: Nevhodné upevnění držáků může způsobit poškození asfaltového šindele nebo zatékání do střechy. Přesné vrtání a důkladné utěsnění otvorů jsou nezbytné pro zachování hydroizolace.
Pro správnou elektroinstalaci fotovoltaiky svépomocí doporučuji spolupráci s kvalifikovaným elektrikářem, zejména při zapojení stringů a instalaci měniče. Cena materiálu a montáže se liší podle typu střechy a zvoleného systému. Využití dotace na fotovoltaiku (až 50 % ceny) může výrazně snížit celkové náklady.
Montáž fotovoltaiky krok za krokem se liší podle typu střešní krytiny, proto vždy dodržujte doporučené postupy pro betonové tašky, plechové střechy a asfaltové šindele, abyste zajistili dlouhodobou funkčnost a bezpečnost celé instalace.
Jak bezpečně provést elektroinstalaci a zapojení stringů a měniče svépomocí?
Elektroinstalace je zásadní fází stavby fotovoltaické elektrárny svépomocí a musí odpovídat platným technickým normám ČSN EN 62446 a ČSN 33 2000-7-712. Správné zapojení stringů, měniče a DC i AC rozvaděčů zaručuje bezpečný a efektivní provoz systému s napětím až 500 V DC.
Jak správně provést elektroinstalaci fotovoltaiky svépomocí?
Elektroinstalace začíná instalací DC rozvaděče, který musí obsahovat pojistkové odpínače a ochranu proti zpětnému proudu (diody). Stringy solárních panelů se propojují v sérii nebo paralelně tak, aby celkové napětí nepřekročilo maximální vstupní napětí měniče (typicky 600-1000 V DC). Měnič (například Solax čtvrté generace) převádí stejnosměrný proud na střídavý 230 V/400 V AC, kompatibilní s distribuční sítí. Následuje AC rozvaděč vybavený jističem s charakteristikou B nebo C a proudovým chráničem 30 mA pro ochranu proti zkratu a úrazu elektrickým proudem.
Pro kabeláž používejte UV odolné, halogen-free kabely s průřezem podle délky vedení a maximálního proudu (např. 4 mm² pro stringy do 20 A). Kabely se vedou v drážkách pro držáky fotovoltaiky nebo v trubkách s krytím IP65, aby se zabránilo mechanickému poškození a vlhkosti. Spojky a konektory musí být certifikované pro fotovoltaické systémy (např. MC4) s krytím minimálně IP67. Všechny spoje se provádějí až po instalaci měniče a ostatních komponent v technické místnosti, aby se eliminovalo riziko kontaktu s napětím až 500 V DC.
Tip: Plánujte elektroinstalaci podle technické dokumentace měniče a panelů, vždy dodržujte maximální vstupní napětí a proudové limity, abyste předešli poškození zařízení.
Jak bezpečnostně zajistit a zkontrolovat fotovoltaickou instalaci?
Bezpečnost instalace vyžaduje správné dimenzování jističů a pojistek podle maximálního proudu stringů a jmenovitého proudu měniče. V DC rozvaděči se doporučuje instalovat pojistky s charakteristikou gPV, které chrání před přepětím a zkratem. Uzemnění systému musí splňovat normu ČSN EN 62305, včetně připojení kovových konstrukcí panelů a držáků k zemnícím svorkám.
Ochrana proti přepětí se řeší instalací přepěťových ochran typu 1+2 na straně DC i AC. Všechny komponenty musí mít certifikaci dle IEC 61730 a IEC 61215. Po dokončení instalace je povinností zajistit revizi fotovoltaiky autorizovaným revizním technikem elektro (§ 6 vyhlášky 50/1978 Sb.), který ověří správnost zapojení, funkčnost ochranných prvků a bezpečnost provozu.
- Používejte výhradně certifikované kabely a konektory určené pro fotovoltaiku
- Dimenzujte jističe a pojistky podle maximálního proudu stringů a parametrů měniče
- Zajistěte uzemnění dle platných norem a připojení kovových částí instalace
- Instalujte přepěťové ochrany na DC i AC straně systému
- Revizi provádí autorizovaný revizní technik elektro, bez ní není možné instalaci legálně provozovat
Tip: Bezpečnostní opatření při elektroinstalaci vždy konzultujte s kvalifikovaným elektrikářem se zkušenostmi s fotovoltaickými systémy, abyste předešli rizikům úrazu a legislativním problémům. Častou chybou je poddimenzování jističů, které může vést k poškození měniče nebo požáru.
Pro koho se svépomocná elektroinstalace hodí: pro zkušené kutily s elektrotechnickým vzděláním a přístupem k odborné revizi.
Pro koho není vhodná: pro laiky bez elektrotechnických znalostí a bez možnosti spolupráce s certifikovaným elektrikářem.
Jaké legislativní požadavky a administrativní kroky je potřeba splnit při stavbě svépomocí?
Při instalaci fotovoltaiky svépomocí je nezbytné znát aktuální legislativní požadavky a administrativní postupy, které ovlivňují celý proces od žádosti o dotace až po finální revizi. Správné dodržení těchto kroků zajistí hladký průběh stavby a možnost využít finanční podpory.
Je možné postavit fotovoltaickou elektrárnu bez stavebního povolení?
Většina fotovoltaických instalací na rodinných domech do výkonu 10 kW již nevyžaduje stavební povolení díky legislativním změnám v posledních letech. Tato úprava zákona výrazně usnadňuje svépomocnou montáž fotovoltaiky tím, že odpadá nutnost složitého stavebního řízení. Přesto je nutné dodržet základní technické normy a informovat příslušný stavební úřad, pokud instalace zasahuje do chráněných oblastí nebo má neobvyklý technický rozsah.
Jak požádat o dotace na fotovoltaiku a co je potřeba k revizi?
Žádost o dotace Nová zelená úsporám se podává online prostřednictvím oficiálního portálu Státního fondu životního prostředí. Dotace může pokrýt až 50 % z celkových nákladů na instalaci fotovoltaiky svépomocí, což výrazně snižuje cenu realizace. K žádosti je třeba doložit projektovou dokumentaci a potvrzení o splnění technických parametrů. Po dokončení montáže je nezbytné provést revizi elektroinstalace fotovoltaiky svépomocí revizním technikem, který ověří bezpečnost a správnost zapojení. Tato revize je podmínkou pro uvolnění dotace a zajišťuje, že instalace odpovídá platným bezpečnostním normám.
Při žádosti o dotace je třeba pamatovat na:
- podání žádosti před zahájením instalace
- doložení kompletní dokumentace a faktur
- provedení revize kvalifikovaným revizním technikem
- dodržení termínů stanovených fondem
Dodržení těchto podmínek zajistí, že stavba fotovoltaické elektrárny svépomocí proběhne bez problémů a finanční podpora bude přiznána.
Jak dlouho trvá instalace a jaké úspory lze očekávat?
Jak dlouho trvá instalace fotovoltaiky svépomocí a jaké úspory lze očekávat?
Svépomocná instalace fotovoltaiky obvykle zabere přibližně 5 až 7 dní, což zahrnuje přípravu, montáž panelů, vyfrézování drážek pro držáky fotovoltaiky a základní elektroinstalaci fotovoltaika svépomocí. Profesionální montáž však trvá jen 1 až 2 dny díky zkušenostem a specializovaným nástrojům. Rozdíl v čase je vyvážený výraznými finančními úsporami, které dosahují zhruba 80 000 až 100 000 Kč oproti menším firmám a až 200 000 Kč oproti větším dodavatelům.
Fotovoltaika svépomocí cena zahrnuje nákup materiálu, jako jsou solární panely, drážky pro držáky fotovoltaiky a elektroinstalační komponenty. Výhodou je nižší celková investice, ale je nutné počítat s potřebou pečlivého plánování a odborné revize elektroinstalace. Naopak nevýhodou může být delší časová náročnost a nutnost zvládnout technické detaily, zejména při stavbě fotovoltaické elektrárny svépomocí.
| Typ instalace | Doba trvání | Orientační úspory |
|---|---|---|
| Svépomocná instalace | 5-7 dní | 80 000-100 000 Kč |
| Profesionální montáž | 1-2 dny | Nižší, zahrnutá v ceně |
| Velká firma | 1-2 dny | Úspora až 200 000 Kč |
Tip: Při montáži svépomocí se vyplatí využít fotovoltaika svépomocí set – co obsahuje a jak ho použít, abyste měli všechny potřebné komponenty pohromadě a předešli častým chybám v elektroinstalaci.
Na co si dát pozor při instalaci a jaké jsou časté chyby?
Při svépomocné instalaci fotovoltaických panelů je zásadní správný sklon panelu, který by měl odpovídat zeměpisné šířce vašeho domu, tedy přibližně 30-40 stupňů. Nesprávný sklon vede k výraznému snížení výkonu systému. Častou chybou bývá i špatné upevnění držáků – drážky pro držáky fotovoltaiky musí být pevné a odolné vůči větru i zatížení sněhem. Elektroinstalace fotovoltaika svépomocí vyžaduje dodržení bezpečnostních předpisů a správné zapojení, jinak hrozí nejen poruchy, ale i nebezpečí úrazu elektrickým proudem. Mnoho amatérů zapomíná na nutnost revize, která by měla předcházet uvedení do provozu a odhalit případné chyby.
Další riziko představuje zastínění panelů stromy nebo komíny, které může výkon snížit až o 30 %. Pro správnou montáž a montáž fotovoltaiky krok za krokem doporučuji detailně plánovat a využít dostupné dotace na fotovoltaiku, které mohou snížit náklady.
Jaké chyby se nejčastěji dělají při instalaci fotovoltaiky svépomocí?
- Nesprávný sklon panelů a umístění na střeše
- Nedostatečné upevnění držáků v drážkách
- Neodborné zapojení elektroinstalace bez revize
- Ignorování zastínění během dne
- Chybějící ochrana kabeláže proti poškození
Tip: Při stavbě fotovoltaické elektrárny svépomocí vždy zajistěte revizi od kvalifikovaného elektrikáře a nepodceňujte bezpečnost elektroinstalace – to výrazně sníží riziko poruch a zajistí dlouhodobý bezproblémový provoz.
Jak získat dotace a jak probíhá kontrola a revize instalace?
Dotace na fotovoltaiku v rámci programu Nová zelená úsporám mohou pokrýt až 50 % celkových nákladů na instalaci, včetně materiálu a montáže. Žádost se podává výhradně online přes portál https://novazelenausporam.cz/, kde je nutné předložit kompletní technický projekt. Projekt musí obsahovat detailní popis elektroinstalace, přesné umístění drážek pro držáky fotovoltaiky a schéma zapojení solárních panelů, včetně specifikace použitých komponent.
Před podáním žádosti je povinná revize instalace kvalifikovaným revizním technikem s platnou vyhláškou č. 50/1978 Sb. Revizní technik prověří správnost montáže, bezpečnostní prvky, správné uzemnění a dodržení všech platných norem (ČSN EN 62446, ČSN 33 2000). Po úspěšné kontrole vydá protokol o revizi, který je nezbytný pro schválení dotace. Bez tohoto potvrzení nelze dotaci čerpat ani připojit zařízení k distribuční síti.
Postup žádosti o dotace zahrnuje:
- Vypracování technického projektu v souladu s požadavky programu Nová zelená úsporám a platnými normami.
- Registraci a přihlášení do online systému na webu Státního fondu životního prostředí ČR.
- Předložení potvrzení o provedené revizi od autorizovaného revizního technika.
- Dodržení podmínek pro stavbu fotovoltaické elektrárny svépomocí, včetně bezpečnostních předpisů a správného elektroinstalačního zapojení.
Tip: Častou chybou je nesprávné zapojení panelů do stringů nebo nedostatečné zabezpečení proti přepětí, což revizní technik ihned odhalí a může to vést k zamítnutí dotace. Doporučuji proto konzultovat technický projekt a elektroinstalaci s odborníkem ještě před podáním žádosti. Kontakty na autorizované revizní techniky a podrobné informace o dotačním procesu najdete na webu Státního fondu životního prostředí ČR.
Časté dotazy (FAQ) k fotovoltaice svépomocí
Otázka: Jaký je ideální sklon střechy pro instalaci fotovoltaiky svépomocí?
Ideální sklon střechy je 35° u šikmých střech a 10° u plochých, což maximalizuje solární zisk a výkon panelů. Nesprávný sklon může snížit efektivitu až o 15 %.
Otázka: Potřebuji stavební povolení pro instalaci fotovoltaických panelů?
Stavební povolení obvykle není nutné, pokud instalace neovlivní statiku nebo vzhled budovy výrazným způsobem. V některých lokalitách ale může být potřeba ohlášení stavebnímu úřadu.
Otázka: Jak dlouho trvá instalace fotovoltaiky svépomocí?
Svépomocná montáž trvá přibližně 5-7 dní v závislosti na zkušenostech a rozsahu instalace. Profesionální firma zvládne instalaci za 1-2 dny.
Otázka: Jaké úspory mohu očekávat při svépomocné instalaci?
Úspora se pohybuje mezi 80 000 až 100 000 Kč díky vynechání montážních a některých servisních nákladů. Cena materiálu zůstává stejná.
Otázka: Jaké nářadí potřebuji pro montáž fotovoltaiky svépomocí?
Budete potřebovat aku vrtačku, rozbrušovačku s diamantovým kotoučem na drážky pro držáky fotovoltaiky, klíče a běžné montážní nářadí.
Otázka: Je nutné zapojení do sítě provádět elektrikář?
Ano, elektroinstalace fotovoltaiky svépomocí vyžaduje připojení kvalifikovaným elektrikářem s vyhláškou 50. Bez toho nelze instalaci bezpečně a legálně dokončit.
Otázka: Jaké jsou nejčastější chyby při instalaci fotovoltaiky svépomocí?
Častou chybou je nesprávný sklon panelů, zastínění, špatné upevnění držáků a neodborné zapojení elektroinstalace, které může ohrozit bezpečnost.
Otázka: Jaké dotace mohu získat na fotovoltaiku svépomocí?
Dotace z programu Nová zelená úsporám pokrývá až 50 % investice po doložení správné dokumentace včetně technického projektu a revize.
Otázka: Jak probíhá kontrola a revize instalace?
Revizní technik provede kontrolu elektroinstalace a ověří bezpečnost, správnost zapojení a funkčnost systému před uvedením do provozu.
Otázka: Mohu instalovat fotovoltaiku svépomocí na asfaltový šindel?
Ano, ale je nutné použít speciální držáky kompatibilní s asfaltovým šindelem, aby byla zajištěna pevnost a těsnost ukotvení.
Otázka: Co obsahuje běžný fotovoltaický set pro svépomocnou instalaci?
Set zahrnuje solární panely, držáky, kabeláž, konektory, měnič a základní instalační materiály potřebné pro montáž.
Otázka: Jak se správně zapojují stringy panelů?
Stringy se zapojují sériově pomocí bajonetových konektorů, přičemž finální připojení k síti provádí kvalifikovaný elektrikář.
Otázka: Jak často je potřeba čistit fotovoltaické panely?
Pro zachování výkonu se doporučuje čištění 1-2× ročně od prachu a nečistot, zejména v prašných lokalitách nebo po zimě.
Otázka: Jak velká plocha je potřeba pro instalaci panelů o výkonu 9,72 kWp?
Pro výkon 9,72 kWp je potřeba zhruba 48 m² plochy, což odpovídá přibližně 24 standardním panelům.
Otázka: Mohu stavět fotovoltaickou elektrárnu bez odborníka?
Stavba svépomocí je možná, ale elektroinstalaci a připojení k distribuční síti vždy musí zajistit odborník, aby byla zaručena bezpečnost a splnění předpisů.
