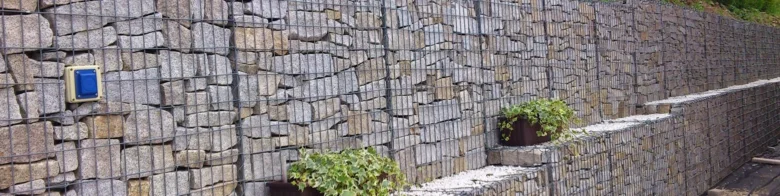

Gabionové opěrné zdi představují efektivní a estetické řešení pro zpevnění svahů i terénních nerovností. Správný výpočet gabionové konstrukce zahrnuje nejen volbu vhodných gabionových košů a jejich parametrů, ale také pečlivé posouzení stability a založení celé stavby. Tento průvodce vám pomůže zvládnout všechny klíčové kroky pro bezpečnou a trvanlivou gabionovou zeď.
Rychlý přehled
- Gabionové opěrné zdi se montují z gabionových košů plněných kamenivem po vrstvách cca 20 cm.
- Pro stabilitu je důležitý správný základ, nejčastěji betonový nebo zhutněný štěrk.
- Životnost gabionových zdí přesahuje 30 let, u skládaných variant i 60 let.
- K výstavbě se používají tvarovací trubky a po plnění háčky pro zajištění tvaru gabionů.
- Nabídka gabionových projektů a kalkulace materiálu je platná obvykle 14 dní.
Jak spočítat gabionovou opěrnou zeď a množství materiálu
Gabionovou opěrnou zeď spočítáte jednoduše podle délky, výšky a tloušťky konstrukce. Tento základní výpočet objemu umožňuje určit přesné množství potřebného kameniva a správně dimenzovat gabionovou konstrukci včetně zajištění háčky.
Jak vypočítat objem gabionové opěrné zdi
Pro výpočet objemu gabionové opěrné zdi v metrech vynásobte délku, výšku a tloušťku gabionu. Například gabion o délce 5 m, výšce 1,5 m a tloušťce 0,4 m má objem 3 m³. Tento objem je základem pro kalkulaci potřebného množství kameniva i pro výpočet stability gabionu.
| Parametr | Hodnota | Jednotka |
|---|---|---|
| Délka gabionu | 5 | m |
| Výška gabionu | 1,5 | m |
| Tloušťka gabionu | 0,4 | m |
| Objem gabionu | 3 | m³ |
Jak určit množství kameniva pro plnění gabionu
Gabionové koše se plní kamenivem po vrstvách tloušťky 20 cm, aby se zajistilo rovnoměrné a pevné usazení. Hustota kameniva se obvykle pohybuje kolem 1 800 kg/m³. Pro správnou funkci gabionové opěrné zdi je nutné zohlednit zajištění háčky, které drží konstrukci pevně spojenou a brání vyklouznutí kameniva. Vypočtený objem vynásobte hustotou kameniva a přihlédněte k technologické rezervě asi 5 %.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Objem gabionu | 3 m³ | Z předchozího výpočtu |
| Hustota kameniva | 1 800 kg/m³ | Průměrná hodnota |
| Potřebné kamenivo | 5 400 kg | 3 m³ × 1 800 kg/m³ |
| Rezerva na ztráty | 5 % (270 kg) | Pro zajištění přesnosti |
| Celkové kamenivo | 5 670 kg | Včetně rezervy |
Založení gabionové opěrné zdi a výběr správného základu
Založení gabionové opěrné zdi a výběr správného základu vyžaduje přesné posouzení terénu a charakteru konstrukce. Správně zvolený základ zajistí stabilitu gabionové konstrukce a umožní efektivní odvod vody, což je nezbytné pro dlouhodobou životnost zdi.
Jaký základ je vhodný pro gabionovou opěrnou zeď
Pro gabionovou opěrnou zeď se nejčastěji používá betonová základová spára nebo zhutněný štěrkový podklad. Betonový základ zajišťuje rovnoměrné rozložení zatížení gabionu a pevnou oporu, zejména u vyšších stěn. Zhutněný štěrk je vhodný pro menší gabionové zdi, kde stabilita základu závisí na správném utužení a rovné ploše. Oba typy základů výrazně přispívají ke stabilitě gabionové zdi a zabraňují sedání konstrukce.
Jak zajistit drenáž gabionové opěrné zdi
Drenáž gabionové opěrné zdi je klíčová k prevenci tlaků vody, které mohou ohrozit stabilitu zdi. Doporučuje se instalovat drenážní vrstvy z drceného kameniva a překrýt je geotextilií s gramáží minimálně 200 g/m², která zabrání zanášení drenáže částicemi zeminy. Správný odvod vody zpět do terénu redukuje hydrostatický tlak a prodlužuje životnost gabionové konstrukce. Pro zajištění efektivní drenáže lze využít i perforované trubky vedené u základů gabionu.
- betonová základová spára rozkládá zatížení
- zhutněný štěrk poskytuje pevný a rovný podklad
- drenážní vrstvy zamezují hromadění vody za zdí
- geotextilie s gramáží minimálně 200 g/m² zabraňuje zanášení drenáže
Tip: Častou chybou je podcenění drenážních opatření, což vede k nasákavosti a postupnému narušení stability gabionové opěrné zdi. Věnujte proto zvláštní pozornost drenážnímu zásypu a jeho kvalitě.

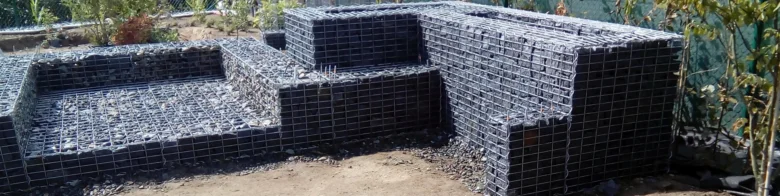

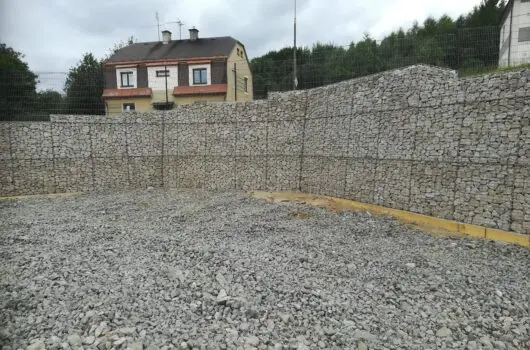

Postup stavby gabionové opěrné zdi krok za krokem
Gabionová opěrná zeď se staví z gabionových košů, které je nutné správně založit a upevnit pro zajištění stability celé gabionové konstrukce. Správné založení gabionové zdi vyžaduje pevný a rovný podklad, často s drenáží gabionové opěrné zdi, aby se zabránilo hromadění vody a následnému poškození.
- Založení gabionové zdi – připravte rovný terén a položte základní vrstvu kameniva pro drenáž a stabilitu.
- Montáž gabionových košů – sestavte gabionové koše dle jejich parametrů, sledujte správné spojení stran a rohových částí.
- Plnění kamenivem – naplňte gabiony kamenivem po vrstvách po 20 cm, kamenivo vybírejte dle parametrů gabionové konstrukce pro optimální pevnost.
- Zajištění háčky – spojte a zajišťujte koše háčky, aby se zabránilo posunu kameniva a ztrátě stability.
- Dokončovací práce – zkontrolujte rovnost a stabilitu celé gabionové zdi a upravte případné nerovnosti.
Výpočet gabionové opěrné zdi krok za krokem zahrnuje také kalkulaci gabionové zdi ceny a materiálových nákladů, což je klíčové při plánování stavby svépomocí. Výpočet stability gabionu a správný postup výpočtu gabionové opěrné zdi pro začátečníky zajistí bezpečnou a funkční opěrnou zeď. Výstavba gabionové zdi je obvykle kryta zárukou 60 měsíců, což potvrzuje kvalitu použité technologie.

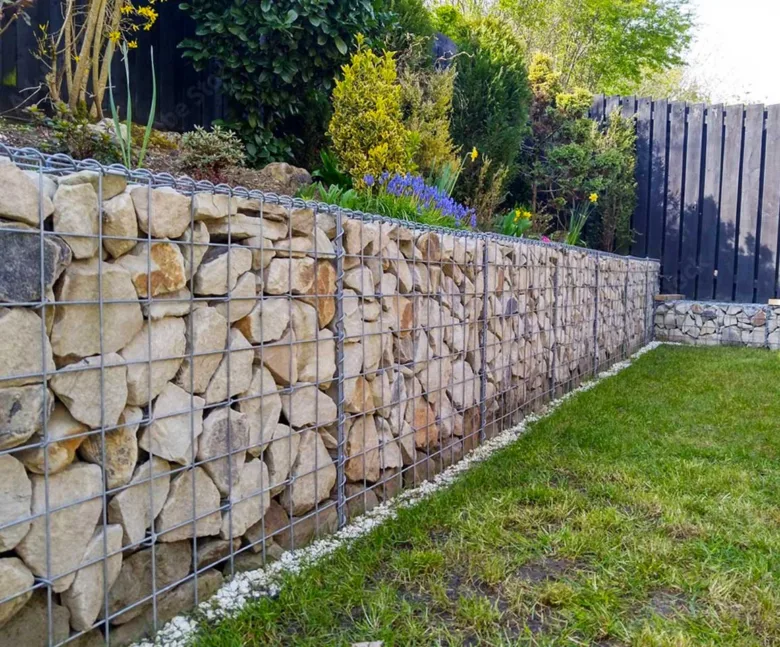

Technické parametry gabionových košů a jejich význam
Gabionové koše představují základ gabionové konstrukce a jejich technické parametry výrazně ovlivňují nosnost i životnost opěrné zdi. Standardní rozměry gabionů se pohybují obvykle od 1×0,5×0,5 m do větších modulů podle potřeby stavby. Průměr drátu, z něhož jsou koše vyrobeny, se běžně pohybuje mezi 4 až 5 mm, což zajišťuje vysokou pevnost a odolnost proti mechanickému poškození i korozi. Velikost oka pletiva je většinou 8×10 cm, což zajišťuje dostatečné zadržení zásypového materiálu a zároveň umožňuje efektivní drenáž gabionové opěrné zdi.
Správný výpočet stability gabionu vyžaduje zohlednění těchto parametrů, protože ovlivňují hmotnost, pevnost a propustnost konstrukce. Při založení gabionové zdi je nutné vybrat koše s odpovídajícími parametry, aby konstrukce vydržela tlak svahu a vlivy počasí.
| Parametr | Hodnota | Vliv na konstrukci |
|---|---|---|
| Rozměry gabionu | 1×0,5×0,5 m | Určuje objem a nosnost koše |
| Průměr drátu | 4-5 mm | Zajišťuje pevnost a odolnost proti korozi |
| Velikost oka | 8×10 cm | Ovlivňuje zadržení zásypu a drenáž |
Gabionové koše použití a výpočet objemu na opěrné zdi
Při plánování gabionové opěrné zdi je nezbytné spočítat objem jednotlivých košů, protože to přímo ovlivňuje kolik materiálu budete potřebovat a tím i gabionová zeď cena. Výpočet rozměrů gabionových košů je proto klíčovou součástí návodu na výpočet gabionové opěrné zdi a následné stavby.

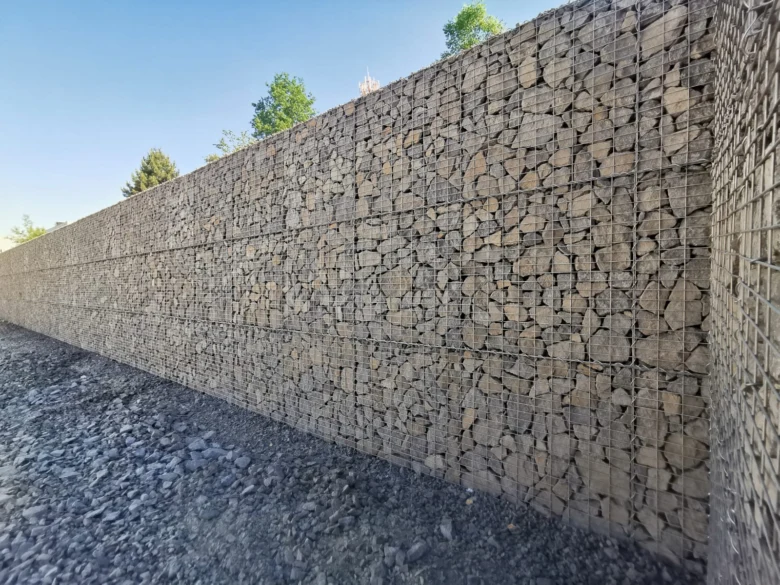

Metody výpočtu stability a únosnosti gabionových opěrných zdí
Metody výpočtu stability a únosnosti gabionových opěrných zdí vycházejí z platných ČSN norem, zejména ČSN EN 1997-1 (geotechnické návrhy) a ČSN EN 1993-1 (konstrukční ocelové prvky). Statický výpočet zahrnuje detailní analýzu zatížení gabionové konstrukce, včetně zemního tlaku, hydrostatického tlaku vody a případných dalších sil působících na zeď. Výpočet vždy zahrnuje bezpečnostní faktory podle charakteru zatížení a materiálových vlastností, které zajišťují dlouhodobou stabilitu a spolehlivost gabionové opěrné zdi.
Jak se počítá stabilita gabionové opěrné zdi
Stabilita gabionové opěrné zdi se posuzuje podle metodiky ČSN EN 1997-1, která stanovuje postupy pro výpočet únosnosti a deformací založených na geotechnických parametrech podloží a konstrukce. Výpočet zahrnuje:
- posouzení smykové stability proti posunutí a převrácení
- analýzu tlaku zeminy na gabionovou konstrukci, včetně aktivního a pasivního zemního tlaku
- zohlednění hydrostatického tlaku vody a jeho vliv na stabilitu
- aplikaci bezpečnostních koeficientů, které podle ČSN dosahují hodnot 1,3 až 1,5 pro zatížení a materiály
Důležitou součástí je také návrh drenážního systému gabionové opěrné zdi, který snižuje přetlaky vody za zdí. Správně navržená drenáž zabraňuje vzniku nadměrných tlaků, které by mohly způsobit destabilizaci nebo deformaci konstrukce.
Jak určit únosnost gabionové opěrné zdi
Únosnost gabionové zdi závisí na parametrech gabionových košů, které musí splňovat normy ČSN pro stavební materiály. Klíčové parametry jsou:
- průměr ocelového drátu 4-5 mm, galvanizovaného nebo s PVC povlakem pro zvýšení odolnosti proti korozi
- velikost oka pletiva obvykle 8×10 cm, která ovlivňuje pevnost a stabilitu koše
- kvalita a druh kameniva v zásypu, které musí být dobře zhutněné a bez jemných částic, aby se zabránilo sedání a deformacím
- správné zhutnění zásypu po vrstvách 30-50 cm pomocí vibrační desky, pěchu nebo válce
Při výpočtu únosnosti je nutné zohlednit i skutečné podmínky terénu a zatížení, včetně možného přítoku vody a dynamických vlivů. Nedostatečná únosnost může vést k deformacím, vyboulení nebo porušení gabionové konstrukce, což výrazně zvyšuje náklady na opravy a zesílení.
| Parametr | Hodnota / Rozsah | Poznámka |
|---|---|---|
| Průměr drátu | 4-5 mm | Galvanizovaný nebo PVC potažený |
| Velikost oka pletiva | 8×10 cm | Standardní velikost |
| Tloušťka zásypu | 30-50 cm | Zhutněný po vrstvách |
| Bezpečnostní faktor | 1,3-1,5 | Podle ČSN EN 1997-1 |
| Životnost konstrukce | 30-60 let | Podle typu kameniva a údržby |
- Výpočet stability gabionu vychází z ČSN EN 1997-1 a ČSN EN 1993-1 s aplikací bezpečnostních faktorů
- Parametry gabionových košů (drát, oka, zásyp) určují únosnost a dlouhodobou trvanlivost konstrukce
- Založení gabionové zdi musí odpovídat výsledkům statického výpočtu a geotechnickým podmínkám pozemku
- Drenážní systém gabionové opěrné zdi snižuje tlakové síly a zvyšuje stabilitu konstrukce
Tip: Častou chybou je podcenění drenáže a bezpečnostních faktorů, což vede k rychlému poškození gabionu vlivem přetlaku vody nebo deformací. Tento způsob výpočtu je vhodný pro projektanty a stavebníky, kteří plánují gabionovou opěrnou zeď s vyšší výškou nebo zatížením. Pro malé zahradní zdi bez významného zatížení lze použít zjednodušené výpočty a menší bezpečnostní rezervy.

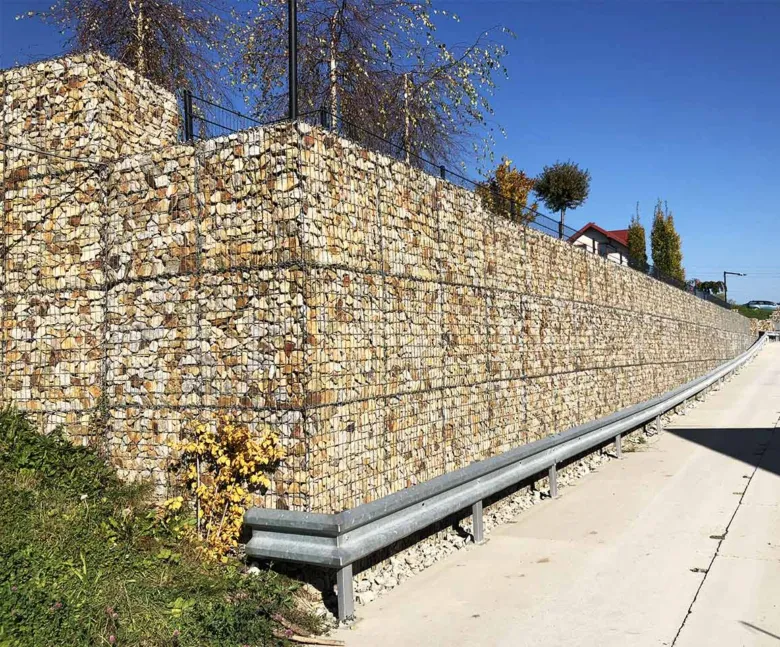

Doporučené sklony gabionových zdí a drenážní opatření
Doporučený sklon gabionové opěrné zdi se pohybuje mezi 5 a 10° směrem do svahu, což výrazně zvyšuje stabilitu konstrukce a zabraňuje jejímu posunu. Správné založení gabionové zdi zahrnuje nejen pevný základ, ale i kvalitní drenážní opatření, které minimalizují tlak vody za zdí a prodlužují životnost stavby.
Pro efektivní odvod vody je nezbytné použít geotextilii o minimální gramáži 200 g/m², která zabraňuje zanášení zásypu a umožňuje průchod vody. Drenáž gabionové opěrné zdi proto patří mezi klíčové faktory ovlivňující výpočet stability gabionu i cenu realizace.
Tipy pro stavbu gabionové opěrné zdi a její výpočet:
- Zvolte sklon gabionu 5-10° směrem do zeminy pro optimální stabilitu
- Použijte geotextilii 200 g/m² pro ochranu zásypu a správný odtok vody
- Zajistěte dostatečný zásyp za opěrnou zdí, aby voda mohla volně odtékat
- Pečlivě vyhodnoťte parametry gabionových košů a jejich rozměry při výpočtu stability gabionu
Na co si dát pozor: častou chybou je nedostatečné sklonění zdí a podcenění drenážních vrstev, což může vést k poškození gabionové konstrukce. Pro koho se gabionová opěrná zeď hodí, závisí na svahových poměrech a dostupnosti vhodného materiálu pro zásyp i základ.
Časté dotazy k gabionovým opěrným zdím a jejich výpočtu
Otázka: Kolik stojí gabionová opěrná zeď za m²?
Cena gabionové zdi se pohybuje od 1500 do 3500 Kč za m² v závislosti na rozměrech, typu gabionové konstrukce a použitém kamenivu.
Otázka: Jak správně určit základ pod gabionovou opěrnou zeď?
Základ musí být betonový nebo zhutněný štěrk o tloušťce minimálně 20 cm, doplněný o drenážní vrstvu a geotextilii s gramáží alespoň 200 g/m².
Otázka: Jak spočítat objem gabionových košů pro opěrnou zeď?
Objem se vypočítá jako součin délky, výšky a šířky gabionu v metrech, například 2 m × 5 m × 0,3 m = 3 m³.
Otázka: Je potřeba stavební povolení pro gabionovou opěrnou zeď?
Pro gabionové zdi vyšší než 1,5 m je podle stavebního zákona nutné stavební povolení nebo ohlášení.
Otázka: Jak postupovat při plnění gabionových košů kamenivem?
Kamenivo se vkládá po vrstvách přibližně 20 cm, srovnává se a gabiony se zajišťují háčky po odstranění tvarovacích trubek.
Otázka: Jaký je doporučený sklon gabionové opěrné zdi?
Pro stabilitu se doporučuje sklon 5-10 ° směrem do svahu.
Otázka: Jaká je životnost gabionových opěrných zdí?
Gabionové zdi mají životnost přes 30 let, u kvalitně zhotovených konstrukcí i více než 60 let.
Otázka: Jaké jsou běžné chyby při stavbě gabionových zdí?
Časté chyby zahrnují špatné založení gabionové zdi, nedostatečné zajištění gabionů, nevhodné kamenivo a zanedbání drenáže.
Otázka: Jaké drenážní opatření je potřeba u gabionových zdí?
Používá se geotextilie minimálně 200 g/m² a drenážní vrstvy za gabionem pro efektivní odvod vody.
Otázka: Lze gabionovou zeď postavit svépomocí?
Ano, s dodržením správného postupu a výpočtu stability gabionu lze stavbu zvládnout svépomocí.
Otázka: Jaký materiál se používá pro gabionové koše?
Gabionové koše jsou vyrobeny z pozinkovaného drátu o průměru 4-5 mm s oky přibližně 8×10 cm.
Otázka: Jak dlouho trvá výstavba gabionové opěrné zdi?
Stavba trvá od několika dnů do týdnů, záleží na velikosti a složitosti konstrukce.
Otázka: Jaké jsou požadavky na zásyp za gabionovou zdí?
Zásyp musí být propustný, provádí se po vrstvách 30-50 cm a zhutňuje se vibrační deskou nebo válcem.
Otázka: Je gabionová zeď bezúdržbová?
Gabionové opěrné zdi jsou bezúdržbové díky propustnosti a odolnosti materiálů.
Otázka: Jaká je platnost nabídky kalkulace gabionové zdi?
Kalkulace je platná 14 dní od vystavení, poté je nutné ji aktualizovat kvůli možným změnám cen materiálu.
Tipy pro stavbu gabionové opěrné zdi a její výpočet
Při výpočtu stability gabionu je nezbytné zohlednit hmotnost kameniva, sklon zdi a kvalitu založení gabionové zdi. Nedostatečná drenáž gabionové opěrné zdi způsobuje tlak vody a ohrožuje stabilitu, proto doporučuji věnovat drenáži zvláštní pozornost. Výpočet gabionu ovlivňuje nejen náklady, ale i dlouhodobou bezpečnost konstrukce. Pro koho se gabionová zeď hodí? Pro pozemky se středními sklony a potřebu estetické i funkční opěrné konstrukce. Naopak pro velmi vysoké nebo zatížené opěrné zdi jsou vhodnější jiné stavební metody.
