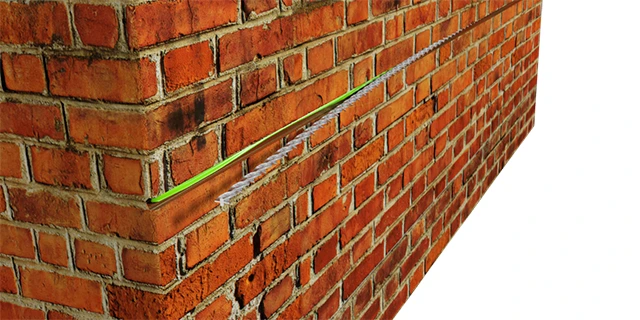

Helikální výztuž představuje moderní řešení pro zpevnění konstrukcí díky své vysoké pevnosti a odolnosti vůči korozi, zejména při použití korozivzdorné oceli. Její mechanické parametry umožňují efektivní sanaci prasklin v betonu, často ve spojení s polymer-cementovou maltou, což zajišťuje dlouhodobou stabilitu stavebních objektů.
⭐ Zásadní body
- Helikální výztuž je vyrobena z korozivzdorné oceli s pevností v tahu až kolem 1013 MPa.
- Průměry prutů se pohybují od 3 do 12 mm, přičemž 6 mm prut dosahuje síly v tahu cca 7,22-8,62 kN.
- Drážky pro výztuž mají rozměry přizpůsobené průměru, např. 35×10 mm pro 6 mm prut.
- Kotvení výztuže probíhá polymer-cementovou maltou, která dosahuje 50 % pevnosti po 7 dnech.
- Výztuž se vkládá ve vzdálenostech 30-50 cm od trhlin, což zabraňuje dalšímu šíření prasklin.
Co je helikální výztuž a jaké má vlastnosti?
Helikální výztuž ve stavbě představuje speciální typ výztuže z korozivzdorné oceli, například AISI 304Cu dle normy ČSN EN10088-3. Průměr prutů se pohybuje od 3 do 12 milimetrů, přičemž mechanické parametry, zejména pevnost v tahu, dosahují hodnot až 1013 MPa. To činí helikální výztuž výrazně pevnější než běžná betonářská ocel a zajišťuje efektivní kotvení výztuže i při sanaci prasklin v konstrukcích.
Helikální výztuž se často používá v kombinaci s polymer-cementovou maltou a frézováním drážek pro přesné umístění do betonu. Typy helikální výztuže a jejich vlastnosti se liší podle průměru a způsobu navinutí, což ovlivňuje statické zajištění konstrukce i dlouhodobou odolnost proti korozi.
| Průměr prutu (mm) | Pevnost v tahu (MPa) | Materiál (norma) |
|---|---|---|
| 3 | 900 | Korozivzdorná ocel AISI 304Cu (ČSN EN10088-3) |
| 6 | 950 | Korozivzdorná ocel AISI 304Cu (ČSN EN10088-3) |
| 12 | 1013 | Korozivzdorná ocel AISI 304Cu (ČSN EN10088-3) |
Co je helikální výztuž ve stavbě
Jedná se o výztuž vyrobenou z korozivzdorné oceli, která díky svému tvaru a mechanickým parametrům umožňuje lepší rozložení napětí v betonu. Díky vysoké pevnosti v tahu a odolnosti proti korozi je ideální pro sanaci prasklin a kotvení výztuže v betonových konstrukcích.
Materiály a rozměry helikální výztuže
Materiály a rozměry helikální výztuže tvoří základ pro její efektivní použití ve stavebnictví. Volba správného průměru a materiálu ovlivňuje mechanické parametry, které jsou klíčové pro sanaci prasklin a kotvení výztuže v konstrukcích.
Druhy materiálů používaných pro helikální výztuž
Helikální výztuž se nejčastěji vyrábí z korozivzdorné oceli, například z typu X5CrNi 18-10. Tento materiál nabízí pevnost v tahu až 1013 MPa, což je vhodné pro dlouhodobé statické zajištění konstrukcí. Výrobce Weber patří mezi renomované dodavatele, kteří garantují přesné rozměry, vysokou kvalitu a odolnost proti korozi, což je zásadní pro použití v prostředí vystaveném vlhkosti a agresivním vlivům. Korozivzdorná ocel zajišťuje dlouhou životnost i při frézování drážek a aplikaci polymer-cementové malty.
Rozměry a pevnostní charakteristiky helikální výztuže
Helikální výztuž je k dispozici v průměrech 3, 4,5, 6, 8, 10 a 12 mm. Každý průměr určuje mechanické parametry, především mezní sílu v tahu, která se může pohybovat až do 1013 MPa. Volba průměru závisí na požadavcích sanace prasklin a typu konstrukce – tenčí pruty se hodí pro drobnější opravy, zatímco silnější pruty poskytují větší pevnost a stabilitu. Správné kotvení výztuže je nezbytné pro efektivní přenos napětí a dlouhodobou funkčnost. Výztuž s nižším průměrem může být vhodná pro drobnější zásahy, zatímco silnější varianty slouží pro rozsáhlejší statické doplnění.
- Průměr 3-4,5 mm – vhodný pro jemné opravy a sanaci menších trhlin
- Průměr 6-8 mm – standardní použití ve stavebních konstrukcích
- Průměr 10-12 mm – pro náročné statické zajištění a větší zatížení
Tip: Při instalaci je třeba dbát na správné frézování drážek a přesné kotvení, aby mechanické parametry helikální výztuže plně odpovídaly statickým požadavkům konstrukce.
Technologický postup montáže helikální výztuže
Montáž helikální výztuže ve stavebních konstrukcích vyžaduje přesný technologický postup, který zahrnuje několik kroků od frézování drážek až po konečné kotvení výztuže maltou. Správné provedení zajišťuje optimální mechanické parametry a dlouhodobou funkčnost sanace prasklin nebo posílení betonu.
Frézování drážek a vrtání otvorů
Pro instalaci helikální výztuže se nejprve frézují drážky přizpůsobené průměru použitého prutu, například 35×10 mm pro 6 mm silnou výztuž. U větších prutů se navíc vrtají otvory o průměru 16 mm, které usnadňují kotvení a zlepšují přilnavost polymer-cementové malty. Tento krok umožňuje přesné uložení výztuže v konstrukci a je základem pro efektivní mechanické zajištění.
Čištění a penetrace drážek
Po frézování se drážky důkladně čistí vysáváním nebo vyfoukáním, aby se odstranily všechny prachové a zbytkové částice. Následně se drážky navlhčí a aplikuje se penetrace, například ResiPrimer WB, která zvyšuje přilnavost polymer-cementové malty. Tato fáze je klíčová pro správné kotvení výztuže a zabránění vzniku trhlin na rozhraní mezi maltou a betonem.

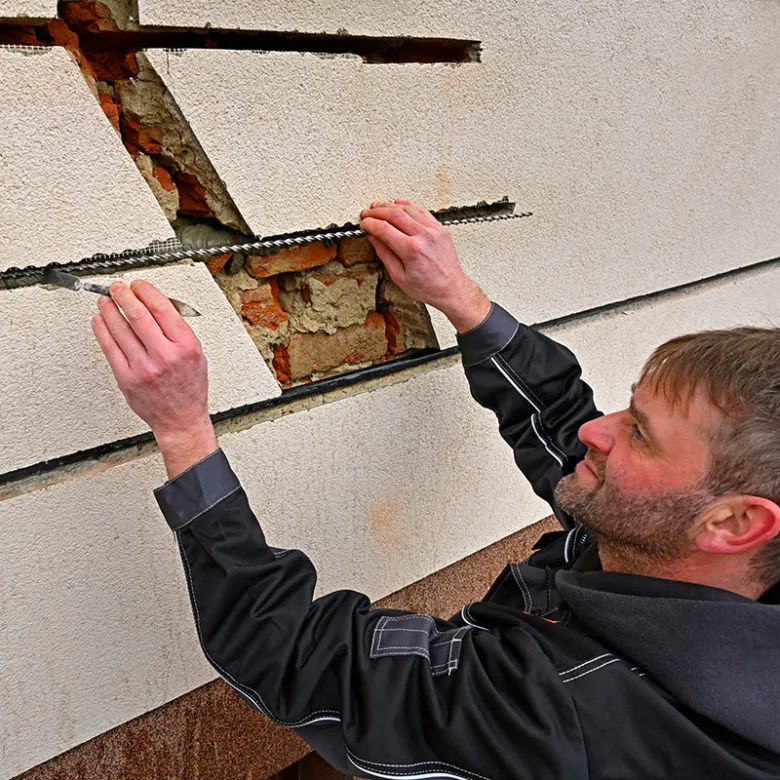

Vkládání výztuže a kotvení maltou

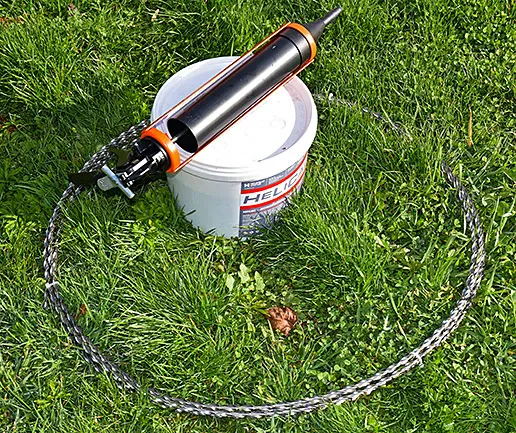

Helikální výztuž se podle potřeby tvaruje a vkládá do připravených drážek. Poté se drážky zaplní polymer-cementovou maltou ResiBond MC, která díky svým mechanickým parametrům neteplotně smrští a dosahuje 50 % své pevnosti již po 7 dnech. Tímto způsobem je výztuž pevně kotvena a zajištěna proti korozi, pokud je použita korozivzdorná ocel. Správné kotvení je nezbytné pro dlouhodobé zlepšení statické stability konstrukce.
- Frézování drážek – vytvoření přesných drážek podle průměru prutu
- Čištění drážek – odstranění prachu a nečistot vysáváním nebo vyfoukáním
- Penetrace drážek – aplikace ResiPrimer WB pro zvýšení přilnavosti
- Vkládání helikální výztuže – tvarování a umístění do drážek
- Zalévání maltou – zaplnění drážek polymer-cementovou maltou ResiBond MC
Tip: Častou chybou při instalaci je nedostatečné čištění drážek, které výrazně snižuje pevnost spoje a životnost sanace. Tento postup se hodí zejména při sanaci prasklin v betonu a při posilování konstrukcí, ale není doporučen pro konstrukce s výraznými deformacemi, kde je vhodnější klasická výztuž.
Použití helikální výztuže ve stavebnictví

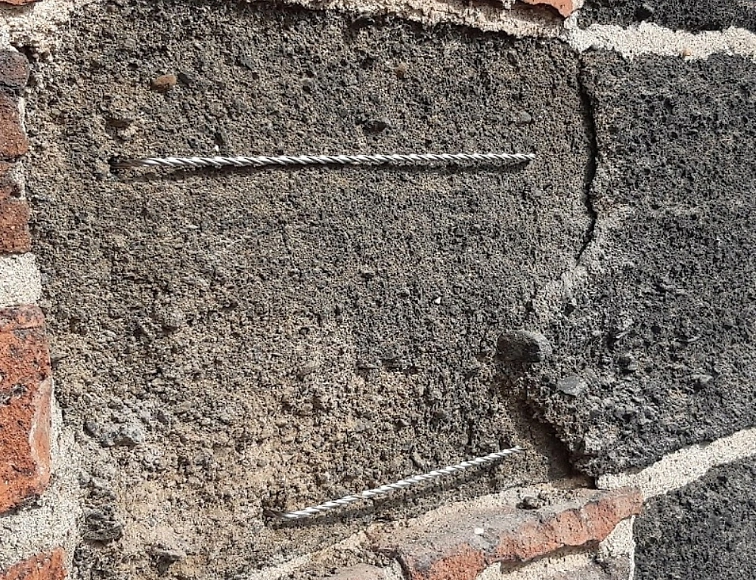

Použití helikální výztuže ve stavebnictví je primárně zaměřeno na sanace prasklin a statické zajištění konstrukcí s minimálním narušením stávajících materiálů. Helikální výztuž z korozivzdorné oceli (např. AISI 304Cu dle ČSN EN10088-3, 1.4301) se vkládá do frézovaných drážek nebo vrtaných otvorů, které jsou následně vyplněny polymer-cementovou maltou s vysokou přilnavostí a neteplotní smrštitelností. Tento systém zajišťuje pevné kotvení a výrazné zlepšení mechanických parametrů opravovaných částí budov.
Typické aplikace zahrnují rekonstrukce historických objektů a sanace nosných konstrukcí, kde je nutné zachovat původní materiály a minimalizovat zásahy. Významné realizace jsou například v budově České spořitelny ve Velkém Meziříčí, na zámku Osová (okres Žďár nad Sázavou) nebo v Katedrále Božského Spasitele v Ostravě. Helikální výztuž se zde používá pro zpevnění rohů, překladů a sanaci prasklin, čímž obnovuje statickou stabilitu konstrukce bez nutnosti rozsáhlého bourání.
Praktické příklady použití helikální výztuže ve stavebnictví zahrnují:

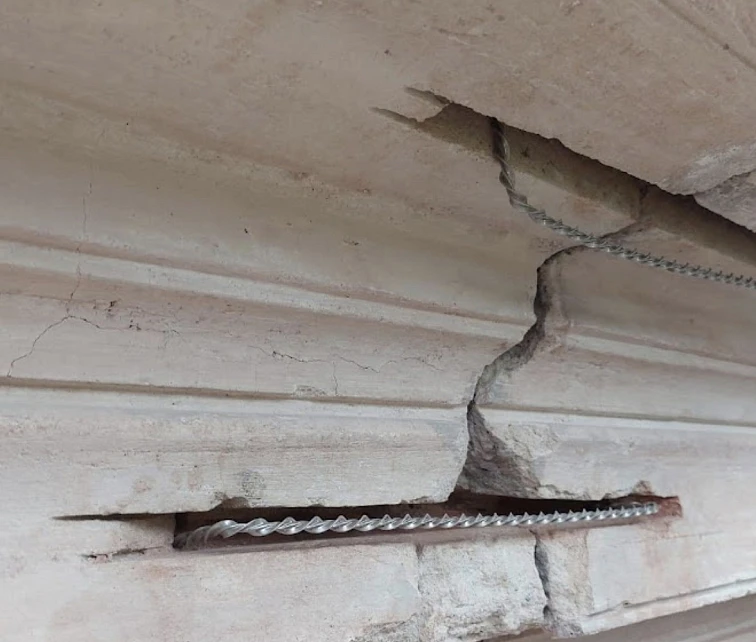

- sanace prasklin v nosných zdech, klenbách a překladech s rozestupy výztuže 30-50 cm,
- zpevnění rohů, říms a detailů poškozených zatížením nebo vlhkostí,
- rekonstrukce historických objektů s ohledem na minimální zásah do původních materiálů a zachování estetických hodnot.
Tip: Při aplikaci je nezbytné přesné frézování drážek přizpůsobené průměru výztuže (např. 35/10 mm pro 6 mm prut, 55/14 mm pro 10 mm prut) a důkladné vyčištění drážek vysátím nebo vyfoukáním. Nedostatečné kotvení nebo zanedbání penetrace může výrazně snížit účinnost statického zajištění.
Helikální výztuž se hodí pro projekty vyžadující vysokou pevnost a korozivzdornost, zejména při sanacích historických a památkových objektů. Naopak není vhodná pro situace s extrémně vysokými dynamickými zatíženími, kde se preferují jiné typy výztuže s vyšší tuhostí.
Díky tvarovatelnosti a možnosti vložení více profilů do jedné drážky lze zvýšit procento vyztužení bez výrazného zásahu do konstrukce. Použití polymer-cementové malty (např. ResiBond MC) umožňuje aplikaci i při teplotách nad +5 °C s rychlým nárůstem pevnosti – po 7 dnech dosahuje přibližně 50 % konečné pevnosti, což zkracuje dobu technologických přestávek.
Celkově je systém helikální výztuže nenáročný na mechanizaci, ale vyžaduje vysokou kvalitu práce a přesnost, aby byla zajištěna dlouhodobá funkčnost a bezpečnost konstrukce.
Výhody a běžné chyby při použití helikální výztuže
Helikální výztuž ve stavebnictví přináší zásadní výhody díky vysoké pevnosti v tahu, která je až dvojnásobná oproti běžné betonářské oceli, a díky své tvarovatelnosti umožňuje přesné přizpůsobení i složitým detailům konstrukcí. Montáž probíhá frézováním drážek s přesnými rozměry přizpůsobenými průměru výztuže (například 35/10 mm pro 6 mm prut) a následným kotvením pomocí polymer-cementové malty s rychlým nárůstem pevnosti (50 % po 7 dnech). Použití korozivzdorné oceli (např. AISI 304Cu, ČSN EN10088-3) zajišťuje dlouhodobou odolnost proti korozi a tím výrazné prodloužení životnosti sanovaných konstrukcí. Díky možnosti vložení více prutů do jedné drážky lze zvýšit procento vyztužení bez rozsáhlých zásahů do konstrukce, což minimalizuje potřebu bourání a zkracuje dobu sanace.
Chyby při použití helikální výztuže a jak se jim vyhnout
Časté chyby při instalaci helikální výztuže výrazně snižují mechanické parametry a funkčnost systému. Nejčastěji se jedná o:
- Nedodržení hloubky a šířky frézování drážek, například použití drážky menší než 35/10 mm pro 6 mm prut, což omezuje správné usazení výztuže a kotvení malty
- Použití nekvalitních nebo nevhodných polymer-cementových malt, které nemají dostatečnou přilnavost, neteplotní smrštitelnost a rychlý nárůst pevnosti, což vede k riziku uvolnění výztuže
- Nepřesné kotvení výztuže bez dodržení minimálního krytí (minimálně 30 cm od trhliny a 30-50 cm mezi profily), což snižuje efektivitu zpevnění a může způsobit šíření trhlin
- Ignorování použití korozivzdorné oceli (např. X5CrNi 18-10, 1.4301), která je klíčová pro dlouhodobou odolnost zejména v agresivním prostředí
Tip: Pro správné použití helikální výztuže ve stavebnictví je nezbytné dodržovat certifikované technologické postupy a používat materiály s potvrzenou certifikací kvality. Nedodržení těchto pravidel může vést k předčasnému selhání sanace a zvýšeným nákladům na opravy.
Pro koho se helikální výztuž hodí: Sanace prasklin ve zdivu, zpevnění překladů, rohů budov a historických objektů, kde je potřeba minimální zásah do konstrukce a vysoká pevnost.
Pro koho není vhodná: Konstrukce s velmi omezeným přístupem pro frézování drážek nebo tam, kde nelze zajistit požadované minimální krytí a správné kotvení výztuže.
Dlouhodobá životnost a odolnost helikální výztuže
Korozivzdorná ocel typu AISI 304Cu (ČSN EN10088-3, X5CrNi 18-10, 1.4301), ze které se vyrábí helikální výztuž, zajišťuje vysokou odolnost proti korozi a vlhkosti. Díky tomu životnost vyztužených betonových konstrukcí přesahuje několik desetiletí při správné aplikaci a údržbě. Mechanické parametry výztuže, například pevnost v tahu 7,22-1013 MPa v závislosti na průměru prutu (3-12 mm), zůstávají stabilní i v agresivních prostředích, jako jsou průmyslové zóny nebo blízkost moře.
Pro zachování dlouhodobé odolnosti helikální výztuže je nezbytné:
- použití korozivzdorné oceli s certifikací dle ČSN EN10088-3 pro stavební aplikace
- frézování drážek přizpůsobené průměru výztuže, například 35/10 mm (výška/šířka) pro prut Ø 6 mm, s následným důkladným vyčištěním a penetrací podkladového materiálu
- kotvení výztuže pomocí polymer-cementové malty (např. ResiBond MC), která vykazuje neteplotní smrštitelnost, vysokou přilnavost k podkladu a dosahuje 50 % pevnosti již po 7 dnech
- pravidelné vizuální kontroly a včasné sanace prasklin, aby se zabránilo šíření trhlin a degradaci kotevního systému
Častá chyba: Nedostatečné čištění drážek před aplikací malty vede ke snížení přilnavosti a následné ztrátě kotevní schopnosti výztuže.
Pro koho se helikální výztuž hodí: Výztuž je ideální pro sanace historických objektů, mostních konstrukcí a novostaveb vyžadujících minimální zásahy do stávajícího zdiva.
Pro koho není vhodná: Nevhodná je pro konstrukce s extrémně vysokým mechanickým namáháním, kde je potřeba použití masivnějších ocelových prvků s vyššími průřezy.
Normy, certifikace a kontrola kvality montáže
Helikální výztuž musí splňovat požadavky normy ČSN EN10088-3, která specifikuje technické parametry a chemické složení korozivzdorné oceli používané ve stavebnictví. Tato certifikace materiálů zajišťuje, že mechanické parametry výztuže odpovídají standardům pro dlouhodobou trvanlivost a bezpečnost konstrukce.
Kontrola kvality montáže zahrnuje vizuální inspekci správného kotvení výztuže, frézování drážek a použití polymer-cementové malty při sanaci prasklin kolem výztuže. Součástí je také provedení statických testů, které ověřují správné statické chování helikální výztuže v konstrukci a její schopnost přenášet zatížení.
Specifické normy a certifikace vztahující se k použití helikální výztuže
- Dodržení ČSN EN10088-3 pro materiály z korozivzdorné oceli
- Certifikace výrobce a dodavatele helikální výztuže
- Kontrola správného frézování drážek a kotvení výztuže na stavbě
- Ověření mechanických parametrů pomocí statických testů
- Použití polymer-cementové malty pro sanaci prasklin po instalaci
Tip: Správné minimální krytí výztuže v betonu významně ovlivňuje její ochranu proti korozi a je klíčové při instalaci helikální výztuže. Doporučuji konzultaci s odborníkem při plánování montáže, aby se předešlo častým chybám ve statickém zajištění.
Časté dotazy (FAQ) o helikální výztuži
Otázka: Co je to helikální výztuž a z jakého materiálu se vyrábí?
Helikální výztuž je ocelový prut s šroubovitým profilem z korozivzdorné oceli, nejčastěji AISI 304Cu podle normy ČSN EN10088-3.
Otázka: Jaké průměry helikální výztuže jsou běžně dostupné na trhu?
Dostupné průměry jsou 3, 4,5, 6, 8, 10 a 12 mm, přičemž pevnost v tahu u 8 mm prutu může dosahovat až 1013 MPa.
Otázka: Jaký je základní postup montáže helikální výztuže ve stavbě?
Montáž zahrnuje frézování drážek podle průměru výztuže, čistění, aplikaci penetrace a kotvení polymer-cementovou maltou.
Otázka: Kdy se helikální výztuž ve stavbě nejčastěji používá?
Používá se zejména pro sanace prasklin, zpevnění rohů, rekonstrukci historických staveb a opravy mostů.
Otázka: Jaká je role polymer-cementové malty při kotvení výztuže?
Polymer-cementová malta zajišťuje pevné kotvení, dosahuje 50 % pevnosti za 7 dní a je neteplotně smrštitelná.
Otázka: Jaké jsou časté chyby při aplikaci helikální výztuže?
Častou chybou je nedodržení rozměrů drážek, špatné kotvení a nesprávné rozestupy výztuže, které by měly být 30-50 cm.
Otázka: Jaká je očekávaná životnost helikální výztuže v konstrukcích?
Při správné aplikaci a ochraně může životnost přesáhnout 50 let díky odolnosti korozivzdorné oceli.
Otázka: Jaké normy musí splňovat helikální výztuž?
Výztuž musí vyhovovat normě ČSN EN10088-3 a být certifikována podle platných stavebních předpisů.
Otázka: Jak se kontroluje správná montáž helikální výztuže?
Kontrola zahrnuje vizuální inspekci frézovaných drážek a statické testy pevnosti po instalaci.
Otázka: Jaký je rozdíl mezi helikální a klasickou výztuží?
Helikální výztuž má šroubovitý profil, který zlepšuje soudržnost s maltou a nabízí lepší mechanické parametry než klasická betonářská ocel.
Otázka: Co je systém Sanax Spiral a jak souvisí s helikální výztuží?
Sanax Spiral je certifikovaný systém helikální výztuže používající korozivzdornou ocel a polymer-cementovou maltu pro cílené sanace prasklin.
Otázka: Jaká je minimální tloušťka krytí výztuže v betonu?
Minimální krytí je 8-10 mm, které chrání výztuž před korozí a zajišťuje mechanickou stabilitu konstrukce.
Otázka: Jaké jsou výhody použití helikální výztuže ve stavebnictví?
Výhody zahrnují vysokou pevnost, snadnou tvarovatelnost, rychlou montáž a výrazné snížení rozsahu bouracích prací.
Otázka: Jaké jsou parametry frézování drážek pro různé průměry výztuže?
Pro 6 mm prut se frézuje drážka 35×10 mm, pro 10 mm drážka 55×14 mm a navrtává se otvor Ø16 mm pro kotvení.
Otázka: Jak se aplikuje penetrace před vložením výztuže?
Drážky se nejprve navlhčí a poté se aplikuje penetrace ResiPrimer WB pro zvýšení přilnavosti polymer-cementové malty.
