Termoregulační ventily představují klíčový prvek pro efektivní řízení teploty v topných systémech. Díky nim lze přesně regulovat průtok vody do radiátorů a tím optimalizovat spotřebu energie. Správné nastavení a výběr termostatické hlavice výrazně ovlivňuje komfort i úspory v domácnosti.
Rychlý přehled
- Termoregulační ventily regulují průtok vody podle teploty v místnosti pomocí tepelné dilatace.
- Standardní rozměry ventilů jsou DN 10 až DN 25, s provozní teplotou až 120 °C a tlakem PN10.
- Ventily s přednastavením umožňují omezit průtok a tím zabránit přetápění a nerovnoměrnému rozložení tepla.
- Montáž ventilů je na přívodní potrubí radiátoru, přičemž typ připojení ovlivňuje volbu ventilu (přímý nebo úhlový).
- Použití termoregulačních ventilů může snížit spotřebu energie a prodloužit životnost otopného systému.
Jak funguje termoregulační ventil a jeho princip
Termoregulační ventil upravuje průtok otopného média podle aktuální teploty v místnosti díky principu tepelné dilatace pevné látky, kapaliny nebo plynu v termostatické hlavici. Tento snímač působí na kuželku ventilu, která reguluje množství vody protékající radiátorem. Taková regulace umožňuje přesné řízení teploty, snižuje spotřebu energie a zajišťuje komfortní tepelný režim bez zbytečných tepelných ztrát.
Princip tepelné dilatace v termoregulačním ventilu
Tepelná dilatace v termostatické hlavici probíhá v kapalině, plynu nebo pevné látce, která se při změně teploty rozpíná nebo smršťuje. Tento pohyb mechanicky posouvá kuželku ventilu, čímž se mění průtok otopné vody radiátorem. Kapalinové hlavice poskytují přesnou a stabilní regulaci, plynové hlavice reagují rychleji na změny teploty, zatímco pevné látky zajišťují vyšší odolnost proti teplotním výkyvům. Tento princip umožňuje plynulé a automatické přizpůsobení výkonu radiátoru skutečným tepelným potřebám místnosti.
Regulace průtoku podle teploty
Při dosažení nastavené teploty v místnosti termostatická hlavice postupně zavírá kuželku ventilu a snižuje průtok otopné vody. Pokud teplota klesne pod požadovanou hodnotu, ventil se otevírá a zvyšuje průtok. Tento dynamický ventil optimalizuje výkon radiátoru a přispívá k úspoře energie v rozsahu až 10-15 % roční spotřeby tepla. Správná montáž ventilu a jeho přednastavení průtoku jsou nezbytné pro efektivní fungování otopné soustavy a rovnoměrné rozložení tepla.
Tip: Častou chybou je nesprávné nastavení přednastavení průtoku, které vede k přetápění nebo nedostatečnému vytápění místnosti. Přednastavení je vhodné provést podle velikosti místnosti a výkonu radiátoru, například u místnosti o ploše 15 m² odpovídá poloha ventilu 3 až 4 na stupnici 1-7.
Termoregulační ventily s termostatickou hlavicí jsou vhodné pro většinu otopných systémů s radiátory, ale nejsou ideální pro podlahové topení, kde se používají speciální ventily s jiným regulačním principem. Použití těchto ventilů významně přispívá k úspoře energie a zvyšuje komfort vytápění v domácnosti.
Typy termoregulačních ventilů a jejich konstrukční provedení
Typy termoregulačních ventilů se liší podle konstrukčního provedení a určení montáže. Správný výběr ventilu závisí na typu instalace a usnadňuje efektivní regulaci teploty v místnosti. Následující přehled popisuje základní druhy ventilů, materiály a typy hlavic.
Ventily přímé a úhlové
Přímý ventil má rozměr DN 10 a je určený pro instalaci na svislá potrubí, kde je průtok vody veden přímo. Úhlový ventil se vyrábí nejčastěji v rozměru DN 15 a používá se pro vodorovná potrubí, umožňuje změnu směru průtoku o 90 stupňů. Oba typy ventilů lze najít v rozměrech DN 10, DN 15, DN 20 a DN 25 v závislosti na požadavcích topného systému.
Materiály a povrchové úpravy ventilů
Termoregulační ventily jsou zpravidla vyrobeny z mosazi, která zaručuje odolnost proti korozi a dlouhou životnost. Povrchová úprava bývá chromovaná nebo bílá lakovaná, což zvyšuje odolnost proti mechanickému opotřebení a estetiku. Ventily jsou dimenzovány pro provozní teploty do 120 °C, což odpovídá běžným podmínkám ústředního topení.
Typy termostatických hlavic
Termostatická hlavice může být manuální, s číselným nastavením obvykle od 1 do 5, které odpovídá přibližné teplotě místnosti. Kapalinové a plynové hlavice využívají fyzikální vlastnosti média pro přesnější regulaci teploty. Moderní elektronické hlavice umožňují programování a dálkové ovládání přes chytrou domácnost, což zvyšuje komfort a úsporu energie.
| Typ ventilu | Rozměr DN | Instalace | Povrchová úprava |
|---|---|---|---|
| Přímý ventil | DN 10-25 | Svislá potrubí | Chrom, bílá |
| Úhlový ventil | DN 10-25 | Vodorovná potrubí | Chrom, bílá |
| Termostatická hlavice | Manuální, kapalinová, plynová, elektronická | Montáž na ventil | – |
Tip: Pro správnou montáž ventilu volte typ podle směru potrubí a dbejte na přednastavení průtoku, aby nedocházelo k nerovnoměrnému vytápění místností. Častou chybou je nesprávný výběr ventilu, který komplikuje regulaci a zvyšuje spotřebu energie.
Přednastavení a vyvažování průtoku u termoregulačních ventilů
Přednastavení průtoku a správné vyvážení otopného systému jsou klíčové pro efektivní využití termoregulačních ventilů. Díky nim se zabrání přetápění a zajistí rovnoměrné rozložení tepla v jednotlivých místnostech. Následující bloky vysvětlují, jak tyto principy fungují a jak je správně aplikovat.
Význam přednastavení průtoku
Přednastavení průtoku omezuje množství vody, které ventil propustí, čímž zabraňuje přetápění a umožňuje rovnoměrné rozložení tepla v celém systému. Hodnota Kv průtokového koeficientu udává, jaký průtok vody ventil umožňuje při daném tlakové rozdílu. Správné nastavení přitom snižuje riziko, že některé radiátory budou přetápěné, zatímco jiné zůstanou studené.
Dynamické vyvažování průtoku
Dynamický termoregulační ventil automaticky reguluje tlakový rozdíl a průtok vody bez ohledu na změny tlaku v systému. Díky tomu udržuje stabilní teplotu v místnosti a eliminuje potřebu manuálního zásahu při kolísání průtoku. Tento typ ventilu se hodí i pro složité a rozsáhlé otopné soustavy.
- Určete požadovaný průtok – vypočítejte podle tepelných ztrát místnosti.
- Nastavte přednastavení ventilu – podle hodnoty Kv na termoregulační hlavici.
- Zkontrolujte rovnoměrnost rozdělení tepla – upravte nastavení podle potřeby, abyste zabránili přetápění.
Častá chyba: Příliš vysoké nastavení průtoku vede k přetápění a plýtvání energií.
Tip: Dynamický ventil je vhodný pro moderní systémy s proměnlivým tlakem, ale pro jednoduché instalace může být zbytečně složitý.
Montáž a kompatibilita termoregulačních ventilů
Montáž termoregulačního ventilu na radiátor vyžaduje přesné dodržení rozteče 50 mm mezi přívodními otvory, což zajišťuje správnou kompatibilitu s většinou typů radiátorů. Tyto ventily se používají s měděnými i PEX-AL-PEX potrubími, přičemž správný výběr ventilu a jeho montáž výrazně ovlivňují efektivitu regulace teploty v místnosti.
Příprava a demontáž starého ventilu
Starý regulační ventil nejprve odpojte a pečlivě připravte připojení radiátoru. Ujistěte se, že rozteč mezi přívodními otvory dosahuje 50 mm, což je standardní rozměr pro montáž termoregulačních ventilů.
Montáž nového ventilu
- Umístění ventilu – nasaďte nový termoregulační ventil na přívodní potrubí radiátoru se správnou roztečí 50 mm.
- Utahování spojů – pevně utáhněte svěrné šroubení, aby nedocházelo k úniku vody.
- Kontrola těsnosti – po montáži zkontrolujte těsnost spoje a správné fungování ventilu s termoregulační hlavicí.
Tip: Pro správnou funkci dynamického ventilu je nutné také přednastavení průtoku podle typu topného systému a potrubí.
V případě pochybností o druhu ventilu podle typu topení doporučuji konzultovat technické parametry, aby byla zachována kompatibilita a efektivita regulace.
Energetické a komfortní přínosy použití ventilů
Použití termoregulačních ventilů na topení přináší konkrétní energetické úspory až do výše 25 % a výrazně zvyšuje tepelný komfort v domácnostech i komerčních objektech. Díky možnosti přesného přednastavení průtoku a instalaci dynamických ventilů dochází ke snížení provozních nákladů a zároveň k prodloužení životnosti radiátorů o několik let díky omezení nadměrného opotřebení. Elektronické termostatické hlavice umožňují programování teplot podle denního režimu s přesností na 0,5 °C, což optimalizuje spotřebu energie a přispívá k efektivnímu řízení vytápění.
Snížení spotřeby energie a nákladů
Termoregulační ventil reguluje průtok otopné vody tak, aby oběhové čerpadlo pracovalo s nižší spotřebou energie a teplota vratné vody klesla, což zvyšuje účinnost kondenzačních kotlů. Tato optimalizace vede k úspoře energie až o 25 % a snižuje náklady na vytápění. Ventil zároveň eliminuje přetápění místností tím, že automaticky omezuje průtok při dosažení nastavené teploty, čímž minimalizuje zbytečné tepelné ztráty a zvyšuje energetickou efektivitu celého systému.
Zvýšení komfortu a prodloužení životnosti
Přesná regulace teploty pomocí termoregulační hlavice zajišťuje stabilní a rovnoměrné rozložení tepla v místnostech, což výrazně zvyšuje tepelný komfort uživatelů. Omezení přetápění chrání radiátory před korozí a mechanickým opotřebením, čímž prodlužuje jejich životnost o několik let. Správná montáž ventilu a jeho přednastavení průtoku zajišťují plynulý provoz topného systému bez hluku a kolísání teplot, což přispívá k tichému a efektivnímu vytápění.
- Výhody termoregulačních ventilů zahrnují úsporu energie až 25 %, zvýšení komfortu díky přesné teplotní regulaci a prodloužení životnosti radiátorů o 5 a více let.
- Elektronické hlavice umožňují programování teplot s možností nastavení až 6 časových úseků denně, což optimalizuje vytápění podle skutečných potřeb uživatelů.
Tip: Častou chybou je nesprávné přednastavení průtoku, které může vést k přetápění nebo nedostatečnému vytápění místností. Proto doporučuji vždy využít dynamické ventily s automatickým vyvažováním průtoku, zejména v rozsáhlejších otopných systémech.
Pro koho se termoregulační ventily hodí: pro moderní i rekonstruované otopné systémy s individuální regulací teploty v místnostech a pro uživatele, kteří chtějí snížit náklady na vytápění a zvýšit komfort.
Pro koho NE: pro velmi jednoduché nebo starší systémy bez možnosti instalace hlavic, kde je třeba kompletní rekonstrukce rozvodů.
Doporučení pro údržbu a servis termoregulačních ventilů
Pro dlouhou životnost a spolehlivost termoregulačního ventilu je zásadní pravidelná údržba, která zahrnuje čištění a kontrolu jeho funkčnosti. Správná péče zajišťuje optimální výkon regulačního ventilu na topení a předchází poruchám, které by mohly ovlivnit efektivitu topení.
Pravidelná kontrola a čištění
Čištění ventilu by mělo probíhat minimálně jednou ročně, ideálně před topnou sezonou. Při údržbě je třeba zkontrolovat pohyb regulační kuželky, která ovlivňuje přednastavení průtoku vody. Usazeniny a nečistoty mohou omezit funkci termostatického ventilu, proto je pravidelné čištění klíčem ke správnému fungování.
Seřízení a řešení problémů
Při poruše termoregulační hlavice je nutné provést seřízení ventilu nebo případnou výměnu. Také je důležité pravidelně kontrolovat těsnost ventilu a správný průtok vody. Pokud termoregulační ventil na radiátoru nefunguje, může být příčinou nesprávné nastavení nebo ucpání, které se odstraní právě seřízením nebo údržbou.
- Demontujte termoregulační hlavici – usnadní přístup k ventilu.
- Zkontrolujte pohyb regulační kuželky – měla by se hladce pohybovat.
- Vyčistěte ventil od usazenin – použijte vhodný čisticí prostředek.
- Proveďte seřízení nebo výměnu hlavice – pokud ventil nereaguje správně.
- Ověřte těsnost a průtok – zabráníte únikům a špatnému vytápění.
Tip: Na co si dát pozor – častou chybou je příliš silné dotažení hlavice, které může poškodit dynamický ventil a snížit úsporu energie. Pro koho se termoregulační ventil hodí – ideální je pro ústřední topení s radiátory, méně vhodný je pro podlahové topení, kde se používají jiné typy ventilů.
Rozdíl mezi typy termostatických hlavic
Termoregulační hlavice se odlišují podle použitého média pro snímání teploty a způsobu ovládání průtoku vody v radiátoru. Kapalinové hlavice využívají objemovou roztažnost kapaliny, která zajišťuje přesnost regulace s tolerancí ±0,5 °C, což umožňuje velmi jemné nastavení teploty v místnosti. Plynové hlavice reagují rychleji, obvykle do 3 minut na změnu teploty, což je ideální pro místnosti s proměnlivým tepelným zatížením, například kuchyně nebo koupelny. Hlavice s pevným tělesem (například vosk nebo parafín) poskytují stabilní a dlouhodobě spolehlivý provoz bez potřeby elektrické energie, avšak s pomalejší odezvou a menší možností přesného nastavení. Elektronické hlavice umožňují programování teplotních režimů s přesností na 0,1 °C a dálkové ovládání přes Wi-Fi nebo ZigBee, což výrazně zvyšuje komfort a přispívá k úsporám energie až 15 % díky optimalizaci topného režimu.
Jaký je rozdíl mezi regulačním a termostatickým ventilem na topení?
Termostatický ventil obsahuje termoregulační hlavici, která automaticky upravuje průtok otopného média podle aktuální teploty v místnosti. Tento ventil snižuje průtok vody při dosažení nastavené teploty, čímž optimalizuje spotřebu energie a zabraňuje přetápění. Naopak regulační ventil je manuální prvek bez automatické regulace, který slouží pouze k ručnímu nastavení průtoku, a proto neumožňuje dynamickou reakci na změny teploty.
| Typ hlavice | Výhody | Nevýhody |
|---|---|---|
| Kapalinová | Přesnost ±0,5 °C, stabilní regulace | Reakční doba 5-7 minut |
| Plynová | Reakce do 3 minut, vhodná pro proměnlivé podmínky | Přesnost ±1 °C, citlivost na tlak plynu |
| Pevná látka | Bez napájení, dlouhodobá stabilita | Pomalejší odezva, omezené nastavení |
| Elektronická | Programování s přesností 0,1 °C, dálkové ovládání | Vyšší pořizovací cena, nutnost napájení |
Tip: Při výběru termoregulační hlavice zvažte typ vytápění a požadovaný komfort. Například elektronické hlavice jsou vhodné pro chytré domácnosti a místnosti s proměnným využitím, zatímco kapalinové hlavice se hodí pro stabilní obytné prostory. Správné přednastavení průtoku a použití dynamického ventilu zajistí rovnoměrné rozložení tepla a zabrání přetápění nebo podtápění místností.
Dopad termoregulačních ventilů na životní prostředí
Správná montáž ventilu a využití termoregulačních ventilů na topení přináší významnou úsporu energie, která má přímý dopad na snížení emisí CO2. Termostatický ventil umožňuje přesné přednastavení průtoku vody a dynamickou regulaci teploty v místnosti, což zvyšuje efektivitu topného systému a minimalizuje plýtvání energií. Podle studií může instalace regulačního ventilu snížit emise oxidu uhličitého až o 20-30 % v porovnání s běžnými ventily bez regulace. Tento ekologický přístup k vytápění přispívá ke snižování uhlíkové stopy domácností a podporuje udržitelné využívání zdrojů.
Výhody používání termoregulačních ventilů na topení
Termoregulační hlavice zajišťují automatickou regulaci teploty, což vede k rovnoměrnějšímu vytápění a nižší spotřebě energie. Při správném nastavení termostatických ventilů na radiátorech dochází k optimalizaci tepelného komfortu i úsporám nákladů. Na co si dát pozor: častá chyba je nesprávné přednastavení průtoku, které může způsobit nedostatečné vytápění nebo naopak přetopení místnosti. Pro osoby s moderními chytrými domácnostmi jsou tyto ventily nezbytné pro efektivní řízení teploty a minimalizaci ekologické zátěže.
Možnosti integrace ventilů s chytrými domácími systémy
Elektronický termoregulační ventil na topení umožňuje dálkové ovládání a přesné programování teplot, což výrazně zvyšuje komfort i úsporu energie. Chytrý domácí systém integruje tyto ventily prostřednictvím mobilních aplikací nebo domácích automatizačních platforem, což umožňuje například nastavení individuálních režimů pro jednotlivé místnosti. Typické systémy jako Google Home, Apple HomeKit nebo Zigbee podporují propojení s regulačními ventily a termoregulační hlavicemi. Správná montáž ventilu a přednastavení průtoku spolu s dynamickým ventilem zajišťují optimální funkci i ve starších instalacích ústředního topení.
Jak fungují termoregulační ventily na topení v chytré domácnosti
Díky integraci s IoT je možné termostatický ventil ovládat na dálku a přizpůsobit vytápění aktuálním potřebám, což pomáhá šetřit energii a zvyšuje efektivitu topného systému.
Časté chyby a tipy na správné nastavení ventilů
Nejčastější chyby při nastavování termoregulačních ventilů na topení výrazně snižují účinnost topení a zvyšují spotřebu energie. Nesprávné přednastavení průtoku vody vede k nevhodnému vyvážení otopné soustavy, což způsobuje přetápění nebo naopak ochlazování místností. Zanedbání údržby ventilu a termoregulační hlavice může způsobit jejich zablokování a nefunkčnost. Výběr nevhodného typu ventilu, například statického místo dynamického ventilu, komplikuje regulaci teploty a snižuje komfort.
- Zkontrolujte správnou montáž ventilu podle typu radiátoru (přímý, rohový)
- Přednastavte průtok dle doporučení výrobce a charakteru topného systému
- Pravidelně kontrolujte a čistěte termoregulační hlavici i ventilovou část
- Vyberte termostatický ventil vhodný pro váš systém, například dynamický ventil pro lepší stabilitu teploty
Tipy na správné nastavení termostatických ventilů na radiátorech
Pro správné nastavení doporučuji nastavit ventil podle teploty místnosti a využít přednastavení průtoku k vyvážení topení v celém objektu.
Časté dotazy o termoregulačních ventilech
Časté chyby při nastavování termoregulačních ventilů na topení
Nesprávné přednastavení průtoku a nevhodný typ ventilu patří k nejčastějším chybám, které snižují účinnost topení a zvyšují spotřebu energie. Montáž ventilu mimo přívodní potrubí nebo zanedbání pravidelné údržby vede k poruchám termoregulační hlavice.
FAQ o termoregulačních ventilech
Otázka: Jak nastavit termoregulační ventil na radiátoru správně?
Nastavte ventil podle stupnice 1-5, kde hodnota odpovídá teplotám od 16 do 28 °C. Přednastavení průtoku omezuje výkon radiátoru na 200-2100 W podle polohy.
Otázka: Jak funguje termoregulační ventil?
Reguluje průtok otopné vody v závislosti na teplotě místnosti pomocí tepelné dilatace kapaliny, plynu nebo pevné látky v hlavici.

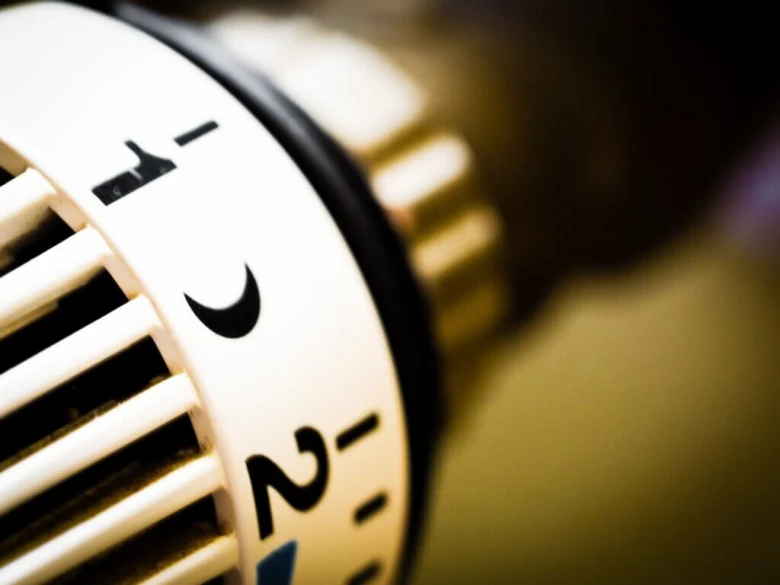

Otázka: Co znamenají čísla na termoregulačním ventilu?
Čísla 1-5 indikují teplotní rozsah místnosti přibližně od 16 do 28 °C a slouží k nastavení komfortní teploty.
Otázka: Jak poznat typ ventilu na topení?
Typ rozpoznáte podle připojení – přímý ventil se používá pro svislé potrubí, úhlový (rohový) pro vodorovné. Velikosti se pohybují od DN 10 do DN 25.
Otázka: Jaký je rozdíl mezi regulačním a termostatickým ventilem?
Regulační ventil manuálně uzavírá průtok, zatímco termostatický ventil automaticky upravuje průtok vody podle teploty v místnosti.
Otázka: Jak často je potřeba čistit termoregulační ventil?
Údržba a čištění ventilu by měly probíhat minimálně jednou ročně, aby se zachovala správná funkčnost a pohyblivost kuželky.
Otázka: Jak opravit nefunkční termoregulační ventil u radiátoru?
Vyčistěte kuželku, zkontrolujte těsnost spojů a případně vyměňte poškozené díly nebo přenastavte hlavici.
Otázka: Kdy je vhodné použít termostatický ventil na starý radiátor?
Při modernizaci topení bez regulace na radiátoru ventil zvýší komfort a úsporu energie.
Otázka: Jak nastavit průtok vody pomocí termoregulačního ventilu?
Přednastavte ventil podle velikosti místnosti; například pro místnosti do 5 m² použijte polohu 1 až 1,5, pro 30-35 m² polohu 7 až N.
Otázka: Jaký typ ventilu se hodí na podlahové topení?
Vhodné jsou speciální termoregulační ventily s přesným nastavením průtoku a kompatibilitou s nízkoteplotními systémy.
Otázka: Jak správně kalibrovat termostatické hlavice na starých radiátorech?
Nastavte hlavici na požadovanou teplotu a ověřte, že ventil správně reaguje na změny teploty v místnosti.
Otázka: Jaký je postup při přednastavení průtoku na termoregulačním ventilu?
Úprava se provádí otáčením ventilu dle tabulky výrobce; optimální průtok bývá na čísle 3.
Otázka: Jaký vliv má umístění termoregulačního ventilu na jeho funkčnost?
Ventil musí být na přívodním vstupu radiátoru, aby správně reguloval teplotu a průtok vody.
Otázka: Jak se liší termoregulační ventil rohový od přímého a kdy jej použít?
Rohový ventil mění směr potrubí o 90° a používá se při omezeném prostoru, přímý je určen pro rovné potrubí.
