Proudový chránič do zásuvky výrazně zvyšuje bezpečnost elektroinstalace tím, že spolehlivě detekuje úniky proudu a zabraňuje úrazům elektrickým proudem. Správné zapojení zásuvky s proudovým chráničem podle platných norem zajistí dlouhodobou ochranu vaší domácnosti i elektroniky. Naučte se, jak tento prvek elektroinstalace efektivně využít a minimalizovat rizika.
Klíčové závěry
- Proudové chrániče s reziduálním proudem do 30 mA jsou povinné u zásuvek do 32 A podle ČSN 33 2000-4-41 ed. 3 (2018).
- Instalace zásuvkových obvodů by měla být rozdělena do 6 sdružených částí při příkonu 17-27 kVA, aby se minimalizovalo nechtěné vybavení.
- Proudové chrániče detekují rozdíl proudů mezi fázovými vodiči a nulou a při úniku proudu vypnou obvod do 0,3 sekundy.
- Při zapojení je nutné připojit modrý vodič (N) na vstup chrániče, nikoli ochranný vodič (zelenožlutý).
- Použití více proudových chráničů zvyšuje bezpečnost a usnadňuje identifikaci poruchy bez vypnutí celé instalace.
Jak správně zapojit proudový chránič do zásuvky krok za krokem
Zapojení proudového chrániče do zásuvkového obvodu vyžaduje přesné dodržení bezpečnostních zásad a správného postupu, aby byla zajištěna ochrana osob i zařízení podle platných norem ČSN. Proudový chránič sleduje rozdíl mezi proudy ve fázových vodičích a nuláku; při překročení jmenovité hodnoty reziduálního proudu (maximálně 30 mA u zásuvek do 32 A) okamžitě vypne obvod, čímž předchází úrazu elektrickým proudem. Následuje detailní návod, jak správně zapojit proudový chránič do zásuvkového obvodu krok za krokem.
Příprava a bezpečnostní opatření
- Odpojte hlavní přívod napájení v elektrickém rozvaděči, abyste zabránili úrazu elektrickým proudem během instalace.
- Zkontrolujte stav elektroinstalace podle ČSN 33 2000-4-41 ed. 3 (2018) a ČSN 33 2000-1 ed. 2 (2009), zejména správné rozdělení obvodů a minimalizaci elektromagnetického rušení (EMI).
- Používejte izolační rukavice a nástroje s certifikací pro elektroinstalace, pracujte ve suchém a dobře osvětleném prostředí.
- Ověřte, že proudový chránič je vhodného typu (typ A pro obvody s elektronikou, například LED osvětlení) a má jmenovitý reziduální proud max. 30 mA pro zásuvky do 32 A.
Správné zapojení vodičů
- Připojte modrý vodič (nulák, N) do vstupu proudového chrániče označeného N, nikoli do ochranného vodiče.
- Zapojte fázový vodič (L1 u jednofázových obvodů, případně L1, L2, L3 u třífázových) do příslušného vstupu proudového chrániče, který je napojen na jistič.
- Zelenožlutý ochranný vodič (PE) nikdy nezapojujte na vstup proudového chrániče; musí vést přímo do zásuvky a být oddělen od nuláku i fází.
- Umístěte proudový chránič v rozvaděči před zásuvkový obvod, aby chránil všechny zásuvky v dané větvi a umožnil selektivní vypnutí.
- U třífázových chráničů zajistěte správné zapojení všech fázových vodičů a nuláku, aby se předešlo falešnému vybavení nebo nefunkčnosti.
Zkouška a ověření funkce
- Po zapojení zapněte napájení a stiskněte testovací tlačítko na proudovém chrániči.
- Ověřte, že proudový chránič okamžitě vypne obvod, což potvrzuje správnou funkci a připojení vodičů.
- Pokud chránič nereaguje, vypněte napájení a zkontrolujte správnost zapojení vodičů, zejména nuláku a ochranného vodiče.
- Proveďte revizi elektroinstalace podle platných předpisů, včetně pravidelných kontrol funkčnosti proudových chráničů.
Tip: Častou chybou je připojení ochranného vodiče (PE) na vstup proudového chrániče místo nuláku (N), což vede k nefunkčnosti ochrany a zvyšuje riziko úrazu. Proudový chránič vždy instalujte v rozvaděči, ne přímo v zásuvce, a dbejte na správné rozdělení obvodů podle ČSN 33 2000-4-41.
Tento postup zajišťuje bezpečnost práce, správnou funkci proudového chrániče a splnění platných norem elektroinstalace.
Technické parametry a typy proudových chráničů vhodných pro zásuvky
Proudové chrániče jsou klíčovým prvkem bezpečnosti elektroinstalace, zejména u zásuvek, kde chrání před úrazem elektrickým proudem. Správná volba typu a technických parametrů výrazně ovlivňuje jejich funkčnost a spolehlivost.
Jaké typy proudových chráničů jsou vhodné pro zásuvky?
Proudové chrániče typu A jsou nejčastěji doporučovány pro zásuvky, protože detekují jak střídavé reziduální proudy, tak i pulzující stejnosměrné proudy, které vznikají u moderních elektronických spotřebičů. Typ AC detekuje pouze střídavé reziduální proudy, což jej omezuje u zařízení s usměrňovači. Volba správného proudového chrániče do zásuvky závisí na charakteru připojených spotřebičů a elektromagnetickém rušení EMI, které může ovlivnit jeho spolehlivost.
| Typ proudového chrániče | Detekované proudy | Vhodnost pro zásuvky | Poznámka |
|---|---|---|---|
| Typ AC | Střídavé reziduální proudy | Omezená | Nevhodný pro zařízení s DC |
| Typ A | Střídavé a pulzující DC proudy | Vhodný | Doporučený pro zásuvkové obvody |
| Třífázový proudový chránič | Vícefázové reziduální proudy | Pro třífázové zásuvky | Použití podle schématu zapojení |
Jaký je maximální vybavovací proud pro proudové chrániče u zásuvek?
Maximální vybavovací proud proudového chrániče pro zásuvky do 32 A nesmí překročit 30 mA. Tento limit stanovují elektroinstalace normy pro ochranu osob před nebezpečným úrazem elektrickým proudem. Nižší vybavovací proud zajišťuje rychlejší odpojení při průtoku nebezpečného reziduálního proudu. Při instalaci proudového chrániče do zásuvky je třeba zohlednit také správné umístění v elektrickém rozvaděči a eliminovat chyby, jako je nevhodné zapojení nebo ignorování přepočítacích koeficientů, které ovlivňují funkci chrániče.
Tip: Častou chybou při instalaci proudového chrániče je jeho umístění za jističem, které může způsobit nesprávnou funkci a ohrozit bezpečnost elektroinstalace.
Odborné normy a podrobné informace o instalaci proudových chráničů lze nalézt na portálu Ministerstva zemědělství ČR (https://www.eagri.cz/public/web/mze/).
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Normy a legislativa upravující použití proudových chráničů v zásuvkách
Použití proudových chráničů v zásuvkách je upraveno normou ČSN 33 2000-4-41 ed. 3 (2018), která stanovuje povinnost instalovat proudový chránič do zásuvky s jmenovitým proudem do 32 A a maximálním reziduálním proudem 30 mA. Tato norma zajišťuje bezpečnost elektroinstalace tím, že chrání uživatele před úrazem elektrickým proudem způsobeným například poruchou izolace nebo přímým dotykem. Další důležitou normou je ČSN 33 2000-1 ed. 2 (2009), která doplňuje požadavky na návrh a provedení elektroinstalace v budovách.
Povinnost instalace proudového chrániče do zásuvek v bytě platí zejména tam, kde hrozí zvýšené riziko úrazu, například v koupelnách nebo vnějších prostorách. Správně zapojený proudový chránič výrazně snižuje riziko elektrického zranění a zároveň omezuje elektromagnetické rušení EMI v zásuvkových obvodech. Na co si dát pozor: častou chybou je nesprávné umístění chrániče v obvodu, což může ovlivnit jeho funkčnost a bezpečnost.
Jak funguje proudový chránič v zásuvce a jak se zapojuje

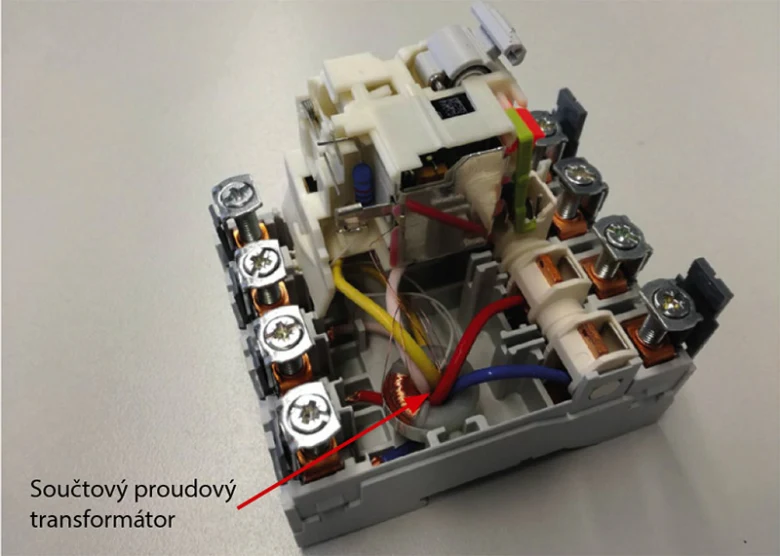

Proudový chránič monitoruje rozdíl mezi proudy ve fázi a nuláku. Pokud tento rozdíl překročí 30 mA, chránič vypne napájení zásuvky, čímž zabrání úrazu. Instalace proudového chrániče do zásuvky musí respektovat platné elektroinstalační normy a správné zapojení s jističem.
Rozdělení elektroinstalace a umístění proudových chráničů v zásuvkových obvodech
Domácí elektroinstalace s příkonem 17-27 kVA se doporučuje rozdělit do šesti sdružených obvodů, přičemž každý obvod je chráněn samostatným proudovým chráničem. Tento způsob instalace významně zvyšuje bezpečnost elektroinstalace a zároveň minimalizuje nechtěné vybavení, které může nastat při použití pouze jednoho chrániče pro celý rozvod. Proudový chránič do zásuvky je v elektrickém rozvaděči umístěn tak, aby chránil konkrétní zásuvkové obvody, čímž se zajišťuje rychlejší odpojení v případě úniku proudu.
Výhody použití proudového chrániče v zásuvkových obvodech zahrnují lepší ochranu proti úrazům elektrickým proudem a snížení rizika požáru způsobeného elektromagnetickým rušením (EMI). Instalace proudového chrániče musí vždy odpovídat platným elektroinstalačním normám, a proto je vhodné přesně dodržovat doporučené postupy při zapojení chrániče s jističem v domácím rozvaděči.
Jak správně zapojit proudový chránič s jističem do zásuvky
Proudový chránič se zapojuje v rozvaděči na vstupní svorky zásuvkového obvodu za jističem tak, aby byl schopen okamžitě odpojit napájení při detekci poruchového proudu. Tento postup zajistí efektivní ochranu a minimalizuje dopad případného nechtěného vybavení jiných obvodů.
Praktické chyby a tipy při instalaci proudových chráničů do zásuvek
Jaké jsou nejčastější chyby při instalaci proudových chráničů do zásuvek?
Nejčastější chybou je připojení ochranného vodiče (zelenožlutého) na vstup proudového chrániče místo na jeho svorku ochrany, což může způsobit nesprávnou funkci nebo zkrat. Další častou chybou je použití jediného proudového chrániče pro celou domácí elektroinstalaci, což podle ČSN 33 2000-4-41 ed. 3 vede k nechtěnému vypnutí všech zásuvek při poruše jednoho zařízení. Nesprávné rozdělení zásuvkových obvodů do méně než šesti sdružených skupin s vlastním chráničem snižuje účinnost ochrany a zvyšuje riziko elektromagnetického rušení (EMI). Tyto chyby výrazně snižují bezpečnost elektroinstalace a spolehlivost zásuvkových obvodů s proudovým chráničem.
Tipy pro správné zapojení proudového chrániče do zásuvky
Při instalaci rozdělte zásuvkové obvody do minimálně šesti sdružených skupin s proudovými chrániči, zejména u instalací s příkonem 17 až 27 kVA (25 ÷ 40 A). Přesně dodržujte výrobní schéma zapojení, přičemž modrý vodič (N) připojte na vstup chrániče a ochranný vodič přímo na jeho svorku ochrany. Vyhněte se použití jediného chrániče pro celou instalaci, abyste předešli nechtěnému vypnutí všech zásuvek. Minimalizujte elektromagnetické rušení EMI správným vedením vodičů a vhodným umístěním proudového chrániče, například oddělením signálních a napájecích kabelů. Dodržování těchto pravidel zvyšuje bezpečnost elektroinstalace a prodlužuje životnost proudových chráničů v zásuvkových obvodech.
- Nepřipojujte ochranný vodič na vstup proudového chrániče
- Rozdělte zásuvkové obvody do minimálně šesti skupin s vlastním chráničem
- Dodržujte schéma zapojení podle výrobce a normy ČSN 33 2000-4-41 ed. 3
- Eliminuje elektromagnetické rušení EMI správným vedením a umístěním chrániče
Údržba, kontroly a revize proudových chráničů
Pravidelná kontrola a revize proudových chráničů je klíčová pro bezpečný provoz elektroinstalace v domácnostech i komerčních objektech. Podle ČSN 33 2000-4-41 ed. 3 (2018) by měla být funkčnost proudových chráničů ověřována minimálně jednou ročně pomocí testovacího tlačítka „T“, které simuluje poruchový proud. Důkladná revize, zahrnující měření reziduálního proudu a kontrolu správného zapojení vodičů, se doporučuje provádět každých pět let v rámci komplexní elektrorevize.
Správná údržba zahrnuje zejména kontrolu připojení modrého vodiče (N) na vstup proudového chrániče a zajištění, že ochranný vodič (zelenožlutý) není zapojen do vstupu chrániče, což je častá chyba vedoucí k nesprávné funkci zařízení. Nesprávné zapojení může způsobit falešné vybavení nebo naopak selhání ochrany.
Elektromagnetické rušení (EMI) může vznikat při špatné instalaci nebo používání nevhodných typů proudových chráničů, zejména v prostředích s vysokou koncentrací elektronických zařízení. Proto je nutné volit proudové chrániče typu A, které detekují i pulzující stejnosměrné zbytkové proudy, a správně je zapojit v souladu s normami ČSN.
Revize proudových chráničů výrazně zvyšuje spolehlivost ochrany proti úrazu elektrickým proudem a zároveň minimalizuje riziko vzniku požáru způsobeného unikajícími proudy. Naopak zanedbání pravidelné kontroly může vést k nebezpečným situacím, kdy chránič neodpojí poruchový obvod včas.
Jak funguje proudový chránič v zásuvce a jak se zapojuje
Proudový chránič sleduje rozdíl proudů ve fázových vodičích a nuláku; při překročení nastavené hodnoty (typicky 30 mA u zásuvek do 32 A) aktivuje spínací mechanismus a odpojí napájení. Instalace musí respektovat normu ČSN 33 2000-4-41 ed. 3, která vyžaduje správné připojení vodičů a rozdělení instalace do více sdružených obvodů s vlastním proudovým chráničem.
Proudový chránič se připojuje tak, že modrý vodič (N) vstupuje do svorky N na chrániči, zatímco fáze (L) do odpovídající svorky L. Ochranný vodič (PE) se připojuje přímo k rozvodnici nebo zásuvce, nikoli přes chránič. U třífázových obvodů je nutné použít proudový chránič s odpínáním 3+N, který správně vyhodnocuje součet proudů ve všech fázích a nuláku.
Tip: Častou chybou je použití jediného proudového chrániče pro celou zásuvkovou instalaci, což může vést k vypnutí všech zásuvek při poruše jednoho spotřebiče. Doporučuje se rozdělit zásuvkové obvody do několika skupin, každou chráněnou samostatným proudovým chráničem.
Správné zapojení a pravidelná revize proudových chráničů výrazně zvyšují bezpečnost elektroinstalace a snižují riziko úrazu i požáru. Pro objekty s vyšší zátěží a moderními spotřebiči doporučuji používat proudové chrániče typu A a dodržovat intervaly kontrol stanovené normami.
Doporučené značky a ekonomické aspekty instalace proudových chráničů
Na českém trhu patří mezi ověřené značky proudových chráničů například DOEPKE, která nabízí modely s automatickou kontrolou funkčnosti. Tato funkce pomáhá minimalizovat riziko nefunkčního chrániče a zvyšuje bezpečnost elektroinstalace. Cena proudového chrániče do zásuvky se obvykle pohybuje mezi 800 až 1500 Kč včetně základní instalace. Další běžné značky, jako ABB nebo Hager, mají výhodu široké dostupnosti, avšak některé modely mohou být náchylné k elektromagnetickému rušení EMI, což je třeba při instalaci zohlednit.
Ekonomicky se vyplatí instalovat proudový chránič do zásuvky zejména v prostorách s vyšším rizikem úrazu, například v koupelnách nebo kuchyních. Instalace více chráničů může zvýšit pořizovací náklady, avšak zvyšuje spolehlivost ochrany.
| Značka | Výhody | Nevýhody |
|---|---|---|
| DOEPKE | Automatická kontrola, spolehlivost | Vyšší pořizovací cena |
| ABB | Široká dostupnost | Náchylnost na EMI rušení |
| Hager | Dobrá kompatibilita s jističem | Vyšší cena instalace |
Vliv proudových chráničů na elektromagnetické rušení a kompatibilitu se spotřebiči
Proudový chránič do zásuvky může ovlivnit úroveň elektromagnetického rušení (EMI) v domácí elektroinstalaci, a to zejména v závislosti na jeho typu. Moderní proudové chrániče typu A jsou navrženy tak, aby minimalizovaly negativní vlivy na citlivé spotřebiče, jako je LED osvětlení či elektronika s impulzními zdroji napájení. Správná instalace proudového chrániče s jističem podle platných elektroinstalačních norem zajistí nejen bezpečnost elektroinstalace, ale i kompatibilitu s moderními zařízeními. Častou chybou při zapojování proudových chráničů do zásuvek je nesprávné umístění nebo výběr nevhodného typu, což může vést k rušení nebo nežádoucímu vybavení chrániče. Proto doporučuji volit typ A a vždy dbát na profesionální instalaci v souladu s normami.
Časté dotazy
Jak často je třeba provádět revize proudových chráničů?
Revize proudových chráničů se doporučují provádět minimálně jednou za 5 let, přičemž pravidelné vizuální kontroly a funkční zkoušky by měly být prováděny každoročně.
Jaký proudový chránič je vhodný pro zásuvky v domácnosti?
Pro zásuvky s jmenovitým proudem do 32 A je vhodný proudový chránič typu A s max. vybavovacím proudem 30 mA podle normy ČSN 33 2000-4-41 ed. 3 (2018).
Kde v elektroinstalaci se proudový chránič instaluje?
Proudový chránič se instaluje v rozvaděči na vstupu zásuvkových obvodů, aby chránil všechny připojené zásuvky, a měl by být správně připojen k vodičům L a N.
Jaké jsou nejčastější chyby při zapojení proudových chráničů?
Nejčastější chyby jsou připojení ochranného vodiče (PE) na vstup chrániče, použití jediného chrániče pro celou instalaci a nesprávné rozdělení zásuvkových obvodů.
Proč je důležité rozdělit elektroinstalaci do více obvodů s proudovými chrániči?
Rozdělení elektroinstalace do více obvodů s chrániči minimalizuje riziko nechtěného vypnutí celé instalace a usnadňuje lokalizaci poruchy.
Jaké jsou výhody proudových chráničů s automatickou kontrolou?
Proudové chrániče s automatickou kontrolou, například od značky DOEPKE, zvyšují bezpečnost a spolehlivost tím, že pravidelně testují svou funkci bez potřeby manuálního zásahu.
Může instalace proudového chrániče ovlivnit elektromagnetické rušení?
Ano, proudové chrániče mohou ovlivnit elektromagnetické rušení, ale moderní typy A jsou navrženy tak, aby minimalizovaly rušení a byly kompatibilní s LED osvětlením a elektronikou.
Je možné použít jeden proudový chránič pro celou domácí elektroinstalaci?
Použití jednoho chrániče pro celou instalaci není doporučeno, protože při poruše se vypne celý okruh, což není v souladu s normou ČSN 33 2000-4-41 ed. 3 (2018).
Jak provést zkoušku funkce proudového chrániče?
Zkouška funkce se provádí stisknutím testovacího tlačítka na chrániči, který by měl vypnout obvod do 0,3 sekundy, což potvrzuje správnou funkci zařízení.
Jaký je rozdíl mezi proudovým chráničem typu AC a typu A?
Typ AC detekuje pouze střídavé reziduální proudy, zatímco typ A navíc detekuje pulzující stejnosměrné proudy, což je důležité pro moderní elektroniku.
Jaký je správný postup při zapojení proudového chrániče do zásuvkového obvodu krok za krokem?
Nejdříve odpojte napájení, poté připojte fázi a nulový vodič do vstupních svorek proudového chrániče, následně připojte výstupní svorky k zásuvkám a proveďte funkční zkoušku tlačítkem TEST.
Jaké je schéma zapojení třífázového proudového chrániče pro zásuvky?
Třífázový proudový chránič se zapojuje tak, že tři fáze a nulový vodič jsou připojeny do vstupních svorek, zatímco výstupní svorky vedou k zásuvkám, přičemž je třeba dodržet správnou polaritu a pořadí fází.
