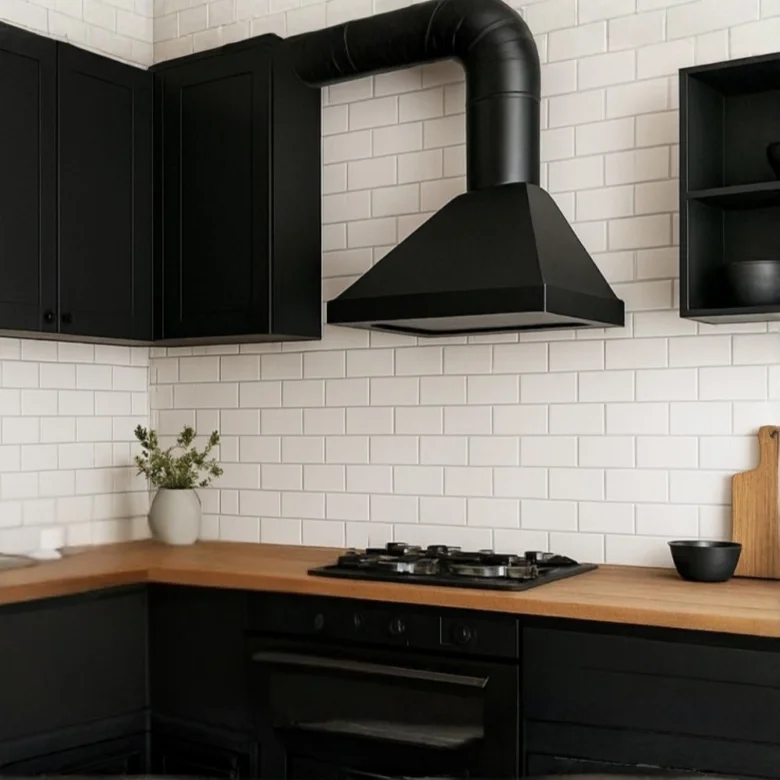

Správná instalace odtahu digestoře přes zeď výrazně ovlivňuje účinnost odsávání a snižuje riziko kondenzace v potrubí. Výběr vhodného potrubí a správné zakončení vývodu digestoře s použitím zpětné klapky zajistí tichý provoz a dlouhou životnost celého systému. Podívejte se, jak postupovat krok za krokem, aby odtah fungoval bez problémů.
⭐ Co byste měli vědět
- Standardní průměr odtahového potrubí je 150 mm, který zvládne až 400 m³/hod vzduchu.
- Délka potrubí by neměla překročit 6 metrů a počet kolen maximálně 6, aby se minimalizovaly tlakové ztráty.
- Doporučený sklon potrubí směrem ven pro odvod kondenzátu je 2-3 %.
- Potrubí by mělo být pevné a hladké, často se používá PVC, nerezová ocel nebo hliník.
- Zpětné klapky zabraňují zpětnému proudění vzduchu a pachům, což je důležité zejména v bytových domech.
Jak správně namontovat odtah digestoře přes zeď krok za krokem
Jak nainstalovat odtah digestoře přes zeď krok za krokem? Vývod digestoře se provádí vrtáním otvoru ve zdi odpovídajícím průměru odtahového potrubí, standardně ⌀ 150 mm. Potrubí odtahu upevněte pomocí stahovacích spon a těsnicí pásky určené pro venkovní použití. Zakončení vývodu zahrnuje montáž zpětné klapky a okapové lišty, která chrání fasádu před stékajícím kondenzátem. Doporučený sklon potrubí je 2-3 % směrem ven, aby kondenzát bezpečně odtékal z potrubí.
Výběr a příprava místa pro odtah
Pro montáž digestoře vyberte místo na fasádě minimálně 60 cm od oken a balkonů sousedních bytů, aby se zabránilo rušení hlukem a zápachem. Vývod musí být přístupný pro pravidelnou údržbu a čištění. Doporučená výška vývodu na fasádě je 65-75 cm nad zemí, což zároveň usnadňuje instalaci a minimalizuje riziko poškození. Umístění vývodu by mělo respektovat směr převládajících větrů a nepřekážet sousedům.
Vrtání otvoru ve zdi
Průměr otvoru pro odtahové potrubí by měl přesně odpovídat průměru potrubí, tedy standardně ⌀ 150 mm. Při vrtání zohledněte materiál zdi a tepelnou izolaci, aby se minimalizovaly tepelné ztráty a zabránilo vzniku tepelných mostů. Otvor musí být vyvrtán rovně a čistě, aby bylo možné potrubí pevně upevnit bez mezer, které by mohly způsobit kondenzaci nebo únik pachů. Při průchodu fasádou zajistěte správné utěsnění prostupu.
Upevnění potrubí a zakončení vývodu
Potrubí upevněte na zeď pomocí stahovacích spon v pravidelných intervalech, aby se zabránilo vibracím a pohybu potrubí. Spoje utěsněte kvalitní těsnicí páskou vhodnou pro venkovní použití, například PVC nebo silikonovou, která odolá povětrnostním vlivům. Vývod zakončete okapovou lištou, která zabraňuje zatékání dešťové vody do otvoru a chrání fasádu před kondenzátem. Na vývod namontujte zpětnou klapku, která zabraňuje zpětnému proudění vzduchu, pachů a případnému průvanu. Klapku umístěte na přístupném místě, aby byla snadno kontrolovatelná a servisovatelná.
- Výběr místa – dodržte minimální vzdálenost 60 cm od oken a balkonů, výška 65-75 cm nad zemí
- Vrtání otvoru – průměr 150 mm přesný podle potrubí, s ohledem na izolaci a materiál zdi
- Upevnění potrubí – stahovací spony a těsnicí páska určená pro venkovní použití
- Zakončení vývodu – instalace okapové lišty a zpětné klapky na přístupném místě
Tip: Při instalaci digestoře v panelovém bytě je nezbytné koordinovat vývod s ostatními byty, aby nedocházelo ke křížení vzduchotechniky a zvýšené hlučnosti. Na co si dát pozor: častou chybou je nedostatečný sklon potrubí pod 2 %, což vede k hromadění kondenzátu a výraznému snížení účinnosti odsávání.
Jak vybrat a zapojit vhodné potrubí pro odtah digestoře
Pro správnou instalaci odtahu digestoře přes zeď je klíčové zvolit vhodný průměr a materiál potrubí odtahu a dodržet doporučené limity délky a počtu kolen. Tato opatření zajistí optimální výkon odsávání a minimalizují hlučnost i riziko kondenzace v potrubí.
Optimální průměry a kapacity potrubí
Nejčastěji se používá průměr potrubí digestoře 150 mm, který umožňuje odsávání vzduchu s kapacitou až 400 až 600 m³/h. Menší průměry jako 125 mm nebo 100 mm jsou vhodné pro digestoře s nižším výkonem (do 300 m³/h), avšak snižují kapacitu odtahu a mohou zvýšit hlučnost. V tabulce níže jsou uvedeny základní průměry a jejich standardní kapacity odsávání:
| Průměr potrubí (mm) | Kapacita odsávání (m³/h) | Doporučená hlučnost (dB) | |
|---|---|---|---|
| 150 | 400-600 | 50-60 | |
| 125 | 250-350 | 55-65 | |
| 100 | 150-250 | 60-70 |
Doporučené materiály pro potrubí
Pro instalaci digestoře se nejčastěji používá potrubí z PVC, nerezové oceli nebo hliníku. PVC je levné, snadno se montuje a dobře izoluje proti kondenzaci. Nerezová ocel nabízí vysokou odolnost proti korozi a snadné čištění, což prodlužuje životnost potrubí. Hliníkové potrubí je lehké a flexibilní, ale méně odolné vůči mechanickému poškození. Ohebné hadice se nedoporučují jako hlavní potrubí kvůli vyšším tlakům a riziku zachytávání nečistot. Výběr materiálu ovlivňuje nejen životnost, ale i hlučnost a bezpečné ukončení vývodu digestoře.
Maximální délka a počet kolen potrubí
Délka potrubí odtahu by neměla přesáhnout 6 metrů, aby se předešlo výrazným tlakových ztrátám, které snižují výkon digestoře. Maximální počet kolen by měl být šest, protože každé koleno přidává odpor proudění vzduchu – už při třech kolenech může ztráta výkonu dosáhnout až 18 %. Pro správné zapojení odtahového potrubí digestoře je proto důležité udržet co nejpřímější vedení s mírným sklonem ven z objektu. Zpětná klapka na konci potrubí zabrání zpětnému průvanu, což je zvlášť důležité u vývodů na fasádu.
Podrobnosti a doporučení o průměrech a materiálech potrubí najdete také na portálu Eagri.cz, který nabízí odborné informace o správné instalaci digestoří včetně technických parametrů.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak správně ukončit odtah digestoře na fasádě
Správné ukončení odtahu digestoře na fasádě je nezbytné pro ochranu fasády před kondenzátem a zajištění komfortu v bytových prostorách. Vývod by měl být umístěn minimálně 1,5 metru od oken a balkonů, což odpovídá běžným stavebním normám a zabraňuje zpětnému pronikání pachů a vlhkosti do interiéru. Umístění vývodu dále od oken také minimalizuje riziko obtěžování sousedů.
Pro ochranu fasády se používá okapová lišta, která odvádí kondenzát vznikající v potrubí mimo stěnu a zabraňuje tvorbě skvrn a plísní. Kondenzát vzniká při styku teplého vzduchu s chladnější venkovní stěnou, proto je důležité zajistit sklon potrubí 2-3 % směrem k vývodu, aby kondenzát mohl volně odtékat. Tepelná izolace potrubí, například polystyrénová o tloušťce 20 mm, dále snižuje kondenzaci a hlučnost.
Nezbytnou součástí ukončení odtahu je montáž zpětné klapky, která zabraňuje zpětnému proudění vzduchu a pachů do bytu. V bytových domech je často povinná pachotěsná klapka na vývodu do společné ventilační šachty. Klapku doporučuji umístit co nejdále od digestoře na přístupném místě, například s revizními dvířky, pro snadnou kontrolu a údržbu.
Jak vyvést odtah digestoře na venkovní fasádu domu
Pro správné ukončení odtahu digestoře dodržte tyto konkrétní zásady:
- Umístit vývod minimálně 1,5 metru od oken a balkonů, aby nedocházelo k průniku pachů a vlhkosti
- Použít okapovou lištu na vývodu, která odvádí kondenzát mimo fasádu a zabraňuje vzniku vlhkostních skvrn a plísní
- Instalovat zpětnou klapku pro zabránění zpětnému proudění vzduchu a pachů, zejména v bytových domech s centrální ventilací
- Zvolit průměr potrubí odpovídající vývodu digestoře, ideálně ⌀ 150 mm nebo obdélníkové 220 × 90 mm pro výkon až 400 m³/hod
- Utěsnit prostup fasádou těsnicí páskou nebo stahovacími sponami, aby nedocházelo k únikům vzduchu a vlhkosti
Tip: Častou chybou je umístění vývodu příliš blízko oken, což způsobuje obtěžování sousedů a vlhkostní problémy na fasádě. Dodržení minimální vzdálenosti a instalace zpětné klapky výrazně zvyšují efektivitu odtahu a chrání fasádu před poškozením.
Jak zabránit kondenzaci v odtahovém potrubí
Kondenzace v potrubí odtahu digestoře vzniká, když se vodní pára ze vzduchu setká s chladným povrchem potrubí a zkondenzuje na vodu. Tento jev může způsobit poškození stěn nebo snížit účinnost odtahu. Pro prevenci kondenzace je nezbytné zajistit správný sklon potrubí odtahu, ideálně 2-3 %, který umožní kondenzátu volný odtok zpět do digestoře nebo do sběrné nádoby.
Tepelná izolace potrubí je dalším klíčovým prvkem instalace digestoře s vnější ventilací přes zeď. Polystyrénová izolace o tloušťce 20 mm účinně snižuje ochlazování povrchu potrubí, a tím výrazně minimalizuje kondenzaci i hluk při průchodu vzduchu.
Při instalaci je rovněž důležité správné ukončení odtahového potrubí na fasádě a použití zpětné klapky, která zabraňuje zpětnému průvanu u odtahu digestoře přes zeď.
- Dodržujte sklon potrubí 2-3 % směrem ven
- Použijte polystyrénovou tepelnou izolaci tloušťky 20 mm
- Instalujte zpětnou klapku proti průvanu
- Ujistěte se o pevném a těsném utěsnění prostupu přes zeď
Tip: Nesprávný sklon potrubí vede k hromadění kondenzátu a následnému zatékání, což je častá chyba při instalaci odtahu digestoře.
Utěsnění prostupu potrubí přes zeď
Správné utěsnění prostupu potrubí odtahu digestoře přes zeď je klíčové pro ochranu proti vlhkosti a nežádoucímu průvanu. Metody utěsnění je třeba přizpůsobit konkrétním fasádním materiálům a vždy volit kvalitní těsnicí materiály, které odolají povětrnostním vlivům a zabrání kondenzaci v potrubí.
Utěsnění prostupu přes cihlovou fasádu
Při instalaci vývodu digestoře přes cihlovou fasádu je vhodné použít silikonový tmel spolu s těsnicí páskou, které spolehlivě zabrání průniku vlhkosti a vzduchu. Silikonový tmel se nanáší kolem potrubí odtahu, aby se utěsnil otvor v cihelné zdi, a těsnicí páska se použije pro dodatečnou ochranu. Tento postup minimalizuje riziko kondenzace v potrubí a zhoršení izolačních vlastností fasády.
Utěsnění prostupu přes zateplenou fasádu
Zateplená fasáda vyžaduje specifický přístup k utěsnění prostupu, protože je nutné chránit nejen otvor, ale i izolační vrstvu. Používá se těsnicí páska s vysokou přilnavostí a pružností, která zabraňuje průniku vlhkosti do izolace a zároveň umožňuje pohyb materiálů bez porušení těsnění. Doporučuje se postup instalace digestoře s ohledem na správný průměr potrubí digestoře a umístění zpětné klapky.
- Příprava otvoru – vyřízněte otvor odpovídající průměru potrubí odtahu
- Instalace potrubí – zasuňte potrubí přes otvor s minimálním spádem pro odtok kondenzátu
- Nanesení těsnicí pásky – oblepte prostup těsnicí páskou přes izolační vrstvu
- Aplikace silikonového tmelu – zafixujte a utěsněte prostup silikonovým tmelem zevnitř i zvenku
Nejčastější chyby při montáži odtahu digestoře přes fasádu zahrnují nedostatečné utěsnění, které způsobuje vlhkostní problémy a nežádoucí průvan. Pravidelná kontrola těsnosti pomáhá předcházet těmto komplikacím.
Instalace odtahu digestoře v bytových domech s centrálním větráním
Instalace odtahu digestoře přes zeď v bytových domech s centrálním větráním vyžaduje přesné dodržování platných hygienických norem a technických parametrů. Klíčovým prvkem je správný vývod digestoře a instalace pachotěsné klapky, která efektivně zabraňuje zpětnému proudění vzduchu a šíření zápachů do společných prostor. Nesprávný průměr potrubí může způsobit kondenzaci a snížení výkonu odsávání.
Povinnosti a normy v bytových domech
V bytových domech s centrálním větráním je povinná instalace pachotěsné klapky s certifikací, která je umístěna na potrubí odtahu. Tato klapka minimalizuje zpětný průvan a pachy, což je zásadní pro hygienu společných prostor. Průměr odtahového potrubí musí odpovídat vývodu digestoře, nejčastěji se používá kulaté potrubí o průměru ⌀ 150 mm nebo obdélníkové 220 × 90 mm, které zvládnou kapacitu až 400 m³/hod. Použití menšího průměru než je vývod digestoře vede k přetěžování motoru, zvýšení hlučnosti a až 50% ztrátě výkonu odsávání.
Doporučení pro bezpečnou instalaci
Instalaci odtahu digestoře v bytových domech doporučuji vždy konzultovat s odborníkem, který zajistí správný postup montáže digestoře s odtahem ven přes fasádu a respektování centrálního větrání. Pro správnou funkci je nezbytný sklon potrubí cca 2-3 % směrem k vývodu, aby kondenzát mohl volně odtékat ven. Prostupy přes zeď musí být kvalitně utěsněné těsnicí páskou nebo stahovacími sponami, aby se zabránilo úniku pachů a vzniku kondenzace.
- používejte pachotěsnou klapku s certifikovanou těsností
- zvolte průměr potrubí odpovídající vývodu digestoře, ideálně ⌀ 150 mm nebo 220 × 90 mm
- zajistěte sklon potrubí 2-3 % směrem k venkovnímu vývodu
- utěsněte prostup přes zeď těsnicími materiály vhodnými pro venkovní použití
- konzultujte instalaci v panelovém bytě se správcem domu kvůli zachování integrity centrálního větrání
Tip: Častou chybou je použití ohebného potrubí s vroubkovaným povrchem v bytových domech, což zvyšuje odpor vzduchu, hlučnost a usazování mastnoty. Pro bytové domy se doporučuje pevné hladké potrubí z PVC nebo nerezové oceli.
Tip: Instalace odtahu digestoře přes zeď v bytových domech se centrálním větráním se hodí pro byty s možností individuálního odtahu, ale není vhodná tam, kde je centrální větrací systém bez možnosti samostatného napojení, protože by mohla narušit funkci společné ventilace a hygienické normy.
Minimalizace hlučnosti a tlakových ztrát v odtahu digestoře
Minimalizace hlučnosti a tlakových ztrát patří k základním požadavkům správné instalace odtahu digestoře přes zeď. Vliv má zejména průměr potrubí, použitý materiál a počet kolen, stejně jako vhodná tepelná izolace.
Jak průměr potrubí ovlivňuje hlučnost
Větší průměr potrubí digestoře, ideálně 150 mm, snižuje odpor vzduchu a tím i hlučnost provozu. Úzké potrubí zvyšuje rychlost proudění vzduchu, což způsobuje vyšší hluk a zbytečné tlakové ztráty. Správný průměr také usnadňuje instalaci zpětné klapky, která zabraňuje zpětnému průvanu.
Role tepelné izolace v tlumení hluku
Použití tepelné izolace, například polystyrénové o tloušťce 20 mm, snižuje hluk z proudícího vzduchu a zároveň omezuje kondenzaci v potrubí odtahu. Tím se zvyšuje životnost instalace a zamezuje se vlhkostním problémům v konstrukci zdi.
Omezení počtu kolen a ostrých ohybů
Každé koleno potrubí zvyšuje tlakové ztráty a hlučnost digestoře. Doporučuje se maximálně 6 kolen s co nejširšími úhly, aby proudění vzduchu bylo co nejplynulejší. Častá chyba při montáži odtahu digestoře přes fasádu je příliš mnoho ostrých ohybů, které výrazně snižují výkon a zvyšují hluk.
Tipy na instalaci odtahu digestoře přes zeď:
- Použijte hladké potrubí s dostatečným průměrem (150 mm)
- Izolujte potrubí teplou polystyrénovou izolací
- Omezte počet kolen a zvolte co nejširší úhly ohybů
- Zajistěte správné utěsnění prostupu a montáž zpětné klapky
FAQ – Časté dotazy o odtahu digestoře přes zeď
Otázka: Jaký průměr by mělo mít odtahové potrubí digestoře?
Ideální průměr potrubí digestoře je 150 mm, což zajistí dostatečný vývod digestoře s kapacitou odsávání až 400 m³/hod a zároveň minimalizuje hlučnost při provozu.
Otázka: Jak správně nainstalovat odtah digestoře přes zeď?
Pro instalaci digestoře s vnější ventilací přes zeď je třeba vyvrtat otvor o průměru 150 mm, potrubí umístit se sklonem 2-3 % směrem ven a pečlivě utěsnit spoje silikonovým tmelem.
Otázka: Kde by měl být vývod odtahu digestoře umístěn na fasádě?
Vývod by měl být umístěn mimo okna a balkony, na přístupném místě, aby nedocházelo k obtěžování sousedů ani znečišťování fasády.
Otázka: Jak zabránit kondenzaci v odtahovém potrubí?
Kondenzaci v potrubí odtahu digestoře lze omezit použitím sklonu 2-3 % směrem ven a tepelnou izolací z polystyrénu o tloušťce minimálně 20 mm.
Otázka: Co je zpětná klapka a proč ji instalovat?
Zpětná klapka zabraňuje zpětnému proudění vzduchu a pachů z odtahového potrubí, což je zvlášť důležité v bytových domech s centrálním větráním.
Otázka: Jaká je maximální délka odtahového potrubí?
Maximální doporučená délka potrubí je 6 metrů s maximálně šesti koleny, aby se minimalizovaly tlakové ztráty a zůstala zachována efektivita odsávání.
Otázka: Jaké materiály jsou vhodné pro odtahové potrubí?
Pro odtahové potrubí se nejčastěji používá hladké PVC, nerezová ocel nebo hliník, přičemž ohebné hadice jsou vhodné pouze pro komplikované instalace.
Otázka: Jak často je třeba čistit digestoř a odtahové potrubí?
Kovové tukové filtry doporučuji čistit alespoň jednou za dva měsíce, syntetické filtry je vhodné měnit po 2-4 měsících pro zachování správné funkce.
Otázka: Jak utěsnit prostup potrubí přes fasádu?
Pro utěsnění prostupu použijte silikonový tmel a těsnicí pásky vhodné pro konkrétní typ fasády a pravidelně kontrolujte těsnost spoje.
Otázka: Jak řešit odtah digestoře v bytovém domě s centrálním větráním?
V bytových domech je nutné instalovat pachotěsné zpětné klapky a konzultovat montáž s odborníkem kvůli dodržení hygienických a stavebních předpisů.
Otázka: Jak minimalizovat hlučnost odtahu digestoře při instalaci přes zeď?
Hlučnost snížíte použitím flexibilních tlumících materiálů a omezením počtu kolen potrubí na dvě až tři, čímž se sníží tlakové ztráty a vibrace.
Otázka: Jak správně upevnit odtahové potrubí digestoře, aby nedocházelo k vibracím?
Upevnění pomocí antivibračních držáků v rozestupech do 1,5 metru zabrání přenosu vibrací na konstrukci a prodlouží životnost instalace.
Nejčastější chyby při montáži odtahu digestoře přes fasádu
Častou chybou je nedodržení sklonu potrubí, což vede ke kondenzaci v potrubí a tvorbě plísní. Také nevyhovující utěsnění prostupu způsobuje únik vzduchu a ztráty účinnosti odsávání.
Tipy na instalaci odtahu digestoře přes zeď
Doporučuji plánovat vývod mimo frekventovaná místa, využít zpětnou klapku pro zabránění průvanu a použít materiály s hladkým povrchem pro minimalizaci hluku a usnadnění údržby.
