Praktické zapojení a využití potenciometru v elektronice

Potenciometr patří mezi základní součástky elektroniky, které umožňují plynulou regulaci odporu v obvodu. Jeho správné zapojení a volba mezi typy, jako jsou lineární potenciometr, reostat či digitální potenciometr, zásadně ovlivní funkčnost zařízení. Seznámíte se s praktickými schématy zapojení potenciometru a tipy pro efektivní využití v praxi.

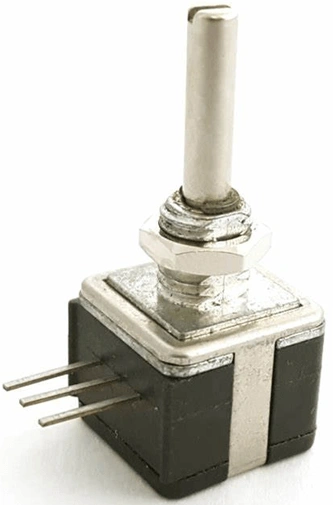

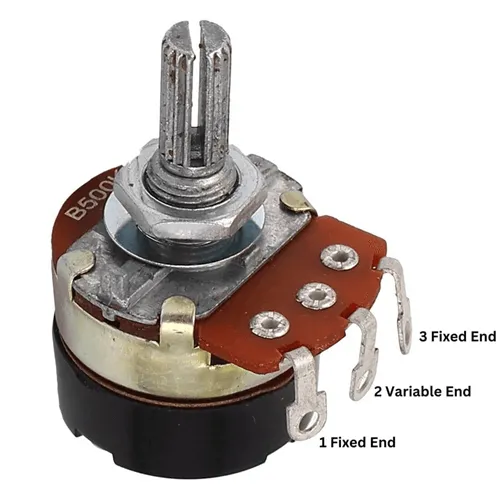

Základní princip fungování potenciometru a popis pinů

Potenciometr je třípólový pasivní prvek, který slouží jako nastavitelné dělič napětí v elektrickém obvodu. Má tři piny: Pin 1 a Pin 3 jsou připojeny ke krajům odporové dráhy, zatímco Pin 2, nazývaný stěrač, se pohybuje po této dráze a mění tak hodnotu výstupního napětí. Výstupní napětí se odvozuje od polohy stěrače a může být regulováno plynulým otáčením nebo posuvem, čímž dochází k nastavení odporu mezi jednotlivými piny.

Odporová dráha uvnitř potenciometru tvoří variabilní rezistor, přičemž stěrač přechází po této dráze a tím mění poměr odporů mezi Pinem 1 a Pinem 2 a mezi Pinem 2 a Pinem 3. Díky tomu funguje potenciometr jako precizní dělič napětí, což je základní princip, jak potenciometr funguje v elektrickém obvodu.

Mezi typy potenciometrů patří lineární potenciometr, kde odpor mění hodnotu přímo úměrně s polohou stěrače, a logaritmický potenciometr, často používaný v audio regulaci hlasitosti pro přirozenější vnímání změn. Rozdíl mezi potenciometrem a reostatem spočívá v tom, že reostat má obvykle pouze dva piny a slouží k jednoduché regulaci proudu, zatímco potenciometr umožňuje nastavení výstupního napětí pomocí třípinového zapojení.

Návod na zapojení potenciometru začíná správným připojením Pinů 1 a 3 na zdroj napětí a zem, přičemž Pin 2 se používá jako výstupní signál s plynule nastavitelným napětím. Digitální potenciometr pak umožňuje elektronické ovládání této změny, což rozšiřuje možnosti nastavení odporu v moderních obvodech.

Tip: Častou chybou je zaměnění pinů, což vede k nesprávné funkci nebo poškození obvodu. Při zapojení vždy ověřte správné označení pinů podle schématu zapojení potenciometru.

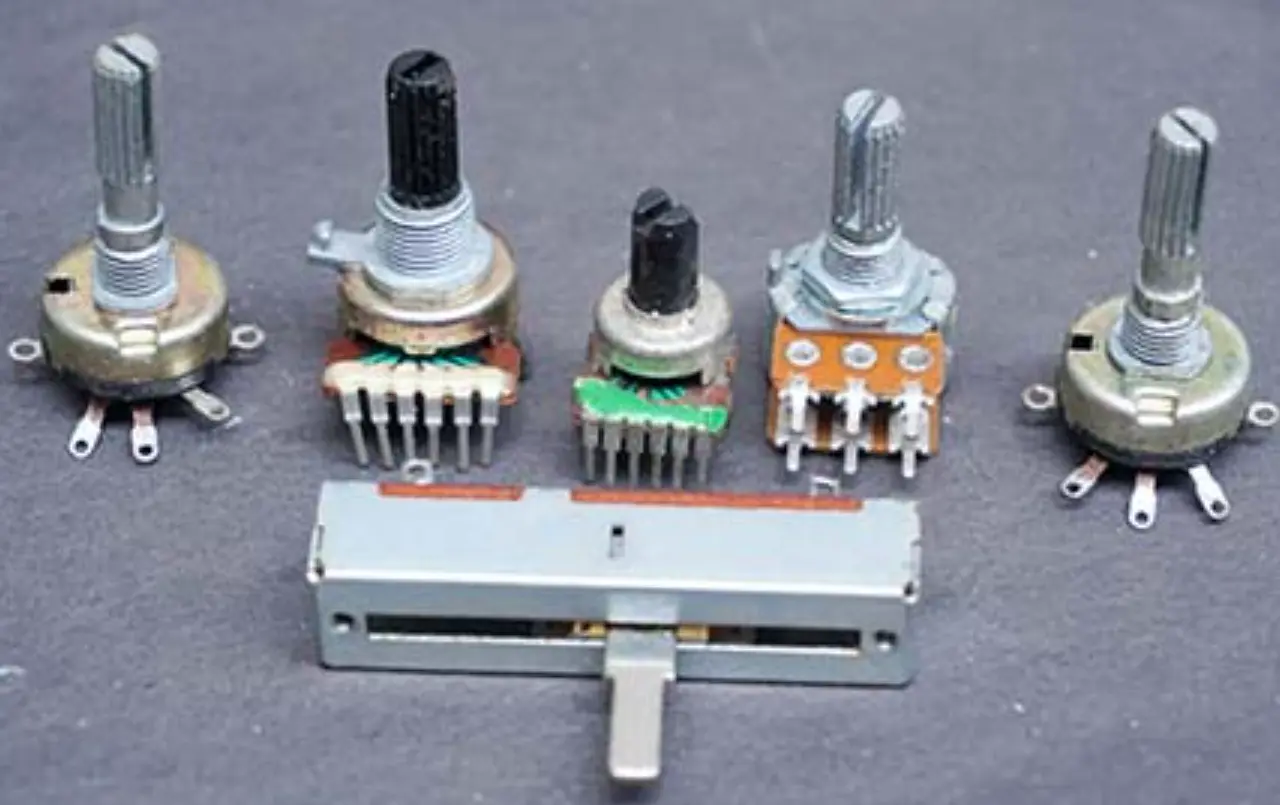

Typy potenciometrů a jejich charakteristiky

Potenciometr představuje proměnný odpor, který umožňuje nastavení hodnoty v obvodu. Rotační potenciometr je nejběžnější typ s otáčením přibližně 270°, které umožňuje plynulé nastavení odporu. Posuvné potenciometry mění odpor posunem jezdec po lineární dráze a často se používají v audio regulaci hlasitosti. Soustředné potenciometry mají dva nezávislé kanály v jednom pouzdře, což usnadňuje synchronní nastavení dvou parametrů současně.

Trimpot slouží k jemné kalibraci a nastavuje se mechanicky pomocí malého šroubováku, vhodný je například pro nastavení referenčního napětí. Motorizované potenciometry umožňují automatické nastavení odporu přes elektromotor, využívají se například v průmyslové automatizaci. Digitální potenciometr mění hodnotu odporu elektronicky bez mechanického stěrače, což umožňuje přesnější a dálkové ovládání, jak ukazuje schéma zapojení potenciometru v digitální podobě.

Tabulka typů potenciometrů a jejich použití

Typ potenciometru	Charakteristika	Praktické použití
Rotační	Otáčení cca 270°	Audio regulace, analogové ovládání
Posuvný	Lineární nastavení odporu	Mixážní pulty, ovládání hlasitosti
Soustředný	Dva kanály v jednom pouzdře	Synchronní nastavení parametrů
Trimpot	Jemná kalibrace šroubovákem	Nastavení referenčního napětí
Motorizovaný	Automatické nastavení	Průmyslová automatizace
Digitální potenciometr	Elektronická změna odporu	Dálkové ovládání, přesné kalibrace

Tip: Při výběru potenciometru je třeba zvážit, zda použít lineární potenciometr s přímou úměrou odporu, nebo logaritmický potenciometr vhodný například pro audio aplikace. Digitální potenciometr nabízí výhody v přesnosti a možnostech ovládání, ale vyžaduje odpovídající řídicí signály.

Rozdíl mezi potenciometrem a reostatem spočívá v tom, že potenciometr má tři vývody a slouží jako dělič napětí, zatímco reostat má dva vývody a mění proud v obvodu. V praxi se potenciometr používá častěji pro nastavení hodnoty, kde je potřeba plynulé a přesné řízení, například v regulaci hlasitosti nebo nastavení citlivosti.

Jak zapojit potenciometr jako dělič napětí a jako reostat

Potenciometr patří mezi základní součástky používané k plynulé regulaci elektrických veličin. Jeho zapojení lze provést dvěma hlavními způsoby – jako dělič napětí nebo jako reostat. Níže najdete podrobné schéma zapojení potenciometru v obvodu a vysvětlení rozdílů mezi těmito režimy.

Jak zapojit potenciometr jako dělič napětí?

Pro zapojení potenciometru jako děliče napětí připojte krajní piny 1 a 3 mezi napájecí napětí (VCC) a zem (GND). Výstupní napětí se odebírá ze středního pinu 2, kterému se říká stěrač. Tento způsob umožňuje nastavení výstupního napětí plynule v rozsahu od 0 V až po hodnotu VCC, podle polohy stěrače. Dělič napětí se často používá například pro regulaci hlasitosti v audio zařízeních nebo nastavení referenčního napětí v analogových obvodech. Schéma zapojení potenciometru v obvodu je tedy jednoduché a efektivní pro lineární i logaritmické potenciometry.

Jak zapojit potenciometr jako reostat?

Při zapojení potenciometru jako reostatu využijete pouze dva piny – stěrač (pin 2) a jeden z krajních pinů (pin 1 nebo 3). Takové zapojení umožňuje plynulou regulaci odporu v elektrickém obvodu, což ovlivňuje velikost proudu. Reostat se hodí například pro řízení svitu žárovky nebo výkonu motoru. Na rozdíl od děliče napětí zde není výstupní napětí bráno ze středního pinu jako samostatný signál, ale mění se celkový odpor v cestě proudu. Při nastavování odporu je třeba dávat pozor, aby maximální proud nepřekročil hodnoty povolené výrobcem.

Jaký je rozdíl mezi potenciometrem a reostatem?

Potenciometr je třípinové zařízení, které umožňuje dělení napětí pomocí pinu 2 (stěrače) mezi pinem 1 (VCC) a pinem 3 (GND). Reostat využívá pouze dva piny – stěrač a jeden konec odporové dráhy – k regulaci proudu změnou odporu. Potenciometr lze tedy použít jako reostat, ale ne naopak, protože reostat nemá výstupní signál jako dělič napětí. Tento rozdíl je klíčový pro správné nastavení a kalibraci potenciometrů v praktických aplikacích, například při audio regulaci hlasitosti nebo nastavování analogových senzorů. Při výběru správného potenciometru pro zapojení zvažte požadovanou funkci a maximální zatížení. Častá chyba při zapojení je nesprávné připojení stěrače, které může vést k nefunkčnosti nebo poškození obvodu.

• Potenciometr jako dělič napětí umožňuje přesné nastavení výstupního napětí mezi VCC a GND
• Reostat reguluje proud plynule změnou odporu v obvodu pomocí dvou pinů
• Správné schéma zapojení potenciometru závisí na požadované funkci a typu zařízení (lineární nebo logaritmický potenciometr)
• Digitální potenciometr nabízí elektronické ovládání nastavení odporu bez mechanického pohybu stěrače

Tip: Pro aplikace vyžadující přesné nastavení doporučuji použít lineární potenciometr, protože logaritmický potenciometr mění odpor nelineárně, což je vhodné hlavně pro audio regulaci hlasitosti.

Praktické příklady použití potenciometru v obvodech

Potenciometr se v elektronických obvodech používá především k plynulé regulaci odporu, která umožňuje přesné nastavení výstupního napětí nebo proudu. V audio zesilovačích se často uplatňuje logaritmický potenciometr, jehož odporová charakteristika odpovídá nelineárnímu vnímání hlasitosti lidským uchem. Typické zapojení využívá tři vývody – krajní piny jsou připojeny k napájení (VCC) a zemi (GND), střední pin (stěrač) pak poskytuje výstupní napětí v rozsahu od 0 V do napájecího napětí podle polohy stěrače.

V osvětlení se lineární potenciometr používá pro stmívání, kdy změnou odporu v řídicím obvodu regulujete proud do světelného zdroje. Tento způsob zajišťuje plynulou změnu jasu bez blikání, což je důležité například u LED osvětlení. Pro stmívače se volí hodnoty odporu zpravidla mezi 10 kΩ a 100 kΩ, aby bylo dosaženo optimální citlivosti ovládání.

Regulace rychlosti stejnosměrných motorů je další častou aplikací potenciometru. Zde potenciometr slouží jako variabilní dělič napětí, který upravuje napětí dodávané do motoru. Pro tento účel se používají potenciometry s hodnotou odporu v rozsahu 1 kΩ až 10 kΩ a výkonem minimálně 0,5 W, aby se zabránilo přehřátí při vyšších proudech.

V průmyslových aplikacích funguje potenciometr jako senzor polohy – měří úhlový nebo lineární pohyb a převádí jej na elektrický signál. Typicky se používají rotační potenciometry s otočným rozsahem 270° nebo lineární potenciometry (fadery) s posuvným stěračem. Přesnost měření závisí na kvalitě a toleranci odporové dráhy, která bývá obvykle ±5 %.

Aplikace	Typ potenciometru	Hodnota odporu	Výkon	Poznámka
Audio zesilovač	Logaritmický rotační	10 kΩ – 100 kΩ	0,25 W	Odpovídá lidskému vnímání hlasitosti
Stmívač osvětlení	Lineární posuvný	10 kΩ – 100 kΩ	0,25 W	Plynulá regulace bez blikání
Regulace motoru	Lineární rotační	1 kΩ – 10 kΩ	0,5 W	Nutné zohlednit výkon kvůli proudovému zatížení
Senzor polohy	Rotační nebo lineární	10 kΩ – 100 kΩ	0,1 W	Převod mechanického pohybu na elektrický signál

Tip: Digitální potenciometr (digipot) je vhodný pro aplikace vyžadující přesné a opakované nastavení odporu bez mechanického opotřebení. Naopak analogový potenciometr je ideální pro manuální ovládání s jednoduchým zapojením a bez potřeby digitálního řízení.

Na co si dát pozor: Častou chybou při zapojení potenciometru je zaměnění krajních pinů, což vede k opačnému směru změny výstupního napětí. Při použití jako reostatu (dvouvodičové zapojení) je nutné pečlivě zvolit výkonovou třídu, protože celý proud zátěže prochází potenciometrem, což může způsobit přehřátí a poškození součástky.

Pro koho se potenciometr hodí: Analogové potenciometry jsou vhodné pro jednoduché manuální ovládání v audio a osvětlovacích aplikacích, kde není potřeba digitální kalibrace. Digitální potenciometry se naopak uplatní v automatizovaných systémech a přesných měřeních, kde je vyžadována elektronická kalibrace a dálkové řízení.

Postup nastavení a výběru hodnoty potenciometru

Pro správné zapojení potenciometru je nezbytné nejdříve vybrat vhodnou hodnotu odporu a typ kužele odporu podle konkrétní aplikace. Následující postup vám pomůže nastavit odpor potenciometru krok za krokem tak, aby odpovídal funkci v obvodu a splňoval požadavky na přesnost a citlivost ovládání.

Jak vybrat správnou hodnotu odporu

Hodnota odporu potenciometru se volí podle typu a požadavků elektronického obvodu, obvykle v rozmezí od 1 kΩ do 1 MΩ. Nižší hodnoty jsou vhodné pro přesnou regulaci napětí s minimálním šumem, zatímco vyšší hodnoty se používají tam, kde není potřeba velký proud skrz potenciometr. Tolerance odporu se pohybuje mezi ±5 % a ±20 %, což ovlivňuje stabilitu nastavení. Při výběru je důležité také zohlednit maximální výkon, který potenciometr musí snést.

Aplikace	Doporučená hodnota odporu	Tolerance
Audio regulace hlasitosti	10 kΩ – 100 kΩ	±10 %
Napěťové děliče	1 kΩ – 50 kΩ	±5 %
Obvody s nízkým proudem	100 kΩ – 1 MΩ	±20 %

Výběr kužele odporu: lineární vs. logaritmický

Lineární kužel (označovaný jako B) zajišťuje rovnoměrnou změnu odporu při otáčení stěrače, což je ideální pro regulaci napětí a jasnosti světla. Logaritmický kužel (označovaný jako A) odpovídá lidskému vnímání zvuku, proto se používá zejména v audio regulaci hlasitosti. Pro správné zapojení potenciometru je nutné zvolit kužel odpovídající funkci obvodu, protože ovlivňuje citlivost a rozsah nastavení odporu.

Tip: Při nastavování odporu potenciometru pozor na správné umístění stěrače – nesprávné zapojení může způsobit nepravidelnou regulaci nebo poškození obvodu. Digitální potenciometr se ovládá elektronicky a vyžaduje jiné schéma zapojení než běžný lineární potenciometr či reostat.

Časté chyby při zapojení potenciometru a jak je odstranit

Nejčastější chybou při zapojení potenciometru je zaměnění koncových pinů 1 a 3, což způsobuje opačný směr změny výstupního napětí. Tento problém se projevuje například při použití potenciometru jako audio regulátoru hlasitosti, kdy otáčením knoflíku dochází k nečekanému zesílení nebo zeslabení signálu. Pro správnou funkci vždy ověřte podle schématu zapojení, že pin 1 je připojen na VCC a pin 3 na GND, nebo naopak, podle požadovaného směru regulace.

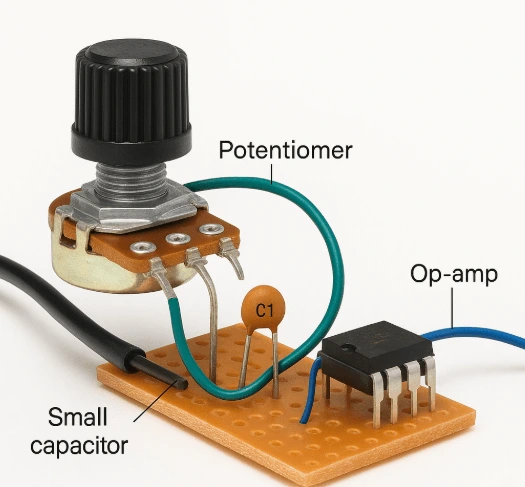

Další častou chybou je tzv. plovoucí stěrač (pin 2), který není pevně připojen k zemi nebo referenčnímu napětí. Tento stav způsobuje nestabilní výstupní napětí, které se projevuje slyšitelným šumem nebo praskáním při otáčení potenciometru. Pro eliminaci šumu doporučuji připojit kondenzátor o kapacitě 10-100 nF paralelně ke stěrači a zemi. Také je vhodné používat co nejkratší a stíněné vodiče, aby se minimalizovaly rušivé signály.

Přehřátí potenciometru je rizikem zejména při jeho použití jako reostatu, kdy se zapojují pouze dva piny (stěrač a jeden konec odporové dráhy) a potenciometrem prochází celý proud zátěže. V takovém režimu může dojít k přetížení a poškození součástky, pokud výkon potenciometru není dostatečný. Doporučený jmenovitý výkon by měl být minimálně dvojnásobkem maximálního výkonu v obvodu, typicky 0,5 W až 2 W podle aplikace. Pro regulaci vyšších proudů je lepší použít speciální výkonové potenciometry nebo jiné typy regulátorů.

Digitální potenciometry vyžadují odlišné zapojení a ovládání přes digitální rozhraní (např. SPI nebo I2C). Je nutné zajistit správné napájení a ochranu před přepětím, protože mechanický stěrač zde chybí a odpor se mění elektronicky. Nesprávné zapojení může vést ke ztrátě kontroly nad hodnotou odporu a nestabilitě signálu.

Chyba	Příčina	Řešení
Zaměněné koncové piny	Nesprávné připojení pinů 1 a 3	Ověřit zapojení podle schématu
Plovoucí stěrač	Stěrač není pevně uzemněn	Přidat kondenzátor 10-100 nF ke stěrači
Šum a praskání	Rušení a nekvalitní kontakty	Použít stíněné vodiče, čistit kontakty
Přehřátí při reostatu	Nedostatečný výkon potenciometru	Zvolit potenciometr s vyšším výkonem
Nesprávné ovládání digipotu	Chybné digitální zapojení	Dodržet doporučené digitální schéma

Tip: Při nastavování hodnoty potenciometru dbejte na kalibraci podle konkrétního obvodu, protože nesprávná poloha stěrače může způsobit nestabilitu nebo zkreslení signálu. Kalibrace prodlužuje životnost potenciometru a zajišťuje přesné řízení odporu.

Odborná rada: Potenciometr se hodí pro regulaci napětí v nízkonapěťových obvodech s proudy do 100 mA, zatímco pro vyšší proudy nebo přesné nastavení odporu doporučuji použít digitální potenciometr nebo výkonový reostat. Nevhodné použití potenciometru jako reostatu v náročných podmínkách vede k rychlému opotřebení a selhání součástky.

Montáž potenciometru a bezpečnostní doporučení

Montáž potenciometru probíhá nejčastěji třemi způsoby: skrz otvor (THM), povrchovou technologií (SMT) nebo instalací do panelu. Montáž THM poskytuje pevnou mechanickou podporu a lepší odvod tepla, což je výhodné zejména u potenciometrů s vyšším jmenovitým výkonem 0,1-2 W. SMT umožňuje kompaktní a rychlou výrobu desek s plošnými spoji, avšak vyžaduje precizní osazení a pájení. Montáž do panelu slouží především pro ovládací prvky, jako jsou lineární potenciometry nebo logaritmické potenciometry používané v audio regulaci hlasitosti.

Pro bezpečný provoz je nezbytné dodržet jmenovitý výkon potenciometru a používat stíněné vodiče, které minimalizují šum a rušení v signálu. Při vyšších proudech a napětích je nutné dbát na správné dimenzování odporu a izolaci.

Jak správně zapojit potenciometr

Pro správné nastavení odporu v obvodu se řiďte schématem zapojení potenciometru, které respektuje jeho typ a funkci, například digitální potenciometr vyžaduje specifické ovládání. Bezpečnostní opatření při použití potenciometrů zahrnují kontrolu jmenovitého výkonu a zabránění přetížení, aby nedošlo k poškození součástky nebo zkratu.

• Montáž THM zajišťuje pevné uchycení a dobré chlazení
• Montáž SMT vyžaduje přesnost a vhodné pájení
• Montáž do panelu se používá u ovládacích prvků
• Jmenovitý výkon musí být dodržen pro bezpečnost provozu
• Stíněné vodiče snižují elektromagnetický šum a zlepšují signál

Tip: Častou chybou je poddimenzování výkonu potenciometru, což vede k jeho přehřátí a rychlému zničení. Pro koho se potenciometr hodí: ideální pro regulaci napětí a signálu v audio zařízeních; naopak digitální potenciometr lépe využijete v automatizovaných elektronických aplikacích.

Přehled digitálních potenciometrů a jejich zapojení

Digitální potenciometr představuje moderní alternativu klasických mechanických potenciometrů, u nichž je odpor nastavován elektronicky bez fyzického pohybu stěrače. Tento typ potenciometru umožňuje přesné a opakovatelné nastavení odporu, což oceníte zejména v aplikacích vyžadujících kalibraci nebo automatickou regulaci.

Digitální potenciometr se obvykle ovládá mikrokontrolérem, který komunikuje s čipem přes rozhraní SPI nebo I2C. Taková komunikace umožňuje rychlé a spolehlivé nastavení hodnoty odporu přímo v obvodu, aniž by bylo nutné manuální přepínání. Díky absenci mechanických částí je digitální potenciometr odolnější vůči opotřebení, což z něj činí ideální součást moderních zařízení.

Digitální potenciometr – zapojení a ovládání

Schéma zapojení potenciometru v digitální podobě zahrnuje připojení k napájení, zemni a datovým linkám pro SPI nebo I2C. Pro nastavení odporu se posílají specifické signály, které mění elektronickou hodnotu odporu uvnitř čipu. Tento princip se liší od tradičních lineárních nebo logaritmických potenciometrů, kde je odpor upravován mechanickým pohybem. Na rozdíl od reostatu, který slouží pouze k plynulému nastavení odporu v jednom směru, digitální potenciometr poskytuje širší možnosti řízení a integrace do automatizovaných systémů.

Pokročilé metody kalibrace potenciometrů

V průmyslových aplikacích kalibrace potenciometrů zajišťuje přesnost měření a stabilitu výstupního signálu, a to jak u lineárních, tak logaritmických či digitálních potenciometrů. Kalibrace zahrnuje přesné měření odporu, vyrovnání výstupního napětí a kompenzaci změn způsobených stárnutím součástky, které mohou během provozu posunout elektrické parametry až o několik procent.

Pro kalibraci se používají následující metody:

• měření odporu pomocí přesných digitálních multimetrů s rozlišením minimálně 0,1 Ω a kalibrovaných zdrojů napětí s přesností ±0,01 %
• porovnání výstupního napětí na stěrači potenciometru s referenčními hodnotami podle schématu zapojení potenciometru v obvodu, kdy výstupní napětí při středové poloze stěrače by mělo být přibližně polovina vstupního napětí
• využití digitálních kalibračních nástrojů, které automaticky upravují nastavení odporu u digitálních potenciometrů během provozu na základě zpětné vazby a algoritmů pro kompenzaci teplotních a časových změn

Tip: Častá chyba při kalibraci je zanedbání pravidelného testování, což vede k nesprávnému nastavení výstupního signálu, například při audio regulaci hlasitosti s potenciometrem zapojeným jako reostat. Doporučuji kalibrovat potenciometry alespoň jednou za 6 měsíců, zejména v náročných průmyslových podmínkách.

Kalibrace je vhodná zejména pro aplikace vyžadující vysokou přesnost, například v měřicí technice, audio zařízeních s digitálním řízením hlasitosti a automatizovaných systémech řízení. Naopak pro jednoduché ovládání spotřební elektroniky, kde není kritická přesnost, lze kalibraci omezit na základní kontrolu funkčnosti.

Pro zvýšení stability a přesnosti kalibrace se doporučuje:

• použít vyrovnávací paměť s operačním zesilovačem na výstupu potenciometru pro snížení šumu a zlepšení linearity signálu
• instalovat RC filtr (například kondenzátor 100 nF a odpor 10 kΩ) mezi stěrač a zem pro eliminaci rušení a praskání při pohybu stěrače
• provádět kalibraci při stabilní teplotě prostředí, protože odporová stopa potenciometru může měnit hodnotu až o 0,05 % na stupeň Celsia

Při kalibraci digitálních potenciometrů je nutné věnovat pozornost správnému nastavení digitálních řídicích signálů (například SPI nebo I2C), které ovlivňují krokové změny odporu. Přesnost digitálního potenciometru závisí na rozlišení převodníku, typicky 8 až 10 bitů, což odpovídá 256 až 1024 krokům nastavení odporu.

Kalibrace potenciometrů výrazně prodlužuje životnost zařízení a minimalizuje chyby v řízení, což je klíčové zejména u aplikací s dlouhodobým provozem a vysokými nároky na stabilitu signálu.

Výpočty výstupního napětí a odporu v zapojení potenciometru

Výstupní napětí v zapojení potenciometru se řídí principem děliče napětí, kde odpor ovlivňuje jeho hodnotu. Základní vzorec pro výpočet je Uout = Vin × (R2 / (R1 + R2)), přičemž R2 představuje odpor od stěrače potenciometru k zemi a R1 odpor od stěrače k napájení. Tento vztah umožňuje plynulé nastavení výstupního napětí změnou pozice stěrače.

Praktické použití potenciometru v elektronice často vyžaduje přesné nastavení odporu, což lze snadno provést u lineárního potenciometru. Například při Vin = 12 V a celkovém odporu 10 kΩ může výstupní napětí kolísat od 0 V (stěrač u země) do 12 V (stěrač u napájení).

1. Určete hodnotu Vin – například 9 V z napájecího zdroje
2. Změřte celkový odpor potenciometru – typicky 10 kΩ u běžného lineárního potenciometru
3. Vyberte pozici stěrače – například odpovídající 4 kΩ od země
4. Spočítejte Uout – 9 V × (4 kΩ / 10 kΩ) = 3,6 V výstupního napětí

Při zapojení potenciometru je důležité dodržet správné schéma zapojení potenciometru v obvodu, aby nedošlo k poškození komponent. Pro nastavení odporu a přesnou kalibraci může být vhodný digitální potenciometr, který umožňuje ovládání elektronicky bez mechanického pohybu. Reostaty se naopak používají hlavně pro jednoduché omezení proudu, nikoliv pro plynulou regulaci napětí.

Tip: Častá chyba při zapojení potenciometru je připojení stěrače na špatný vývod, což znehodnotí možnost nastavení výstupního napětí. Výběr mezi logaritmickým a lineárním potenciometrem závisí na konkrétním použití, například audio regulace hlasitosti preferuje logaritmický typ.
