Uzemnění v elektroinstalaci je klíčové pro ochranu před elektrickým proudem a zajištění bezpečného provozu zařízení. Správné provedení uzemnění rozvaděče a vodiče PEN minimalizuje riziko úrazu i poškození elektrických součástí. Ochranné pospojení pak doplňuje systém, který chrání vaši domácnost i pracovní prostředí.
To hlavní z článku
- Uzemnění odvádí poruchový proud do země a snižuje riziko úrazu elektrickým proudem.
- Maximální odpor uzemnění podle ČSN je obvykle 10 Ω, vyšší hodnoty znamenají nedostatečnou ochranu.
- Doporučený minimální průřez měděného vodiče pro uzemnění je 6 mm², pro ocelový 50 mm².
- Vyrovnávání potenciálů spojuje kovové části budovy a snižuje nebezpečné dotykové napětí.
- Revize uzemnění by měla být prováděna minimálně jednou za 5 let odborníkem.
Význam uzemnění v elektroinstalaci
Uzemnění v elektroinstalaci znamená spojení elektrických částí s vodivou zemí, které umožňuje bezpečné odvádění poruchového proudu. Hlavní význam uzemnění v elektrickém rozvodu spočívá v ochraně osob před úrazem elektrickým proudem a zároveň ve stabilizaci napětí, což zajišťuje správnou funkci ochranných prvků, jako jsou jističe nebo proudové chrániče.
Jaký je význam uzemnění v elektroinstalaci?
Uzemnění odvádí poruchový proud přímo do země, čímž výrazně snižuje riziko úrazu elektrickým proudem až o 80 %. Tento proces chrání nejen zdraví lidí, ale i samotná elektrická zařízení před poškozením způsobeným přepětím nebo zkratem. Stabilizace napětí díky uzemnění zlepšuje spolehlivost elektroinstalace a zajišťuje, že ochranné prvky, jako je uzemnění vodiče PEN nebo ochranné pospojení, správně fungují. Symbol uzemnění na elektrických schématech označuje místo, kde je elektroinstalace spojena se zemí, nejčastěji přes zemnící tyče.
Jaké jsou výhody uzemnění v domácí elektroinstalaci?
Správné uzemnění elektroinstalace výrazně snižuje riziko elektrického šoku a předchází vzniku požárů způsobených elektrickými poruchami. Statisticky může uzemnění snížit riziko požáru až o 60 %. Kromě toho prodlužuje životnost elektrických zařízení tím, že omezuje škodlivé napěťové špičky a stabilizuje chod rozvaděče. Uzemnění rozvaděče a správná instalace zemnícího vodiče jsou proto klíčové pro bezpečnost domácnosti a spolehlivost elektroinstalace.
Key takeaways:
- Uzemnění odvádí poruchový proud do země a snižuje riziko úrazu elektrickým proudem.
- Stabilizuje napětí v systému a zajišťuje funkci ochranných prvků elektroinstalace.
- Správné uzemnění významně snižuje riziko požáru a chrání elektrická zařízení.
Princip fungování uzemnění a jeho funkce
Uzemnění je základním prvkem elektroinstalace, který zajišťuje bezpečný odvod elektrického proudu do země v případě poruchy. Správné uzemnění elektroinstalace chrání uživatele před úrazem elektrickým proudem a zároveň minimalizuje riziko požáru způsobeného elektrickými zkraty nebo bleskem.
Jak funguje uzemnění v elektroinstalaci?
Uzemnění vytváří cestu pro poruchové proudy, které mohou dosahovat hodnot až 30 A, vzniklé například při poškození izolace vodičů. Tyto poruchové proudy bezpečně odvádí do země prostřednictvím uzemňovacího vodiče nebo uzemnění rozvaděče, čímž snižuje riziko úrazu na elektrický proud. V okamžiku průchodu poruchového proudu uzemnění spouští ochranné prvky, jako jsou jističe a proudové chrániče, které do 0,2 sekundy přeruší elektrický obvod. Tento rychlý zásah zabraňuje vzniku požáru a chrání elektrická zařízení před poškozením. Ochranné pospojení navíc zajišťuje, že všechny kovové části zařízení mají stejný potenciál uzemnění, což omezuje nebezpečí dotykového napětí.
Jaký je symbol pro uzemnění na elektrických schématech?
Symbol uzemnění na elektrických schématech představuje tři horizontální čáry klesající ve velikosti, přičemž spodní čára je nejkratší. Tento symbol je standardizovaný podle normy ČSN EN 60617-2 a používá se k jednoznačnému označení uzemňovacích bodů v elektroinstalaci. Symbol uzemnění pomáhá při správném vyznačení uzemnění vodiče PEN, uzemnění rozvaděče a dalších prvků v projektové dokumentaci. Přesné dodržení symboliky usnadňuje měření uzemnění a kontrolu bezpečnosti celého elektrického rozvodu.
- uzemnění elektroinstalace zajišťuje bezpečný odvod poruchových proudů
- ochranné pospojení vyrovnává potenciály kovových částí
- správné označení symbolem uzemnění usnadňuje revize a údržbu
Typy uzemňovacích soustav a jejich charakteristika
Uzemnění elektroinstalace se řídí třemi základními typy uzemňovacích soustav podle evropských norem: TN, TT a IT. Každý typ má specifickou konstrukci a využití, která přímo ovlivňují bezpečnost a spolehlivost elektrického rozvodu.
TN soustava obsahuje nulový vodič (N) a ochranný vodič (PE), přičemž v TN-C a TN-C-S systémech je vodič PEN kombinací nulového a ochranného vodiče. Uzemnění rozvaděče je zde propojeno se zemnícím vodičem PEN, což zajišťuje rychlý odvod poruchového proudu do země. Tento typ je nejrozšířenější v domácích i průmyslových instalacích díky jednoduché konstrukci a efektivní ochraně proti úrazu elektrickým proudem. TN-S systém odděluje vodiče PE a N, což zlepšuje bezpečnost a snižuje elektromagnetické rušení.
TT soustava se vyznačuje tím, že každé zařízení má vlastní zemnící elektrodu, nezávislou na uzemnění zdroje. Tento systém je běžný v rodinných domech a oblastech s nestabilní nebo starší sítí. Vyžaduje přesné dimenzování zemničů a pravidelné měření odporu uzemnění, které by mělo být nižší než 10 Ω, aby bylo zajištěno správné fungování ochranných prvků a minimalizováno nebezpečí úrazu. TT systém také vyžaduje ochranné pospojení všech kovových částí budovy.
IT soustava je charakterizována neuzemněnou sítí nebo sítí s velmi vysokou impedancí vůči zemi. Tento systém omezuje velikost poruchového proudu, což snižuje riziko přerušení provozu, ale vyžaduje složitější monitorování a údržbu. IT uzemnění se používá ve speciálních provozech s vysokými bezpečnostními nároky, například v nemocnicích nebo chemických závodech.
| Typ uzemňovací soustavy | Charakteristika | Použití |
|---|---|---|
| TN | Nulový a ochranný vodič, vodič PEN (TN-C, TN-S) | Domácí a průmyslové instalace s rychlou ochranou |
| TT | Vlastní uzemnění zařízení, nezávislé na zdroji | Rodinné domy, oblasti s nestabilní sítí |
| IT | Neuzemněná síť nebo vysoká impedance vůči zemi | Speciální provozy s vysokými bezpečnostními požadavky |
Tip: Při návrhu uzemnění elektroinstalace je nezbytné dodržovat normy ČSN 33 2000-5-54 a ČSN EN 62305-3, které stanovují přesné parametry, symboly uzemnění a požadavky na měření odporu zemničů. Nezapomeňte, že správné dimenzování a pravidelná kontrola uzemňovacích vodičů a zemničů jsou klíčové pro bezpečnost a funkčnost celého systému.
Komponenty a materiály uzemňovací soustavy
Zemnič je základní prvek uzemnění elektroinstalace a tvoří jej kovová zemnící tyč, pásek nebo deska, které se zapichují do země pro spolehlivé odvádění elektrického proudu. Nejčastěji se používá měď a pozinkovaná ocel, přičemž každý materiál vyžaduje specifický minimální průřez vodiče kvůli mechanické pevnosti a odolnosti vůči korozi. Měděné zemnící vodiče musí mít průřez minimálně 6 mm², zatímco pro pozinkovanou ocel platí minimální průřez 50 mm². Použití hliníku není povoleno kvůli jeho korozi a nízké mechanické odolnosti.
Jak správně dimenzovat uzemňovací vodiče a tyče
Správné dimenzování zemnících vodičů a tyčí je klíčové pro bezpečnost a funkčnost uzemnění rozvaděče či uzemnění vodiče PEN. Poddimenzování může vést k poškození vodičů vlivem koroze nebo zvýšené tepelné zátěže. Pro připojení zemnících tyčí domu se doporučuje použití spojujících pásků stejného materiálu, aby se zabránilo elektrochemickému koroznímu procesu.
| Materiál | Minimální průřez vodiče | Použití |
|---|---|---|
| Měď | 6 mm² | Zemnící vodič, tyče |
| Pozinkovaná ocel | 50 mm² | Zemnící tyče, pásky |
| Hliník | Nepovolen | Nevhodný pro uzemnění |
Tip: Častou chybou je použití hliníku nebo nedostatečný průřez vodiče, což zhoršuje ochranné pospojení a celkovou bezpečnost uzemnění elektroinstalace. Dodržování norem a správný výběr materiálů výrazně prodlužují životnost uzemňovací soustavy.
Jak správně provést a zkontrolovat uzemnění v praxi
Správné uzemnění elektroinstalace je nezbytné pro bezpečný provoz elektrických zařízení v domácnosti. Postupujte podle projektové dokumentace a věnujte pozornost pečlivému měření a pravidelným revizím.
Příprava a plánování uzemnění
Uzemnění rozvaděče v rodinném domě začíná zpracováním projektové dokumentace, která určuje počet a typ zemničů podle typu budovy a půdy. Správný výběr zemničů zajistí efektivní odvádění elektrického proudu do země a ochranu osob i zařízení.

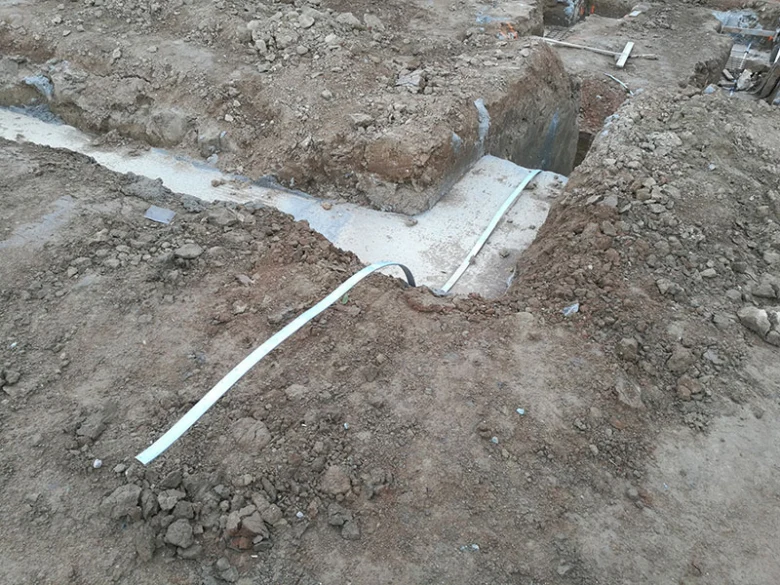

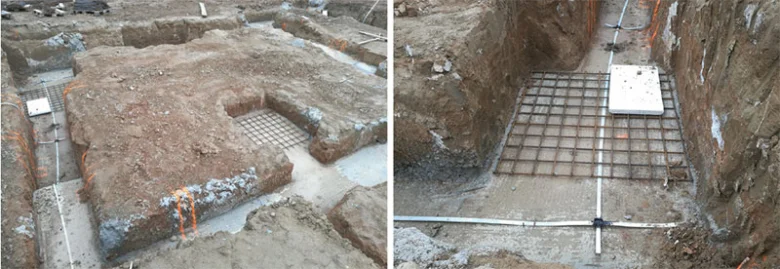

Instalace a připojení zemničů
Instalace spočívá v zapuštění zemničů do země tak, aby tvořily zemnící soustavu s nízkým odporem. Zemnící vodič musí mít minimální průřez 6 mm² pro měď, aby byla zajištěna dostatečná vodivost a spolehlivé spojení mezi zemničem a rozvaděčem.
Měření a revize uzemnění
Měření odporu zemnící soustavy provádí odborník pomocí speciálního zemního odporoměru. Odpor nesmí překročit hodnotu 10 Ω. Revize elektroinstalace včetně uzemnění by měla probíhat minimálně každých 5 let, čímž se zajistí dlouhodobá funkčnost a bezpečnost uzemnění.
- Kontrola projektové dokumentace – ověření správnosti navrženého uzemnění
- Instalace zemničů – zapuštění do vhodného místa dle typu půdy
- Připojení zemnícího vodiče – spojení s rozvaděčem pomocí vodiče s minimálním průřezem 6 mm²
- Měření odporu – odborné provedení měření zemnící soustavy s limitem do 10 Ω
- Záznam a revize – pravidelná kontrola uzemnění v rámci revize elektroinstalace každých 5 let
Tip: Častou chybou je nedodržení minimálního průřezu zemnícího vodiče nebo zanedbání pravidelných revizí, což může vést ke zvýšenému riziku úrazu elektrickým proudem.
Vyrovnávání potenciálů a ochranné pospojování
Vyrovnávání potenciálů spojuje všechny kovové části budovy, například kovové rámy oken, vodovodní trubky, kovové konstrukční prvky a kryty zařízení, do jednoho elektrického obvodu s hlavní uzemňovací svorkou (MET). Tento systém snižuje nebezpečné dotykové napětí, které může vzniknout při poruše elektroinstalace nebo při kontaktu s neuzemněnými vodiči. Ochranné pospojování je nezbytnou součástí uzemnění elektroinstalace, protože propojuje všechny vodivé části s hlavním uzemněním, čímž zajišťuje stejný potenciál a eliminuje riziko úrazu elektrickým proudem.
Co je ochranné pospojení a jak souvisí s uzemněním? Ochranné pospojování spojuje kovové části, které by mohly být při poruše pod napětím, s hlavním uzemňovacím bodem tak, aby jejich potenciál odpovídal potenciálu země. Tím se minimalizuje riziko vzniku nebezpečného dotykového napětí a umožňuje správnou funkci ochranných prvků, jako jsou proudové chrániče a jističe.
Praktické zásady vyrovnávání potenciálů a ochranného pospojování:
- Používejte vodiče s minimálním průřezem 6 mm² měděného vodiče nebo 50 mm² pozinkované oceli pro pospojování kovových částí podle ČSN 33 2000-5-54.
- Propojujte všechny kovové části budovy, včetně kovových van, radiátorů, vodovodních baterií a kovových rozvodů, s hlavní uzemňovací svorkou (MET).
- Uzemnění rozvaděče a připojení vodiče PEN musí být provedeno dle platných norem TN-C-S nebo TT systémů, přičemž vodič PEN musí být vždy správně dimenzovaný a bez přerušení.
- Plynové potrubí nesmí sloužit jako zemnič, ale musí být zahrnuto do ochranného pospojování pomocí samostatného vodiče.
Tip: Častou chybou je nepropojení všech kovových částí budovy nebo použití nevhodných materiálů vodičů, což vede k nebezpečnému dotykovému napětí. Správné vyrovnávání potenciálů a ochranné pospojování jsou klíčové pro bezpečnost elektroinstalace v rodinných domech i komerčních objektech.
Vyrovnávání potenciálů se hodí zejména u novostaveb a rekonstrukcí, kde je možné zajistit kompletní propojení kovových částí s uzemněním. Naopak u starších objektů s neznámou nebo poškozenou elektroinstalací může být nutné provést rozsáhlou revizi a doplnění vodičů, aby bylo pospojování účinné.
Časté dotazy
Jaký je hlavní význam uzemnění v elektroinstalaci?
Uzemnění odvádí poruchové proudy do země a snižuje riziko úrazu elektrickým proudem a požáru.
Jak funguje uzemnění v domácí elektroinstalaci?
Uzemnění vytváří bezpečnou cestu pro poruchové proudy, spouští ochranné jističe a chrání před poškozením a úrazem.
Jaký je symbol pro uzemnění na elektrických schématech?
Symbol uzemnění je tři horizontální čáry se zmenšující se délkou, uspořádané svisle nad sebou.

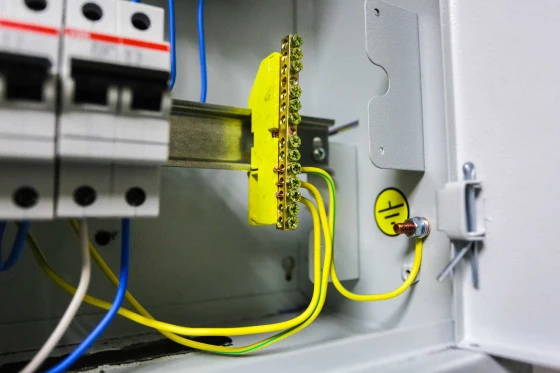

Jak provést správné uzemnění rozvaděče?
Uzemnění rozvaděče se provádí připojením zemnících vodičů k hlavní uzemňovací svorce s minimálním průřezem 6 mm² mědi.
Jaké jsou typy uzemňovacích soustav?
Hlavní typy jsou TN (s nulovým a ochranným vodičem), TT (vlastní uzemnění zařízení) a IT (neuzemněná soustava).
Jaké materiály se používají pro zemniče?
Používá se měď a pozinkovaná ocel, minimální průřez vodičů je 6 mm² pro měď a 50 mm² pro ocel; hliník se nesmí používat.
Jak často je potřeba kontrolovat uzemnění?
Revize uzemnění a elektroinstalace by měla probíhat minimálně jednou za 5 let odborníkem.
Co je vyrovnávání potenciálů?
Spojení všech kovových částí budovy do jednoho systému pro snížení nebezpečného dotykového napětí.
Jak se měří odpor uzemnění?
Odborník používá zemní odporoměr, maximální přípustný odpor je obvykle 10 Ω.
Jaké jsou časté chyby při uzemnění?
Nejčastější chyby jsou nevhodné materiály, nedostatečný průřez vodičů, špatné spoje a neúplné pospojování.
Jaké normy a předpisy upravují uzemnění elektroinstalace v ČR?
V ČR platí norma ČSN 33 2000-5-54, která specifikuje požadavky na uzemnění a ochranné pospojování v elektroinstalacích.
Jaký průřez vodiče se doporučuje pro uzemnění rozvaděče?
Pro uzemnění rozvaděče se obvykle používá vodič s minimálním průřezem 6 mm² měděného vodiče.
Co je ochranné pospojování a jak souvisí s uzemněním?
Ochranné pospojování je propojení kovových částí zařízení, které není pod napětím, s uzemněním, aby se zabránilo nebezpečnému dotykovému napětí.
Jak připojit zemnící tyče pro uzemnění domu?
Zemnící tyče se zapichují do země ve vzdálenosti alespoň 1,5 metru od sebe a propojují se měděným vodičem, který vede k hlavnímu uzemňovacímu bodu.
Jaké jsou moderní technologie používané v uzemňovacích systémech?
Moderní uzemňovací systémy využívají například galvanicky oddělené zemniče nebo speciální materiály s nízkým odporem, které zlepšují spolehlivost uzemnění.
