Plynový kondenzační kotel využívá latentní teplo obsažené ve spalinách, čímž zvyšuje účinnost vykurování až o třetinu oproti běžným kotlům. Díky ekvitermní regulaci dokáže přesně přizpůsobit výkon aktuálním potřebám objektu a snížit tak spotřebu plynu. Tento systém představuje efektivní a ekologické řešení vytápění domácností i komerčních prostor.
🔑 Klíčové body
- Kondenzační kotel využívá latentní teplo vodní páry ve spalinách při teplotě vratné vody pod 55 °C.
- Účinnost kondenzačních kotlů dosahuje běžně 98 až 110 % podle způsobu výpočtu.
- Výměna starého kotle za kondenzační přináší úsporu plynu až 30 %.
- Optimální teplota vratné vody pro kondenzaci je kolem 32 °C.
- Průměrný výkon kotle pro rodinný dům se pohybuje mezi 4 a 30 kW.

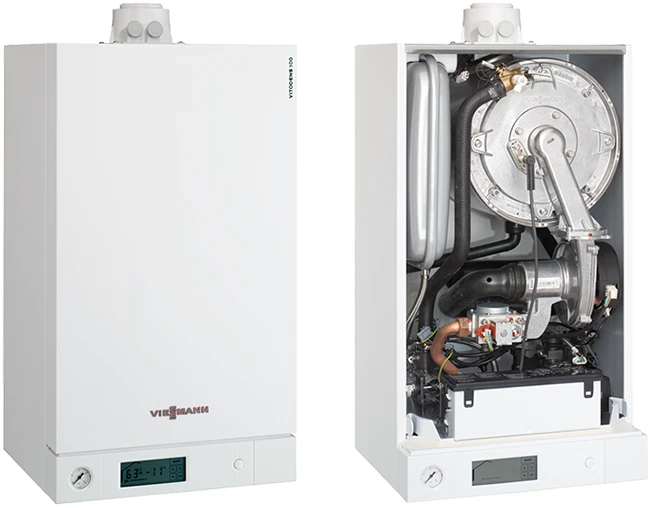

Princip fungování kondenzačního kotle
Princip fungování kondenzačního kotle spočívá v efektivním využití latentního tepla obsaženého ve vodní páře ve spalinách. Kondenzační kotel dokáže při teplotě vratné vody pod 55 °C ochladit spaliny natolik, že dojde ke kondenzaci vodní páry, čímž se uvolněná energie přeměňuje na další teplo pro vytápění. Tím se dosahuje vyšší účinnosti než u klasických plynových kotlů, které latentní teplo nevyužívají.
Co je latentní teplo a proč je důležité
Latentní teplo je energie uvolněná při přechodu vodní páry ze spalin do kapalného stavu – při kondenzaci. Tento proces umožňuje kondenzačnímu kotli získat dodatečné teplo, které by jinak unikalo do komína. Využití latentního tepla znamená lepší efektivitu vykurování a nižší spotřebu paliva.
Role teploty vratné vody v kondenzaci
Kondenzace ve spalovacím systému probíhá, pokud teplota vratné vody klesne pod 55 °C, ideálně kolem 32 °C. Nižší teplota vratné vody podporuje kondenzační technologii a maximalizuje využití latentního tepla. Správné nastavení teploty topné vody v kondenzačním kotli je proto klíčové pro dosažení vysoké účinnosti a úspory energie.
Účinnost kondenzačních kotlů a úspory energie
Účinnost plynových kondenzačních kotlů patří k nejvyšším mezi běžnými topnými zařízeními díky využití latentního tepla vodní páry ve spalinách. Správné nastavení teploty vratné vody a použití ekvitermní regulace dále zvyšují efektivitu vykurování a snižují spotřebu plynu.
Metody měření účinnosti kotle
Účinnost kotle se měří podle spalného tepla (Hs) nebo výhřevnosti paliva (Hi). Spalné teplo zahrnuje i latentní teplo kondenzace vodní páry, což vede k hodnotám účinnosti kondenzačních kotlů mezi 98 a 110 %. Výhřevnost paliva naopak nepočítá s latentním teplem, proto výsledky bývají nižší.
Konkrétní úspory při výměně kotle
Výměna starého plynového kotle za kondenzační technologii přináší úsporu energie v rozmezí 20-30 % díky lepšímu využití tepla. Návratnost investice do nového kotle činí obvykle 4-5 let, přičemž úspory závisí na správném nastavení teploty topné vody a kvalitní regulaci.
| Typ kotle | Účinnost (%) | Úspora plynu (%) | Návratnost investice (roky) |
|---|---|---|---|
| Atmosférický kotel | 85-90 | – | |
| Kondenzační kotel | 98-110 | 20-30 | 4-5 |
| Optimalizovaná regulace | – | +5-10 | – |
Typy a konstrukce kondenzačních kotlů
Kondenzační kotle se rozlišují podle konstrukce a určení na několik základních typů, které se liší nejen výkonem, ale i způsobem využití latentního tepla vodní páry ve spalinách a prostorovými nároky. Volba konkrétního typu závisí na požadavcích vytápěného objektu a dostupném prostoru.

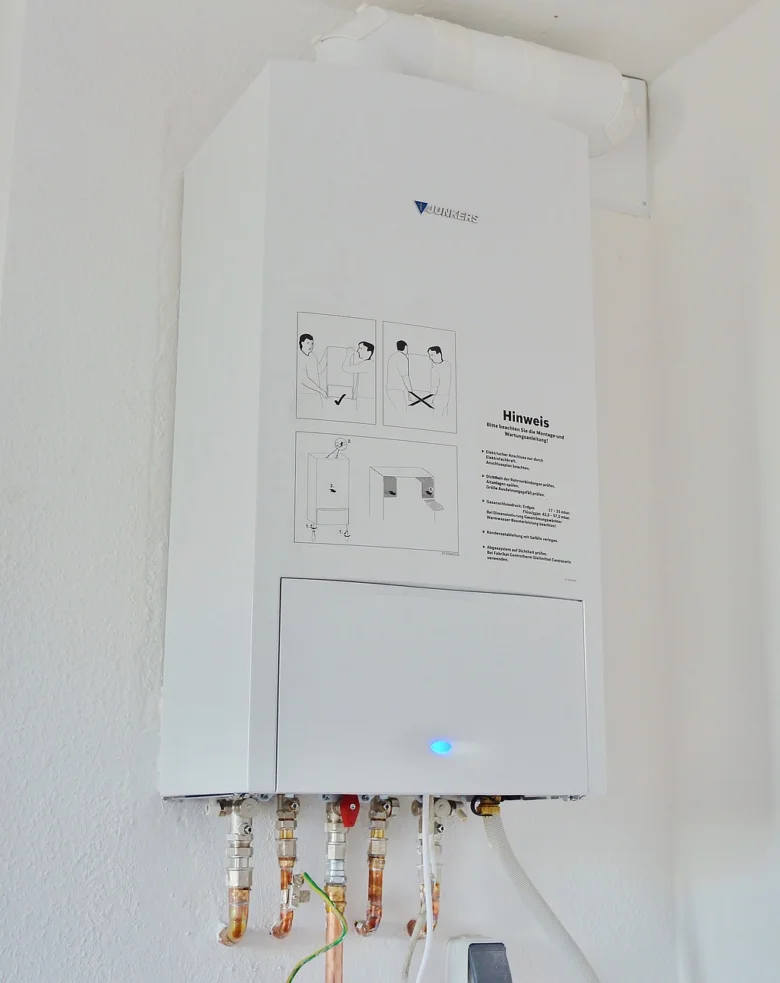

Závěsné kotle
Závěsné kondenzační kotle se instalují na stěnu a zaujímají minimální prostor díky kompaktním rozměrům, obvykle do 60 × 40 × 30 cm. Využívají průtokový ohřev teplé vody bez zásobníku, což znamená, že voda se ohřívá okamžitě podle aktuální potřeby. Tento princip umožňuje udržovat teplotu vratné vody pod 55 °C, což je optimální pro kondenzaci vodní páry a dosažení účinnosti až 98-105 %. Regulace teploty vratné vody je přesná, což maximalizuje využití latentního tepla a snižuje spotřebu plynu.
Kompaktní kotle
Kompaktní kondenzační kotle jsou vybaveny integrovaným zásobníkem teplé vody o objemu zpravidla 40-120 litrů, což je vhodné pro rodinné domy s vyšší spotřebou teplé vody (například 3-5 osob). Tyto kotle mají větší rozměry, obvykle přes 80 cm na výšku, a vyžadují více místa než závěsné modely. Ekvitermní regulace upravuje výkon kotle podle venkovní teploty, čímž snižuje průměrnou teplotu topné vody na doporučených 32-45 °C a prodlužuje dobu kondenzace. To vede k úsporám energie v řádu 20-30 % oproti starším kotlům.
Stacionární a kaskádové kotle
Stacionární kondenzační kotle jsou určeny pro větší objekty, jako jsou bytové domy nebo komerční prostory, a disponují výkonem od 30 kW výše. Mají větší vodní objem a často integrovaný zásobník teplé vody nad 150 litrů. Kaskádové systémy spojují několik kotlů s výkonem v řádu stovek kW, což umožňuje modulovat výkon podle aktuální potřeby a zajišťuje vysokou provozní spolehlivost. Oba typy efektivně využívají kondenzační technologii, přičemž teplota spalin je udržována v rozmezí 40-60 °C, což maximalizuje využití latentního tepla a snižuje emise.
| Typ kotle | Umístění | Zásobník teplé vody | Výkon (kW) | Prostorové nároky | Využití latentního tepla |
|---|---|---|---|---|---|
| Závěsný | Na zeď | Ne | 4-30 | Nízké | Průtokový ohřev, optimalizovaný návrat vody pod 55 °C |
| Kompaktní | Na podlahu | Ano (40-120 l) | 10-30 | Střední | Ekvitermní regulace, zásobník pro vyšší spotřebu |
| Stacionární | Na podlahu | Ano (>150 l) | 30+ | Vysoké | Větší objekty, stabilní kondenzace při nižších teplotách |
| Kaskádový | Kotelná | Ano (velké objemy) | Stovky kW | Velké | Modulovaný výkon, maximální využití latentního tepla |
Tip: Častou chybou je nesprávné nastavení teploty vratné vody nad 55 °C, což výrazně snižuje účinnost kondenzačního kotle a zabraňuje kondenzaci. Doporučená teplota vratné vody je ideálně mezi 32 a 45 °C.
Pro koho se to hodí: Závěsné a kompaktní kotle jsou vhodné pro rodinné domy s omezeným prostorem a průměrnou až vyšší spotřebou teplé vody. Stacionární a kaskádové kotle jsou určeny pro větší objekty s vyšší tepelnou zátěží, kde je potřeba flexibilní a modulovaný výkon.
Pro koho se to nehodí: Kondenzační kotle nejsou optimální volbou pro objekty s velmi vysokou teplotou topné vody nad 60 °C, například u některých starších radiátorových systémů bez možnosti snížení teploty vratné vody, protože tím výrazně klesá jejich účinnost.
Výkon a dimenzování kondenzačního kotle
Pro správný výkon plynového kondenzačního kotle je klíčové zohlednit tepelné ztráty domu a vhodně nastavit modulaci výkonu i teplotu topné vody. Optimální výkon kotle pro rodinný dům se pohybuje mezi 4 a 30 kW, přičemž modulace od 10 % umožňuje efektivní a úsporný provoz. Spolupráce s oběhovým čerpadlem dále přispívá ke zvýšení účinnosti systému.
Význam modulace výkonu
Modulace výkonu od 10 % jmenovitého výkonu zabraňuje častému spínání kotle při nízké zátěži, což výrazně prodlužuje životnost kotle až na 15-20 let. Tím se minimalizují opotřebení a energetické ztráty, čímž kondenzační technologie dosahuje maximální efektivity.
Tepelné ztráty a jejich vliv
Tepelné ztráty domu závisí především na kvalitě zateplení a celkové velikosti objektu. Správné dimenzování výkonu kotle musí tyto ztráty plně pokrýt, aby bylo vykurování stabilní a úsporné. Při nižší teplotě vratné vody a využití latentního tepla kondenzačního kotle dochází k lepšímu využití energie. Ekvitermní regulace pomáhá nastavit teplotu topné vody podle aktuálních podmínek, čímž se zvyšuje účinnost celého systému.
Regulace, provoz a moderní technologie kondenzačních kotlů
Regulace a správné nastavení kondenzačního kotle výrazně ovlivňují jeho účinnost a spotřebu energie. Moderní technologie, jako je ekvitermní regulace a řízení otáček oběhového čerpadla, maximalizují dobu kondenzace vodní páry ve spalinách, čímž zvyšují využití latentního tepla a snižují náklady na vytápění. V kombinaci s možnostmi chytré domácnosti lze provoz kotle optimalizovat na dálku a dosáhnout tak vyšší energetické efektivity.
Princip ekvitermní regulace
Ekvitermní regulace automaticky upravuje teplotu topné vody podle aktuální venkovní teploty, aby byla zachována optimální teplota v interiéru při minimální spotřebě energie. Snížení teploty vratné vody pod 55 °C prodlužuje dobu kondenzace spalin ve výměníku, což zvyšuje účinnost kondenzačního kotle až na 98-110 %. Optimální provozní teplota vratné vody se pohybuje mezi 32 a 45 °C, kdy dochází k maximálnímu využití latentního tepla a tím i úspoře paliva.
Řízení otáček oběhového čerpadla
Oběhové čerpadlo s plynulou regulací otáček přizpůsobuje svůj výkon aktuálním tepelným potřebám objektu. Nižší otáčky čerpadla snižují teplotu vratné vody, čímž prodlužují dobu kondenzace a zvyšují účinnost kotle. Tento režim zároveň snižuje opotřebení čerpadla a prodlužuje životnost celého topného systému, což je klíčové pro udržení vysoké efektivity po dobu 15-20 let provozu.
Integrace s obnovitelnými zdroji energie
Kondenzační kotle lze efektivně kombinovat se solárními termickými systémy nebo tepelnými čerpadly, čímž se dále snižují náklady na vytápění a ohřev vody. Taková integrace umožňuje využití obnovitelné energie a snižuje emise CO2. Moderní kondenzační kotle často podporují chytré ovládání a vzdálený monitoring přes systémy chytré domácnosti, což umožňuje přesné nastavení parametrů a optimalizaci provozu podle aktuálních podmínek a spotřeby.
Ekologie a životní cyklus kondenzačních kotlů
Snížení emisí a ekologický přínos
Plynový kondenzační kotel díky využití latentního tepla vodní páry ve spalinách a nižší teplotě vratné vody (pod 55 °C, ideálně kolem 32-45 °C) snižuje emise škodlivin, například oxidů dusíku a uhlíku, až o 50 % ve srovnání s klasickými atmosférickými kotli. Ekvitermní regulace optimalizuje teplotu topné vody podle venkovní teploty, což dále minimalizuje spotřebu plynu a emise CO2. Nižší spotřeba paliva vede k významnému snížení uhlíkové stopy domácnosti, přičemž kondenzační kotle patří mezi nejšetrnější zdroje vytápění na zemní plyn.
Životní cyklus a recyklace
Životní cyklus kondenzačního kotle zahrnuje tři hlavní fáze: výrobu, provoz a recyklaci. Výroba kotle využívá ocel, hliník a měď, které jsou plně recyklovatelné, což snižuje ekologickou zátěž při likvidaci. Průměrná životnost kotle dosahuje 15-20 let při správné údržbě, během níž kotel dosahuje vysoké účinnosti a nízkých emisí. Po skončení provozu lze kovové části z většiny kotlů znovu využít, čímž se minimalizuje uhlíková stopa spojená s výrobou nových zařízení a podporuje udržitelné nakládání s materiály.
Údržba a správný provoz kondenzačního kotle
Pro správný provoz a dlouhou životnost plynového kondenzačního kotle je nezbytná pravidelná údržba a správná instalace systému odvodu kondenzátu. Tyto kroky zajišťují nejen bezpečnost, ale i maximální účinnost kotle při využití latentního tepla ze spalin.
Pravidelná údržba a revize
Revize a údržba kotle by měly probíhat minimálně jednou ročně. Ačkoliv zákonná povinnost revize neexistuje, odborníci doporučují pravidelnou kontrolu spalinových cest, těsnění a funkce čerpadla. Správná údržba předchází poruchám a pomáhá udržet optimální teplotu vratné vody, což zvyšuje účinnost kondenzační technologie a šetří energii při vytápění.
Instalace a odvod kondenzátu
Odvod kondenzátu musí být přesně napojený na kanalizaci, protože kondenzát je agresivní a může poškodit materiály. Instalace kotle proto vyžaduje použití vyvložkovaného komínu, který odolá kyselému prostředí. Nesprávný odvod kondenzátu patří k častým chybám, které vedou k poškození kotle a snížení jeho účinnosti.
- Zkontrolujte napojení odvodu kondenzátu – musí být těsné a správně vedené do kanalizace
- Ověřte stav vyvložkovaného komínu – poškození nebo zanesení snižuje bezpečnost provozu
- Nastavte ekvitermní regulaci – správné řízení teploty topné vody optimalizuje využití latentního tepla a šetří palivo
Časté dotazy k principu a účinnosti kondenzačního kotle
Otázka: Na jakém principu funguje kondenzační kotel?
Kondenzační kotel využívá latentní teplo obsažené ve vodní páře ve spalinách. Při snížení teploty vratné vody pod 55 °C dochází ke kondenzaci páry, čímž se uvolňuje dodatečné teplo, které zvyšuje účinnost kotle až na 110 %.
Otázka: Kolik kondenzátu vyprodukuje kondenzační kotel?
Množství kondenzátu závisí na provozních podmínkách a teplotě vratné vody, obvykle se pohybuje v řádu několika litrů denně. Vlhkost spalin a intenzita topení ovlivňují jeho přesné množství.
Otázka: Jaký je rozdíl mezi atmosférickým a kondenzačním kotlem?
Atmosférický kotel využívá pouze spalné teplo s účinností okolo 80 %, zatímco kondenzační kotel díky kondenzaci vodní páry dosahuje účinnosti mezi 98 a 110 %.
Otázka: Jaká je optimální teplota vratné vody pro kondenzační kotel?
Optimální teplota vratné vody se pohybuje mezi 32 a 45 °C, což umožňuje maximální kondenzaci a tím i dosažení nejvyšší účinnosti kotle.
Otázka: Jak se měří účinnost kondenzačního kotle?
Účinnost se hodnotí podle spalného tepla (Hs) nebo výhřevnosti paliva (Hi), přičemž výsledky u kondenzačních kotlů dosahují hodnot až 110 % díky využití latentního tepla.
Otázka: Jaké úspory lze očekávat při výměně starého kotle za kondenzační?
Přechodem na kondenzační kotel lze ušetřit 20-30 % energie na vytápění, přičemž návratnost investice bývá typicky 4-5 let.
Otázka: Jaké jsou typy kondenzačních kotlů?
Kondenzační kotle jsou dostupné jako závěsné, kompaktní, stacionární a kaskádové, lišící se výkonem a vhodností pro různé typy objektů.
Otázka: Proč je důležitá modulace výkonu kotle?
Modulace výkonu od 10 % minimalizuje počet spínání kotle, což zajišťuje plynulý provoz, vyšší účinnost a prodlužuje životnost kotle až na 15-20 let.
Otázka: Jak funguje ekvitermní regulace?
Ekvitermní regulace upravuje teplotu topné vody podle venkovní teploty, čímž optimalizuje spotřebu plynu a zvyšuje účinnost vytápění.
Otázka: Jak často je potřeba provádět revizi kotle?
Revize plynového kotle se doporučuje minimálně jednou ročně, což zajistí bezpečný a efektivní provoz bez zákonné povinnosti.
Otázka: Jak správně odvádět kondenzát z kotle?
Kondenzát musí být bezpečně napojen na kanalizaci a komín je nutné vyvložkovat, protože kondenzát je agresivní a může poškodit komínovou vložku.
Otázka: Jaké jsou ekologické přínosy kondenzačních kotlů?
Díky vyšší účinnosti snižují kondenzační kotle emise škodlivin až o 50 % ve srovnání s klasickými plynovými kotli.
Otázka: Jaký výkon kotle je vhodný pro rodinný dům?
Pro běžný rodinný dům se doporučuje kotel s výkonem mezi 4 a 30 kW, volba závisí na tepelných ztrátách a velikosti objektu.
Otázka: Jak integrovat kondenzační kotel s obnovitelnými zdroji?
Kondenzační kotel lze kombinovat se solárními panely nebo tepelnými čerpadly, což zvyšuje ekologickou efektivitu a snižuje náklady na vytápění.
Otázka: Jaká je životnost kondenzačního kotle?
Při správné údržbě dosahuje životnost kondenzačního kotle 15 až 20 let, přičemž pravidelná servisní kontrola výrazně prodlužuje jeho funkčnost.
