Elektromotor přeměňuje elektrickou energii na mechanickou pomocí elektromagnetických sil, které vznikají ve statoru a rotoru. Základní části elektromotoru zahrnují vinutí, jádro a hřídel, jejichž správná spolupráce umožňuje efektivní chod. Porozumění principu elektromotoru a jeho schématu zapojení je klíčové pro správné využití a údržbu těchto zařízení.
📌 To nejdůležitější
- Elektromotor přeměňuje elektrickou energii na mechanickou práci díky elektromagnetickým silám.
- Základní části elektromotoru jsou stator (pevná část) a rotor (otáčející se část).
- Skluz u asynchronních motorů se počítá jako ((synchronní otáčky – skutečné otáčky) / synchronní otáčky) × 100 %.
- Komutátor ve stejnosměrném motoru mění směr proudu každých 180° otáčky, aby udržel správný směr síly.
- Otáčky motorů na síťový proud 50 Hz jsou typicky 3000 otáček za minutu bez zátěže.
Základní princip fungování elektromotoru
Elektromotor přeměňuje elektrickou energii přímo na mechanickou práci prostřednictvím elektromagnetických sil vznikajících mezi statorem a rotorem. Tyto síly vyplývají ze vzájemného působení magnetických polí, jejichž interakci přesně popisuje Lorentzův zákon síly. Výsledkem je otáčivý pohyb rotoru, který umožňuje využití mechanické energie v širokém spektru zařízení od domácích spotřebičů po průmyslové stroje.
Jaký je princip elektromotoru?
Princip elektromotoru spočívá v přeměně elektrické energie na mechanickou práci díky silám působícím mezi magnetickým polem statoru a vodiči rotoru. Stator obsahuje vinutí, kterým protéká elektrický proud a vytváří tak magnetické pole. Toto pole působí na vodiče rotoru, v nichž také protéká proud, a podle Lorentzova zákona síly vzniká síla kolmá na směr proudu i magnetického pole. Tato síla vyvolává otáčení rotoru s mechanickým výkonem. Elektromagnetické působení umožňuje přenos energie bez přímého mechanického kontaktu mezi statorem a rotorem, což zvyšuje spolehlivost a životnost motoru.
Jak funguje motor?
Elektromotor pracuje tak, že střídavý nebo stejnosměrný elektrický proud prochází vinutím statoru a vytváří rotující magnetické pole. Toto pole indukuje v rotoru elektrický proud (v asynchronních motorech) nebo působí na vinutí rotoru (ve stejnosměrných motorech), kde vznikají elektromagnetické síly. Tyto síly vyvolávají otáčení rotoru. U asynchronních motorů je klíčový skluz – procentuální rozdíl mezi synchronními otáčkami magnetického pole statoru a skutečnými otáčkami rotoru, který umožňuje indukovat rotorový proud a vznik síly. Skluz se vypočítá podle vzorce:
Skluz (%) = ((Synchronní otáčky – Skutečné otáčky) / Synchronní otáčky) × 100 %.
Komutátor u stejnosměrných motorů mechanicky přepíná směr proudu ve vinutí rotoru každých 180° otáčky, čímž udržuje konstantní směr točivého momentu. Synchronní motory naopak rotují přesně synchronně s magnetickým polem statoru, bez skluzu, což vyžaduje rozběh pomocí pomocného zařízení nebo asynchronního rozběhového vinutí.

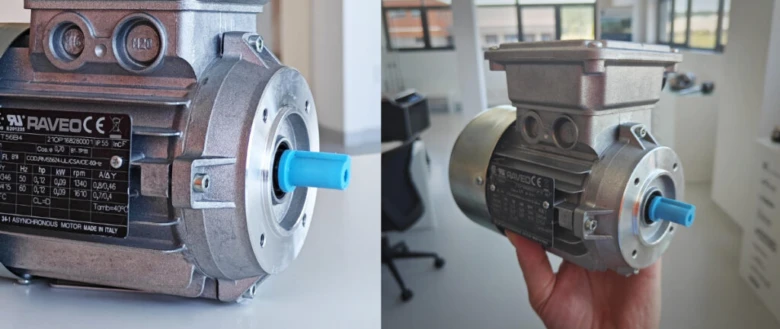

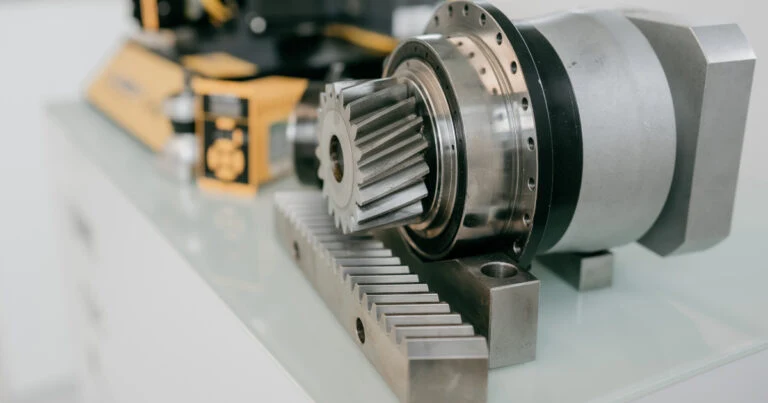

Hlavní části a konstrukce elektromotoru
Jaké jsou hlavní části elektromotoru?
Elektromotor se skládá ze statoru, což je pevná část tvořená vinutím z měděného drátu navinutého na jádro z magneticky měkké oceli. Stator vytváří točivé magnetické pole, které je základem pro vznik síly na rotoru. Rotor je pohyblivá část motoru, která se otáčí kolem své osy a přenáší mechanickou energii na hřídel. U asynchronních motorů rotor obsahuje klecovou konstrukci z hliníkových nebo měděných prutů spojených na koncích do uzavřené klece, tzv. kotvu nakrátko. Ložiska minimalizují tření mezi rotorem a statorem, zajišťují plynulý otáčivý pohyb a prodlužují životnost motoru. Hřídel přenáší rotační pohyb na poháněné zařízení, například čerpadlo nebo ventilátor. Ochranný kryt zajišťuje ochranu před prachem, vlhkostí a mechanickým poškozením, zároveň obsahuje chlazení – buď ventilátor nebo žebrování – které odvádí teplo vznikající při provozu motoru. Tento základní popis platí pro většinu elektromotorů, včetně asynchronních, synchronních i stejnosměrných, přičemž u posledních se navíc vyskytuje komutátor, který mechanicky přepíná směr proudu v rotorových vinutích.
Hlavní části elektromotoru a jejich popis
| Část elektromotoru | Popis a funkce | |
|---|---|---|
| Stator | Pevná část z magneticky měkké oceli s navinutým měděným vinutím, vytváří točivé magnetické pole. | |
| Rotor | Otáčející se část uvnitř statoru; u asynchronních motorů tvořen klecovým rotorem z hliníkových prutů, u stejnosměrných vinutým rotorem s komutátorem. | |
| Ložiska | Minimalizují tření mezi rotorem a statorem, zajišťují hladký a stabilní otáčivý pohyb rotoru. | |
| Hřídel | Přenáší rotační pohyb rotoru na vnější mechanické zařízení. | |
| Kryt a chlazení | Ochranný obal z kovu nebo plastu, chrání motor před prachem a vlhkostí; chlazení odvádí teplo, zabraňuje přehřívání. |
Tip: Častou chybou je zanedbání údržby ložisek a chlazení, což vede k přehřívání a zkrácení životnosti motoru. Pravidelná kontrola teploty a mazání ložisek výrazně prodlužuje spolehlivost elektromotoru.
Pro koho se konstrukce elektromotoru hodí: Asynchronní motory s jednoduchým klecovým rotorem jsou vhodné pro průmyslové aplikace s dlouhou životností a nízkými nároky na údržbu. Naopak stejnosměrné motory s komutátorem jsou ideální tam, kde je potřeba přesná regulace otáček a vysoký rozběhový moment, ale vyžadují častější servis.
Více detailů o konstrukci a funkci elektromotorů najdete v odborné literatuře a na stránkách specializovaných výrobců.
Typy elektromotorů a jejich principy
Elektromotory se liší principem činnosti i konstrukcí, přičemž základní typy zahrnují asynchronní, synchronní, stejnosměrné a lineární motory. Níže popisuji jejich hlavní části a vysvětluji, jak spolupracují k přeměně elektrické energie na mechanickou práci včetně klíčových pojmů, jako je skluz u asynchronních motorů nebo funkce komutátoru u stejnosměrných motorů.
Princip asynchronního motoru a skluz
Asynchronní motor pracuje na principu točivého magnetického pole statoru, které indukuje proud v rotoru. Rotor se otáčí o něco pomaleji než synchronní otáčky magnetického pole – tento rozdíl nazýváme skluz. Skluz asynchronního motoru se vyjadřuje vztahem Skluz = ((Synchronní otáčky – Skutečné otáčky) / Synchronní otáčky) × 100 %. Tento skluz umožňuje indukovat elektromagnetickou sílu potřebnou k otáčení rotoru. Typické skluzové hodnoty se pohybují od 1 do 5 % při běžném provozu.
Typy stejnosměrných motorů a funkce komutátoru
Stejnosměrný motor obsahuje komutátor, který mechanicky přepíná směr proudu v cívkách rotoru každých 180° otáčky. Komutátor zajišťuje, že síla na rotorových pólech působí vždy ve stejném směru, což umožňuje plynulý pohyb rotoru. Mezi základní typy patří sériový motor, který má vysoký startovací moment, derivační motor s konstantními otáčkami a cize buzený motor, který využívá externí zdroj pro buzení rotoru. Komutátor je klíčovou částí elektromotoru pro regulaci otáček a změnu polarity proudu.
Synchronní a lineární elektromotory
Synchronní motor má rotor s permanentními magnety nebo elektromagnetem a otáčí se přesně synchronně s magnetickým polem statoru. Díky tomu nemá skluz a poskytuje stabilní otáčky vhodné pro přesné aplikace. Lineární elektromotor je speciální typ, který nevytváří rotační, ale přímočarý pohyb – funguje jako „rozvinutý“ elektromotor a používá se například v dopravních systémech nebo automatizaci. Tento motor nemá rotor ve tvaru válce, ale skládá se z magnetů a cívek uspořádaných v přímce.
| Typ motoru | Hlavní princip | Klíčová část | Charakteristika |
|---|---|---|---|
| Asynchronní motor | Rotor s nižšími otáčkami než pole | Stator, rotor | Skluz 1-5 %, jednoduchá konstrukce |
| Stejnosměrný motor | Komutátor přepíná směr proudu | Komutátor | Plynulá regulace otáček |
| Synchronní motor | Rotor synchronní s magnetickým polem | Permanentní magnety | Přesné otáčky bez skluzu |
| Lineární motor | Přímočarý pohyb místo otáčení | Magnety, cívky | Použití v dopravě a automatizaci |
Odborná rada: Při výběru motoru zvažte požadovanou přesnost otáček a konstrukční složitost. Asynchronní motory jsou vhodné pro většinu aplikací s jednoduchým řízením, zatímco synchronní motory se hodí tam, kde je potřeba přesná synchronizace. Stejnosměrné motory s komutátorem nabízejí snadnou regulaci, ale vyžadují pravidelnou údržbu komutátoru.
Tip: Rozdíl mezi běžným a bezkartáčovým elektromotorem spočívá v absenci mechanického komutátoru u bezkartáčových variant, které využívají elektronickou regulaci proudu, což zvyšuje životnost a snižuje údržbu.
Schéma zapojení elektromotorů s popisem částí
Schéma zapojení elektromotorů detailně znázorňuje propojení statoru, rotoru a zdroje napájení, přičemž odlišnosti jednotlivých typů motorů vyplývají z konstrukce a uspořádání vinutí. U asynchronního motoru schéma zdůrazňuje třífázové vinutí statoru, které vytváří točivé magnetické pole s frekvencí 50 Hz, což odpovídá synchronním otáčkám 3000 ot./min u dvoupólového motoru. Rotor s klecovou kotvou se otáčí pomaleji, skluz se pohybuje obvykle mezi 1 až 5 %, což umožňuje indukci vířivých proudů v rotoru a generování točivého momentu.
Synchronní motor má ve schématu podobnou základní konstrukci statoru, avšak rotor obsahuje permanentní magnety nebo elektromagnety napájené z vnějšího zdroje, které vytvářejí stálé magnetické pole. Rotor se otáčí synchronně s točivým polem statoru, tedy bez skluzu, což znamená přesné otáčky například 1500 ot./min u čtyřpólového motoru na 50 Hz. Schéma zahrnuje také přídavné vinutí rotorové cívky, které zajišťuje buzení elektromagnetu.
Stejnosměrný motor se ve schématu výrazně liší přítomností komutátoru, který funguje jako mechanický spínač přepínající směr proudu v rotoru každých 180° otáčky. Komutátor spolu s kartáči umožňuje plynulý otáčivý pohyb tím, že udržuje konstantní směr elektromagnetické síly působící na rotorová vinutí. Toto zapojení je charakteristické pro stejnosměrné motory a vyžaduje pravidelnou údržbu kvůli mechanickému opotřebení a jiskření.
Princip a stavba elektromotoru s názorným schématem
Detailní schéma a popis stavby elektromotoru ilustrují vzájemnou spolupráci statoru, rotoru, vinutí a komutátoru. Elektrický proud ze zdroje napájení protéká vinutím statoru, kde vytváří točivé magnetické pole podle Lorentzova zákona síly. Toto pole interaguje s magnetickým polem rotoru, čímž vzniká elektromagnetická síla, která uvádí rotor do otáčivého pohybu.
- Stator tvoří pevnou část motoru s vinutím z měděného drátu, jehož počet pólů (například 2, 4 nebo 6) ovlivňuje synchronní otáčky motoru podle vzorce: n_s = 120 × f / p, kde n_s jsou synchronní otáčky (ot./min), f je frekvence sítě (Hz) a p počet pólů.
- Rotor u asynchronních motorů je nejčastěji klecový, z hliníkových nebo měděných prutů spojených na koncích do klece, která umožňuje indukci vířivých proudů a vznik točivého momentu.
- Komutátor je mechanický spínač přítomný pouze u stejnosměrných motorů, který přepíná směr proudu v rotorových vinutích, aby síla na rotorových pólech měla stálý směr a rotor se mohl otáčet plynule.
Výhody a nevýhody jednotlivých typů elektromotorů:
| Typ motoru | Výhody | Nevýhody |
|---|---|---|
| Asynchronní motor | Jednoduchá konstrukce, nízké náklady, spolehlivost, nízká údržba | Skluz omezuje přesnost otáček, omezená regulace bez frekvenčního měniče |
| Synchronní motor | Přesné otáčky bez skluzu, vysoká účinnost | Složitější konstrukce, vyšší pořizovací cena, nutnost rozběhu pomocí asynchronního motoru nebo pomocného zařízení |
| Stejnosměrný motor | Jednoduchá regulace otáček, vysoký rozběhový moment | Mechanické opotřebení komutátoru, vyšší nároky na údržbu, jiskření kartáčů |
Odborná rada: Při výběru motoru zvažte požadovaný výkon, přesnost regulace otáček a údržbové nároky. Asynchronní motory jsou vhodné pro většinu průmyslových aplikací s nižšími nároky na přesnost otáček, zatímco synchronní motory se hodí tam, kde je nezbytná stabilita otáček. Stejnosměrné motory jsou ideální pro aplikace vyžadující vysoký rozběhový moment a snadnou regulaci otáček, avšak s nutností pravidelné údržby komutátoru.
Častá chyba: Nesprávné zapojení vinutí statoru u asynchronních motorů může vést k nesprávnému točivému poli a tím k nefunkčnosti nebo poškození motoru. Proto je nezbytné přesně dodržovat schéma zapojení podle výrobce.
Pro koho se to hodí vs pro koho ne: Asynchronní motory jsou vhodné pro spolehlivý provoz v průmyslových zařízeních s nepřetržitým chodem a nízkými nároky na regulaci otáček. Naopak nejsou ideální pro aplikace vyžadující přesné řízení otáček bez použití frekvenčního měniče. Synchronní a stejnosměrné motory se uplatní tam, kde je potřeba přesná kontrola rychlosti a vysoký točivý moment při rozběhu.
Regulace otáček a údržba elektromotorů
Regulace otáček elektromotorů, zejména asynchronních motorů, je omezena pevnou frekvencí elektrické sítě 50 Hz. Proto se při řízení otáček často využívají frekvenční měniče, které umožňují plynulou změnu frekvence napájení a tím i otáček motoru. Tento princip zohledňuje skluz asynchronního motoru, který se mění s otáčkami a zatížením. Frekvenční měnič tak představuje efektivní řešení regulace otáček bez nutnosti mechanických převodů.
Údržba elektromotoru zahrnuje pravidelnou kontrolu ložisek, která jsou klíčovou částí elektromotoru zajišťující hladký a tichý chod hřídele. Nedostatečné mazání ložisek vede k přehřívání a rychlému opotřebení. Dále je třeba sledovat stav komutátoru u stejnosměrných motorů, kde opotřebení nebo nesprávné čištění může způsobit jiskření a sníženou životnost. Provozovatelé by měli pravidelně měřit teplotu motoru a včas reagovat na neobvyklé zvuky či vibrace.
Výhody a nevýhody různých typů elektromotorů
Asynchronní motory jsou oblíbené pro svou jednoduchost a odolnost, ale mají omezenou regulaci otáček bez použití frekvenčního měniče. Synchronní motory nabízejí přesnou kontrolu otáček, ale jejich konstrukce je složitější. Bezkartáčové motory eliminují potřebu komutátoru, což snižuje opotřebení a údržbu, avšak vyžadují složitější řízení.
Tip: Častou chybou při návrhu elektromotoru je podcenění pravidelné údržby ložisek a komutátoru, což vede k neplánovaným odstávkám. Regulace otáček bez frekvenčního měniče se hodí pro jednoduché aplikace, nikoli tam, kde je vyžadována přesná a plynulá změna rychlosti.
Diagnostika a měření parametrů elektromotorů
Diagnostika elektromotorů je klíčová pro udržení optimálního výkonu a prodloužení životnosti zařízení. Základní diagnostické metody zahrnují měření skluzu asynchronního motoru, který určuje rozdíl mezi synchronní rychlostí a skutečnými otáčkami rotoru. Tento parametr pomáhá odhalit mechanické či elektrické závady. Další důležitou veličinou je teplota motoru, jejíž nadměrný nárůst signalizuje přetížení nebo poruchu chlazení.
Měření izolačního odporu je nezbytné pro prevenci průrazů a zkratu, zejména u motorů s komutátorem nebo synchronních motorů, kde je izolace kritická. Vibrace motoru odhalují mechanické nesouososti nebo opotřebení ložisek, což může vést k vážným poruchám.
Pro měření těchto parametrů přímo v provozu doporučuji použití vhodných měřicích přístrojů s možností kontinuálního monitoringu. Pravidelná diagnostika elektromotorů umožňuje včasnou údržbu a minimalizuje riziko neplánovaných odstávek.
Jaké jsou klíčové součásti elektromotoru a jak spolupracují
Hlavní části elektromotoru tvoří stator, rotor, komutátor (u stejnosměrných motorů) a ložiska. Spolupráce těchto komponent umožňuje přeměnu elektrické energie na mechanickou sílu podle principu elektromotoru. Porucha kterékoliv části se projeví změnou parametrů, jež lze odhalit diagnostikou.
Časté dotazy o elektromotorech (FAQ)
Otázka: Jaký je základní princip fungování elektromotoru?
Elektromotor přeměňuje elektrickou energii na mechanickou silou elektromagnetického pole mezi statorem a rotorem. Tento princip vychází z Lorentzova zákona, který popisuje sílu působící na vodič s proudem v magnetickém poli.
Otázka: Jaké jsou hlavní části elektromotoru?
Základní části elektromotoru zahrnují stator, který vytváří magnetické pole, rotor, jenž se otáčí, dále komutátor (u stejnosměrných motorů), ložiska, hřídel a kryt s chlazením.
Otázka: Co je skluz u asynchronního motoru a jak se počítá?
Skluz je procentuální rozdíl mezi synchronními otáčkami statoru a skutečnými otáčkami rotoru. Vzorec je: skluz (%) = ((synchronní otáčky – skutečné otáčky) / synchronní otáčky) × 100.
Otázka: Jak funguje komutátor ve stejnosměrném motoru?
Komutátor přepíná směr proudu v rotorovém vinutí každých 180° otáčky, což udržuje stálý směr točivého momentu a plynulý chod motoru.
Otázka: Jaké jsou typy stejnosměrných motorů?
Existují sériové, derivační a cize buzené motory, které se liší zapojením vinutí a charakteristikami otáček a momentu.
Otázka: Jaké jsou rozdíly mezi synchronním a asynchronním motorem?
Synchronní motor má rotor otáčející se ve shodě s magnetickým polem statoru, zatímco asynchronní motor má skluz, tedy rotor se otáčí pomaleji než pole statoru.
Otázka: Jak vypadá schéma zapojení asynchronního motoru?
Schéma obsahuje statorové vinutí připojené k třífázovému zdroji, rotor v klecovém provedení a případné regulační prvky jako frekvenční měnič.
Otázka: Jak se reguluje otáčky u asynchronních motorů?
Otáčky se regulují změnou frekvence napájecího napětí pomocí frekvenčního měniče, což umožňuje plynulou a přesnou regulaci rychlosti.
Otázka: Jaká je základní údržba elektromotoru?
Údržba zahrnuje mazání ložisek, kontrolu teploty, měření izolačního odporu a u stejnosměrných motorů také kontrolu a případné čištění komutátoru.
Otázka: Kde se nejčastěji používají asynchronní motory?
Asynchronní motory jsou běžné v průmyslových aplikacích, ventilátorech, čerpadlech a obráběcích strojích díky své jednoduchosti a spolehlivosti.
Otázka: Co je lineární elektromotor?
Lineární elektromotor je netočivý motor, kde stator tvoří pás podél dráhy a rotor se pohybuje přímočaře, využívá se v dopravních systémech a automatizaci.
Otázka: Jaké chyby se často dělají při návrhu elektromotoru?
Častá chyba je nesprávný výběr typu motoru, nedostatečné chlazení a slabá ochrana proti přetížení, což vede k přehřátí a poruchám.
Otázka: Jaké jsou výhody asynchronních motorů?
Asynchronní motory jsou levné, spolehlivé, mají dlouhou životnost a jednoduchou údržbu, ale u malých výkonů mají nižší účinnost než synchronní motory.
Otázka: Jak probíhá měření skluzu v provozu?
Měří se synchronní otáčky podle frekvence napájení a skutečné otáčky rotoru, jejich rozdíl se vyjadřuje procentuálně podle vzorce skluzu.
Otázka: Jaké bezpečnostní normy platí při instalaci elektromotorů?
Platí normy týkající se správného upevnění, ochrany proti přehřátí, elektrické izolace a elektromagnetické kompatibility, aby se minimalizovalo riziko poruch a úrazů.
Návod na pochopení principu elektromotoru s příkladem
Elektromotor funguje na principu vzájemného působení magnetických polí statoru a rotoru – podobně jako se dva magnety přitahují či odpuzují. Například v asynchronním motoru rotor „dobíhá“ za rotujícím magnetickým polem statoru, což vytváří skluz a pohyb.
Schéma a popis fungování elektromotoru
Schéma elektromotoru znázorňuje statorové vinutí připojené k napájení, rotor s vinutím či klecovým uspořádáním a komutátor u stejnosměrných motorů, kde se proud přepíná pro udržení točivého momentu. Takové schéma umožňuje pochopit, jak spolu části motoru spolupracují při přeměně elektrické energie na mechanickou.
