Správná příprava a rozvod klimatizace v domě jsou klíčové pro efektivní chlazení a bezproblémový provoz. Zahrnuje pečlivé plánování měděných trubek klimatizace, správné elektrické zapojení a zajištění spolehlivého odvodu kondenzátu. Přesné provedení těchto kroků prodlužuje životnost systému a minimalizuje riziko poruch.
⭐ Zásadní body
- Příprava rozvodů klimatizace zahrnuje drážky minimálních rozměrů 70×40 mm a hloubky alespoň 4 cm pro potrubí.
- Měděné chladivové trubky mají průměry ¼ a 3/8 palce s tloušťkou stěny 1 mm.
- Odvod kondenzátu musí být veden přes sifon do kanalizace s potrubím průměru 40 mm.
- Maximální délka chladícího potrubí u splitových systémů REMKO ML je až 25 metrů.
- Cena přípravy a rozvodů klimatizace do domu se může pohybovat do 50 000 Kč v závislosti na rozsahu a typu zdiva.
Plánování umístění vnitřních a venkovních jednotek klimatizace
Umístění vnitřních jednotek klimatizace je klíčové pro efektivní chlazení a úsporu energie. Vnitřní jednotky se standardně instalují nad dveřmi v místnostech bez přímého slunečního záření, například v ložnicích a dětských pokojích. Tento způsob montáže umožňuje rovnoměrnou distribuci vzduchu a zabraňuje přehřívání zařízení, což prodlužuje jeho životnost. Doporučená výška instalace je 2,1 až 2,4 metru nad podlahou, aby proudění vzduchu nebylo omezené nábytkem ani jinými překážkami.

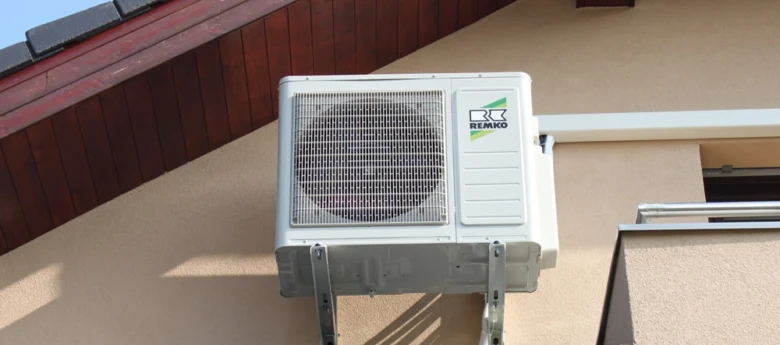

Venkovní jednotka musí být upevněna na stabilní podklad, například na betonovou základnu nebo pevnou konzolu na fasádě. V bytových domech se venkovní jednotky umisťují na balkon, lodžii nebo fasádu, vždy v souladu s platnými stavebními předpisy a po získání souhlasu společenství vlastníků jednotek (SVJ) či družstva. Pro zajištění snadného servisu a minimalizaci hluku by měla být venkovní jednotka umístěna ve výšce do 2 metrů nad zemí a vzdálena minimálně 30 cm od stěn a překážek, aby byla zajištěna dostatečná cirkulace vzduchu.
Při plánování rozvodů klimatizace v domě je nezbytné přesně navrhnout trasu měděných trubek klimatizace a elektrických kabelů. Měděné potrubí s průměry 1/4 a 3/8 palce se vede ve drážkách o minimálních rozměrech 70×40 mm a hloubce alespoň 4 cm, což umožňuje bezpečné uložení chladiva i kabeláže. Elektrické zapojení klimatizace vyžaduje samostatný jistič a vedení CYKY-J 5×1,5 mm², které se upevňuje k potrubí izolační páskou s ponecháním přibližně 1 metru rezervy na začátku vedení.
Odvod kondenzátu klimatizace je třeba zajistit gravitačně s minimálním spádem 1-2 % nebo pomocí čerpadla kondenzátu, pokud je vnitřní jednotka umístěna níže než venkovní. Kondenzát se odvádí do kanalizace přes sifon a HT potrubí o průměru 40 mm, přičemž instalace sifonu je nezbytná pro zabránění zpětnému zápachu. Častou chybou je nedostatečný spád potrubí nebo chybějící sifon, což může vést k zatékání a zápachu v interiéru.
Při montáži je nutné provést tlakové zkoušky klimatizace k ověření těsnosti spojů měděného potrubí, které se pájí v ochranné atmosféře. Maximální délka chladícího potrubí u splitových systémů REMKO ML je 25 metrů, což umožňuje připojení více vnitřních jednotek bez ztráty výkonu. Správné umístění jednotek a precizní provedení rozvodů výrazně ovlivňuje nejen výkon systému, ale také jeho životnost a náklady na servis.
Tip: Při plánování umístění venkovní jednotky dbejte na to, aby nebyla vystavena přímému slunečnímu záření a silnému větru, což může negativně ovlivnit její účinnost a zkrátit životnost.
Pro koho se to hodí: Tento způsob plánování je vhodný pro novostavby i rekonstrukce rodinných domů, kde lze instalaci přizpůsobit dispozicím a stavebním možnostem.
Pro koho NE: V panelových domech s omezenými možnostmi umístění venkovní jednotky je plánování výrazně limitováno konstrukcí a pravidly SVJ, což může omezit optimální funkčnost klimatizace.

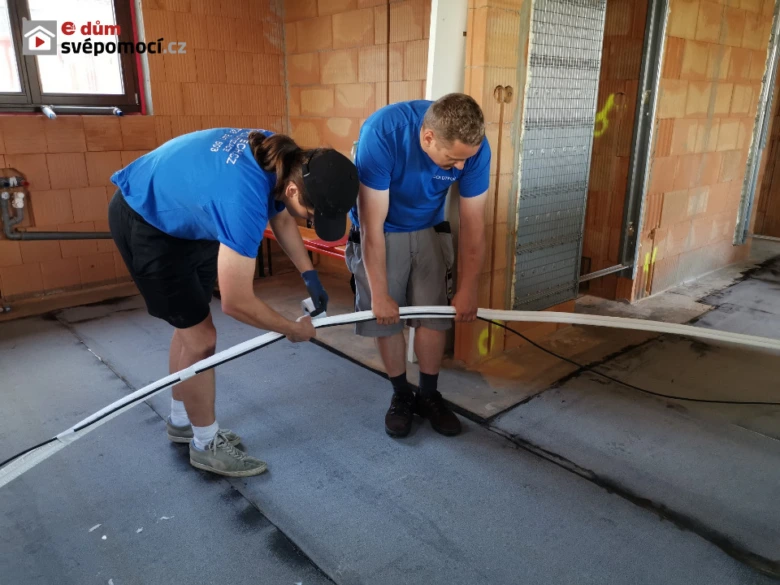

Stavební příprava rozvodů potrubí a elektroinstalace
Stavební příprava rozvodů potrubí a elektroinstalace klimatizace vyžaduje přesné dodržení technických parametrů, aby instalace fungovala bez problémů. V této sekci se zaměříme na správné rozměry drážek, výběr materiálů a zásady elektrického zapojení.

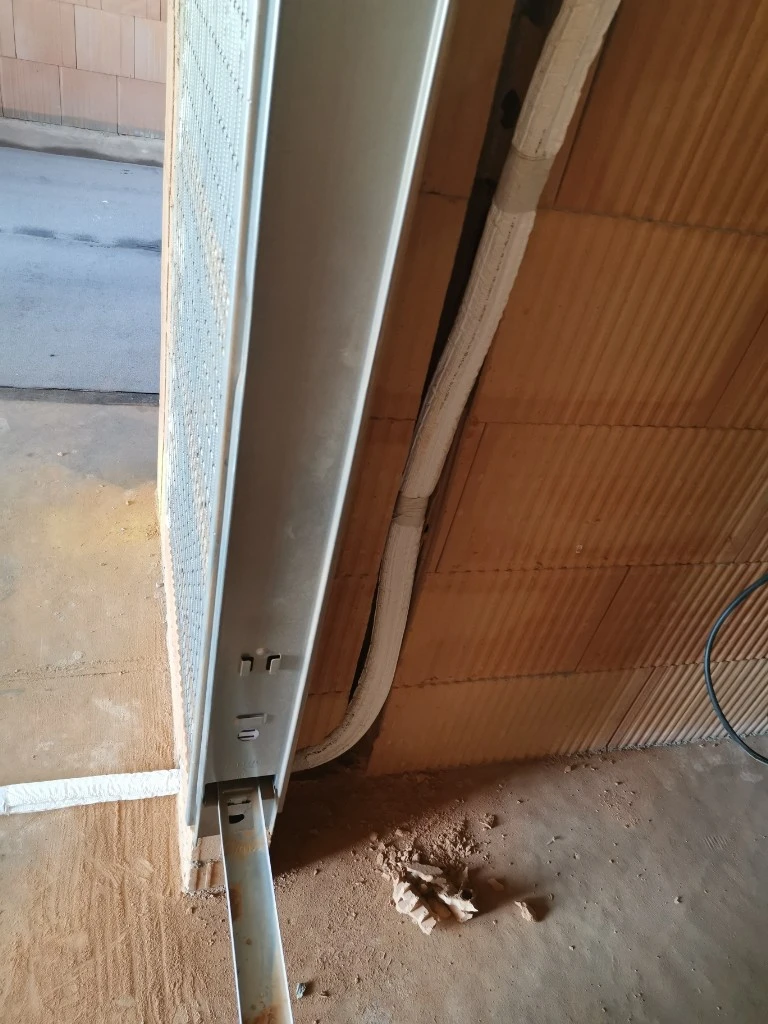

Jak připravit drážky pro rozvody klimatizace?
Při přípravě rozvodů klimatizace je nezbytné vyfrézovat drážky ve zdech o minimálních rozměrech 70×40 mm a hloubce 4 cm. Takové dimenze zajistí bezpečné uložení měděných chladicích trubek a elektroinstalace klimatizace. Drážky je vhodné plánovat s rezervou délky přibližně 1 metr na začátku potrubí a kabelů, což usnadní montáž a případné úpravy. Správné vedení drážek také umožňuje efektivní odvod kondenzátu klimatizace a minimalizuje riziko poškození během montáže. Podrobné technické normy a doporučení jsou k dispozici například na portálu EAGRI.cz.
Jaké měděné trubky a kabely se používají pro rozvody klimatizace?
Pro rozvody klimatizace se používají měděné chladicí trubky o průměrech ¼ a 3/8 palce, které jsou opatřeny kvalitní izolací zabraňující tepelným ztrátám. Izolace zároveň chrání potrubí proti kondenzaci a poškození. Elektroinstalace klimatizace využívá kabel CYKY-J 5×1,5 mm, který je k potrubí připevněn izolační páskou. Důležité je vést kabel s přibližně 1 metrem rezervy na začátku trasy, aby bylo možné pohodlně provádět elektrické zapojení klimatizace a instalaci vnitřní i venkovní jednotky.
Jak se připravuje elektroinstalace pro klimatizaci?
Elektrické zapojení klimatizace v rodinném domě vyžaduje vedení kabelů CYKY-J 5×1,5 mm v připravených drážkách s rezervou délky asi 1 metr na začátku kabelové trasy. Kabely musí být správně izolovány a ukončeny na místech určených pro připojení vnitřní a venkovní jednotky klimatizace. Montáž elektroinstalace by měla respektovat platné normy a zohlednit potřebu tlakových zkoušek klimatizace, které ověřují těsnost rozvodů a správnou funkci celého systému. Na co si dát pozor: častou chybou je nedostatečná rezerva délky kabelů, která komplikuje připojení a servis.
Tip: Pro koho je příprava rozvodů klimatizace vhodná svépomocí? Příprava rozvodů a elektroinstalace se hodí zkušenějším kutilům, kteří mají přehled o stavebních a elektronormách; nováčkům doporučuji využít profesionální montáž klimatizace, aby se předešlo chybám při vedení měděných trubek a zapojení kabelů.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Správný odvod kondenzátu z klimatizace
Správný odvod kondenzátu z klimatizace je klíčový pro bezproblémový provoz a prevenci vlhkostních škod v domě. Odvod kondenzátu klimatizace probíhá buď gravitačně, kdy je potrubí vedeno se spádem minimálně 2 %, nebo pomocí čerpadla kondenzátu, pokud není možné zajistit dostatečný spád. Pro snadné vedení kondenzátu se používá kanalizace HT potrubí o průměru 40 mm, která umožňuje bezpečné odvedení vody mimo budovu.
Instalace sifonu je nezbytná, protože zabraňuje pronikání zápachu z kanalizace zpět do interiéru. Typickou chybou při přípravě rozvodů klimatizace je nedostatečný spád potrubí a absence sifonu, což může vést k ucpání a zápachu. Hadice u klimatizace v domácnosti by neměla přesáhnout délku 5 metrů, aby se zabránilo komplikacím při odtoku kondenzátu.
Jak odvést kondenzát z vnitřní jednotky klimatizace v bytě
Pro bytové instalace se často využívá čerpadlo kondenzátu, které umožňuje odvod vody i do vyšších nebo vzdálenějších míst kanalizace. Správné elektrické zapojení klimatizace zajišťuje bezpečný provoz čerpadla i celé jednotky. Montáž klimatizace by měla zahrnovat tlakové zkoušky klimatizace k ověření těsnosti potrubí a správného odvodu kondenzátu.
Montáž klimatizace a tlakové zkoušky systému
Montáž klimatizace a tlakové zkoušky jsou klíčové fáze přípravy rozvodů klimatizace v rodinném domě. Správné upevnění jednotek, kvalitní pájení měděných trubek a důkladné tlakové zkoušky klimatizace zajišťují bezpečný a efektivní provoz systému.
Příprava a upevnění jednotek
Vnitřní jednotka klimatizace se upevňuje na montážní desku, která musí být pevně přichycena ke zdi s dostatečnou nosností. Venkovní jednotka klimatizace se instaluje do ocelových konzol s průrazy zdí pro průchod měděných trubek klimatizace a elektrického zapojení klimatizace. Precizní upevnění je základní podmínkou pro správný chod a dlouhou životnost systému.
Pájení a těsnost spojů
Pájení chladivových trubek probíhá v ochranné atmosféře, aby se zabránilo oxidaci a zajišťovala se hladkost spojů. Používají se měděné trubky klimatizace o průměrech ¼ a 3/8 palce, které musí být pájeny pečlivě, protože netěsnosti mohou vést k úniku chladiva a poruše systému.

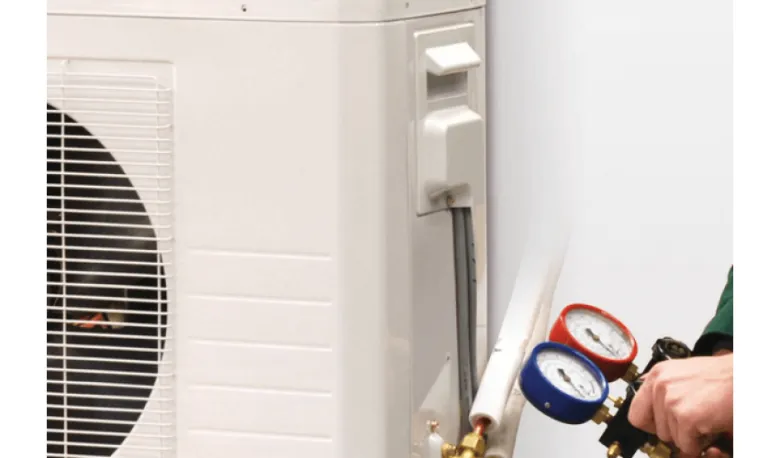

Tlakové zkoušky a vyvakuování
Tlakové zkoušky klimatizace ověřují těsnost všech spojů a potrubí, přičemž maximální délka potrubí u systému REMKO ML je 25 m. Po úspěšné tlakové zkoušce následuje vyvakuování systému, které odstraní z potrubí vlhkost a nečistoty před uvedením do provozu. Montáž klimatizace svépomocí – jak na to a na co si dát pozor – doporučuje konzultovat s technikem a používat manometry pro správné provedení těchto kroků.
Cena přípravy a rozvodů klimatizace v rodinném domě
Cena přípravy a rozvodů klimatizace v rodinném domě závisí především na typu zdiva, délce potřebných měděných trubek klimatizace a složitosti rozvodů. Orientačně může cena montáže klimatizace včetně přípravy dosáhnout až 50 000 Kč, zejména pokud je potřeba vést rozvody do více místností a provést tlakové zkoušky klimatizace. Elektrické zapojení klimatizace a odvod kondenzátu klimatizace představují další náročné kroky, které vyžadují odborný přístup.
Montáž klimatizace svépomocí se nedoporučuje kvůli riziku ztráty záruky a nefunkčnosti zařízení.
Rizika svépomocné montáže klimatizace
- Nesprávné elektrické zapojení klimatizace může vést k poruše a bezpečnostním rizikům
- Chybné vedení měděných trubek klimatizace zvyšuje riziko úniků chladiva
- Nedostatečný odvod kondenzátu klimatizace způsobuje vlhkostní problémy v interiéru
- Vynechání tlakových zkoušek klimatizace ohrožuje dlouhodobou funkčnost systému
Pro přesný odhad nákladů a správnou přípravu rozvodů doporučuji konzultaci s autorizovaným odborníkem.
Doporučení pro dlouhodobou údržbu a servis klimatizace
Pravidelná údržba klimatizace zajišťuje spolehlivý provoz a prodlužuje životnost zařízení v domácnosti. Čištění filtrů, kontrola a případné doplnění chladiva, stejně jako pravidelné servisní zásahy s kontrolou těsnosti rozvodů a elektrického zapojení, snižují spotřebu energie a minimalizují riziko poruch způsobených netěsnostmi nebo zanesenými komponenty.
Výběr vhodného typu klimatizace
Velikost domu a dispozice místností přímo ovlivňují požadovaný výkon klimatizace a tím i dimenzování měděných trubek a rozvodů chladiva. Pro rodinné domy do 150 m² se běžně volí výkon 3,5 až 5 kW na jednu vnitřní jednotku, přičemž multisplit systémy umožňují rozvod do více místností s individuálním ovládáním. Správný výběr typu klimatizace a její výkonové parametry optimalizují délku potrubí (maximálně 25 metrů u splitových systémů REMKO ML) a usnadňují montáž i elektrické připojení vnitřní a venkovní jednotky.
Doporučené servisní intervaly a možné problémy
Čištění filtrů a kontrola stavu chladiva se doporučují provádět minimálně jednou ročně, ideálně před letní sezónou. Nedostatečná údržba vede ke snížení chladicího výkonu až o 15 %, zhoršení kvality vzduchu a může způsobit zápach z odvodu kondenzátu kvůli zanesenému sifonu nebo nevhodnému spádu potrubí. Pravidelné tlakové zkoušky klimatizace odhalují úniky chladiva, které ohrožují efektivitu a životnost systému. Doporučuje se také kontrola elektrického zapojení, aby nedocházelo k přetížení či zkratům.
Tip: Pro dlouhodobý bezproblémový provoz klimatizace je nezbytné zajistit nejen pravidelný servis včetně čištění filtrů a tlakových zkoušek, ale také profesionální montáž a správné elektrické zapojení systému. Častou chybou je podcenění pravidelné kontroly kondenzátu, což vede k zatékání a poškození konstrukce.
Pro koho se údržba hodí: majitelé rodinných domů s komplexními rozvody klimatizace, kteří chtějí udržet nízkou spotřebu a vysoký komfort.
Pro koho není vhodná: uživatelé jednoduchých přenosných klimatizací, kde servisní zásahy jsou omezené a údržba méně náročná.
Časté dotazy
Jak odvést kondenzát z vnitřní jednotky klimatizace?
Odvod kondenzátu se provádí gravitačně nebo pomocí čerpadla kondenzátu přes sifon zakončený kanalizací s HT potrubím průměru 40 mm.
Potřebuji povolení k instalaci klimatizace v bytě?
V bytových domech je potřeba souhlas SVJ nebo družstva pro umístění venkovní jednotky, stavební povolení obvykle není nutné.
Jak se připojuje klimatizace?
Klimatizace se připojuje měděnými trubkami o průměrech ¼ a 3/8 palce, spoje se pájejí v ochranné atmosféře a ověřují tlakovou zkouškou.
Jak dlouhá může být hadice od klimatizace?
Maximální délka chladicího potrubí u splitových systémů REMKO ML je až 25 metrů.
Jaká je cena přípravy rozvodu klimatizace v rodinném domě?
Cena přípravy a rozvodu klimatizace může dosáhnout až 50 000 Kč, závisí na typu zdiva, délce vedení a počtu místností.
Jaké materiály se používají pro rozvody klimatizace v domě?
Používají se opláštěné měděné trubky o průměrech ¼ a 3/8 palce s tloušťkou stěny 1 mm a kabel CYKY-J 5×1,5 mm.
Jak často je potřeba servisovat klimatizaci?
Doporučuje se čištění filtrů a kontrola chladiva minimálně jednou ročně pro udržení efektivity a životnosti.
Mohu klimatizaci namontovat svépomocí?
Svépomocná montáž se nedoporučuje kvůli riziku nefunkčnosti systému, ztráty záruky a nutnosti odborné kvalifikace.
Jak zajistit správný spád pro odvod kondenzátu?
Potrubí musí mít správný sklon, aby kondenzát mohl gravitačně odtékat k sifonu a do kanalizace bez zpětného zápachu.
Jaké chyby se nejčastěji dělají při přípravě rozvodů klimatizace?
Nejčastější chyby jsou nedostatečný spád odvodu kondenzátu, chybějící sifon a nevhodné materiály potrubí.
Jak správně naplánovat umístění vnitřních a venkovních jednotek klimatizace v domě?
Umístění vnitřních jednotek by mělo být ve středních částech místností, venkovní jednotka nejlépe na stinném místě s minimální vzdáleností 3 metrů od oken sousedů pro snížení hluku.
Jaké jsou technické parametry a maximální délka chladivových trubek při instalaci klimatizace?
Maximální délka chladivových trubek bývá obvykle kolem 15 metrů, přičemž tlakové ztráty a pokles účinnosti nesmí překročit výrobní normy stanovené výrobcem.
