Správný výpočet a dimenzování jističů je klíčové pro bezpečnost i spolehlivost elektroinstalace v bytě. Velikost jističe musí odpovídat maximálnímu zatížení, aby chránila obvody před přetížením a zkratem. Seznámíte se s typy jističů a konkrétními postupy, jak určit ideální hodnotu pro váš domov.
📋 Shrnutí v bodech
- Standardní napětí v ČR je 230 V pro jednofázové a 400 V pro třífázové rozvody.
- Výpočet proudu jističe vychází ze vzorce I = P / (U × počet fází) s bezpečnostní rezervou 25 % podle ČSN.
- Typické hodnoty jističů pro domácnosti jsou od 10 A do 32 A v jednofázovém rozvodu a 3×16 A až 3×32 A v třífázovém.
- Dlouhodobé zatížení jističe by nemělo překročit 80 % jeho jmenovité hodnoty pro bezpečný provoz.
- Při změně velikosti jističe je nutná spolupráce s distributorem a revize prováděná kvalifikovaným elektrikářem přibližně každých 5 let.
Jak vypočítat správnou velikost jističe podle příkonu spotřebičů
Správný výpočet velikosti jističe v elektroinstalaci vychází z příkonu spotřebiče a napětí rozvodu. Pro výpočet proudu se používá vzorec I = P / (U × počet fází), kde I je proud v ampérech, P příkon ve wattech a U napětí ve voltech. Bezpečnostní rezerva 25 % zvyšuje výsledný proud, aby jistič spolehlivě chránil instalaci před přetížením.
Výpočet proudu pro jednofázový rozvod
Pro jednofázový rozvod s napětím 230 V vypočítáte proud podle vzorce I = P / U. U spotřebiče o příkonu 2000 W to je 2000 / 230 ≈ 8,7 A. Po přidání bezpečnostní rezervy 25 % je výsledný proud 10,9 A, proto se volí jistič 10 A s ohledem na standardní typy jističů a maximální zatížení jističe 16A pro běžné byty.
Výpočet proudu pro třífázový rozvod
Třífázový rozvod pracuje s napětím 400 V a výpočet proudu zohledňuje tři fáze, tedy I = P / (U × √3). Pro spotřebič s příkonem 17 250 W platí I = 17 250 / (400 × 1,732) ≈ 25 A. Po bezpečnostní rezervě 25 % je potřeba jistič 3×25 A, což odpovídá jističům používaným pro vyšší zatížení a zajišťuje spolehlivou ochranu elektroinstalace.
- Určete příkon spotřebiče – zjistěte výkon v wattech.
- Zvolte napětí a počet fází – 230 V pro jednofázový, 400 V pro třífázový rozvod.
- Vypočítejte proud – použijte vzorec I = P / (U × počet fází).
- Přidejte bezpečnostní rezervu 25 % – vynásobte proud 1,25.
- Vyberte vhodný jistič – podle výsledného proudu zvolte nejbližší vyšší standardní hodnotu jističe.

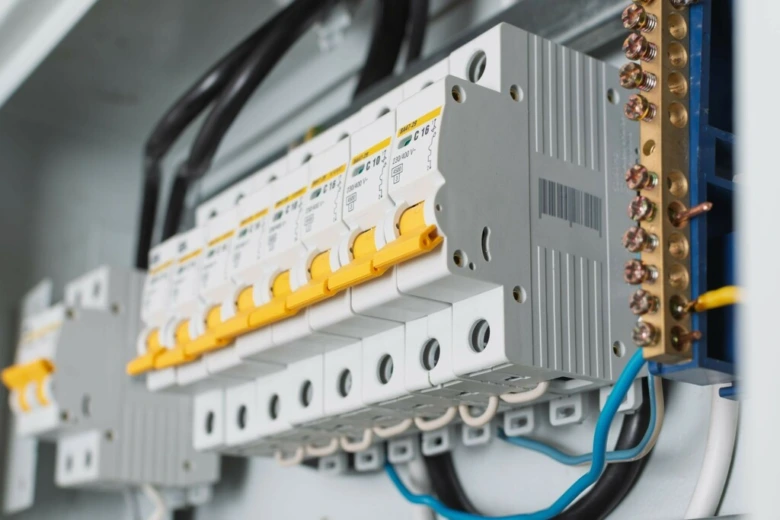

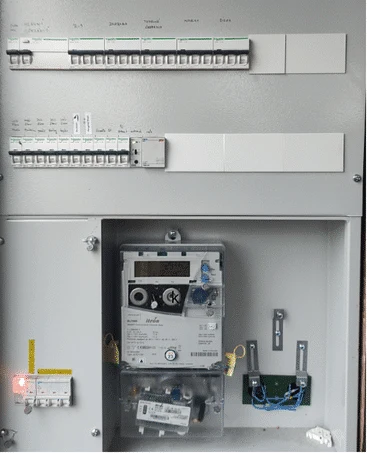

Typické velikosti jističů a jejich využití v domácí elektroinstalaci
V této sekci se zaměříme na standardní proudové hodnoty jističů a jejich praktické využití v domácích elektroinstalacích. Uvedeme, jak vybrat správnou velikost jističe podle výkonu spotřebičů a jaké hodnoty jsou nejčastější pro jednofázové i třífázové rozvody.
Typické velikosti jističů a jejich odpovídající výkon v kW
Standardní velikosti jističů v domácí elektroinstalaci se pohybují nejčastěji od 10 A do 32 A pro jednofázový rozvod a od 3×16 A do 3×32 A pro třífázový rozvod. Jistič 10 A odpovídá maximálnímu výkonu přibližně 2,3 kW (230 V × 10 A = 2300 W), což je typické například pro osvětlení. Jistič 16 A umožňuje maximální zatížení kolem 3,7 kW, často se používá pro běžné zásuvky. Pro silnější spotřebiče, jako je varná deska, se volí jističe 20 A (cca 4,6 kW), 25 A a 32 A (až 7,36 kW). U třífázového rozvodu zajišťují jističe 3×16 A výkon kolem 11 kW a 3×32 A až 22 kW. Pro správný výpočet a dimenzování je nutné znát maximální zatížení jističe 16A v kW i ostatních hodnot a zohlednit cos φ (účinnost spotřebiče). Podrobný přehled typů jističů a jejich výkonu najdete například na portálu Eagri.cz.
| Velikost jističe | Typ rozvodu | Maximální výkon (kW) | Běžné použití |
|---|---|---|---|
| 10 A | Jednofázový | 2,3 | Osvětlení |
| 16 A | Jednofázový | 3,7 | Zásuvky |
| 20 A | Jednofázový | 4,6 | Silné spotřebiče |
| 32 A | Jednofázový | 7,36 | Výkonné spotřebiče |
| 3×16 A | Třífázový | 11 | Menší třífázové stroje |
| 3×32 A | Třífázový | 22 | Velké spotřebiče |
Jak určit správný jistič pro konkrétní spotřebič?
Výběr správného jističe začíná určením příkonu spotřebiče v kilowattech a přepočtem na proud v ampérech podle napětí. Pro jednofázový rozvod platí jednoduchý vzorec: proud (A) = výkon (W) / 230 V. U třífázového rozvodu se používá výkon dělený 400 V a kořenem ze 3 (při zohlednění účiníku cos φ). Pro bezpečné dimenzování jističe je vhodné připočítat bezpečnostní rezervu minimálně 25 %, aby nedocházelo k častým vypínáním. Například spotřebič s příkonem 3000 W by měl být chráněn jističem minimálně 16 A (3000 W / 230 V = 13 A + rezerva). U osvětlení a běžných zásuvek se doporučuje volit jističe 10-16 A, zatímco pro varné desky a větší spotřebiče jističe 20 A a více. Správný výběr typu jističe je zásadní také pro splnění bezpečnostních norem a prodloužení životnosti elektroinstalace.
Tip: Častou chybou je poddimenzování jističe bez rezervy, což vede k nechtěným výpadkům elektřiny. Pro správný výpočet zatížení jističe je třeba znát nejen výkon, ale i účiník spotřebiče a typ rozvodu.
Návod na výpočet velikosti jističů pro bytovou elektroinstalaci
Pro správný výpočet velikosti jističů v bytové elektroinstalaci je nutné znát celkové zatížení jednotlivých okruhů a určit proud, který bezpečně zvládnou. Například osvětlení by mělo být chráněno jističem 10 A, zásuvky 16 A a silné spotřebiče (jako pračka, sporák) jističem 20 A nebo více. V panelových domech je nutné zohlednit i celkové zatížení hlavního přívodu a případné přídavné jističe na podružné rozvody. Doporučuji vždy konzultovat dimenzování s elektroinstalatérem, který zohlední konkrétní spotřebiče a jejich maximální zatížení.
Jak a kdy měnit velikost jističe v elektroinstalaci závisí na případném rozšíření spot
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

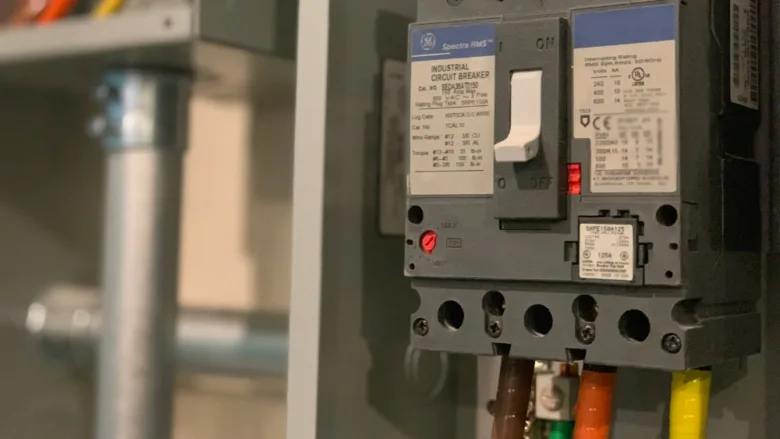

Charakteristiky jističů (B, C, D) a jejich vhodné použití
Charakteristika jističe zásadně ovlivňuje rychlost vypnutí a tím i ochranu elektroinstalace před poškozením. Typy jističů B, C a D se liší v hodnotách spínacího proudu a jsou určeny pro různé typy zátěže, což pomáhá správně zvolit velikost jističe pro byt či průmyslové instalace.
Charakteristiky jističů B, C a D a jejich význam v praxi
Jističe s charakteristikou B mají rychlé vypnutí při přetížení a jsou vhodné pro domácnosti, kde chrání osvětlení a zásuvky před nadproudem. Typ C umožňuje mírnější spínací proud, což je ideální pro zásuvky a malé elektromotory, často používané v domácnostech i lehkém průmyslu. Charakteristika D se používá hlavně u průmyslových strojů s vysokými spínacími proudy. Volba správné charakteristiky jističe závisí na výkonu zařízení a typu zátěže, což je klíčový faktor při výpočtu zatížení jističe.
Jak vybrat správnou charakteristiku jističe pro domácí elektroinstalaci?
Pro bytovou elektroinstalaci se doporučuje jistič s charakteristikou B, který rychle reaguje na přetížení běžných spotřebičů jako osvětlení nebo zásuvky. Pokud máte spotřebiče s vyšším spínacím proudem, například malé motory, je vhodnější charakteristika C. Charakteristika D není běžná v domácnostech a používá se především v průmyslu. Správný výběr typu jističe zajistí nejen bezpečnost, ale také optimální provoz a správnou velikost jističe pro byt.
- Typy jističů a jak vybrat správný podle výkonu zahrnují zohlednění maximálního zatížení jističe 16A či 32A kW.
- Při výpočtu zatížení jističe je nutné zohlednit cos φ, který ovlivňuje skutečný výkon zařízení.
- Jistič 10 A výkon odpovídá zhruba 2,3 kW při běžném napětí 230 V, což pomáhá určit vhodnou charakteristiku.
Postup výměny jističe a spolupráce s distributorem elektřiny
Výměna jističe v elektroinstalaci podléhá přísným legislativním požadavkům a musí být vždy schválena distributorem elektřiny. Při navýšení velikosti jističe, například přechodu z jističe 16 A na 20 A, je nutné podat žádost u distributora a počkat na jeho souhlas. Změna velikosti jističe bez tohoto kroku je nelegální a může ohrozit bezpečnost i funkčnost elektroinstalace.
Revize elektroinstalace před i po výměně jističe provádí kvalifikovaný elektrikář, který ověří správnost dimenzování a kompatibilitu s typy jističů používaných ve vaší bytové instalaci. Nesprávný výpočet zatížení jističe, například podcenění maximálního zatížení jističe 16A nebo nesprávný výběr jističe 10 A výkonu, vede k častým problémům a riziku přetížení.
- Konzultace s distributorem – ověření možnosti navýšení kapacity a požadavků na instalaci
- Výběr správného typu jističe – podle výkonu zařízení, například jistič 32 A kW pro vyšší zatížení
- Realizace výměny elektrikářem – odborná instalace a zajištění bezpečnostních norem
- Provádění revize elektroinstalace – potvrzení shody s platnými normami a bezpečnostními předpisy
Jak a kdy měnit velikost jističe v elektroinstalaci
Výměnu velikosti jističe je třeba plánovat při změně odběrného výkonu nebo instalaci nových spotřebičů s vyšším příkonem. Při správném výpočtu zatížení a volbě vhodného jističe se vyhnete častým chybám, které vedou k neefektivní ochraně a poruchám elektroinstalace.
Doporučená frekvence revize a údržby jističů
Revize elektroinstalace, včetně kontroly jističů, by měla probíhat pravidelně přibližně jednou za pět let. Taková kontrola ověřuje funkčnost jističů, jejich stav a přiměřenost hodnot vzhledem k aktuálnímu zatížení. Správné dimenzování velikosti jističe pro byt, například u jističe 16A nebo 32A, má zásadní vliv na bezpečnost a ochranu před přetížením.
Postupy a požadavky na revize a pravidelnou údržbu jističů zahrnují:
- kontrolu maximálního zatížení jističe 16A a dalších hodnot podle typu jističe
- ověření správnosti výpočtu zatížení jističe vzhledem k reálnému odběru
- kontrolu mechanického a elektrického stavu jističe i rozvaděče
- posouzení, zda není potřeba změna velikosti jističe v elektroinstalaci
Tip: Chyby při výpočtu velikosti jističe a nesprávný výběr typu jističů mohou vést ke zvýšenému riziku poruch a požáru. Pravidelná revize tak výrazně přispívá k bezpečnosti domácnosti.
Vliv účiníku (cos φ) na výpočet jističe a praktické dopady
Účiník (cos φ) představuje poměr mezi skutečným výkonem a zdánlivým výkonem v elektrickém obvodu. Tento parametr ovlivňuje reálný proud, který prochází jističem, a tedy i jeho dimenzování. Při výpočtu velikosti jističe se proto používá rezerva přibližně 20-25 %, která kompenzuje účiník a případné nerovnoměrné zatížení spotřebičů.
Účiník snižuje efektivní proud tak, že skutečný zatěžující proud je nižší než proud vypočtený pouze z výkonu zařízení, například při jističích 10 A výkon odpovídá menšímu zatížení, než by se zdálo. Rezerva pak zajišťuje, že jistič nevyhodí při běžném provozu.
- Přesný výpočet zatížení jističe vyžaduje zohlednění cos φ a typů jističů v instalaci.
- Při volbě velikosti jističe pro 20A je nutné zahrnout rezervo, aby nedocházelo k nechtěnému vypínání.
- Chyby při výpočtu velikosti jističe často spočívají v ignorování účiníku nebo nedostatečné bezpečnostní rezervy.
Jak správně spočítat velikost jističe v elektroinstalaci
Pro výpočet proudu jističe podle výkonu zařízení se používá vzorec I = P / (U × cos φ), kde I je proud, P výkon v kW a U napětí (230 V v domácnostech). Tento postup pomáhá určit správnou velikost jističe včetně potřebné rezervy.
Dopady nerovnoměrného zatížení fází a jeho řešení
Nerovnoměrné zatížení fází v třífázovém rozvodu často způsobuje přetížení jedné fáze, což může vyvolat vypnutí jističe i při dostatečné celkové kapacitě. Tento jev je častý například v bytových domech, kde není vyrovnání zatížení mezi fázemi správně navrženo. Výpočet zatížení jističe a jeho správná velikost, například pro jistič 20 A nebo 32 A, musí zohlednit rovnoměrné rozdělení spotřebičů mezi fáze.
Jak propočítat zatížení rozvodů a velikost jističů v paneláku
Pro vyrovnání zatížení je vhodné rozdělit výkon jednotlivých odběrů tak, aby maximální zatížení jističe 16 A nebo 10 A výkon nebyl překročen na žádné z fází. Správné vyrovnání snižuje riziko vypnutí jističe a prodlužuje životnost elektroinstalace.
- Nerovnoměrné zatížení vede k častému vybavení jističe jedné fáze
- Vyrovnání zatížení optimalizuje zatížení všech tří fází
- Při výpočtu velikosti jističe vždy zohledněte typy jističů a výkon připojených zařízení
Tip: Při změně velikosti jističe v elektroinstalaci doporučuji konzultaci s odborníkem, který zajistí správný návrh vyrovnání zatížení a minimalizuje chyby při výpočtu velikosti jističe.
Použití online kalkulaček a tipy pro správný výběr jističe
Online kalkulačky jističů usnadňují správný výpočet příkonu a velikosti jističe pro bytové elektroinstalace. Tyto nástroje automaticky zahrnují bezpečnostní rezervu 25 %, což pomáhá předcházet přetížení a zajišťuje spolehlivost rozvodu. Přesto je nutné brát výsledky jako orientační, protože maximální zatížení jističe 16A či hodnoty jako jistič 10 A výkon nebo jistič 32 A kW závisí na konkrétních typech jističů a charakteru spotřebičů.
Pro správný výběr jističe do domácí elektroinstalace doporučuji:
- vždy konzultovat výpočet zatížení jističe s odborníkem
- zohlednit vliv cos φ na zatížení a provoz jističe
- pravidelně kontrolovat, jak a kdy měnit velikost jističe v elektroinstalaci
- nepodceňovat bezpečnostní rezervu pro dlouhodobou ochranu rozvodu
Tipy pro správný výběr jističe do domácí elektroinstalace
Pro správné určení proudu jističe pro domácí rozvod využijte kalkulačku velikosti jističe jako první krok, ale vždy doplňte odborným posouzením.
Časté dotazy k výpočtu a velikosti jističů v elektroinstalaci
Otázka: Jak vypočítat velikost jističe?
Velikost jističe vypočítáte podle vzorce I = P / (U × počet fází), kde P je příkon ve wattech, U napětí (230 V pro jednofázovou, 400 V pro třífázovou instalaci). Pro správný výběr jističe přidejte bezpečnostní rezervu 25 % a zvolte nejbližší vyšší standardní hodnotu.
Otázka: Kolik kW odpovídá jistič 10 A?
Jistič 10 A odpovídá výkonu přibližně 2,3 kW při napětí 230 V v jednofázovém rozvodu. Tento výkon je vhodný pro méně náročné domácí spotřebiče.
Otázka: Kolik kW zvládne jistič 32 A?
Jistič 32 A umožňuje odběr až 7,36 kW v jednofázovém rozvodu. Tuto velikost zvolte pro silnější spotřebiče nebo menší rozvody s vyšším zatížením.
Otázka: Kolik kW zvládne jistič 20 A?
Maximální zatížení jističe 20 A je přibližně 4,6 kW při napětí 230 V. Tento jistič je vhodný pro běžnou domácí elektroinstalaci s vyšší spotřebou.
Otázka: Jaký jistič je vhodný pro spotřebič o výkonu 3000 W?
Pro spotřebič s výkonem 3000 W doporučuji jistič 16 A, který zajistí dostatečnou rezervu a ochranu v jednofázové instalaci.
Otázka: Jaký jistič použít pro elektrický sporák o výkonu 3 kW?
Pro elektrický sporák o výkonu 3 kW je vhodný jistič minimálně 16 A v jednofázové elektroinstalaci, aby byl zajištěn bezpečný provoz.
Otázka: Kdy je třeba měnit velikost jističe?
Velikost jističe měňte při změně celkového příkonu elektroinstalace, například při přidání výkonných spotřebičů nebo změně tarifů distributora.
Otázka: Jak spočítat zatížení a velikost jističe pro 20 A?
Výkon se vypočítá jako P = I × U = 20 A × 230 V = 4600 W. Tento maximální výkon odpovídá doporučenému zatížení jističe 20 A.
Otázka: Jak správně dimenzovat jističe podle plánovaného zatížení?
Při dimenzování jističů započítejte současné i plánované zatížení, přidejte bezpečnostní rezervu 25 % a vyberte jistič podle nejbližší vyšší standardní hodnoty.
Otázka: Jak propočítat zatížení rozvodů a velikost jističů v paneláku?
V panelových domech je nutné rovnoměrně rozložit zatížení mezi fáze a dodržet normy s rezervou 25 %, aby se předešlo přetížení a častým výpadkům.
Otázka: Jaký vliv má účiník (cos φ) na výpočet velikosti jističe?
Účiník ovlivňuje skutečný proud v obvodu. Při cos φ = 0,8, typickém pro indukční zátěže, je třeba vypočtený proud zvýšit o 25 %, aby jistič správně ochránil instalaci.
Otázka: Jaké jsou charakteristiky jističů (B, C, D) a kdy je vhodné je použít?
Charakteristika B je vhodná pro domácí osvětlení a zásuvky, C pro motorové spotřebiče s vyšším spouštěcím proudem, D pro zařízení s velmi vysokými startovacími proudy. Výběr odpovídá typu zátěže a minimalizuje neoprávněné vypnutí.
