Sádrokartonové profily tvoří základ každé pevné a stabilní konstrukce ze sádrokartonu. Různé typy profilů, jako jsou CD profily na sádrokarton či stropní profily, se liší rozměry i funkcí a správný výběr výrazně ovlivňuje odolnost i bezpečnost výsledné stavby. Znát jejich vlastnosti a použití pomáhá předejít častým chybám při montáži.
⭐ Co byste měli vědět
- Sádrokartonové profily jsou nejčastěji vyrobeny z pozinkovaného plechu o tloušťce 0,6 mm.
- UW profily slouží jako vodorovný rám příček a mají délku 4000 mm.
- CW profily tvoří svislý rastr konstrukce s délkou až 8000 mm.
- Speciální UA profily mají tloušťku 2 mm a používají se k vyztužení dveřních a okenních otvorů.
- HydroProfily odolávají vyšší korozní třídě C3 až C5 a jsou vhodné do vlhkých prostor.
Základní typy sádrokartonových profilů a jejich funkce
Základní typy sádrokartonových profilů zahrnují UW, CW, UD a CD, přičemž každý má specifickou funkci v konstrukci sádrokartonových příček a stropů. UW profily, tvaru U, slouží jako vodorovný rám kotvený ke stropu a podlaze. CW profily mají tvar C a tvoří svislé stojiny, do kterých se zasouvají sádrokartonové desky. UD profily se používají jako vodicí lišty zejména pro stropní podhledy. CD profily pak nesou sádrokartonové desky a jsou hlavní nosnou konstrukcí stropních i stěnových SDK systémů.
Typy sádrokartonových profilů: UW, CW, UD a CD
Sádrokartonové profily typy UW, CW, UD a CD se liší tvarem i použitím. UW profil má tvar U a slouží jako vodorovný rám sádrokartonové konstrukce, zatímco CW profil tvaru C tvoří svislé stojiny, které se do UW profilu zasouvají. UD profily fungují jako stropní a stěnové lišty. CD profily jsou nosné prvky, na které se připevňují sádrokartonové desky. Rozměry SDK profilů se pohybují mezi 27 a 50 mm na šířku s délkou 2600 až 8000 mm.
| Profil | Tvar | Rozměry (mm) | Hlavní funkce |
|---|---|---|---|
| UW | U | 27-50 šířka, 2600-8000 délka | Vodorovný rám příček |
| CW | C | 27-50 šířka, 2600-8000 délka | Svislé stojiny příček |
| UD | U | 27-50 šířka, 2600-8000 délka | Vodicí lišty stropů a stěn |
| CD | C | 27-50 šířka, 2600-8000 délka | Nosič desek ve stropech a stěnách |
Rozdíly mezi UW a CW profily ve sádrokartonových konstrukcích
UW profily, tvaru U, se používají jako vodorovné rámy, které se kotví ke stropu a podlaze. Jejich rozměry odpovídají šířce 27-50 mm a délce 2600-8000 mm. CW profily tvaru C tvoří svislé stojiny a zasouvají se přímo do UW profilů. Maximální rozteč CW profilů je 600 nebo 625 mm, což závisí na šířce použitých sádrokartonových desek. UW profily se spojují příložkami o délce 100 cm s překrytím 50 cm, aby se vytvořila stabilní rámová konstrukce.
Tip: Při montáži je častou chybou nedostatečné kotvení UW profilů, což může způsobit nepevnost příčky. Pro přesné a stabilní konstrukce je nezbytné dodržet správnou rozteč CW profilů a správné spojení UW profilů příložkami.
Speciální profily a jejich využití
Speciální profily představují důležitou součást sádrokartonových konstrukcí, přičemž každý typ má specifické použití podle funkce a požadavků stavby. UA profil, vyrobený z 2 mm silného plechu, se používá zejména pro vyztužení dveřních a okenních otvorů. Díky své pevnosti zajišťuje stabilitu a odolnost těchto oslabených míst konstrukce.
Ohýbané CD profily slouží k vytváření obloukových konstrukcí, kde je potřeba pružnost a přesné tvarování. Tento typ profilu umožňuje realizovat atypické architektonické prvky bez ztráty nosnosti. Stropní HUT profily, dostupné v délce 4000 mm, patří k základním stropním profilům na sádrokarton, které se využívají pro pevný a rovný podhled.
Dalšími speciálními prvky jsou ukončovací lišty, které zajišťují čisté zakončení SDK stěn, a konstrukční hliníkové profily, jež se používají tam, kde je požadavkem nízká hmotnost a odolnost vůči korozi.
- UA profil – vyztužení okenních a dveřních otvorů, tloušťka 2 mm
- Ohýbaný CD profil – použití pro obloukové a atypické konstrukce
- Stropní HUT profil – délka 4000 mm, nosná konstrukce podhledů
- Ukončovací lišty – estetické a funkční zakončení stěn
- Konstrukční hliníkové profily – lehké a korozivzdorné prvky
Jaké jsou typy sádrokartonových profilů a jejich použití

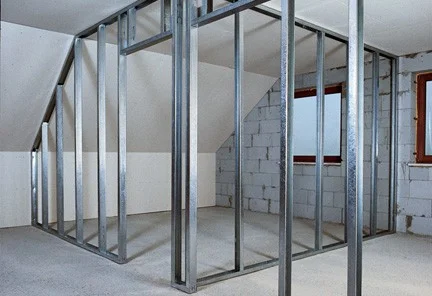

Pro detailní přehled typů profilů pro sádrokartonové příčky je třeba zahrnout i CW profily, které tvoří vertikální nosné prvky příček. Jejich funkce spočívá v přenášení zatížení a zajištění stability stěn. Správná volba profilů je klíčová pro pevnost a životnost konstrukce.
Materiál a povrchová úprava sádrokartonových profilů
Sádrokartonové profily jsou vyráběny z pozinkovaného ocelového plechu, který zajišťuje pevnost a odolnost konstrukce. Standardní tloušťka plechu u základních profilů, například CW nebo UD, činí 0,6 mm, zatímco vyztužené UA profily mají tloušťku 2 mm pro zvýšenou nosnost. Povrchová úprava zinkováním Z100 znamená, že profil je pokryt zinkovou vrstvou o hmotnosti minimálně 100 g/m², což poskytuje spolehlivou ochranu proti korozi.
Odolnost sádrokartonových profilů vůči korozi odpovídá normě ČSN EN ISO 12944-2, která rozděluje korozní třídy podle prostředí. Základní profily splňují korozní třídu C2, typickou pro vnitřní suché prostory. Speciální HydroProfily pak odolávají vyšší korozní třídě C3 až C5, vhodné do vlhčích prostor jako koupelny nebo průmyslové objekty.
| Typ profilu | Tloušťka plechu | Povrchová úprava | Korozní třída (ČSN EN ISO 12944-2) |
|---|---|---|---|
| CW a UD | 0,6 mm | Zinkování Z100 | C2 |
| CD | 0,6 mm | Zinkování Z100 | C2 |
| UA | 2,0 mm | Zinkování Z100 | C2 |
| HydroProfily | 0,6 mm | Zinkování Z100 | C3 až C5 |
Tip: Jak poznat kvalitní sádrokartonový profil a jeho parametry? Kvalitní profily mají pravidelnou tloušťku plechu, pevný pozinkovaný povrch a jasné označení korozní třídy podle ČSN EN ISO 12944-2. To zaručuje dlouhou životnost a správné použití podle typu konstrukce.
Zásady montáže a spojování sádrokartonových profilů
Zásady montáže a spojování sádrokartonových profilů jsou klíčové pro pevnost a stabilitu konstrukce. Správný postup zahrnuje kotvení UW profilů k podlaze a stropu, zasouvání CW profilů do UW a jejich spojování pomocí příložek. Důležitá je také přesná úprava délek profilů a vyplnění dutin minerální izolací.
Kotvení UW profilů
UW profily, které mají standardní délku 4000 mm a výšku přibližně 40 mm, se pevně kotví k podlaze a stropu. Toto upevnění zajišťuje stabilní rám pro další konstrukci a předchází pohybům, které by mohly vést k prasklinám. Pro kotvení se používají vhodné hmoždinky a šrouby podle podkladu. UW profil je základem, do kterého se zasouvají další SDK profily, například CW profily.
Spojování CW profilů
Spojování CW profilů ve sádrokartonových příčkách se provádí pomocí UW příložky o délce 100 cm. Spoje profilů se překrývají minimálně na 50 cm, aby byla zajištěna dostatečná pevnost. Ke spojení se využívají perforační kleště nebo nýty, které drží profily pevně u sebe. CW profil se zasouvá přímo do UW profilu, čímž vzniká pevný a stabilní rám. Dutiny mezi profily se následně vyplňují minerální izolací, která zlepšuje tepelnou i zvukovou izolaci.
Zkracování profilů

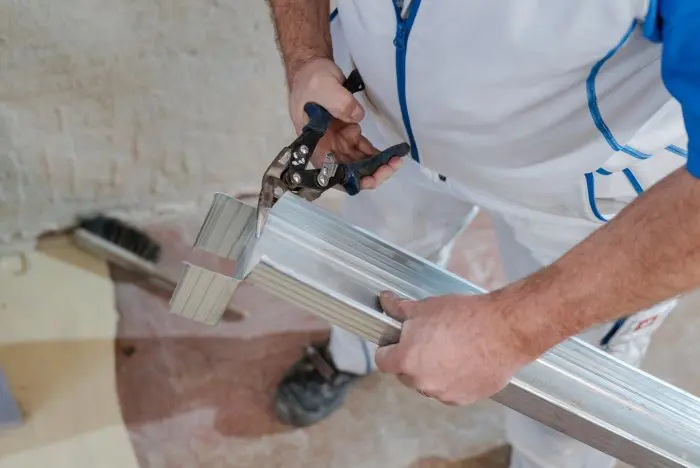

Při úpravě délek sádrokartonových profilů se doporučuje používat ruční nebo aku nůžky na plech. Ty umožňují čistý řez bez poškození povrchové zinkové vrstvy, která chrání profily před korozí. Použití úhlové brusky není vhodné, protože může způsobit přehřátí a následné odloupnutí zinku, což zkracuje životnost SDK profilů. Správné měření a přesné řezání profilů UW a CW je nezbytné pro správné osazení a stabilitu konstrukce.
- Připravte podklad – očistěte a zaměřte místo pro UW profil.
- Ukotvěte UW profil k podlaze a stropu – použijte hmoždinky a šrouby dle typu podkladu.
- Zasouvejte CW profily do UW rámu – zajistěte přesné umístění.
- Spojte CW profily UW příložkami – překryjte spoje minimálně 50 cm a upevněte perforačními kleštěmi.
- Zkraťte profily podle potřeby – použijte nůžky na plech pro čistý řez.

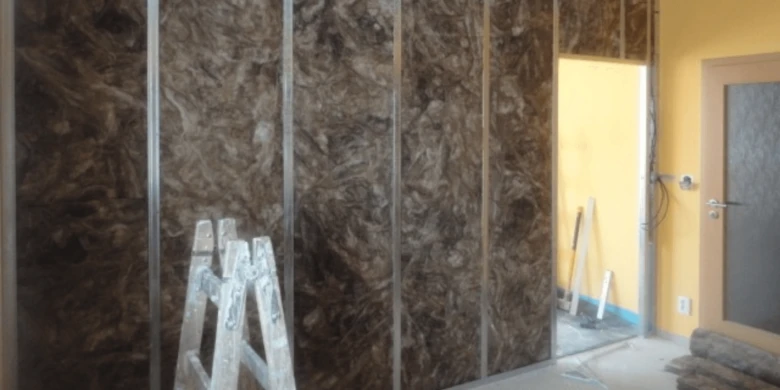

- Vyplňte dutiny minerální izolací – zlepšíte tak tepelnou a zvukovou ochranu.
Tip: Častou chybou je nedostatečné překrytí spojů profilů, což oslabuje konstrukci. Pro montáž UW a CW profilů se hodí především rovné a pevné podklady; pro nerovné stěny může být nutné použít jiné typy CD profilů na sádrokarton nebo speciální kotvící prvky.
Nástroje a techniky úpravy profilů při montáži
Pro správnou montáž sádrokartonových profilů je nezbytné používat specializované nástroje, které zajistí přesnost a dlouhodobou pevnost konstrukce. Aku šroubovák s nastavitelným momentem je klíčový pro upevnění CD profilů a dalších typů SDK profilů pomocí samovrtných šroubů typu LB. Vrtačka umožňuje přesné předvrtání otvorů v profilech, což minimalizuje riziko prasknutí nebo deformace materiálu.
Při práci s CW a UD profily je nutné přesně měřit a řezat profily podle rozměrů sádrokartonových desek. K čistému a rovného řezu slouží ruční nůžky na plech, které nepoškozují zinkovou vrstvu a předcházejí korozi. Pro úpravu hran desek se používá rašplový hoblík, který zabraňuje třepení a usnadňuje následné spojování. Detailní výřezy a otvory se realizují nožem na sádrokarton nebo nebozezovou pilkou, která umožňuje přesné tvarování.
Nejlepší postupy při montáži sádrokartonových profilů UW a CW
- Používejte vodováhu s přesností minimálně ±0,5 mm/m k vyrovnání UW profilů před kotvením k podlaze a stropu.
- Přesně změřte délku profilu podle šířky sádrokartonové desky (např. 125 nebo 150 mm) a výšky konstrukce.
- Řežte profily ručními nůžkami na plech, aby se zachovala integrita zinkové vrstvy a zabránilo se korozi.
- Hrany profilů a desek upravte rašplovým hoblíkem, aby se odstranily ostré hrany a zlepšilo se přilnutí tmelu.
Praktické tipy pro práci se sádrokartonovými profily zahrnují pravidelnou kontrolu rovinnosti pomocí vodováhy a pevné přitlačení profilů při šroubování, aby nedocházelo k pohybům konstrukce. Častou chybou je nepřesné měření a nesprávné řezání profilů, což vede k nerovnostem a problémům při osazování sádrokartonových desek. Pro koho se montáž sádrokartonových profilů hodí: pro zkušené řemeslníky a kutily s přístupem k přesným nástrojům; pro začátečníky bez vhodných nástrojů může být práce náročná a výsledky méně kvalitní. Dodržování těchto postupů výrazně prodlužuje životnost a stabilitu sádrokartonových konstrukcí.
Doporučení pro použití profilů ve vlhkých a náročných podmínkách
HydroProfily představují speciální typ sádrokartonových profilů s vysokou odolností proti korozi, certifikovanou v korozní třídě C3 až C5. Díky zinkové ochraně Z100 najdou uplatnění zejména ve vlhkých prostorách, jako jsou koupelny, wellness centra a bazény. Použití CD profilů ve sádrokartonových stropech a stěnách v těchto náročných podmínkách zajišťuje dlouhodobou stabilitu a ochranu konstrukce proti vlhkosti a mechanickému poškození.
Specifika použití a montáže HydroProfilů v extrémně vlhkých prostorách zahrnují volbu správných délek profilů, které se běžně pohybují mezi 3000 až 4000 mm, a důsledné dodržení technických norem pro zajištění pevnosti a odolnosti konstrukce. Doporučuje se také kombinace s profily typu UD a CW pro správné ukotvení a vyztužení příček.
- HydroProfil odolává korozní třídě C3 až C5, vhodný pro vlhké prostředí
- Použití v koupelnách, bazénech a wellness zařízeních
- CD profily slouží jako nosné prvky v těchto konstrukcích
- Délka profilů obvykle 3000-4000 mm pro snadnou montáž
Tip: Při práci s HydroProfily je nezbytné zajistit přesné řezání a pevné ukotvení, aby nedošlo k narušení ochranné vrstvy a následné korozi. Použití běžných SDK profilů v těchto prostorách se nedoporučuje kvůli nižší odolnosti vůči vlhkosti.
Normy, zatížení a nosnost sádrokartonových profilů
Normy a zatížení sádrokartonových profilů vycházejí z ČSN EN ISO 12944-2, která stanovuje odolnost profilů do korozní třídy C2. Nosnost profilů závisí především na tloušťce ocelového plechu, z něhož jsou vyrobeny. U CW profilů, které se používají v sádrokartonových příčkách, je maximální rozteč stanovena na 600 nebo 625 mm podle šířky použitých sádrokartonových desek. Správný výběr profilů a dodržení těchto rozměrů zásadně ovlivňuje stabilitu a bezpečnost konstrukce.
Typy a funkce CW profilů v sádrokartonových příčkách
| Typ profilu | Maximální rozteč (mm) | Doporučená tloušťka plechu (mm) |
|---|---|---|
| CW profil | 600 nebo 625 | 0,6-0,7 |
| UD profil | 600 | 0,6 |
| CD profil | 400-625 | 0,6 |
Tip: Pro stropní konstrukce je vhodné použít CD profily na sádrokarton, které mají vyšší nosnost při menší rozteči. Při montáži sádrokartonových příček vždy zkontrolujte, zda jsou profily správně upevněné a zda nepřekračují doporučené rozteče.
Dodržení těchto norem a doporučení je klíčové pro zajištění dostatečné pevnosti a dlouhodobé stability sádrokartonových konstrukcí.
FAQ – Časté dotazy o sádrokartonových profilech
Otázka: Jaké jsou hlavní typy sádrokartonových profilů a k čemu slouží?
Hlavní typy sádrokartonových profilů jsou UW (vodorovný rám příčky, délka 4000 mm), CW (svislé stojiny až 8000 mm), UD (vodicí profily 3000-4000 mm) a CD (nosiče desek, délka 3000-4000 mm). Každý typ má specifické použití v konstrukci stěn, stropů a příček.
Otázka: Jaký je rozdíl mezi UW a CW profily?
UW profily mají tvar U a slouží jako vodorovné vedení na podlaze a stropu, zatímco CW profily ve tvaru C tvoří svislé stojiny zasunuté do UW profilů, čímž vytvářejí rám příčky.
Otázka: Jaký je rozdíl mezi UD a UW profily ve sádrokartonu?
UD profily jsou užší a nižší, používají se hlavně jako vodicí profily pro stropy, zatímco UW profily jsou širší a slouží jako vodorovný rám u příček.
Otázka: Jaké jsou běžné rozměry SDK profilů?
Rozměry se liší podle typu: UW profily mají výšku cca 40 mm a délku 4000 mm, UD profily 28×27 mm a délku 3000-4000 mm, CW profily mají délku až 8000 mm.
Otázka: Kdy použít CD profily na sádrokartonové konstrukce?
CD profily se používají jako nosné prvky pro uchycení sádrokartonových desek ve stropních a stěnových konstrukcích; umožňují pevnou a rovnou podkladovou plochu.

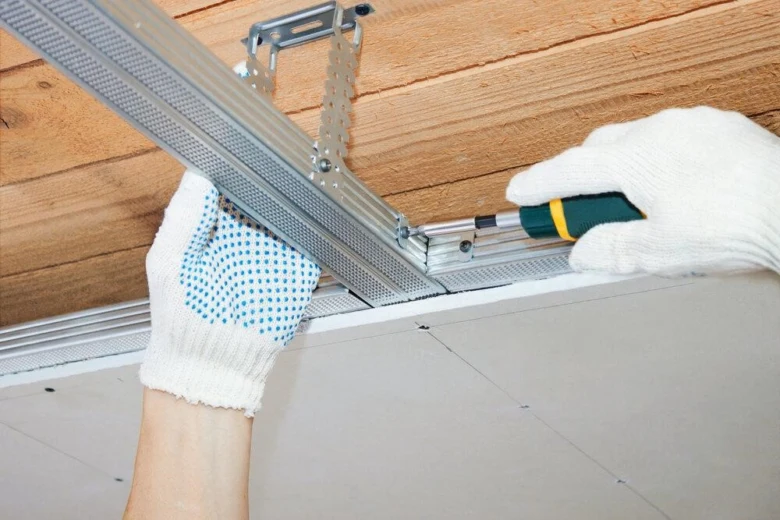

Otázka: Jaké jsou stropní profily na sádrokarton a jak se používají?
Stropní profily, zejména CD a UD, se montují jako nosné a vodicí prvky pro podhledy. CD profily slouží k zavěšení desek, UD profily jsou vodicí lišty kolem obvodu.
Otázka: Jak správně měřit a řezat sádrokartonové profily UW?
Přesné měření podle plánovaných rozměrů je nutné, řezání provádějte ručními nebo aku nůžkami na plech, aby nedošlo k poškození zinkové vrstvy.
Otázka: Jaké jsou nejčastější chyby při montáži sádrokartonových profilů?
Nepřesné měření, špatné spojování profilů, poškození zinkové vrstvy úhlovou bruskou a nedodržení maximální rozteče profilů patří mezi nejčastější problémy.
Otázka: Jaké nástroje jsou potřeba pro montáž sádrokartonových profilů?
Potřebujete aku šroubovák, vrtačku, vodováhu, metr, nůžky na plech, rašplový hoblík a nůžky nebo pilku na sádrokarton.
Otázka: Co jsou HydroProfily a kde se používají?
HydroProfily jsou speciální korozivzdorné profily s ochranou do třídy C3 až C5, vhodné pro vlhké prostory jako koupelny a bazény.
Otázka: Jak se spojují CW profily?
Spojují se pomocí UW příložek dlouhých 100 cm s překrytím spojů 50 cm a zajištěním perforačními kleštěmi nebo nýty.
Otázka: Jaká je maximální rozteč CW profilů při montáži?
Maximální rozteč CW profilů je 600 nebo 625 mm, což závisí na šířce použitých SDK desek.
Otázka: Jak se řeší akustické mosty ve spojích profilů?
Dutiny spojů se vyplňují minerální izolací, která omezuje přenos zvuku a eliminuje akustické mosty.
Otázka: K čemu slouží UA profily?
UA profily mají tloušťku 2 mm a slouží k vyztužení dveřních a okenních otvorů či míst s vyšším zatížením.
Otázka: Jaká je tloušťka plechu u základních a UA profilů?
Základní profily mají plech tloušťky 0,6 mm, UA profily jsou zesílené s tloušťkou 2 mm.
Otázka: Jaký je význam zinkování Z100 u profilů?
Zinkování Z100 chrání profily proti korozi do korozní třídy C2 podle normy ČSN EN ISO 12944-2.
Otázka: Jak se provádí montáž stropních HUT profilů?
HUT profily o délce 4000 mm se montují přímo na nosnou konstrukci a používají se zejména v podkroví.
Otázka: Jaké materiály se používají jako alternativy k ocelovým profilům?
Alternativou jsou hliníkové a plastové profily, které jsou lehčí a odolnější proti korozi, ale mají vyšší cenu.
Otázka: Jak se zajistí zvuková izolace při použití profilů?
Používá se samolepicí pěnové těsnění na UW profily a minerální izolace ve spojích, čímž se minimalizují akustické mosty.
