Správné zapojení zářivek a zářivkových trubic vyžaduje pochopení rozdílů mezi elektromagnetickým a elektronickým předřadníkem i znalost konkrétních schémat zapojení. Pro bezpečný a efektivní provoz je klíčové zvolit správný typ předřadníku a respektovat napěťové požadavky, například u LED trubic na 230 V. Tento přístup zajistí dlouhou životnost a optimální svítivost osvětlení.
💡 Klíčové informace
- Zářivky T5 mají průměr 16 mm a typickou délku 120 cm nebo 150 cm.
- Elektromagnetický předřadník obsahuje tlumivku, startér a kondenzátory pro správný start zářivky.
- LED trubice spotřebují o 60-80 % méně energie než klasické zářivky a mají životnost 30 000 až 50 000 hodin.
- Při přechodu na LED trubice je nutné odstranit předřadník a startér a správně zapojit vodiče.
- Bezpečnostní opatření zahrnují vypnutí jističe, použití zkoušečky a správnou likvidaci starých zářivek obsahujících rtuť.
Jak funguje zapojení zářivek s předřadníkem?
Zapojení zářivek s předřadníkem využívá elektromagnetický nebo elektronický předřadník, které zajišťují správný start a stabilní provoz při síťovém napětí 230 V. Elektromagnetický předřadník obsahuje tlumivku, startér a kondenzátory, které spolupracují pro zapálení výboje zářivky a omezení proudu. Elektronické předřadníky pracují na frekvencích 20-60 kHz, což umožňuje tichý start bez blikání a vyšší efektivitu.

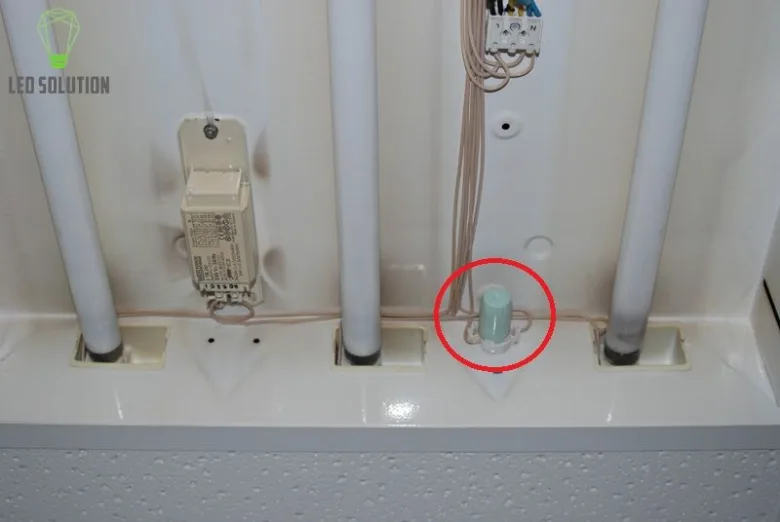

Co je elektromagnetický předřadník a jak funguje?
Elektromagnetický předřadník sestává z tlumivky, startéru a kondenzátorů, které společně umožňují správný start zářivky při 230 V. Tlumivka v tomto schématu zapojení zářivky omezuje proud a zabraňuje jeho přetížení, čímž chrání trubici před poškozením. Startér je klíčovou součástí, protože v okamžiku zapnutí zářivky zvyšuje proud až na 2-3násobek běžné hodnoty a zahřívá elektrody trubice. Přerušení kontaktu startéru způsobí napěťový skok přes tlumivku, který zapálí výboj v zářivce. Kondenzátory potlačují elektromagnetické rušení, díky čemuž je provoz stabilní a neovlivňuje jiné elektrické zařízení.
- Elektromagnetický předřadník obsahuje tlumivku, startér a kondenzátor
- Startér zvyšuje proud a zahřívá elektrody trubice
- Přerušení kontaktu startéru vyvolává napěťový skok přes tlumivku
- Kondenzátory eliminují rušení v elektrické síti
Tip: Častou chybou při zapojení zářivek s elektromagnetickým předřadníkem je nesprávné barevné značení vodičů, které může vést k nefunkčnosti nebo poškození předřadníku.

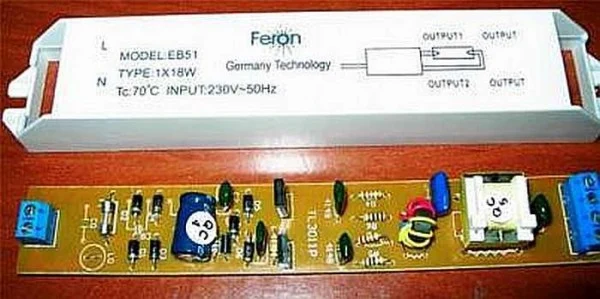

Jak fungují elektronické předřadníky a jejich výhody?
Elektronické předřadníky nahrazují klasické elektromagnetické tlumivky a startéry tím, že pracují na vysokých frekvencích od 20 do 60 kHz. Díky této frekvenci dochází k tichému startu zářivky bez tradičního blikání a hlučného zapalování. Elektronický předřadník zajišťuje efektivnější spotřebu energie a prodlužuje životnost zářivkové trubice. Navíc nevytváří rušivé elektromagnetické pole, což zlepšuje celkovou kvalitu osvětlení.
- Elektronický předřadník pracuje na frekvencích 20-60 kHz
- Umožňuje tichý a bezblikavý start zářivky
- Zvyšuje efektivitu a životnost zářivky
- Snižuje elektromagnetické rušení
Při výměně zářivky za LED trubici je často možné zjednodušit zapojení odstraněním elektromagnetického předřadníku a připojením LED přímo na 230 V, což vyžaduje úpravu původního schématu zapojení zářivky s tlumivkou a startérem. Pro správné zapojení LED trubic se doporučuje vždy ověřit kompatibilitu svítidla a respektovat správné barevné značení vodičů.
Jak zapojit zářivku krok za krokem podle schématu?
Správné zapojení zářivky je základem bezpečného a funkčního osvětlení. Tento návod krok za krokem vysvětluje, jak podle schématu připojit vodiče a elektrody klasické zářivky s elektromagnetickým předřadníkem. Zaměříme se na barevné značení vodičů a rozdíly mezi typy zářivek T5, T8 a T12.
Barevné značení vodičů
Fázový vodič, který přivádí napětí, má obvykle barvu černou, hnědou nebo šedou. Neutrální vodič je modrý a slouží k uzavření elektrického obvodu. Ochranný vodič, označený žlutozelenou barvou, je připojen k zemi a zajišťuje bezpečnost při úniku proudu. Dodržení tohoto barevného značení vodičů je zásadní pro správné zapojení zářivky s předřadníkem i při výměně zářivky za LED trubici, kde se může lišit schéma zapojení zářivky.
Zapojení elektrod u různých typů zářivek

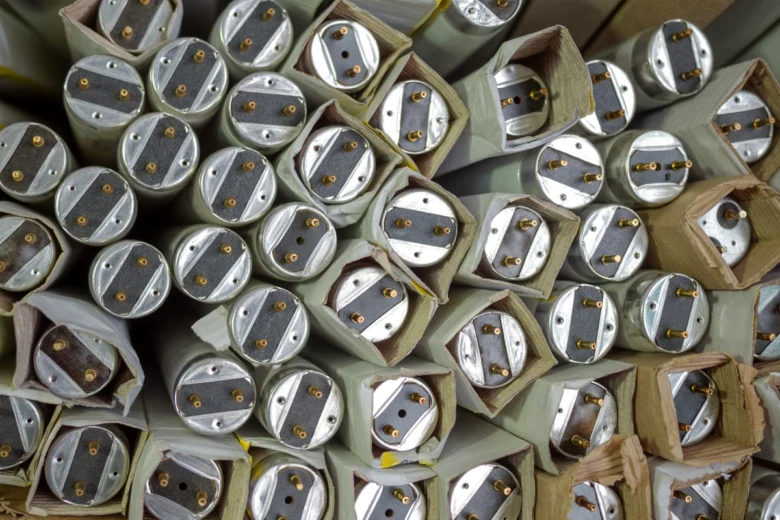

Zářivky T5, T8 a T12 se liší průměrem trubice a typem patice. Zářivky T5 mají patice G5, zatímco T8 a T12 používají větší patice G13. Elektrody v těchto zářivkách jsou zapojeny podle schématu zářivky, které určuje jejich správné propojení s elektromagnetickým předřadníkem a startérem. Správné zapojení elektrod je klíčové pro funkci zářivky a bezpečnost instalace.
- Odpojte přívodní napětí a zajistěte bezpečnost instalace.
- Připravte vodiče podle barevného značení – fázový (černý/hnědý), neutrální (modrý), ochranný (žlutozelený).
- Připojte fázový vodič k elektromagnetickému předřadníku podle schématu zapojení zářivky.
- Zapojte neutrální vodič ke svorce neutrálu svítidla.
- Připojte ochranný vodič k uzemnění kovového tělesa svítidla.
- Zapojte elektrody zářivky do patice G5 nebo G13 dle typu trubice.
- Zkontrolujte, zda jsou všechny spoje pevné a izolované.
- Připojte napájení a otestujte funkčnost zářivky.
Tip: Při výměně zářivky za LED trubici je třeba upravit zapojení – často se odstraní startér a elektromagnetický předřadník, protože LED trubice fungují přímo na 230 V bez předřadníku. Podrobné schéma zapojení LED trubice najdete například na portálu Eagri.cz.
Bezpečnost: Před zapojením vždy odpojte napájení a ověřte, že vedení není pod napětím. Nesprávné zapojení může způsobit riziko úrazu elektrickým proudem nebo poškození svítidla. Častá chyba je záměna vodičů, která může vést k selhání zářivky nebo nebezpečné situaci.
Tento návod na zapojení zářivkové trubice krok za krokem pomůže správně a bezpečně instalovat jak klasické zářivky, tak i moderní LED trubice.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak bezpečně vyměnit zářivkovou trubici za LED trubici?
Výměna klasické zářivky za LED trubici výrazně snižuje spotřebu energie a prodlužuje životnost svítidla. Pro správné zapojení LED trubice je však nezbytné upravit stávající elektroinstalaci odstraněním některých komponent a zohledněním typu napájení.

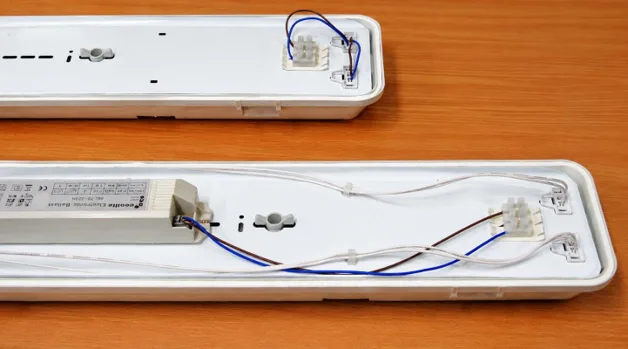

Odstranění předřadníku a startéru
Pro bezpečný a funkční provoz LED trubice musí být z původního zářivkového svítidla odstraněn elektromagnetický předřadník a startér. Tyto komponenty slouží ke spuštění klasické zářivky, ale u LED trubic jsou zbytečné a mohou způsobit poruchy či snížení životnosti. Odstranění vyžaduje základní znalosti elektroinstalace a manipulaci s kabeláží podle schématu zapojení zářivky. Při nedodržení bezpečnostních pravidel hrozí riziko úrazu elektrickým proudem. Proto doporučuji v případě nejasností využít odbornou pomoc elektrikáře.
- Odpojit svítidlo od napájení 230 V
- Demontovat zářivkovou trubici
- Vyjmout elektromagnetický předřadník
- Odstranit startér
- Přepojit vodiče podle nového zapojení s ohledem na barevné značení vodičů
Tip: Při manipulaci pečlivě zkontrolujte, že jsou vodiče správně izolovány a pevně připojeny, aby nedocházelo k zkratům.
Jednostranné a oboustranné napájení LED trubic
LED trubice mohou mít jednostranné nebo oboustranné napájení, což ovlivňuje způsob zapojení ve svítidle. Jednostranné napájení přivádí fázi i nulový vodič na jednu stranu trubice, což zjednodušuje instalaci a zvyšuje bezpečnost, protože druhý konec není pod napětím. Naopak oboustranné napájení vyžaduje připojení vodičů na obou koncích LED trubice, což odpovídá původnímu zapojení zářivky.
- Identifikovat typ LED trubice (jednostranné či oboustranné napájení)
- U jednostranné LED trubice připojit fázi a nulový vodič na stejnou stranu
- U oboustranné LED trubice připojit fázi na jeden konec a nulový vodič na druhý konec
- Zkontrolovat správnost zapojení podle schématu LED trubice zapojení 230 V
Tip: Při výměně zářivky za LED trubici a úpravě zapojení vždy pečlivě zkontrolujte schéma zapojení svítidla, abyste předešli časté chybě – nesprávnému připojení vodičů, které může způsobit nefunkčnost nebo poškození LED trubice.
Tento postup je vhodný pro všechny domácí i provozní instalace, kde je možné bezpečně upravit zapojení bez složitých zásahů do elektroinstalace. Naopak méně vhodné jsou starší rozvody s nejasným barevným značením vodičů nebo svítidla s elektronickým předřadníkem, kde je často lepší kompletní výměna svítidla.

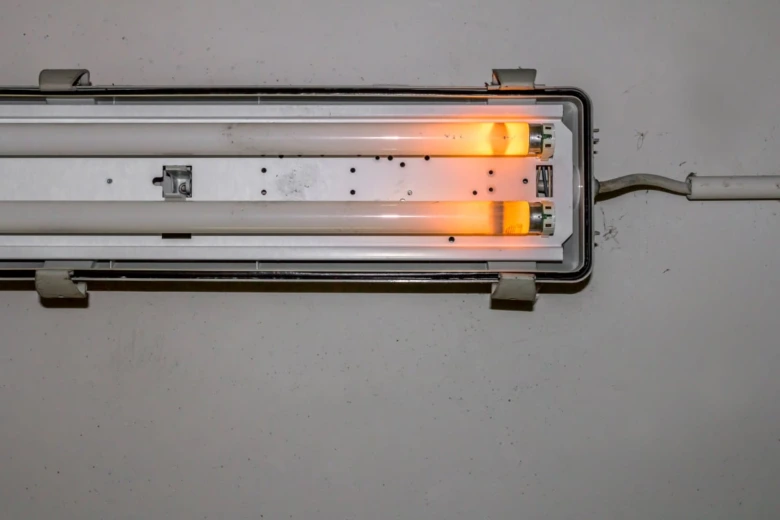

Jak zapojit dvoutrubicovou zářivku se startérem a tlumivkou?
Dvoutrubicová zářivka obsahuje dvě samostatné zářivky zapojené do série, přičemž každá trubice má obvykle vlastní startér a tlumivku. Toto schéma zapojení zářivky s předřadníkem zajišťuje spolehlivý rozběh a rovnoměrné svícení obou trubic. Existuje však možnost úspory nákladů – jedna tlumivka může sloužit pro obě zářivky, pokud jsou použity dva startéry. Takové zapojení dvoutrubicové zářivky snižuje počet součástek a zjednodušuje instalaci.
Tabulka základního zapojení dvoutrubicové zářivky:
| Součástka | Počet na svítidlo | Funkce |
|---|---|---|
| Zářivka | 2 | Vlastní zdroj světla |
| Startér | 2 | Zapaluje elektrický výboj |
| Tlumivka | 1 nebo 2 | Omezovač proudu |
Tip: Při zapojení dvoutrubicové zářivky dbejte na správné barevné značení vodičů a napájení v sérii, aby nedošlo k přetížení tlumivky. Častá chyba je záměna startérů mezi trubicemi, což může způsobit problémy se zapalováním.
Nejčastější chyby při zapojování zářivek a jak se jim vyhnout
Vždy ověřte, zda je zapojení odpovídající schématu daného typu svítidla. Nesprávné připojení startéru nebo použití nesprávné tlumivky vede k blikání nebo nefunkčnosti zářivky. Při výměně zářivky za LED trubici je třeba upravit zapojení, protože LED trubice často vyžadují přímé připojení na 230 V bez předřadníku.
Nejčastější chyby při zapojování zářivek a jak se jim vyhnout
Při zapojování zářivek a zářivkových trubic patří mezi nejčastější chyby nesprávné barevné značení vodičů, které může vést k poškození předřadníku, zářivky nebo celého svítidla. Podle platných norem musí být fázový vodič (L) označen černou, hnědou nebo šedou barvou, neutrální vodič (N) modrou a ochranný zemnicí vodič (PE) žlutozelenou. Překřížení těchto vodičů často způsobuje nefunkčnost nebo zkraty.
Dalším častým problémem je ponechání elektromagnetického předřadníku a startéru při výměně klasické zářivky za LED trubici, která je určena pro přímé připojení na 230 V. Tento nesoulad vede ke blikání, snížení životnosti LED trubice nebo úplné nefunkčnosti svítidla. U elektronických předřadníků je nutné předřadník zcela odstranit nebo odpojit, což by měl provést kvalifikovaný elektrikář.
Nedostatečné vypnutí napětí před manipulací představuje vážné bezpečnostní riziko. Vždy je nutné vypnout jistič a ověřit stav napětí zkoušečkou. Nedodržení tohoto postupu zvyšuje riziko úrazu elektrickým proudem a může způsobit poškození zařízení.
Nevhodné schéma zapojení zářivky s předřadníkem, například nesprávné zapojení tlumivky, startéru nebo kondenzátorů, komplikuje správnou funkci svítidla a může vést k přehřívání či předčasnému selhání komponent. U dvoutrubicových zářivek je důležité dodržet správné zapojení sériově propojených obvodů, kdy každá zářivka má vlastní startér a tlumivku, nebo správně využít společnou tlumivku se dvěma startéry.
- Nesprávné barevné značení vodičů způsobuje zkrat nebo nefunkčnost svítidla.
- Ponechání elektromagnetického předřadníku a startéru při LED trubicích vede k blikání a poškození LED.
- Zapomenutí vypnout napětí před instalací zvyšuje riziko úrazu elektrickým proudem.
- Nesprávné schéma zapojení tlumivky a startéru způsobuje přehřívání a selhání svítidla.
Tip: Při výměně zářivky za LED trubici vždy nejprve odstraňte elektromagnetický předřadník a startér a zkontrolujte barevné značení vodičů podle normy ČSN EN 60446. Tak předejdete nejčastějším chybám a zajistíte bezpečný a spolehlivý provoz svítidla.
Časté dotazy k zapojení a schématům zářivek a zářivkových trubic
Otázka: Jak zapojit LED trubici do staré zářivky?
Odstraňte elektromagnetický předřadník a startér, připojte LED trubici přímo na 230 V podle schématu zapojení zářivky s respektováním polarity vodičů. Po instalaci proveďte funkční test, abyste ověřili správnost zapojení.
Otázka: Jak funguje zapojení zářivky s předřadníkem?
Elektromagnetický předřadník obsahuje tlumivku a startér, které spolu s kondenzátory umožňují zapálení zářivky na 230 V napětí díky napěťovému skoku při startu.
Otázka: Jak vyměnit zářivku za LED trubici?
Vypněte jistič, vyjměte zářivku otočením o 90°, odstraňte elektromagnetický předřadník a startér, poté připojte LED trubici podle schématu a zapněte jistič.
Otázka: Jak zapojit zářivku bez použití startéru?
Použijte elektronický předřadník, který pracuje na vysoké frekvenci (20-60 kHz) a eliminuje potřebu startéru, čímž umožňuje tichý a rychlý start zářivky bez blikání.
Otázka: Jaké jsou nejčastější chyby při zapojování zářivek?
Časté chyby zahrnují nesprávné barevné značení vodičů, ponechání startéru při výměně za LED a nedostatečné vypnutí napájení, což vede k poruchám a riziku úrazu elektrickým proudem.
Otázka: Jak zapojit dvoutrubicovou zářivku?
Každá trubice má vlastní startér a tlumivku zapojené v sérii, nebo se využívá jedno tlumivky se dvěma startéry pro úsporu materiálu a nákladů.
Otázka: Jaký je rozdíl mezi elektromagnetickým a elektronickým předřadníkem?
Elektromagnetický předřadník pracuje na 50 Hz a vyžaduje startér, elektronický předřadník na 20-60 kHz eliminuje blikání a startuje tiše, čímž zvyšuje životnost zářivky.
Otázka: Jak bezpečně zapojit vodiče zářivky?
Fázový vodič má většinou černou nebo hnědou barvu, neutrální modrou a ochranný žlutozelený, vždy vypněte jistič a ověřte beznapěťový stav před manipulací.
Otázka: Jak odstranit předřadník při přechodu na LED trubice?
Elektromagnetický předřadník a startér je nutné kompletně vyjmout z obvodu, tento krok je doporučeno svěřit kvalifikovanému elektrikáři kvůli bezpečnosti.
Otázka: Jaké jsou bezpečnostní zásady při instalaci zářivek?
Před manipulací vždy vypněte jistič, použijte zkoušečku napětí, nevyměňujte zářivky za provozu a staré zářivky likvidujte jako nebezpečný odpad.
Otázka: Jak zapojit LED zářivku přímo na 230 V?
Odstraňte předřadník, připojte fázi a nulák podle schématu zapojení LED trubice na jednu stranu, dodržujte polaritu a bezpečnostní postupy.
Otázka: Jak připojit LED trubici místo klasické zářivky?
Odstraňte startér a předřadník, připojte LED trubici přímo k síti 230 V podle schématu s ohledem na typ napájení a správnou polaritu vodičů.
Otázka: Jaké jsou výhody zapojení LED trubice?
LED trubice spotřebují o 60-80 % méně energie než klasické zářivky a mají životnost 30 000 až 50 000 hodin, což výrazně snižuje náklady na provoz i údržbu.
Otázka: Kdy je vhodné měnit zářivku za LED trubici?
Vhodné je při opotřebení zářivky nebo když chcete výrazně snížit spotřebu energie, vždy s odstraněním elektromagnetického předřadníku a úpravou zapojení podle schématu.
Otázka: Jak postupovat při zapojení dvoutrubicové zářivky?
Zapojte obě zářivky do série, každou se startérem a tlumivkou, nebo použijte společnou tlumivku se dvěma startéry, což šetří materiál i náklady.
