Elektroinstalace v koupelně vyžaduje důsledné dodržování bezpečnostních zón, které určují, kde lze umístit zásuvky a svítidla podle platných norem. Správné rozdělení těchto zón minimalizuje riziko úrazu elektrickým proudem a zajišťuje bezpečný provoz všech elektrických zařízení v prostoru s vysokou vlhkostí. Porozumění bezpečnostním pravidlům je proto klíčové pro bezpečnou a funkční elektroinstalaci koupelny.
🔑 Klíčové body
- Bezpečnostní zóny v koupelně dělíme na zóny 0, 1, 2 a 3 podle ČSN 33 2000-7-701.
- Zóna 0 je prostor vany nebo sprchového koutu, vyžadující krytí IPX7 a bez elektrických zásuvek či spínačů.
- Zóna 1 sahá do výšky 2,25 m a 60 cm od vany s povoleným napětím AC do 12 V a krytím minimálně IPX4.
- Zóna 2 pokračuje do 60 cm vodorovně a až do 3 m výšky, s povolením svítidel s krytím IP44 a zásuvek na bezpečné napětí.
- Zásuvky mimo umývací prostor se instalují minimálně 20 cm od okraje umyvadla a ve výšce nad 1,2 m, s proudovým chráničem 30 mA.
Definice a význam bezpečnostních zón v koupelně
Bezpečnostní zóny v koupelně podle normy ČSN 33 2000-7-701 (edice 2 a 3) definují přesné prostory s různými pravidly pro elektroinstalaci. Zóna 0 představuje vnitřní prostor vany nebo sprchového koutu, kde je přímý kontakt s vodou nejintenzivnější. V této zóně je zakázáno instalovat jakékoli spínače, zásuvky či elektrické spotřebiče, přičemž všechna zařízení musí mít krytí minimálně IPX7, což znamená odolnost proti ponoření do vody.
Zóna 1 zahrnuje prostor nad vanou nebo sprchovým koutem do výšky 2,25 metru nad podlahou a do vodorovné vzdálenosti 60 centimetrů od okraje vany nebo sprchy. V této zóně jsou povolena pouze zařízení napájená bezpečným nízkým napětím (AC do 12 V, DC do 25 V), přičemž zdroj napětí musí být umístěn mimo zóny 0 až 2. Zařízení musí mít minimální krytí IPX4, ideálně IPX5 nebo IP65 při přímém tryskajícím vodě.
Zóna 2 navazuje na zónu 1 vodorovně do 60 centimetrů a rozprostírá se ve výšce od 2,25 metru do stropu, který může být až ve výšce 3 metrů. V této zóně lze instalovat svítidla, ventilátory, elektrická topná tělesa, zásuvky a vypínače na bezpečné malé napětí s minimálním krytím IP44. Zásuvky a vypínače na 230 V jsou zde povoleny pouze s vysokým stupněm ochrany a za podmínky splnění dalších požadavků normy.
Zóna 3 začíná minimálně 2,4 metru vodorovně od okraje vany nebo sprchového koutu. V této zóně lze instalovat běžná elektrická zařízení, zásuvky a svítidla s krytím od IP21 do IP44. Svítidla musí být umístěna minimálně 40 centimetrů nad horním okrajem umyvadla a nejméně 1,8 metru nad podlahou; pokud jsou níže než 1,8 metru, musí být chráněna ochranným košem.
Umývací prostor je definován jako pás stěny nad a pod umyvadlem, kde instalace zásuvek na 230 V není povolena, s výjimkou zásuvek zabudovaných výrobcem do koupelnové skříňky nebo zrcadla určených pro tento účel. Zásuvky musí být umístěny minimálně 20 centimetrů od hranice umývacího prostoru a ve výšce do 1,2 metru nad podlahou, případně těsně u hranice umývacího prostoru ve výšce nad 1,2 metru. Zásuvka pro pračku se obvykle instaluje vedle nebo za pračku se spodní hranou ve výšce přibližně 16 centimetrů nad podlahou, s vlastním jištěním a proudovým chráničem s maximálním vybavovacím proudem 30 mA.

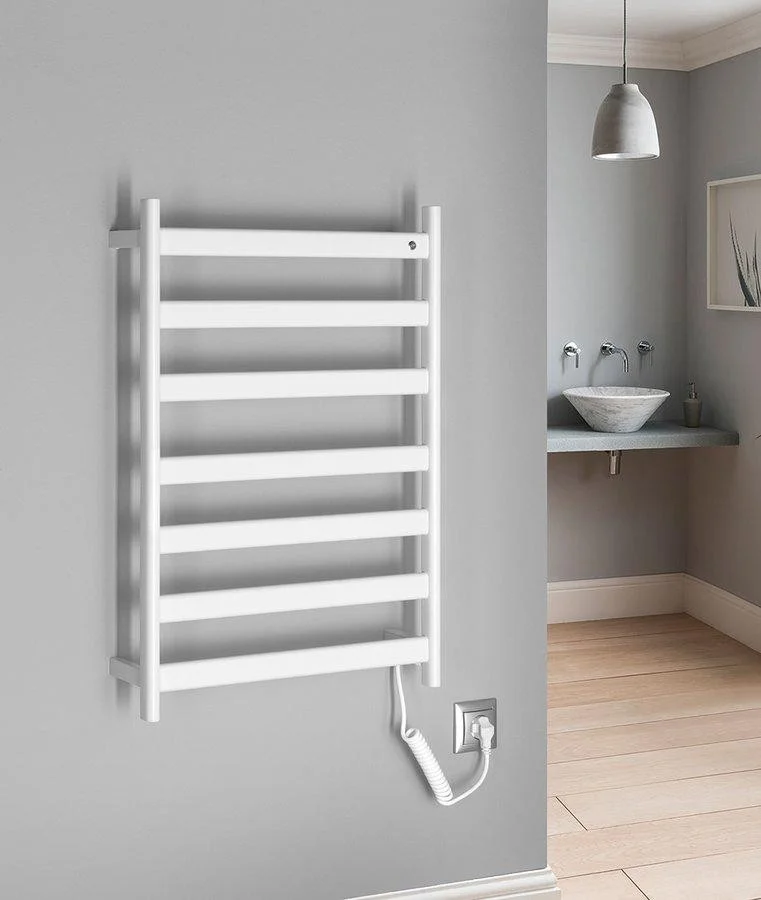

Elektroinstalace v koupelně musí respektovat zvýšenou vlhkost a riziko kontaktu s vodou. Všechny kovové části, jako jsou vana, armatury, topný žebřík nebo potrubí, musí být propojeny ochranným pospojováním vodičem s minimálním průřezem 4 mm², aby se zabránilo nebezpečným rozdílům potenciálů. Zásuvky musí mít samostatný přívod a jistič; například zásuvka pro topný žebřík by měla být jištěna 16A jističem a proudovým chráničem s maximálním reziduálním proudem 30 mA.
V koupelně se často používají SELV systémy (Safety Extra Low Voltage) s napětím do 50 V AC nebo 120 V DC, běžně 12 V či 24 V, napájené oddělovacím transformátorem umístěným mimo zóny 0 až 2. Tato zařízení mají dvojitou nebo zesílenou izolaci a jsou chráněna pojistkami či elektronickými ochranami proti zkratu a přetížení. SELV systémy jsou vhodné pro osvětlení ve sprchových koutech, nad vanou, koupelnové ventilátory, zrcadla s osvětlením a masážní systémy.
Tip: Častou chybou je instalace zásuvek nebo spínačů v zónách 0 a 1 bez odpovídajícího krytí a napájení bezpečným nízkým napětím, což výrazně zvyšuje riziko úrazu elektrickým proudem.
Pro koho se elektroinstalace podle bezpečnostních zón hodí: Tento systém je nezbytný pro každou novou nebo rekonstruovanou koupelnu, kde je třeba zajistit bezpečnost uživatelů a splnit platné normy. Pro koho není vhodný: Pro improvizované nebo dočasné elektroinstalace bez odborného posouzení, které mohou ohrozit bezpečnost a způsobit porušení předpisů.
Dodržování přesného rozdělení bezpečnostních zón a jejich pravidel podle ČSN 33 2000-7-701 je klíčové pro správnou a bezpečnou elektroinstalaci v koupelně. Použití vhodného IP krytí, bezpečného napětí a ochranných prvků, jako jsou proudové chrániče a ochranné pospojování, výrazně snižuje riziko úrazu elektrickým proudem v prostředí s vysokou vlhkostí a častým kontaktem s vodou.
Pravidla pro instalaci zásuvek a vypínačů v jednotlivých zónách
Pravidla instalace zásuvek a vypínačů v koupelnových bezpečnostních zónách vycházejí z platných norem elektroinstalace, které stanovují přesné požadavky na napětí, ochranu proti vodě a umístění zařízení. Správné rozdělení a volba elektroinstalačních prvků v zónách 0 až 3 minimalizují riziko úrazu elektrickým proudem.
Jaké jsou bezpečnostní požadavky pro zařízení v jednotlivých koupelnových zónách?
V zóně 0, která zahrnuje prostor uvnitř vany nebo sprchy, není instalace zásuvek ani vypínačů povolena. Pouze zařízení na bezpečné malé napětí (SELV) s maximálním napětím 12 V a krytím IPX7 lze instalovat, protože musí odolávat ponoření do vody. V zóně 1, která zahrnuje prostor nad vanou nebo sprchou do výšky 2,25 m, jsou povolena zařízení s krytím minimálně IPX4, tedy odolná proti stříkající vodě. Zásuvky zde nejsou přípustné, ale svítidla s takovým krytím lze použít. Zóna 2 umožňuje instalaci svítidel a zásuvek s krytím minimálně IP44, což znamená ochranu proti stříkající vodě ze všech směrů. V této zóně musí být zásuvky chráněny proudovým chráničem o vypínacím proudu 30 mA. Zóna 3 se nachází mimo dosah přímého stříkání a dovoluje použití běžných zařízení s krytím IP21 až IP44.
| Zóna | Povolena zařízení | Max. napětí | Minimální IP krytí | Poznámka |
|---|---|---|---|---|
| SELV osvětlení | 12 V | IPX7 | Žádné zásuvky ani spínače | |
| 1 | Svítidla | 230 V | IPX4 | Zásuvky nepovoleny |
| 2 | Svítidla, zásuvky | 230 V | IP44 | Zásuvky s proudovým chráničem 30 mA |
| 3 | Běžná zařízení | 230 V | IP21 – IP44 | Pokročilejší ochrana dle potřeby |
Jaké jsou instalační zóny elektřiny v koupelně v roce 2026?
Definice bezpečnostních zón elektroinstalace v koupelně podle norem platných v roce 2026 rozděluje prostor na čtyři základní části. Zóna 0 představuje vnitřek vany nebo sprchy, kde platí nejpřísnější omezení a instalují se pouze SELV zařízení s odpovídajícím IP krytím. Zóna 1 sahá do výšky 2,25 m nad vanou a do vzdálenosti 60 cm horizontálně od okraje vany či sprchy. Zóna 2 pokračuje horizontálně o dalších 60 cm a až do výšky 3 m, kde lze instalovat svítidla a zásuvky s vyšším IP krytím, přičemž zásuvky musí být chráněny proudovým chráničem. Zóna 3 leží mimo 2,4 m od vany nebo sprchy a dovoluje použití běžných elektroinstalačních prvků s nižšími požadavky na krytí.
Toto rozdělení zón je zásadní pro bezpečnou elektroinstalaci koupelny a je podloženo normami elektroinstalace, které upřesňují umístění zásuvek a vypínačů vzhledem k riziku kontaktu s vodou.
| Zóna | Umístění v koupelně | Výška (m) | Vzdálenost od vany/sprchy | Poznámka |
|---|---|---|---|---|
| Vnitřek vany nebo sprchy | Do 0 | Přímo uvnitř | Nejvyšší bezpečnostní požadavky | |
| 1 | Okolí vany/sprchy | Do 2,25 | Do 0,6 m | Přísné požadavky na IP krytí |
| 2 | Okolí zóny 1 | Do 3 | Do 1,2 m | Vyšší ochrana, zásuvky s chráničem |
| 3 | Prostor mimo zónu 2 | Nad 3 | Nad 2,4 m | Běžná elektroinstalace |
Tip: Častou chybou při elektroinstalaci koupelny je instalace zásuvek bez odpovídajícího krytí IP nebo bez proudového chrániče 30 mA, což výrazně snižuje bezpečnost. Pro koho není tato problematika vhodná? Pro neodborné zásahy bez znalosti aktuálních norem, které mohou způsobit vážné riziko úrazu. Proto doporučuji vždy konzultovat elektroinstalaci v koupelně s kvalifikovaným elektrikářem.
Správné rozmístění zásuvek a vypínačů s ohledem na umývací prostor a typ koupelny
Správné rozmístění zásuvek a vypínačů v koupelně musí respektovat bezpečnostní zóny a normy elektroinstalace. Umístění zásuvek závisí na velikosti koupelny, typu umývacího prostoru a musí zajistit bezpečnost při běžném používání i provozu spotřebičů, jako je pračka.
Specifika podle typu koupelny
V malé koupelně bývá prostor omezený, proto je zásuvka umístěna minimálně 20 cm od umývacího prostoru a ve výšce od 120 cm, aby nedocházelo ke kontaktu s vodou. Ve velkých koupelnách lze rozložit zásuvky podle funkčních zón, například osobní péče u umyvadla či osvětlení. Při instalaci v koupelně se sprchovým koutem je třeba zásuvky umístit mimo zónu 0 a 1, tedy nejméně 60 cm od sprchy. U vaničky platí obdobná pravidla jako u sprchového koutu, přičemž pozornost je třeba věnovat IP krytí svítidel v okolí. Zásuvka pro pračku se standardně instaluje ve výšce cca 16 cm nad podlahou, aby byla snadno dostupná a splňovala normy elektroinstalace.
| Typ koupelny | Vzdálenost od umývacího prostoru | Výška zásuvek nad podlahou | Poznámka |
|---|---|---|---|
| Malá koupelna | min. 20 cm | od 120 cm | Omezený prostor |
| Velká koupelna | min. 20 cm | od 120 cm | Více funkčních zón |
| Sprchový kout | min. 60 cm od sprchy | podle zóny 2 | Vyšší IP krytí svítidel |
| Koupelna s vanou | min. 60 cm od vany | podle zóny 2 | Stejné bezpečnostní požadavky |
Tip: Při elektroinstalaci v koupelně vždy dodržujte proudový chránič koupelna a správné IP krytí svítidel, aby odpovídaly platným normám elektroinstalace a bezpečnostním zónám koupelna.
Kde je možné umístit zásuvky v koupelně podle platných norem
Zásuvka musí být minimálně 20 cm vzdálena od okraje umyvadla, aby nedošlo k nebezpečnému kontaktu s vodou. Výška zásuvek na hranici umývacího prostoru je obvykle od 120 cm nad podlahou, což odpovídá doporučením bezpečnostních zón koupelna. Vypínače lze instalovat mimo zónu 0 a 1, tedy v bezpečné vzdálenosti od přímého kontaktu s vodou. Pro pračku platí speciální pravidlo – zásuvka je ve výšce přibližně 16 cm nad podlahou, což usnadňuje připojení a je v souladu s normami elektroinstalace koupelna.
Praktické tipy pro správnou elektroinstalaci v koupelně s ohledem na bezpečnostní zóny
Při plánování elektroinstalace dbejte na přesné vymezení bezpečnostních zón koupelna: zóna 0 je přímo ve vaně nebo sprše, zóna 1 se rozšiřuje 2,25 m nad vanu nebo sprchu a zóna 2 pak dalších 60 cm kolem. V zásuvkách a vypínačích v těchto zónách musí být zajištěno odpovídající IP krytí svítidel, minimálně IP44. Proudový chránič koupelna je nezbytný pro zvýšení bezpečnosti a ochranu před úrazem elektrickým proudem. Častou chybou je instalace zásuvek příliš blízko umývacího prostoru, což ohrožuje bezpečnost uživatelů.
Tip: Pro malé koupelny platí přísnější omezení umístění zásuvek, zatímco velké koupelny umožňují větší variabilitu, ale vždy s důrazem na dodržení bezpečnostních zón koupelna. Zásuvky v blízkosti umývacího prostoru musí být vždy alespoň 20 cm vzdálené a ve správné výšce.
Ochranná opatření: proudové chrániče a ochranné pospojování
Proudový chránič představuje klíčový ochranný prvek elektroinstalace v koupelně a musí být vždy s maximálním vybavovacím proudem 30 mA. Tento limit zajišťuje rychlé odpojení napájení při průchodu nebezpečného úniku proudu, čímž chrání uživatele před úrazem elektrickým proudem. Ochranné pospojování pak propojuje kovové části v koupelně, například vanu, armatury a topný žebřík, aby se minimalizovalo riziko elektrického napětí na těchto prvcích. Pro tento účel se používá vodič s minimálním průřezem 4 mm², který musí být pevně a trvale spojen s danými kovovými částmi.
Jaké jsou požadavky na ochranná opatření v koupelnových elektrických zónách
Podle platných norem elektroinstalace koupelna vyžaduje použití proudového chrániče a správné ochranné pospojování zejména v zónách 0, 1 a 2, kde jsou zvýšené požadavky na bezpečnost kvůli přítomnosti vody a vlhkosti. Zásuvky v koupelně je možné instalovat pouze mimo tyto nebezpečné zóny a s odpovídajícím IP krytím svítidel a ochrannými prvky. V roce 2026 platí tyto normy s důrazem na přesné rozdělení bezpečnostních zón koupelna a přísné dodržení požadavků na ochranná opatření, aby se zabránilo nebezpečným situacím. Doporučuji svěřit elektroinstalaci odborníkovi, který zajistí správné provedení všech ochranných prvků.
Moderní technologie a údržba elektroinstalace v koupelně
Moderní technologie v elektroinstalaci koupelny přinášejí vyšší komfort i bezpečnost. Je však nutné vždy respektovat platné normy elektroinstalace a přesné rozdělení bezpečnostních zón koupelna, aby instalace odpovídala požadavkům na IP krytí svítidel a dalších zařízení.
Moderní technologie v koupelnové elektroinstalaci
Chytrá osvětlení a senzory se v koupelně instalují s ohledem na bezpečnostní zóna, kde musí každé zařízení splňovat odpovídající IP krytí svítidel. Například v zóně 0 a 1 jsou povolena pouze svítidla s krytím minimálně IP67, která odolají kontaktu s vodou. Senzory pohybu a dotykové ovladače výrazně zvyšují komfort a bezpečnost, avšak jejich umístění musí odpovídat pravidlům pro elektroinstalace koupelna, aby nedošlo k poškození proudovým chráničem koupelna.
Elektrické podlahové topení v koupelně
Elektrické podlahové topení vyžaduje speciální bezpečnostní zóna a správné elektroinstalace v koupelně, aby se minimalizovalo riziko úrazu elektrickým proudem. Instalace musí být provedena s použitím vhodných izolačních materiálů a proudových chráničů koupelna.
- Používejte pouze certifikované topné kabely s odpovídajícím krytím
- Instalaci provádějte mimo zóny 0 a 1, pokud to norma elektroinstalace neumožňuje
- Provádějte pravidelné revize elektroinstalace minimálně jednou ročně
Tip: Na co si dát pozor: častou chybou je instalace zásuvek v nevhodných zónách bez odpovídajícího krytí, což ohrožuje bezpečnost uživatelů. Pravidelná údržba elektroinstalace a revize elektroinstalace jsou nezbytné pro dlouhodobou bezpečnost koupelny.
Časté dotazy k elektroinstalaci a bezpečnostním zónám v koupelně
Otázka: Jaké jsou základní bezpečnostní zóny v koupelně podle ČSN?
Bezpečnostní zóny v koupelně vymezuje ČSN 33 2000-7-701 jako zóny 0, 1, 2 a 3. Zóna 0 zahrnuje vnitřek vany nebo sprchového koutu. Zóna 1 sahá do výšky 2,25 m a 60 cm od vany nebo sprchy. Zóna 2 pokračuje 60 cm vodorovně a sahá do 3 m výšky. Zóna 3 je prostor mimo zónu 2, minimálně 2,4 m od vany.
Otázka: Kde v koupelně je zakázáno instalovat zásuvky?
Zásuvky nejsou povoleny v zóně 0, tedy přímo ve vaně nebo sprchovém koutu. V zóně 1 jsou zásuvky obecně zakázány s výjimkou speciálních zařízení pod SELV systémem.
Otázka: Jaké minimální IP krytí musí mít svítidla v zóně 1?
Svítidla v zóně 1 musí mít minimálně krytí IPX4, které chrání proti stříkající vodě. Doporučuje se vyšší krytí IPX5 nebo IP65, pokud je vystavena přímému tryskajícímu proudu vody.
Otázka: Jaká je doporučená výška pro instalaci zásuvek u umyvadla?
Zásuvky by měly být instalovány minimálně 20 cm od okraje umyvadla a ve výšce nad 120 cm nad podlahou, aby se minimalizovalo riziko kontaktu s vodou.
Otázka: Jaký proudový chránič musí být použit u zásuvek v koupelně?
V koupelně musí být použit proudový chránič s vybavovacím proudem maximálně 30 mA, který chrání proti úrazu elektrickým proudem.
Otázka: Co je to SELV systém a kde se používá?
SELV (Safety Extra Low Voltage) je systém nízkého bezpečného napětí do 50 V AC nebo 120 V DC. Používá se v zónách 0 a 1 například pro osvětlení a ventilátory, kde je přímý kontakt s vodou pravděpodobný.
Otázka: Jaký průřez vodiče se používá pro ochranné pospojování?
Minimální průřez pro měděné vodiče v ochranném pospojování je 4 mm², což zajišťuje dostatečný proudový průřez pro bezpečnostní funkci.
Otázka: Kde by měla být umístěna zásuvka pro pračku?
Zásuvka pro pračku se umisťuje vedle nebo za pračkou ve výšce přibližně 16 cm nad podlahou a musí mít samostatné jištění.
Otázka: Jak často se doporučuje provádět revizi elektroinstalace v koupelně?
Revize elektroinstalace by měla probíhat minimálně jednou ročně, případně vždy při změně instalace nebo při podezření na závadu.
Otázka: Jaké jsou zásady pro instalaci elektrického podlahového topení v koupelně?
Elektrické podlahové topení musí být instalováno kvalifikovaným elektrikářem podle platných norem, s odpovídajícím jištěním a ochranným pospojováním.
Otázka: Které kovové části v koupelně musí být propojeny ochranným pospojováním?
Kovové části jako vana, armatury, topný žebřík a potrubí musejí být propojeny ochranným pospojováním pro zajištění bezpečnosti.
Otázka: Jaké jsou limity pro umístění svítidel v zóně 3?
Svítidla v zóně 3 musí být umístěna minimálně 40 cm nad horním okrajem umyvadla a 1,8 m nad podlahou, což minimalizuje riziko kontaktu s vodou.
Otázka: Jaké chyby se často dělají při elektroinstalaci v koupelně?
Časté chyby zahrnují nedodržení bezpečnostních zón, instalaci zásuvek v zakázaných místech, použití svítidel s nedostatečným IP krytím a chybějící proudový chránič.
Otázka: Jak začlenit chytrá osvětlení do koupelnové elektroinstalace?
Chytrá osvětlení je nutné vybírat s odpovídajícím IP krytím a instalovat je mimo rizikové bezpečnostní zóny podle ČSN, aby byla zajištěna ochrana proti vodě.
Otázka: Jaký je rozdíl mezi zónami 1 a 2 v koupelně?
Zóna 1 je definována jako prostor do výšky 2,25 m a 60 cm od vany nebo sprchy, kde platí přísnější pravidla. Zóna 2 pokračuje dále 60 cm vodorovně a zasahuje až do 3 m výšky s mírnějšími požadavky.
Praktické tipy pro správnou elektroinstalaci v koupelně s ohledem na bezpečnostní zóny
Při instalaci elektroinstalace v koupelně dodržujte přesně vymezené bezpečnostní zóny, používejte proudové chrániče s vybavovacím proudem 30 mA a instalujte svítidla s odpovídajícím IP krytím. Nepodceňujte ochranné pospojování kovových částí a zásuvky umisťujte mimo nejrizikovější zóny ve správné výšce.
Návod na elektroinstalaci v koupelně podle bezpečnostních zón
Nejprve určete přesné hranice zón podle ČSN, pak vyberte vhodné elektroinstalační prvky s odpovídajícím krytím a jištěním. Zásuvky instalujte mimo zónu 0 a 1, použijte SELV systémy pro zařízení v nejrizikovějších místech. Na závěr proveďte revizi elektroinstalace odborníkem, aby byla zajištěna bezpečnost a dodržení norem.
