Sériová linka RS-232 patří mezi základní prvky elektroinstalace pro komunikaci mezi zařízeními pomocí RS232 kabelu a sériového portu. Její správné zapojení a nastavení ovlivňuje stabilitu přenosu dat, přičemž v některých případech může být vhodnější využít rozhraní RS485 nebo UART. Porozumění funkcím této linky je klíčové pro spolehlivý provoz průmyslových i domácích systémů.
⭐ Zásadní body
- Sériová linka RS-232 přenáší data po jednom bitu za sebou s rychlostmi až 115200 bd.
- Standard RS-232 používá bipolární logické úrovně ±3 až ±15 V s typickým napětím ±12 V.
- Maximální délka kabelu pro rychlost 57600 bd je cca 5 metrů, délka se s rychlostí snižuje.
- Konektory D-Sub Canon DE-9 s 9 piny jsou nejčastěji používané pro RS-232, s piny 2 (RxD), 3 (TxD) a 5 (GND).
- Arduino Uno má jedno hardwarové UART rozhraní, zatímco Arduino Mega až čtyři sériová rozhraní.
Jak funguje elektroinstalace a přenos dat v sériové lince
Elektroinstalace zajišťuje správné vedení signálů v sériové lince, která přenáší data postupně po jednotlivých bitech. Sériová linka komunikuje asynchronně, což znamená, že data jsou přenášena v rámci cyklů začínajících startbitem, následovaných datovými bity, případným paritním bitem a jedním či více stop bity. Tento způsob přenosu umožňuje spolehlivou komunikaci přes sériový port i pomocí standardního RS232 kabelu nebo alternativních protokolů jako RS485.
Princip funkce sériové linky v elektroinstalaci spočívá v převodu digitálních dat na elektrické signály, které jsou přenášeny po pečlivě zapojených vodičích. Baud rate, tedy rychlost přenosu, dosahuje běžně až 115200 bd, což stačí pro většinu průmyslových i laboratorních aplikací. Komunikace probíhá přes UART rozhraní, které řídí načasování jednotlivých bitů bez potřeby zvláštního hodinového signálu. V elektroinstalaci je proto klíčové správné zapojení a stínění kabelů, aby nedocházelo k rušení nebo ztrátě dat.
Elektroinstalace a funkce sériové linky v průmyslových aplikacích
Ve výrobních provozech a automatizaci se sériová linka používá pro propojení řídicích jednotek, senzorů či měřicích přístrojů, kde stabilita a přesnost přenosu dat závisí na kvalitě elektroinstalace a správném nastavení parity a stop bitů.
Standard RS-232: elektrické parametry a konektory
Standard RS-232 definuje elektrické parametry sériové linky s bipolárními napěťovými úrovněmi od ±3 V do ±15 V, přičemž běžně se používá ±12 V. Logická nula je reprezentována napětím v rozsahu +3 V až +15 V, zatímco logická jednička odpovídá napětí mezi −3 V a −15 V. Pro správnou funkci RS-232 je proud omezen na maximálně 20 mA, což chrání zařízení před přetížením a zajišťuje stabilní datový přenos.

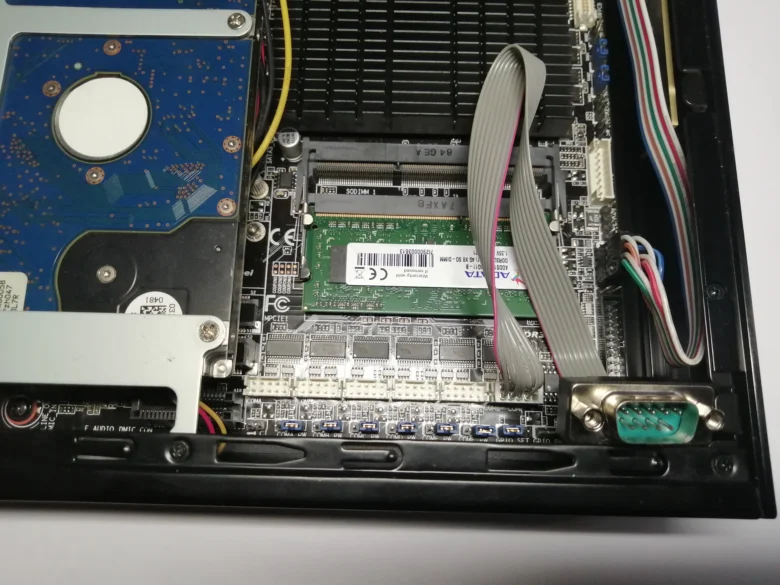

Nejrozšířenějším konektorem v elektroinstalaci sériových linek je Canon DE-9, který obsahuje devět pinů s pevně definovanými funkcemi. Základní zapojení zahrnuje pin 2 pro příjem dat (RxD), pin 3 pro přenos dat (TxD) a pin 5 jako zemnící vodič (GND). Správné zapojení kabelu RS232 je klíčové pro stabilní komunikaci přes sériový port a minimalizuje riziko chyb vznikajících při nesprávném připojení.
| Pin | Funkce | Popis |
|---|---|---|
| 2 | RxD | Příjem dat |
| 3 | TxD | Přenos dat |
| 5 | GND | Zemnící vodič |
Tip: Častou chybou při elektroinstalaci sériových linek je záměna pinů RxD a TxD, což vede k nefunkční komunikaci. Doporučuji vždy ověřit zapojení podle standardu RS-232 a vyhnout se zkratu nebo nesprávnému uzemnění.

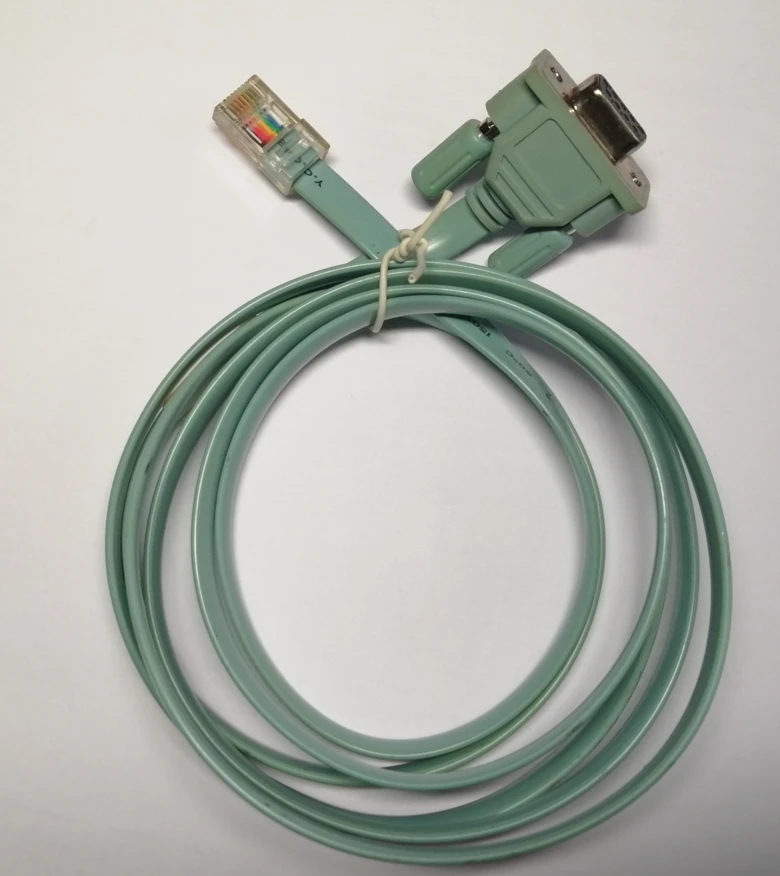

Pro průmyslové aplikace, kde je potřeba delší dosah a vyšší odolnost proti rušení, se často volí RS485 místo RS232. RS232 však zůstává standardem pro jednoduché sériové porty s nižšími nároky na vzdálenost a rychlost. Podrobnější informace o elektroinstalaci a funkci sériové linky můžete najít na eagri.cz.
Jak funguje sériová linka a jak ji zapojit v elektroinstalaci
Sériová linka RS-232 přenáší data po jednotlivých bitech po jednom vodiči pro vysílání (TxD) a jednom pro příjem (RxD). Pro správný přenos je nutné nastavit jednotné parametry, jako jsou baud rate, parita a stopbity, které řídí rychlost a kvalitu datového toku mezi zařízeními s UART rozhraním.
Konfigurace parametrů sériové linky a rychlosti přenosu
Elektroinstalace a správná konfigurace sériové linky jsou klíčové pro spolehlivý přenos dat v průmyslových i hobby aplikacích, například při použití Arduino desek. Parametry jako baud rate, datové bity, stop bity a parita určují rychlost a kvalitu komunikace přes sériový port, a proto je třeba jejich nastavení přizpůsobit konkrétním podmínkám elektroinstalace.
Jak vybrat správnou rychlost přenosu
Rychlost přenosu neboli baud rate je počet bitů přenesených za sekundu. Typické hodnoty se pohybují od 1200 do 115200 bd, přičemž Arduino běžně využívá standardní rychlosti jako 9600 bd nebo 115200 bd. Vyšší rychlost přenosu zkracuje dobu komunikace, ale zároveň snižuje maximální doporučenou délku kabelu – například pro 57600 bd je obvyklá maximální délka kabelu přibližně 5 metrů. Při delší elektroinstalaci sériové linky je proto vhodnější zvolit nižší baud rate, aby byla zajištěna stabilita přenosu.
Nastavení datových bitů, parity a stop bitů
Datový bit určuje počet bitů v jednom přenášeném znaku, obvykle se používá 8 bitů, ale možné jsou i rozsahy od 7 do 9 bitů. Parita slouží ke kontrole chyb a může být nastavena jako žádná, sudá (even) nebo lichá (odd). Stop bit pak signalizuje konec datového rámce a bývá obvykle 1 nebo 2 bity dlouhý. Správná kombinace těchto parametrů ovlivňuje spolehlivost a rychlost sériové linky:
- 8 datových bitů, žádná parita, 1 stop bit – nejčastější nastavení pro běžné aplikace
- 7 datových bitů, sudá nebo lichá parita, 1 stop bit – využívá se tam, kde je potřeba zvýšená kontrola chyb
- 8 datových bitů, žádná parita, 2 stop bity – volba pro pomalejší, ale stabilnější přenos
Tip: Častou chybou je nesoulad nastavení parity a stop bitů na obou koncích sériové linky, což vede k chybám v komunikaci a ztrátě dat. Proto vždy zkontrolujte, že parametry odpovídají na obou zařízeních.
Správné nastavení těchto parametrů umožňuje optimalizovat elektroinstalaci pro sériovou linku a přizpůsobit ji konkrétním požadavkům průmyslových aplikací i domácích projektů s Arduino deskou.
Implementace sériové linky v platformě Arduino
Elektroinstalace a funkce sériové linky v platformě Arduino představují základ pro efektivní sériovou komunikaci v hobby i profesionálních projektech. Pro správné zapojení sériové linky RS232 je důležité znát hardwarové možnosti Arduina a možnosti softwarové emulace.
Hardwarové sériové rozhraní Arduino Uno a Mega
Arduino Uno je vybaveno jedním hardwarovým UART rozhraním, které využívá piny D0 (Rx) a D1 (Tx) pro sériovou komunikaci přes standardní sériový port. Naopak Arduino Mega disponuje čtyřmi hardwarovými sériovými rozhraními Serial1 až Serial4, což umožňuje současné připojení více zařízení přes UART. Každé z těchto rozhraní podporuje standardní parametry jako baud rate, parita a počet bitů, které jsou klíčové pro správnou elektroinstalaci sériové linky a její spolehlivý provoz.
Emulace sériové linky pomocí SoftwareSerial
Knihovna SoftwareSerial umožňuje emulovat sériovou linku na libovolných digitálních pinech Arduino desky, kromě pinů D0 a D1, které jsou vyhrazeny pro hardwarové UART. Tato emulace je vhodná pro projekty, kde je potřeba více než jedno sériové rozhraní, například při připojení RS232 kabelu k dalším zařízením. Při instalaci sériové linky je nutné překřížit vodiče Tx a Rx mezi Arduinem a připojeným zařízením, aby byla komunikace správně směrována. Základní příkazy v Arduino IDE pro nastavení rychlosti přenosu dat (baud rate) a konfiguraci parity umožňují přizpůsobit sériovou linku konkrétním požadavkům projektu.
Tipy pro instalaci sériové linky a její elektroinstalaci:
- Vždy překřížte Tx a Rx vodiče pro správný přenos dat
- Zkontrolujte nastavení baud rate, aby byla na obou zařízeních stejná
- Nepoužívejte piny D0 a D1 pro SoftwareSerial, aby nedocházelo ke konfliktům
- Při použití RS232 kabelu dbejte na správnou úroveň napětí pro Arduino
Tento přístup usnadňuje integraci sériové linky do různých aplikací, od jednoduchých senzorů až po průmyslové systémy s rozhraním RS485.
Konfigurace sériového portu v operačním systému Linux
Konfigurace sériového portu v operačním systému Linux zahrnuje práci se zařízeními reprezentovanými soubory /dev/ttySx, kde x označuje číslo portu, například ttyS0 odpovídá COM1. Nastavení parametrů jako baud rate, parita nebo počet datových bitů se provádí příkazem stty nebo programově pomocí struktury termios. Ta obsahuje klíčová pole c_iflag, c_oflag, c_cflag, c_lflag a c_cc, která definují chování sériové linky při komunikaci přes RS232 kabel.
Zařízení sériového portu v Linuxu
Sériové porty jsou v Linuxu dostupné jako zařízení /dev/ttySx, kde x je číslo portu, například ttyS0 znamená první COM port. Tento systém umožňuje přístup k sériové lince stejně jednoduše jako k běžným souborům. Pro elektroinstalaci a funkci sériové linky v průmyslových aplikacích je tento přístup základní pro správné ovládání a diagnostiku.
Konfigurace portu pomocí stty a termios
Příkaz stty slouží k nastavení parametrů sériového portu, například baud rate, parita, stopbity nebo hardware flow control. Programově se konfigurace provádí přes strukturu termios, která obsahuje pole:
- c_iflag – vstupní nastavení (například parita, přerušení)
- c_oflag – výstupní nastavení (například převod nových řádků)
- c_cflag – ovládání hardwaru (baud rate, datové bity, stopbity)
- c_lflag – lokální nastavení (režimy zpracování vstupu)
- c_cc – speciální řídicí znaky
Systémové funkce tcgetattr a tcsetattr umožňují načtení a uložení těchto nastavení, což je nezbytné pro správnou elektroinstalaci sériové linky RS232 a konfiguraci UART či RS485 komunikace.
Řešení častých problémů a diagnostika sériové komunikace
Řešení častých problémů a diagnostika sériové komunikace vyžaduje pečlivou kontrolu elektroinstalace a nastavení sériové linky. Nesprávné zapojení vodičů, chybná konfigurace parametrů nebo nevhodný kabel často vedou k nestabilní funkci nebo úplnému výpadku komunikace.
Kontrola správného zapojení vodičů
Překřížení vodičů Tx (transmit) a Rx (receive) je nezbytné pro správnou sériovou komunikaci přes RS232 kabel nebo sériový port. Použití správného typu kabelu, například nulového modemu, zajistí, že signály se správně přenášejí mezi zařízeními. Častou chybou je zaměnění Tx a Rx na jedné straně, což vede k nefunkčnosti linky. Propojení nesmí být přímé bez překřížení, protože obě zařízení by jinak vysílala do stejného vodiče.
Diagnostika a testování parametrů přenosu
Pro správnou funkci sériové linky je nutné nastavit správný baud rate, paritu a stop bity. Nesoulad těchto parametrů mezi vysílačem a přijímačem způsobuje chyby v datech a ztrátu komunikace. Diagnostika zahrnuje testování signálů pomocí terminálu nebo specializovaného software a případnou korekci nastavení. Parametry musí odpovídat standardu RS232 nebo RS485 podle použitého rozhraní.
- Kontrola zapojení – ověřte překřížení vodičů Tx a Rx pomocí schématu nebo multimetru
- Ověření kabelu – použijte správný kabel (nulový modem pro RS232) s odpovídající stíněnou kabeláží
- Nastavení parametrů – synchronizujte baud rate, paritu a stop bity na obou stranách spojení
- Test komunikace – spusťte terminálový program a ověřte přenos dat bez chyb
- Měření signálů – použijte osciloskop nebo logický analyzátor k detekci rušení a nesprávných úrovní
Tip: Častou chybou je použití příliš dlouhého kabelu přesahujícího 5 metrů při vysokých rychlostech (například 57600 bd), což způsobuje rušení a ztrátu dat. Pro průmyslové aplikace doporučuji zvážit rozhraní RS485, které lépe odolává rušení a umožňuje delší vedení.
Diagnostika pomáhá odhalit chyby v elektroinstalaci i nesprávné nastavení parametrů, což vede k obnově spolehlivé funkce sériové linky v elektroinstalaci.
Časté dotazy
Co je to sériová linka a jak funguje?
Sériová linka přenáší data po jednom bitu za sebou v asynchronních cyklech se startbitem, datovými bity, paritním a stop bity; typické rychlosti jsou od 1200 do 115200 bd.
Jaké jsou základní elektrické parametry RS-232?
RS-232 používá bipolární napěťové úrovně ±3 až ±15 V, typicky ±12 V, s logickou 0 na +3 až +15 V a logickou 1 na −3 až −15 V; výstupní proud je omezen na 20 mA.
Jaký konektor se nejčastěji používá pro sériovou linku RS-232?
Nejčastější je konektor Canon DE-9 s 9 piny, kde pin 2 je RxD, pin 3 TxD a pin 5 GND.
Jak nastavit rychlost přenosu (baud rate) pro sériovou linku?
Běžné rychlosti jsou 1200, 2400, 4800, 9600, 19200, 38400, 57600 a 115200 bd; maximální délka kabelu pro 57600 bd je cca 5 metrů.
Jak Arduino implementuje sériovou komunikaci?
Arduino Uno má jedno hardwarové UART rozhraní, Arduino Mega až čtyři; emulace sériové linky je možná s knihovnou SoftwareSerial na libovolných pinech kromě D0 a D1.
Jak konfigurovat sériový port v Linuxu?
Sériové porty jsou dostupné jako /dev/ttySx, konfigurace se provádí pomocí příkazu stty a struktury termios s poli c_cflag, c_iflag, c_oflag a c_lflag.
Jaké jsou časté chyby při elektroinstalaci sériové linky?
Nesprávné zapojení Tx a Rx, nesprávná délka kabelu, chybná konfigurace rychlosti, paritních a stop bitů a rušení signálu.
Jak diagnostikovat problémy se sériovou linkou?
Kontrola zapojení vodičů, ověření parametrů přenosu, testování signálů terminálovým programem a měření napětí na linkách.
Jaký je rozdíl mezi UART a USART?
UART je asynchronní rozhraní s vlastním hodinovým signálem, USART navíc podporuje synchronní režim a širší možnosti přenosu.
Jak zvolit správnou délku a rychlost kabelu pro sériovou linku?
Maximální délka kabelu pro rychlost 57600 bd je cca 5 m; vyšší rychlosti vyžadují kratší kabely kvůli rušení a degradaci signálu.
Jaký je rozdíl mezi standardy RS-422 a RS-485 v elektroinstalaci sériových linek?
RS-422 podporuje komunikaci na vzdálenost až 1200 metrů s jedním přijímačem, zatímco RS-485 umožňuje více přijímačů na jedné lince a vzdálenost až 1200 metrů.
Jak správně zapojit kabel RS-232 pro minimalizaci elektromagnetického rušení?
Použijte stíněný kabel s kroucenými páry vodičů a připojte stínění na zem na jedné straně kabelu, aby se snížilo rušení.
Jaký je význam signalizace DTR (Data Terminal Ready) v sériové lince RS-232?
Signalizace DTR informuje zařízení, že terminál je připraven k navázání komunikace, což je důležitý krok před přenosem dat.
Jaké jsou doporučené maximální délky kabelů pro sériové linky RS-232 při různých rychlostech?
Při rychlosti 9600 baudů je doporučená maximální délka kabelu cca 15 metrů, při 115200 baudů se doporučuje zkrátit délku na cca 3 metry.
Jak se provádí testování správné elektroinstalace sériové linky pomocí loopback testu?
Loopback test spočívá v propojení vysílacího a přijímacího pinu na konektoru; pokud zařízení správně přijímá odeslaná data, elektroinstalace je funkční.
