Řídicí systémy představují základní stavební kámen moderní automatizace průmyslu, kde zajišťují přesné řízení technologických procesů. Jejich principy spočívají v propojení senzorů, programovatelných logických automatů a efektivní komunikace, která umožňuje rychlou a spolehlivou reakci na změny v prostředí. Správné pochopení těchto systémů je klíčové pro optimalizaci výroby a zvýšení efektivity.
📝 Hlavní myšlenky
- Řídicí systémy pracují s otevřenou nebo uzavřenou smyčkou řízení, přičemž uzavřená smyčka průběžně upravuje vstupy na základě zpětné vazby.
- Typy systémů SISO a MIMO umožňují řízení jednoho nebo více vstupů a výstupů, přičemž MIMO využívá pokročilé metody jako stavový prostor.
- Senzory jako termočlánky, tenzometry či inerciální jednotky měří fyzikální veličiny a často disponují autodiagnostikou podle standardů ICAO.
- Regulátory zahrnují PLC, mikrokontroléry a vestavěné počítače s algoritmy PID, modelovým a adaptivním řízením.
- Komunikační sítě ARINC 429, CAN bus či Profibus zajišťují bezpečnou a rychlou výměnu dat v reálném čase v řídicích systémech.
Co jsou řídicí systémy a jak fungují?
Řídicí systém je programovatelné zařízení složené z centrální řídicí jednotky a ovládacích panelů, které umožňuje řídit technologické procesy s přesností lepší než 1 %. Centrální jednotka, často specializovaný průmyslový počítač, přijímá pokyny z ovládacích panelů a vysílá příkazy k jednotlivým přístrojům, čímž umožňuje koordinované řízení více zařízení z jednoho místa. Diagnostika poruch a sledování pracovních fází jsou standardní součástí systému, což zajišťuje nepřetržitou kontrolu stavu a bezpečnost provozu.
Základní principy řídicích systémů zahrnují otevřenou a uzavřenou smyčku řízení. Otevřená smyčka pracuje bez zpětné vazby, tedy bez kontroly výsledku, a používá se například u časovačových funkcí v letectví. Uzavřená smyčka naopak průběžně měří výstupní veličinu, porovnává ji s požadovanou hodnotou a upravuje vstupní signály pro minimalizaci odchylky. Typickým příkladem je PID regulátor v regulaci teploty nebo autopilot v letecké dopravě. Řídicí systémy mohou být SISO (Single Input Single Output) pro jednoduché řízení jedné veličiny, nebo MIMO (Multiple Input Multiple Output), které koordinují více vstupů a výstupů současně pomocí pokročilých metod jako stavový prostor či prediktivní řízení.
Klíčové principy otevřené a uzavřené smyčky řízení
- Otevřená smyčka – přenáší pokyny bez zpětné vazby, vhodná pro aplikace s předvídatelným chováním
- Uzavřená smyčka – využívá zpětnou vazbu k automatické korekci řízení, zajišťuje stabilitu a přesnost
- Centrální řídicí jednotka – vyhodnocuje vstupy ze senzorů a řídí proces podle přednastavených algoritmů
- Ovládací panel – slouží k nastavení parametrů, monitorování stavu a diagnostice systému
Řídicí systémy integrují programovatelné logické automaty (PLC), průmyslové protokoly a senzory v průmyslu pro efektivní automatizaci výrobních procesů. Díky nim lze dosahovat vysoké spolehlivosti, přesnosti a bezpečnosti provozu, což je klíčové například v chemickém průmyslu, energetice nebo strojírenství.
Tip: Častou chybou při implementaci řídicích systémů je podcenění redundance senzorů a bezpečnostních prvků, což může vést k výpadkům nebo nesprávnému řízení v kritických situacích.
Pro koho se řídicí systémy hodí: Pro průmyslové provozy vyžadující přesné a spolehlivé řízení technologických procesů s možností vzdálené diagnostiky a automatizace.
Pro koho nejsou vhodné: Pro velmi jednoduché nebo jednorázové aplikace bez potřeby zpětné vazby a složitého řízení, kde by investice do řídicího systému nebyla efektivní.
Hlavní typy řídicích systémů a jejich charakteristiky
Řídicí systémy se dělí na SISO a MIMO podle počtu vstupů a výstupů. SISO (Single Input Single Output) řídí jeden vstup a výstup, často využívá PID regulátory v automatizaci průmyslu, například pro regulaci teploty nebo tlaku. Naopak MIMO (Multiple Input Multiple Output) koordinuje více veličin současně, přičemž využívá pokročilé metody, jako je stavový prostor a prediktivní řízení, což zlepšuje přesnost a efektivitu v komplexních procesech, například v letectví nebo výrobě.
Řídicí systémy mohou pracovat v otevřené nebo uzavřené smyčce. Otevřená smyčka nevyužívá zpětnou vazbu, zatímco uzavřená smyčka komunikuje s procesem přes senzory v průmyslu a umožňuje korekce v reálném čase, což zvyšuje bezpečnostní systémy a spolehlivost řízení.
| Typ systému | Počet vstupů/výstupů | Použití v praxi | Výhody | Nevýhody |
|---|---|---|---|---|
| SISO | 1/1 | Regulace teploty, tlak | Jednoduchost, nízké náklady | Omezená funkčnost |
| MIMO | Více/více | Letectví, komplexní výroba | Vyšší přesnost, efektivita | Složitost, vyšší nároky na řízení |
| Otevřená smyčka | – | Jednoduché procesy | Snadná implementace | Bez zpětné vazby, náchylnost k chybám |
Tip: Při návrhu řídicího systému je nutné zohlednit složitost procesu a požadovanou přesnost. Častou chybou je nevhodný výběr mezi SISO a MIMO, což vede k neefektivnímu řízení a vyšším provozním nákladům. Pro složité výrobní procesy se hodí MIMO, pro jednoduché regulace postačí SISO.
Základní komponenty řídicích systémů a jejich funkce
Řídicí systémy se skládají ze základních komponent, které vzájemně komunikují a zajišťují automatizaci průmyslových procesů. Porozumění jejich principům a funkcím umožňuje efektivní návrh a provoz těchto systémů v praxi.
Senzory a jejich role v měření fyzikálních veličin
Senzory představují nezbytnou součást řídicích systémů, protože měří fyzikální veličiny jako teplota, tlak, poloha či chemické složení s přesností často lepší než ±1 %. Mezi nejpoužívanější typy patří termočlánky (pro měření teplot od −200 °C do +1800 °C), piezoelektrické převodníky tlaku (s rozsahem od 0 do 1000 barů) a inerciální měřicí jednotky (IMU) pro sledování pohybu a orientace. V kritických aplikacích, například v letectví, jsou senzory vybaveny redundancí a autodiagnostikou dle standardů ICAO, což zvyšuje spolehlivost měření. Moderní senzory komunikují přes průmyslové protokoly ARINC 429, CAN bus nebo Profibus a disponují kalibrací zajišťující odolnost vůči elektromagnetickému rušení a extrémním teplotám.
Regulátory a algoritmy PID v řízení procesů
Regulátory v řídicích systémech využívají především PID algoritmy, které kombinují tři složky: proporcionální (P), integrační (I) a derivační (D). PID regulátor vyhodnocuje rozdíl mezi požadovanou hodnotou (referencí) a aktuálním stavem měřeným senzory a podle toho upravuje výstupní signál k pohonům. Tento princip umožňuje dosahovat stabilního řízení s minimálním překmitnutím a rychlou odezvou, což je klíčové například v regulaci teploty, tlaku nebo rychlosti. Regulátory mohou být implementovány v programovatelných logických automatech (PLC), mikrokontrolérech nebo vestavěných počítačích. Bezpečnostně kritické systémy často využívají redundantní architekturu s fail-operational režimem podle norem DO-178C a IEC 61508, zahrnující také kybernetickou ochranu a vzdálenou diagnostiku.
HMI – rozhraní pro ergonomické a bezpečné ovládání

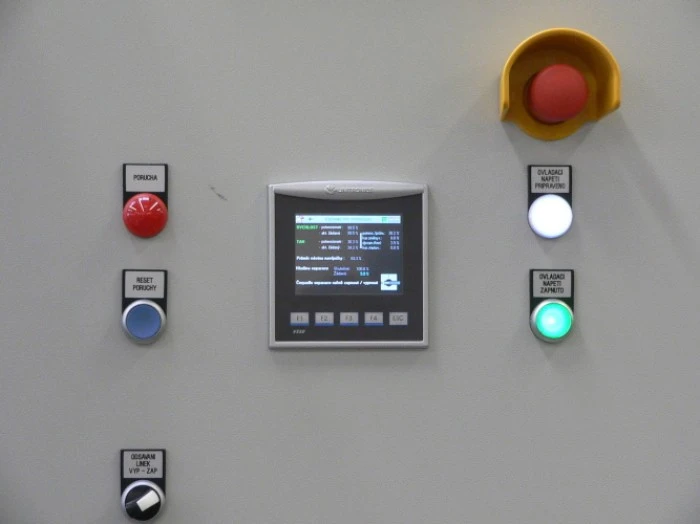

Rozhraní člověk-stroj (HMI) slouží k intuitivnímu a bezpečnému ovládání řídicích systémů. Typické HMI zahrnuje dotykové panely, letové displeje (PFD, MFD, EICAS), head-up displeje a SCADA dashboardy, které zobrazují aktuální stav procesů, alarmy a diagnostické informace v reálném čase. Ergonomický design HMI minimalizuje chyby operátora a zrychluje reakce na nestandardní situace, což je zásadní pro bezpečnostní systémy a efektivitu výroby. Moderní HMI podporují také vzdálený přístup s důrazem na kybernetickou bezpečnost, což umožňuje správu a monitoring systémů na dálku bez rizika narušení provozu.
Komunikační protokoly a sítě v řídicích systémech
Řídicí systémy vyžadují spolehlivou a bezpečnou komunikaci mezi jednotlivými komponentami, jako jsou programovatelné logické automaty, senzory v průmyslu nebo PID regulátory. Pro zajištění efektivního přenosu dat se využívají různé komunikační protokoly a sítě, které kladou důraz na redundanci a kybernetickou bezpečnost v rámci automatizace průmyslu.
Klíčové komunikační protokoly v řídicích systémech
Mezi nejpoužívanější komunikační protokoly patří ARINC 429, který je standardem v leteckém průmyslu a zaručuje bezpečnou komunikaci díky pevně definované struktuře dat. CAN bus se často používá v automobilovém a průmyslovém sektoru pro rychlou a spolehlivou výměnu informací mezi senzory a řídicími jednotkami. Profibus je populární v průmyslových automatizačních sítích pro koordinaci programovatelných logických automatů. Ethernet/IP umožňuje vysokorychlostní a flexibilní komunikaci, vhodnou pro komplexní výrobní linky a integraci bezpečnostních systémů.
| Protokol | Oblast použití | Klíčová vlastnost |
|---|---|---|
| ARINC 429 | Letecký průmysl | Bezpečná a standardizovaná komunikace |
| CAN bus | Automobilový průmysl | Rychlost a robustnost |
| Profibus | Průmyslová automatizace | Široká podpora a spolehlivost |
| Ethernet/IP | Průmyslové sítě | Flexibilita a rychlost |
Redundance a bezpečnost komunikace v řídicích systémech
Redundance je klíčovým prvkem v návrhu řídicích systémů, protože vytváří záložní komunikační cesty, které minimalizují riziko výpadků a zajišťují nepřetržitý provoz. V průmyslových aplikacích se využívá více fyzických i logických cest pro komunikaci, což výrazně zvyšuje spolehlivost řízení procesů. Kybernetická bezpečnost zahrnuje šifrování dat a autentizaci zařízení podle průmyslových standardů, čímž se brání neoprávněnému přístupu a zajišťuje integrita komunikace v řídicích systémech. Tento přístup je nezbytný v moderních technologiích, kde jsou bezpečnostní systémy a průmyslové protokoly vystaveny rostoucím kybernetickým hrozbám.
Programování, ladění a kybernetická bezpečnost řídicích systémů
Programování a ladění PLC a OPLC systémů probíhá v jednotném prostředí, které podporuje různé programovací jazyky a umožňuje efektivní testování včetně simulací PID regulátorů. Kybernetická bezpečnost řídicích systémů je klíčová pro spolehlivost a bezpečnost výrobních procesů, přičemž se uplatňují standardy jako DO-178C a IEC 61508.
Programovací jazyky a nástroje pro PLC a OPLC
Programovatelné logické automaty (PLC) a OPLC se programují převážně v jazycích LAD (Ladder Diagram), FBD (Function Block Diagram) a ST (Structured Text). Vývojáři často využívají softwarová prostředí od výrobců jako Siemens nebo Unitronics, která umožňují integrované ladění a simulace. Tyto nástroje zjednodušují testování funkčnosti i optimalizaci řízení s využitím PID regulátorů a podporují komunikaci v řízení s průmyslovými senzory.
Implementace kybernetické bezpečnosti v řídicích systémech
Kybernetická bezpečnost v řídicích systémech zahrnuje fail-operational návrhy, které zajišťují provoz i při selhání jedné části systému, a redundanci pro zvýšení spolehlivosti. Vzdálená diagnostika umožňuje rychlou identifikaci a řešení problémů bez nutnosti fyzického zásahu. Implementace bezpečnostních systémů musí odpovídat normám DO-178C a IEC 61508, které definují požadavky na vývoj a ověřování softwaru v průmyslové automatizaci.
- Analýza požadavků – vyhodnocení bezpečnostních rizik a funkcí systému
- Návrh programu – volba jazyka a architektury podle typu PLC/OPLC
- Vývoj a simulace – testování programů v integrovaném prostředí s podporou PID regulátorů
- Implementace bezpečnostních prvků – fail-operational a redundance v souladu s normami
- Vzdálená diagnostika – nastavení monitoringu a detekce poruch v reálném čase
Tip: Běžná chyba při implementaci řídicích systémů je podcenění kybernetické bezpečnosti, což může vést k výpadkům nebo únikům dat. Tento přístup se hodí zejména pro náročné průmyslové aplikace, zatímco jednodušší provozy s nízkými bezpečnostními riziky mohou využívat méně komplexní řešení.
Praktické příklady využití řídicích systémů v průmyslu
Praktické příklady využití řídicích systémů v průmyslu ukazují, jak automatizace průmyslu zvyšuje efektivitu a bezpečnost výroby. Razící lis MIOS je vybaven elektrickým lineárním aktuátorem řízeným programovatelným logickým automatem Unitronics, který umožňuje přesnou a rychlou komunikaci v řízení pohybu. Vulkanizační lis SGT1 SUM z Odry využívá bezpečnostní systém Siemens 3RK3, jehož integrace do řídicího systému zajišťuje ochranu obsluhy a stabilní provoz s využitím PID regulátoru pro optimalizaci teploty a tlaku.
Mezi další příklady využití řídicích systémů v automatizaci patří:

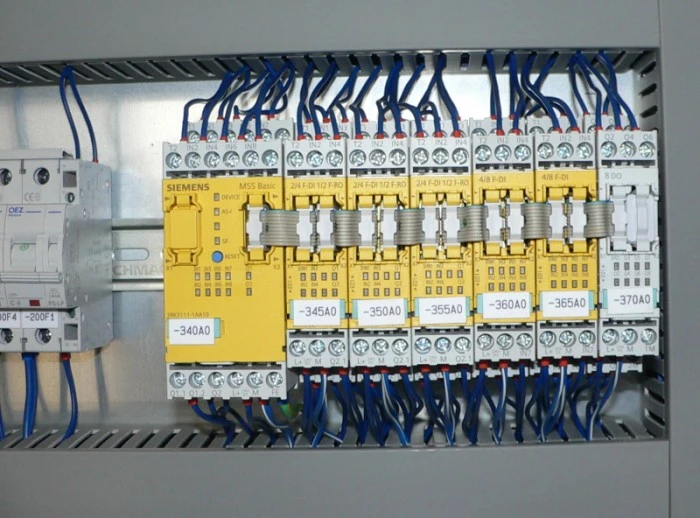

- Linka svařování trnů řízená programovatelnými logickými automaty Siemens
- Senzory v průmyslu monitorující parametry procesu v reálném čase
- Bezpečnostní systémy zabraňující haváriím a výpadkům výroby
Tip: Častou chybou je podcenění správné integrace bezpečnostních systémů, což může vést k neplánovaným odstávkám. Řídicí systémy se hodí zejména pro výrobní linky s vysokými nároky na přesnost a opakovatelnost, méně vhodné jsou pro velmi malé či nepravidelné sériové výroby.
Ekonomické aspekty a vliv řídicích systémů na udržitelnost
Investice do řídicích systémů, jako jsou programovatelné logické automaty a PID regulátory, mají přímý dopad na snížení spotřeby energie a zvýšení energetické efektivity výrobních procesů. Díky přesné komunikaci v řízení a využití senzorů v průmyslu lze optimalizovat provoz zařízení, což vede k nižším emisím a udržitelnějšímu provozu.
Návratnost investic do těchto systémů závisí především na úspoře energie a snížení provozních nákladů. Implementace bezpečnostních systémů zároveň minimalizuje riziko výpadků a havárií, což podporuje stabilitu výroby.
- Snížení spotřeby energie až o 15-30 % díky optimalizaci řízení
- Zrychlení reakce systému na změny prostředí pomocí senzorů v průmyslu
- Ochrana investic díky bezpečnostním systémům a prevenci havárií
- Zvýšení efektivity výroby prostřednictvím automatizace průmyslu
Co jsou řídicí systémy a jaké mají využití v praxi
Řídicí systémy řídí a monitorují průmyslové procesy, zajišťují plynulý chod a snižují energetické ztráty, což má klíčový význam pro udržitelnost a ekonomiku provozu.
Certifikace a standardy řídicích systémů
Vestavěné řídicí systémy v automatizaci průmyslu a bezpečnostních systémech podléhají přísným certifikacím a normám, které garantují jejich spolehlivost a bezpečnost. Norma DO-178C zajišťuje bezpečnost a spolehlivost zejména v leteckém průmyslu, kde je klíčová certifikace software vestavěných systémů. IEC 61508 reguluje funkční bezpečnost a platí široce v průmyslových aplikacích, kde se využívají programovatelné logické automaty a senzory v průmyslu. K dalším důležitým normám patří například ISO 26262 pro automobilový průmysl.
- DO-178C: záruka bezpečného softwaru v letectví
- IEC 61508: standard funkční bezpečnosti průmyslových zařízení
- ISO 26262: bezpečnostní požadavky automobilových řídicích systémů
Tip: Při návrhu řídicích systémů s PID regulátorem a komplexní komunikací v řízení doporučuji konzultovat výběr certifikací s odborníky, aby systém splnil požadavky konkrétního průmyslu. Podrobnosti o certifikacích mimo DO-178C závisí na aplikaci a legislativě daného odvětví.
Časté dotazy
Co je hlavní rozdíl mezi otevřenou a uzavřenou smyčkou řízení?
Otevřená smyčka nevyužívá zpětnou vazbu a řídí proces podle předem definované logiky, zatímco uzavřená smyčka průběžně upravuje vstupy na základě měřených výstupů pro minimalizaci chyby.
Jaký je rozdíl mezi SISO a MIMO řídicími systémy?
SISO řídí jeden vstup a jeden výstup, zatímco MIMO koordinuje více vstupů a výstupů současně, často s využitím metod stavového prostoru a prediktivního řízení.
Jaké senzory se nejčastěji používají v řídicích systémech?
Mezi běžné senzory patří termočlánky, odporové teploměry, tenzometry, piezoelektrické převodníky a inerciální měřicí jednotky (IMU).
Jaké komunikační protokoly jsou standardem v průmyslových řídicích systémech?
Nejčastěji se používají ARINC 429, CAN bus, Profibus, Modbus a Ethernet/IP, které zajišťují robustní a bezpečnou komunikaci v reálném čase.
Jak probíhá programování PLC a OPLC systémů?
Programování probíhá v jednotném prostředí pomocí jazyků jako LAD, FBD a Structured Text, s podporou simulací a ladění pro ověření správné funkce.
Co je to fail-operational návrh v kybernetické bezpečnosti řídicích systémů?
Fail-operational návrh znamená, že systém zůstává plně funkční i při selhání některé komponenty díky redundanci a automatické diagnostice.
Jaké jsou ekonomické přínosy investice do řídicích systémů?
Investice vedou ke zvýšení efektivity výroby, snížení spotřeby energie a následné návratnosti díky úsporám nákladů a vyšší spolehlivosti provozu.
Jaké certifikace jsou důležité pro řídicí systémy v letectví a průmyslu?
Normy DO-178C a IEC 61508 zajišťují bezpečnost, spolehlivost a kybernetickou ochranu vestavěných řídicích systémů.
Jak mohou řídicí systémy přispět k udržitelnosti výrobních procesů?
Řídicí systémy optimalizují spotřebu energie a snižují emise, čímž podporují udržitelný provoz a šetrnější využití zdrojů.
Jaké jsou běžné chyby při implementaci řídicích systémů?
Časté chyby zahrnují nedostatečnou diagnostiku poruch, slabou kybernetickou ochranu, nevhodný výběr komponent a nedostatečné testování systémů.
Jaké jsou tři základní komponenty řídicího systému a jaká je jejich role?
Základní komponenty jsou snímač (měří vstupní veličinu), řídicí jednotka (vyhodnocuje a rozhoduje) a akční člen (provádí změnu v systému).
Jaký je princip zpětnovazebního řízení a proč je klíčový?
Princip spočívá v měření výstupu a jeho porovnání s požadovanou hodnotou; klíčový je pro udržení stability a přesnosti řízení díky korekci odchylek.
Jaké jsou čtyři základní typy řídicích systémů podle struktury?
Typy jsou otevřený systém, uzavřený systém, adaptivní systém a distribuovaný řídicí systém, liší se způsobem řízení a zpětné vazby.
Jaké jsou hlavní kroky při návrhu efektivního řídicího systému?
Kroky jsou analýza požadavků, výběr vhodných komponent, návrh řídicí strategie a testování funkčnosti v simulaci i reálném provozu.
Jaké jsou výhody použití MIMO řídicích systémů v průmyslu?
MIMO systémy umožňují současné řízení více vstupů a výstupů, což zvyšuje efektivitu a přesnost řízení komplexních procesů.
Které průmyslové komunikační protokoly jsou nejčastěji využívány pro integraci řídicích systémů?
Nejčastější jsou Modbus, Profibus, EtherCAT a OPC UA, které zajišťují spolehlivou a rychlou komunikaci mezi zařízeními.
Jak lze pomocí řídicích systémů optimalizovat energetickou spotřebu ve výrobních procesech?
Řídicí systémy monitorují a regulují spotřebu energie v reálném čase, což umožňuje snížit plýtvání a zlepšit celkovou energetickou efektivitu až o 15 %.
Jaké jsou běžné chyby při implementaci řídicích systémů a jak jim předejít?
Časté chyby jsou nedostatečná analýza požadavků, špatný výběr komponent a nedostatečné testování; předejít lze důkladným plánováním a validací.
