Správné schéma zapojení zásuvek v domácí elektroinstalaci zajišťuje nejen funkčnost, ale i bezpečnost celého systému. Klíčové je porozumět paralelnímu propojení zásuvek a barevnému značení vodičů, které usnadňuje orientaci a minimalizuje riziko chyb při montáži. Dodržování přesných pravidel elektroinstalace výrazně snižuje riziko poruch a elektrických nehod.
Stručně a jasně
- Domácí elektrická zásuvka má tři vodiče: fázový (L), nulový (N) a ochranný (PE) s průřezem minimálně 2,5 mm².
- Fázový vodič je obvykle hnědý, nulový modrý a ochranný zelenožlutý podle barevného značení.
- Při montáži je nutné použít vhodné nástroje: odizolovač, šroubovák, kleště a multimetr pro kontrolu.
- Před zapojením zásuvek vždy vypněte proud a ověřte bezpečnost pomocí měření napětí.
- Propojování zásuvek v sérii a paralelně vyžaduje správné dimenzování vodičů a upevnění kontaktů pro bezpečný provoz.

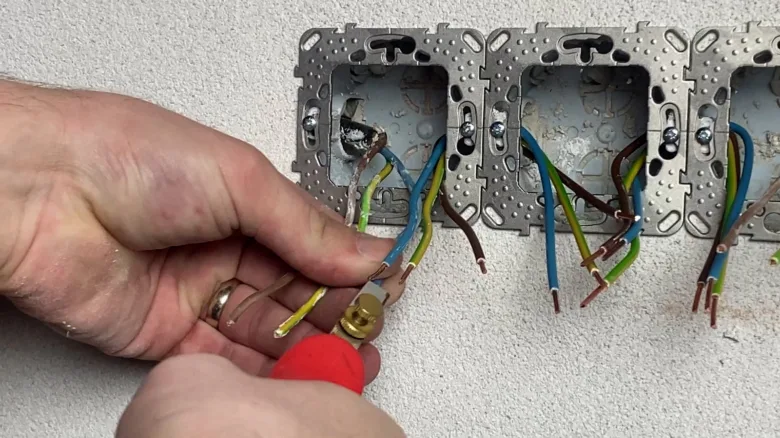

Jak správně zapojit zásuvku podle barevného značení vodičů
Jak správně zapojit domácí zásuvku podle barevného značení vodičů
Elektrická zásuvka v domácí elektroinstalaci obsahuje tři základní vodiče: fázový, nulový a ochranný. Fázový vodič má hnědou barvu a jeho průřez zpravidla činí 2,5 mm², nulový vodič je modrý a ochranný vodič zelenožlutý. Podle normy elektroinstalace se tyto vodiče připojují do zásuvky takto: fázový vodič vlevo (označený L), ochranný vodič uprostřed (PE) a nulový vodič vpravo (N).
Správné zapojení zásuvky vyžaduje přesné přiřazení barev ke svorkám, přičemž je nutné ověřit skutečné zapojení měřením, zejména u starších instalací, kde barevné značení nemusí odpovídat normě. Průřez vodičů musí odpovídat zatížení obvodu a použití jističů s chrániči zajistí bezpečnost elektroinstalace.
- Fázový vodič (hnědý) přenáší proud a je klíčový pro napájení zásuvky
- Nulový vodič (modrý) slouží k návratu proudu do rozvodné sítě
- Ochranný vodič (zelenožlutý) zajišťuje bezpečné uzemnění a ochranu před úrazem elektrickým proudem
Jak zapojit zásuvku s 4 vodiči správně
Při zapojení zásuvky s čtyřmi vodiči (například 400V zásuvky) je třeba kromě standardních vodičů připojit i další fázi, přičemž barevné značení a rozložení svorek vychází z příslušného schématu elektroinstalace. Vždy je nutné dbát na správný průřez vodičů a použití vhodných jističů.
Jak bezpečně vypnout a otestovat proud před zapojením zásuvek
Před zahájením montáže zásuvek vždy vypněte jistič v rozvaděči, který chrání obvod zásuvek, aby došlo k úplnému odpojení elektrického proudu v dané větvi. Poté ověřte, že na vodičích skutečně není napětí, a to pomocí digitálního multimetru nastaveného na měření střídavého napětí (AC). Multimetr by měl ukázat hodnotu 0 V nebo maximálně do 1 V, což potvrzuje bezpečné odpojení. Beznapěťová zkoušečka může sloužit jako doplňkový prostředek, avšak její spolehlivost je nižší, protože nemusí vždy správně indikovat přítomnost napětí, zejména u vodičů s nízkým proudem.
Při kontrole vypnutí proudu postupujte takto:
- Vypněte jistič příslušného obvodu zásuvek v hlavním rozvaděči
- Nastavte multimetr na měření AC napětí v rozsahu minimálně 230 V
- Přiložte měřicí hroty multimetru mezi fázový vodič (L) a nulový vodič (N) a ověřte nulové napětí
- Zkontrolujte také mezi fázovým vodičem (L) a ochranným vodičem (PE)
- Použijte beznapěťovou zkoušečku jako sekundární kontrolu, ale nespoléhejte se na ni jako na jediný test
- Používejte izolační rukavice a nářadí s izolovanými rukojeťmi během celé práce
Tip: Častou chybou je spoléhání se pouze na beznapěťovou zkoušečku, která nemusí detekovat napětí v případě špatného kontaktu nebo slabého proudu. Proto je nezbytné vždy použít multimetr jako hlavní ověřovací nástroj.
Dodržování těchto kroků platí jak pro paralelní zapojení zásuvek, tak pro zapojení zásuvky s fázovým, nulovým a ochranným vodičem (L, N, PE). Správné ověření vypnutí napětí minimalizuje riziko úrazu elektrickým proudem a zajišťuje bezpečné pracovní podmínky.
Pro koho se tento postup hodí: Pro všechny, kdo provádějí montáž nebo opravy zásuvek v domácí elektroinstalaci s běžným napětím 230 V. Není vhodný pro práce na průmyslových nebo speciálních elektrických instalacích s vyšším napětím, kde je nutná odborná kvalifikace a speciální vybavení.
Dodržujte platné normy a v případě pochybností kontaktujte kvalifikovaného elektrikáře.
Jaké nástroje a materiály použít pro instalaci zásuvek
Pro správné zapojení zásuvek v domácí elektroinstalaci je nezbytné použít vhodné nástroje a materiály, které zajistí bezpečnost elektroinstalace a dlouhodobou spolehlivost. Kabel CYKY J s průřezem vodičů minimálně 2,5 mm² je standardem pro zásuvkové obvody, protože zvládá potřebný proudový odběr. Montáž zásuvek vyžaduje pevné a bezpečné propojení vodičů, k čemuž se ideálně hodí bezšroubové svorky Wago, které minimalizují riziko uvolnění spojů.
Schéma a postup zapojení zásuvek v domácnosti
Kromě kabelu a svorek budete potřebovat základní nástroje: šroubovák pro upevnění zásuvek a montážních krabic, kleště a odizolovač pro správné zpracování vodičů. Izolační páska slouží k doizolování spojů a ochraně proti mechanickému poškození. Montážní krabice musí odpovídat typu zdi a počtu zásuvek v řadě, což je důležité při paralelním zapojení zásuvek.
- Kabel CYKY J s průřezem 2,5 mm² pro zásuvkovou elektroinstalaci
- Bezšroubové svorky Wago pro pevné a bezpečné spojení vodičů
- Šroubovák vhodný k typům šroubů u zásuvek a krabic
- Kleště a odizolovač pro přesné očištění vodičů
- Montážní krabice odpovídající typu stěny a počtu zásuvek
- Izolační páska pro ochranu spojů
Tip: Častou chybou je použití vodičů s nedostatečným průřezem, což může vést k přehřívání a ohrožení bezpečnosti elektroinstalace. Pro koho se to hodí: základní domácí elektroinstalace; pro složitější rozvody s vyšším odběrem volte vždy konzultaci s odborníkem.
Jak zapojit více zásuvek v sérii a paralelně v domácí elektroinstalaci
Pro správné zapojení více zásuvek v domácí elektroinstalaci je klíčové pochopit rozdíl mezi paralelním a sériovým zapojením. Toto rozhodnutí ovlivní bezpečnost elektroinstalace, správný průřez vodičů a funkčnost celé soustavy.
Paralelní zapojení zásuvek
Paralelní zapojení zásuvek znamená, že každá zásuvka je připojena přímo k hlavnímu přívodu samostatnými vodiči s průřezem 2,5 mm². Tento způsob zajišťuje, že porucha nebo vytížení jedné zásuvky neovlivní ostatní. Paralelní zapojení zásuvek je standardní metoda v domácí elektroinstalaci kvůli své spolehlivosti a bezpečnosti.
| Vlastnost | Paralelní zapojení | Sériové zapojení |
|---|---|---|
| Průřez vodičů | 2,5 mm² | často menší |
| Bezpečnost | Vysoká | Nízká |
| Doporučené pro zásuvky | Ano | Ne |
Sériové zapojení zásuvek a jeho rizika
Sériové zapojení zásuvek znamená, že zásuvky jsou spojeny jedna za druhou po proudu, což může způsobit přetížení a výpadky při zátěži. Tento způsob není vhodný pro domácí elektroinstalaci zásuvek, protože zvyšuje riziko poruch a ohrožuje bezpečnost. Navíc sériové zapojení komplikuje montáž zásuvek a správné barevné značení vodičů.
Tip: Pro správné zapojení více zásuvek doporučuji využít paralelní schéma s jasným barevným značením vodičů a dodržet minimální průřez vodičů 2,5 mm² pro bezpečnost elektroinstalace.
Jaké jsou typy elektroinstalací a jejich vliv na zapojení zásuvek
Elektroinstalace zásuvek v domácnosti se liší podle typu sítě, což zásadně ovlivňuje bezpečnost a správný postup zapojení. Hlavní rozdíl spočívá v uspořádání vodičů, zejména v tom, zda jsou ochranný a nulový vodič spojeny do jednoho vodiče, nebo vedeny odděleně.
Elektroinstalace TN-C
Systém TN-C kombinuje ochranný (PE) a nulový (N) vodič do jednoho vodiče PEN, který plní obě funkce současně. Tento typ instalace se vyskytuje především ve starších objektech a představuje zvýšené riziko úrazu elektrickým proudem. Porucha vodiče PEN může způsobit nebezpečné napětí na kovových částech zásuvek a spotřebičů. Při zapojení zásuvky v TN-C instalaci je nezbytné použít vodiče s průřezem minimálně 2,5 mm² a zajistit správné jištění, aby se minimalizovalo riziko přetížení.
- PEN vodič plní současně funkci ochranného a nulového vodiče
- Zvýšené nebezpečí úrazu elektrickým proudem při poruše PEN vodiče
- Nevhodné pro paralelní zapojení zásuvek bez odpovídajícího jističe a chrániče
Elektroinstalace TN-S a TN-C-S
Elektroinstalace TN-S a TN-C-S mají oddělené vodiče PE (ochranný) a N (nulový), což výrazně zvyšuje bezpečnost a spolehlivost domácí elektroinstalace. TN-S používá samostatné vodiče PE a N od zdroje až k zásuvkám, zatímco TN-C-S kombinuje vodič PEN v části sítě a dále jej rozděluje na samostatné PE a N vodiče v rozvaděči. Pro správné zapojení zásuvek je nutné dodržet barevné značení vodičů (hnědá/černá/šedá pro L, modrá pro N, zelenožlutá pro PE) a použít vodiče s průřezem 2,5 mm² pro zásuvky a 4 mm² pro hlavní přívod.
- Oddělené vodiče PE a N snižují riziko elektrického úrazu a zvyšují spolehlivost ochrany
- Umožňují bezpečné paralelní zapojení více zásuvek a montáž zásuvek s více vodiči
- Usnadňují kontrolu a údržbu elektroinstalace díky jasnému rozlišení vodičů
Tip: Častou chybou je záměna vodičů PE a N, což může způsobit nefunkčnost proudového chrániče nebo nebezpečné napětí na kovových částech zásuvky. Při zapojení je proto nutné vždy ověřit správnost vodičů měřením.
Elektroinstalace TN-C je dnes vhodná pouze pro starší objekty a nevhodná pro nové byty či rekonstrukce, kde se doporučuje systém TN-S nebo TN-C-S kvůli vyšší bezpečnosti a kompatibilitě s moderními jistícími prvky. Pro nové instalace platí norma ČSN 33 2000-4-41, která preferuje oddělené PE a N vodiče.
Instalace zásuvek v různých typech místností
Instalace zásuvek v různých typech místností vyžaduje dodržení přísných bezpečnostních pravidel a správné krytí podle českých norem. Zásuvky v koupelně musí mít minimální krytí IP44, které zajišťuje ochranu proti vodním stříkancům a vlhkosti. V kuchyni je nezbytné zásuvky instalovat mimo přímý dosah vody, aby se minimalizovalo riziko úrazu elektrickým proudem. Venkovní zásuvky musí být voděodolné a vybavené vhodným krytím, které odpovídá povětrnostním podmínkám.
Při montáži zásuvek je třeba dbát na správné barevné značení vodičů, dodržení průřezu vodičů a použití jističů a chráničů pro bezpečnost elektroinstalace. Paralelní zapojení zásuvek je běžné, ale musí respektovat maximální zatížení obvodu.
- Zásuvky v koupelně vyžadují krytí IP44 pro ochranu proti vodě.
- V kuchyni se vyhýbejte instalaci zásuvek v blízkosti dřezu nebo varné desky.
- Venkovní zásuvky musí být voděodolné a bezpečně ukotvené.
Schéma a postup zapojení zásuvek v domácnosti
Pro správné zapojení zásuvky v bytě krok za krokem je nezbytné znát schéma zapojení zásuvek v domácí elektroinstalaci a postupovat podle platných norem, které stanovují zásady správného propojení vodičů a ochrany.
Časté chyby a závady při zapojení zásuvek a jak je řešit
Nejčastější chyby při zapojení zásuvek v domácí elektroinstalaci mohou vážně ohrozit bezpečnost i funkčnost celého systému. Správná montáž zásuvek včetně dodržení barevného značení vodičů a správného průřezu kabelů je zásadní pro prevenci přehřívání, jiskření a dalších závad.
Uvolněné kontakty a jejich důsledky
Uvolněné kontakty způsobují nekvalitní elektrické spojení, které vede k lokálnímu přehřívání zásuvek a riziku jiskření. Tento stav může vyústit v požár nebo trvalé poškození elektroinstalace. Při montáži zásuvek je proto nezbytné pevně utáhnout všechny šroubové spoje, zejména u vodičů s průřezem 2,5 mm² a větším. Pravidelná kontrola dotažení kontaktů je nutná, protože vibrace a teplotní změny mohou způsobit jejich uvolnění.
Tip: Při zapojení zásuvky s více vodiči (například fázový, nulový, ochranný a přepínací vodič) věnujte zvýšenou pozornost dotažení každého vodiče, aby nedocházelo k uvolnění během provozu, což je častá příčina přehřívání.
Nesprávné barevné značení vodičů
Nesprávné barevné značení vodičů vede k chybnému zapojení, které ohrožuje bezpečnost a může způsobit poruchy spotřebičů nebo selhání jističů. Podle platné normy ČSN EN 60446 platí: fázový vodič (L) má barvu hnědou, černou nebo šedou, nulový vodič (N) je modrý a ochranný vodič (PE) žlutozelený. Ve starších instalacích se může barevné značení lišit, proto je vždy nutné ověřit funkčnost a správnost zapojení měřením napětí a kontinuity vodičů.
- Nesprávné barevné značení ztěžuje revize a může vést k nebezpečným záměnám fázového a nulového vodiče
- Před zapojením zásuvek vždy ověřte barvu vodičů a jejich funkci pomocí vhodného měřicího přístroje
Nedodržení průřezu vodičů a jeho následky
Použití vodičů s nedostatečným průřezem (méně než 2,5 mm² u zásuvek) vede k přetížení, zvýšenému odporu a následnému zahřívání kabelů. Hlavní přívod do zásuvkových obvodů by měl mít minimálně průřez 4 mm², aby zajistil bezpečné jištění a provoz. Nedostatečný průřez vodičů je častou příčinou vypínání jističů a zkratu.
Nesprávné zapojení ochranného vodiče
Chyby při připojení ochranného vodiče (PE) mohou způsobit nefunkčnost ochrany proti úrazu elektrickým proudem. Ochranný vodič musí být pevně připojen k zemnícímu kontaktu zásuvky a nesmí být zaměňován s nulovým vodičem. V sítích TN-C, kde je vodič PEN kombinovaný, je nutné dbát na správné oddělení ochranného a nulového vodiče při modernizaci elektroinstalace.
Časté provozní závady a jejich řešení
Varovné příznaky závad zásuvek zahrnují:
- Zvýšené zahřívání zásuvky nebo vidlice nad 40 °C
- Žloutnutí nebo tavení plastového krytu zásuvky
- Jiskření nebo praskání při zasunutí vidlice
- Opakované vypínání jističe nebo proudového chrániče při zapojení spotřebiče
V případě těchto příznaků zásuvku okamžitě nepoužívejte, odpojte spotřebič a objednejte kontrolu kvalifikovaným elektrikářem.
Pro koho se to hodí a pro koho NE
Správné zapojení zásuvek podle platných norem a schémat je vhodné pro všechny domácnosti a rekreační objekty s moderní elektroinstalací. Naopak pro starší instalace s kombinovaným vodičem PEN nebo bez ochranného vodiče je nezbytné nejprve provést revizi a případnou modernizaci, protože jednoduché zapojení zásuvek bez těchto úprav může vést k vážným bezpečnostním rizikům.
Pro bezpečnou a spolehlivou elektroinstalaci zásuvek doporučuji vždy používat správné schéma zapojení, dodržovat barevné značení a průřezy vodičů, a zajistit funkční jištění a proudové chrániče. Při připojování zásuvky prodlužovačky dbejte na pevné a správné propojení vodičů podle schématu, aby se zabránilo přehřívání a trvalým závadám.
Časté dotazy
Jak správně zapojit zásuvku s fázovým, nulovým a ochranným vodičem?
Fázový vodič je obvykle hnědý, nulový modrý a ochranný zelenožlutý; vodiče se připojují do odpovídajících svorek zásuvky s průřezem minimálně 2,5 mm².
Jak ověřit, že je elektroinstalace před prací vypnutá?
Vypněte jistič a použijte multimetr nebo beznapěťovou zkoušečku k ověření absence napětí na vodičích.
Jaké materiály jsou vhodné pro instalaci zásuvek?
Použijte kabely CYKY J s průřezem 2,5 mm², bezšroubové svorky Wago, montážní krabice a izolační pásku.
Je možné zapojit zásuvky v sérii?
Sériové zapojení zásuvek není doporučeno kvůli riziku přetížení a výpadků; preferuje se paralelní zapojení s vodiči 2,5 mm².
Jaká opatření platí pro zásuvky v koupelně?
Zásuvky v koupelně musí mít krytí minimálně IP44 a být umístěny mimo přímý dosah vody pro bezpečnost.
Jaké jsou nejčastější chyby při zapojení zásuvek?
Uvolněné kontakty, nesprávné barevné značení a nedostatečné upevnění vodičů vedou k přehřívání a jiskření.
Jak správně propojit více zásuvek v domácí elektroinstalaci?
Použijte paralelní zapojení s vodiči o průřezu minimálně 2,5 mm² a zajistěte pevné uchycení vodičů ve svorkách.
Jaký je rozdíl mezi elektroinstalací TN-C a TN-S?
TN-C spojuje ochranný a nulový vodič do jednoho PEN, zatímco TN-S má vodiče PE a N oddělené, což zvyšuje bezpečnost.
Jaké nástroje potřebuji pro montáž zásuvky?
Šroubovák, odizolovač, kleště, multimetr a bezšroubové svorky jsou základní nástroje pro bezpečnou instalaci.
Jaké bezpečnostní zásady dodržovat při práci s elektroinstalací?
Vždy vypněte proud, používejte ochranné pomůcky a ověřte vypnutí pomocí přístrojů před zapojením zásuvek.
Jak zapojit zásuvku s 4 vodiči správně?
Při zapojení zásuvky se 4 vodiči je třeba připojit fázi, nulák, ochranný vodič a další vodič podle typu zásuvky, například pro 400V zásuvku, přičemž každý vodič má své specifické místo v svorkovnici podle barevného značení.
Je možné zapojit zásuvku bez nulového vodiče?
Zapojení zásuvky bez nulového vodiče není standardní a může být nebezpečné; v některých specifických instalacích TN-C je však možné použít kombinovaný PEN vodič, ale vždy je nutné dodržovat platné normy a bezpečnostní předpisy.
