Správné schéma zapojení domovního rozvaděče v bytě zajišťuje bezpečný a spolehlivý elektrický rozvod. Klíčovou roli hrají jističe, chrániče i přepěťová ochrana SPD, které chrání elektroinstalaci i uživatele před riziky. Přesné dodržení norem je nezbytné pro bezproblémový provoz a bezpečnost domácnosti.
💡 Klíčové informace
- Domovní rozvaděč slouží jako hlavní kontrolní bod elektroinstalace v bytě a obsahuje jističe a proudové chrániče.
- Velikost rozvaděče by měla obsahovat rezervu 25-40 % modulů pro budoucí rozšíření.
- Každý světelný a zásuvkový okruh musí mít samostatný proudový chránič s citlivostí 30 mA.
- Přepěťová ochrana typu SPD se umisťuje co nejblíže vstupu do rozvaděče pro maximální účinnost.
- Montáž a zapojení rozvaděče musí provádět kvalifikovaný elektrotechnik s revizí a schválením podle ČSN 33 2130.
Jak sestavit a zapojit domovní rozvaděč v bytě krok za krokem
Jak správně zapojit domovní rozvaděč v bytě vyžaduje systematický přístup zahrnující plánování rezervy modulů, správné osazení jističů a proudových chráničů s ochranou 30 mA a instalaci přepěťové ochrany SPD. Tento návod na zapojení bytového rozvaděče krok za krokem vám poskytne detailní postup včetně doporučených schémat zapojení.
Příprava a plánování zapojení
Před samotnou instalací domovního rozvaděče v bytě je nezbytné počítat s rezervou 25-40 % volných DIN modulů pro budoucí rozšíření elektroinstalace. Rozvodnice by měla mít dostatečnou kapacitu pro plánované okruhy, které zahrnují osvětlení, zásuvky a spotřebiče. Sestavte podrobný seznam okruhů podle funkce i zatížení, což pomůže správně dimenzovat jističe a proudové chrániče. Rezerva modulů a správné plánování usnadní pozdější úpravy bez nutnosti výměny celé rozvodnice.
| Typ modulu | Počet modulů | Doporučené použití |
|---|---|---|
| Jistič | 6-12 | Ochrana okruhů proti přetížení a zkratu |
| Proudový chránič 30 mA | 1-2 | Ochrana osob před úrazem elektrickým proudem |
| Přepěťová ochrana SPD | 1 | Ochrana elektroinstalace před přepětím |
Postup zapojení jističů a chráničů
Jističe slouží k ochraně bytové elektroinstalace proti přetížení a zkratu a musí být zvoleny podle dimenzování vodičů a zatížení okruhu. Proudový chránič 30 mA je klíčový prvek, který chrání osoby před úrazem elektrickým proudem. Při zapojení se chránič připojuje tak, aby monitoroval všechny fáze daného okruhu. Správné schéma zapojení rozvaděče vyžaduje, aby proudový chránič byl umístěn před jednotlivými jističemi okruhů, což zajišťuje komplexní ochranu. Doporučuji jednofázové proudové chrániče pro běžné bytové instalace.
Zapojení přepěťové ochrany (SPD)
Přepěťová ochrana SPD se instaluje co nejblíže vstupu do domovní rozvodnice, aby minimalizovala riziko přepětí vznikajícího například bleskem nebo spínáním. Tento modul chrání celou elektroinstalaci bytu před škodlivými přepětími, která mohou poškodit spotřebiče a rozvodné prvky. SPD se zapojuje mezi fázový vodič a zemnění a musí odpovídat specifikacím rozvaděče a dimenzování elektroinstalace. Umístění SPD v domovní rozvodnici je klíčové pro efektivní ochranu.
Tip: Častou chybou je poddimenzování rozvaděče bez dostatečné rezervy modulů, což vede k nutnosti zásadních oprav při budoucích změnách elektroinstalace. Tento návod na zapojení bytového rozvaděče krok za krokem pomáhá těm, kdo chtějí elektroinstalaci připravit opravdu kvalitně, zatímco méně zkušeným doporučuji konzultaci s odborníkem kvůli bezpečnosti a platným normám.

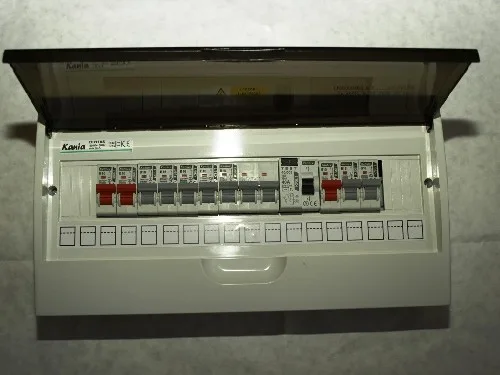

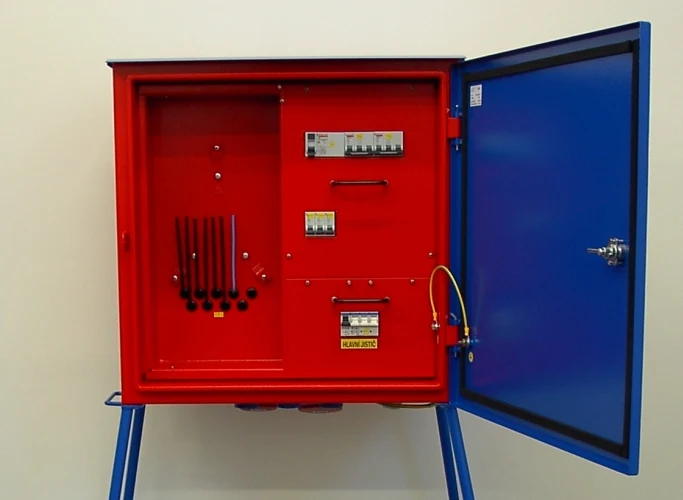

Jaké jsou základní komponenty a jejich funkce v bytovém rozvaděči
Pro správné fungování bytové elektroinstalace je klíčové znát základní komponenty domovního rozvaděče a jejich funkce. Následující podkapitoly vysvětlí, jaké prvky obsahuje běžná domovní rozvodnice, jak je správně zapojit a jak dimenzovat jednotlivé okruhy podle platných předpisů.
Jaké jsou hlavní komponenty bytového rozvaděče a jejich funkce?
Bytový rozvaděč zahrnuje několik základních prvků. Jističe zajišťují ochranu proti přetížení a zkratu tím, že automaticky vypnou proud při překročení nastavené hodnoty. Proudový chránič s citlivostí 30 mA chrání uživatele před úrazem elektrickým proudem tím, že reaguje na unikající proudy do země. Přepěťová ochrana typu SPD (Surge Protective Device) zabraňuje poškození domácích elektrospotřebičů při náhlém přepětí způsobeném například bleskem. Hlavní vypínač umožňuje rychlé a bezpečné odpojení celého rozvaděče od sítě. Všechny tyto komponenty jsou instalovány na DIN modulech, které usnadňují jejich montáž a výměnu. Takové schéma zapojení rozvaděče zajistí bezpečnost a efektivitu elektroinstalace v bytě.
Jak zapojit jističe a proudové chrániče podle platných norem?
Podle normy ČSN 33 2130 musí být v bytových rozvaděčích použit proudový chránič typu A s citlivostí 30 mA, který spolehlivě detekuje úniky stejnosměrného i střídavého proudu. Zásuvkové okruhy i osvětlení by měly být chráněny samostatnými proudovými chrániči, protože společné chrániče typu AC nejsou povoleny. Jističe se zapojují na vstupní fázi každého okruhu a proudový chránič musí být za hlavním jističem, aby zajišťoval ochranu všech podřízených obvodů. Správné pořadí zapojení jističů a chráničů je zásadní pro správnou funkci ochrany a bezpečnost uživatelů.
Jak správně dimenzovat a rozdělit okruhy v domovním rozvaděči?
Dimenzování vodičů a jištění závisí na plánovaném zatížení jednotlivých okruhů. Pro osvětlení se běžně používají vodiče CYKY 3×1,5 mm², jištěné jističem 10 A. Zásuvkové okruhy vyžadují silnější vodiče CYKY 3×2,5 mm² s jištěním 16 A. Kuchyňské spotřebiče, jako jsou varné desky a trouby, mají samostatné okruhy s odpovídajícím jištěním, často 20 A a vyšším. Správné rozdělení okruhů v domovním rozvaděči zabraňuje přetížení a zajišťuje bezpečnost a spolehlivost elektroinstalace bytových prostor. Při plánování je nutné respektovat normy a doporučené postupy pro elektroinstalace bytů.
Jak správně dimenzovat a rozdělit okruhy v domovním rozvaděči
Jak správně rozdělit okruhy v domovním rozvaděči v bytě
Správné dimenzování vodičů a jističů představuje základ bezpečné a funkční elektroinstalace bytu. Pro světelné okruhy se běžně používá CYKY kabel 3×1,5 mm² s jištěním 10 A, což odpovídá nižšímu příkonu spotřebičů. Zásuvkové okruhy vyžadují silnější vodič CYKY 3×2,5 mm² a jističe s hodnotou 16 A, aby zvládly vyšší zatížení. Kuchyňské spotřebiče, zejména varná deska, často vyžadují samostatný třífázový okruh s dimenzováním vodičů a jističe podle jejich konkrétního příkonu. Jistič se vždy volí podle maximálního příkonu spotřebiče, aby zajistil spolehlivou ochranu elektroinstalace.
Ve schématu zapojení rozvaděče nesmí chybět proudový chránič 30 mA pro ochranu osob, umístěný před jednotlivými okruhy. Přepěťová ochrana SPD je rovněž doporučená pro zvýšení bezpečnosti domovní rozvodnice.
| Elektrookruh | Průřez vodiče CYKY | Jistič (A) | Popis využití |
|---|---|---|---|
| Světla | 3×1,5 mm² | 10 | Osvětlení v bytě |
| Zásuvky | 3×2,5 mm² | 16 | Běžné zásuvky |
| Kuchyň – varná deska | 5×2,5 mm² (třífázové) | 25-32 | Silné kuchyňské spotřebiče |
Tip: Častou chybou bývá poddimenzování vodičů u kuchyňských okruhů, což může vést k přehřátí a poruchám. Pro koho se správné rozdělení okruhů hodí? Pro všechny, kdo plánují rekonstrukci elektroinstalace nebo novou instalaci v bytě. Naopak laik by měl zapojení svěřit kvalifikovanému elektrikáři z důvodu dodržení pravidel a norem.
Jak zapojit proudový chránič v bytovém rozvaděči
Proudový chránič 30 mA se zapojuje na vstupu do domovní rozvodnice, před větvící jističe. Zajišťuje ochranu proti úrazu elektrickým proudem a detekuje poruchové proudy do země. Při správném zapojení chrání všechny následné okruhy, což je klíčové pro bezpečnost elektroinstalace bytu.
Jak zapojit jističe a proudové chrániče podle platných norem
Podle platné normy ČSN 33 2130 musí být v bytové elektroinstalaci instalován proudový chránič typu A s citlivostí 30 mA. Tento typ chrániče je klíčový pro bezpečnost elektroinstalace, protože detekuje i pulzující stejnosměrné složky úniku, které chrániče typu AC nevyhodnotí. Zároveň norma zakazuje používání proudových chráničů typu AC v nových instalacích.
Pro správné zapojení bytového rozvaděče podle platných předpisů a norem je také nezbytné rozdělit světelné a zásuvkové okruhy na samostatné proudové chrániče. Jističe v domovní rozvodnici musí být dimenzovány nejen podle zatížení okruhu, ale také tak, aby zaručily maximální ochranu proti přetížení a zkratu.
Správné schéma zapojení rozvaděče zahrnuje nejprve přepěťovou ochranu SPD, dále jističe a následně proudové chrániče 30 mA, které se zapojují před jednotlivé okruhy. Tento postup zaručuje efektivní a bezpečnou ochranu celé elektroinstalace bytu.
Klíčové normy:
- ČSN 33 2130 – požadavky na proudové chrániče typu A s 30 mA
- Zákaz použití proudových chráničů typu AC
- Samostatné proudové chrániče pro zásuvkové a světelné okruhy
Tipy a triky pro správné zapojení domovního rozvaděče v bytě
Při výběru jističů a chráničů dbejte na jejich správné dimenzování a kompatibilitu s domovní rozvodnicí, aby byla zajištěna maximální bezpečnost elektroinstalace.
Umístění a bezpečnostní požadavky na domovní rozvaděč v bytě
Domovní rozvaděč v bytě je potřeba umístit na suché a přístupné místo, kde je zajištěna jednoduchá manipulace s jističemi a chrániči. Nejčastěji se volí chodba nebo technická místnost, kde nehrozí vlhkost ani mechanické poškození. Pro správné zapojení domovního rozvaděče v bytě je klíčové, aby skříň rozvodnice měla minimální krytí IP30, což chrání elektroinstalaci byt před prachem a dotykem s nebezpečnými částmi.
Materiál skříně bývá obvykle plastový nebo kovový s protikorozní úpravou, což zvyšuje bezpečnost elektroinstalace byt i její životnost. Bezpečnostní požadavky stanovují také vhodnou výšku montáže – rozvaděč by měl být umístěn ve výšce mezi 140 až 170 cm, což usnadňuje ovládání jističů a proudových chráničů 30 mA. Dále je nutné respektovat pravidla pro mechanickou ochranu vodičů a dostatečnou rezervu pro přepěťovou ochranu SPD.
- Umístěte rozvaděč na suché místo bez přímé vlhkosti
- Zajistěte dostatečný přístup pro údržbu a revizi elektroinstalace
- Použijte skříň s minimálním krytím IP30
- Instalujte rozvaděč ve výšce 140-170 cm
- Dodržujte normy pro bezpečné dimenzování vodičů a mechanickou ochranu
Jaké jsou požadavky na zapojení domovního rozvaděče v bytových prostorách
Normy pro umístění a bezpečnost elektroinstalace byt kladou důraz na správné rozdělení okruhů v domovním rozvaděči v bytě a výběr jističů a chráničů podle provozních parametrů a bezpečnostních norem.
Revize a kontrola nově zapojeného rozvaděče
Revize elektroinstalace domovního rozvaděče je nezbytným krokem po jeho instalaci nebo rekonstrukci. Odborná kontrola ověřuje správnost schématu zapojení rozvaděče, funkci jističů, proudových chráničů 30 mA i přepěťové ochrany SPD. Následující postup a pravidla zajistí bezpečnost Vaší elektroinstalace v bytě.
Kdy je revize povinná
Revize elektroinstalace je povinná vždy po nové instalaci nebo výrazné rekonstrukci domovní rozvodnice podle ČSN 33 2130. Bez provedení revize nelze instalaci uvést do provozu ani předat distributorovi. Revizní zpráva pak slouží jako oficiální doklad o bezpečnosti a správnosti zapojení jističů a chráničů.
Postup testování RCD a izolačního odporu
Test RCD zahrnuje kontrolu správné funkce proudového chrániče 30 mA, který musí odpojit napájení při poruše do 0,3 s. Současně se měří izolační odpor vodičů, který by měl být minimálně 0,5 MΩ. Správný směr fází a dotažení svorek podle předepsaných utahovacích momentů jsou rovněž součástí kontroly.
- Kontrola zapojení – ověření správného schéma zapojení domovního rozvaděče s jističem a chráničem
- Test RCD – aktivace proudového chrániče a verifikace rychlého vypnutí
- Měření izolačního odporu – využití měřiče k ověření minimální hodnoty odporu
- Kontrola dotažení – utažení svorek dle technických parametrů výrobce
- Vyhotovení revizní zprávy – dokumentace výsledků pro distributora
Tip: Revizi by měl provádět kvalifikovaný revizní technik, protože nesprávně provedená kontrola ohrožuje bezpečnost i platnost pojistných smluv.
Revize zajišťuje, že elektroinstalace bytového rozvaděče splňuje platná pravidla a normy pro zapojení domovního rozvaděče v bytě a chrání uživatele před nebezpečím elektrického úrazu.
Časté dotazy
Jaký je minimální počet modulů rezervy v domovním rozvaděči?
Rezerva modulů by měla být minimálně 25-40 % z celkového počtu modulů pro možnost budoucího rozšíření.
Proč je nutné používat proudové chrániče s citlivostí 30 mA?
Proudové chrániče 30 mA chrání uživatele před úrazem elektrickým proudem a jsou povinné podle ČSN 33 2130.
Kde by měl být umístěn domovní rozvaděč v bytě?
Rozvaděč by měl být na suchém, přístupném místě ve výšce 150-180 cm s krytím minimálně IP30.
Jaké vodiče se používají pro světelné a zásuvkové okruhy?
Pro světelné okruhy se používá vodič CYKY 3×1,5 mm², pro zásuvkové CYKY 3×2,5 mm² s jištěním 10 A a 16 A.
Jaký je rozdíl mezi jističem a proudovým chráničem?
Jistič chrání proti přetížení a zkratu, proudový chránič chrání před úrazem elektrickým proudem a únikem proudu.
Kdy je povinná revize elektroinstalace po instalaci rozvaděče?
Revize je povinná po každé nové instalaci nebo rekonstrukci a zahrnuje test RCD, izolační odpor a kontrolu správného zapojení.
Jak se zapojuje přepěťová ochrana v domovním rozvaděči?
Přepěťová ochrana SPD se umisťuje co nejblíže vstupu do rozvaděče pro nejefektivnější ochranu proti přepětí.
Jaké jsou požadavky na rozdělení okruhů v bytovém rozvaděči?
Každý světelný a zásuvkový okruh musí mít samostatný proudový chránič a samostatné jištění podle příkonu spotřebičů.
Jaké jsou bezpečnostní požadavky na materiál a umístění rozvaděče?
Skříň rozvaděče musí mít minimální krytí IP30, být vyrobena z plastu nebo kovu, a umístěna na suchém, přístupném místě.
Jaké chyby se nejčastěji dělají při zapojení domovního rozvaděče?
Časté chyby jsou nesprávné dimenzování jističů, použití nevhodných typů chráničů a nedodržení požadavků ČSN 33 2130.
Jak správně dimenzovat okruhy v domovním rozvaděči podle spotřeby?
Dimenzace okruhů vychází z maximálního odběru, například zásuvkové okruhy obvykle 16 A, světelné 10 A, podle normy ČSN EN 61439.
Jaký je správný postup zapojení jističe v bytovém rozvaděči?
Jistič se zapojuje mezi fázový vodič a spotřebič, připojení nulového vodiče probíhá přímo do sběrnice, krok 3 z návodu na zapojení rozvaděče.
