Rybinové spoje patří mezi nejpevnější a nejspolehlivější metody spojování dřeva ve stavebnictví. Jejich precizní výroba zajišťuje stabilitu konstrukcí, zejména při spojení trámů nebo nosných prvků. Naučíte se, jak vyrobit rybinový spoj krok za krokem a jak využít šablonu pro přesné řezání.
To hlavní z článku
- Rybinové spoje jsou klínovité dřevěné spoje zajišťující vysokou pevnost bez kovových spojovacích prvků.
- Doporučený sklon rybin je 7-9° pro maximální pevnost spoje ve stavebnictví.
- Čepy začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm od okraje, například cca 7 mm.
- Tvrdé dřeviny jako dub, buk nebo javor poskytují trvanlivější rybinové spoje než měkké dřeviny.
- Použití kvalitních rybinových fréz s tvrdokovovými břity zvyšuje přesnost a odolnost spoje.
Co je rybinový spoj a jak funguje ve stavebnictví
Co je rybinový spoj a jak se používá ve stavebnictví
Rybinový spoj je klínovitý spoj z dřeva, který vytváří pevné a stabilní spojení bez použití kovových spojovacích prvků, jako jsou šrouby nebo hřebíky. Tento spoj se široce využívá ve stavebnictví a truhlářství, zejména při konstrukci roubenek, trámových vazeb a rohových spojů dřeva. Pevnost spoje vychází z přesně vyřezaného tvaru klínu, který zapadá do protilehlé části, čímž zabraňuje nežádoucímu pohybu nebo vysunutí dřevěných dílců.
Ve stavebnictví existují různé typy rybinových spojů přizpůsobené zatížení a geometrii konstrukce, například rybinový spoj trámů a rybinový spoj roubenky. Tyto spoje se liší hloubkou a úhlem řezu, přičemž optimální sklon rybiny je mezi 7° a 9°, což maximalizuje pevnost spoje. Mezi další běžné způsoby spojování dřeva pro stavební účely patří pero-drážka a čepové spoje, avšak rybinový spoj vyniká vysokou odolností proti vytržení a stabilitou bez nutnosti kovových prvků.
Rybinový spoj se často vyrábí pomocí přesné šablony, která zajišťuje opakovatelnost a přesnost klínovitého tvaru. Návod na výrobu spoje zahrnuje detailní rozměření, rýsování a vyřezání, aby díly přesně zapadly a zajistily pevnost konstrukce. Správně provedený rybinový spoj trámů nejen zvyšuje stabilitu, ale také prodlužuje životnost dřevěné konstrukce, protože pevné zaklínění dřeva zabraňuje vzniku vůlí a prasklin.
Jaké materiály a nástroje použít pro rybinové spoje
Jaké dřeviny jsou ideální pro rybinové spoje ve stavebnictví?
Pro rybinové spoje se doporučují tvrdé dřeviny jako dub, buk a javor, které mají pevnost v tlaku nad 40 MPa a tvrdost podle Janka přes 4 kN. Tyto druhy dřeva zajišťují vysokou odolnost vůči mechanickému zatížení a minimalizují riziko praskání při zatížení spoje, což je klíčové například u rybinového spoje trámu nebo roubenky. Dub je navíc odolný vůči vlhkosti a hnilobě, což prodlužuje životnost konstrukce. Buk a javor nabízejí hladký povrch a přesné opracování hran, což usnadňuje výrobu rohových spojů dřeva s přesností do 0,1 mm. Výběr těchto materiálů patří mezi nejlepší praktiky podle odborných doporučení, například z portálu Eagri.cz.

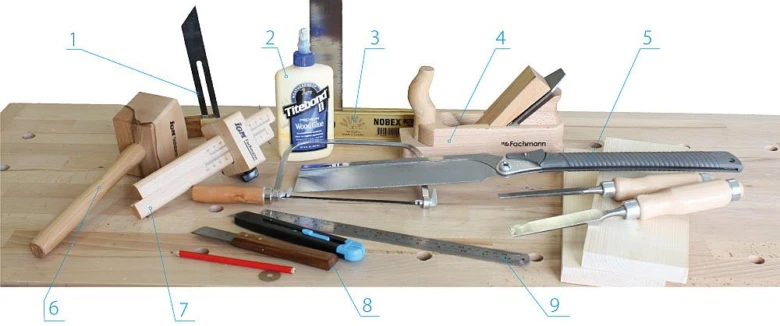

Jaké nástroje a techniky použít k výrobě rybinových spojů?
Výroba rybinového spoje vyžaduje přesné a odolné nástroje. Základ tvoří rybinová fréza s tvrdokovovými břity (např. s průměrem 12,7 mm), která umožňuje čisté frézování drážek a per s úhlem řezu 7-9°. Pro hrubé řezy se používá ruční pila, například japonská pila Dozuki IGM M976, která zaručuje přesnost řezu do 0,2 mm. Dláta s šířkou 20-40 mm slouží k doladění a vyhlazení ploch spoje. Úhelník o délce minimálně 200 mm (například IGM Fachmann M970) pomáhá kontrolovat pravoúhlost řezů a zabraňuje nejčastější chybě – nesprávnému úhlu řezu. Pro zajištění opakovatelné přesnosti frézování se doporučuje použití rybinové šablony, která slouží jako přesný vzor pro vedení frézy.
Kompletní vybavení tedy zahrnuje:
- Rybinová fréza s tvrdokovovými břity pro přesné frézování drážek a per
- Ruční pila Dozuki IGM M976 pro čisté řezy s minimálním odchylkovým rozměrem
- Dláta šířky 20-40 mm k doladění spoje a vyhlazení ploch
- Úhelník 200 mm pro kontrolu přesných pravých úhlů řezů
- Šablona na rybinový spoj pro opakované a přesné frézování
Použití těchto nástrojů a správných technik zvyšuje pevnost spoje a zabraňuje chybám, které by mohly vést k rozvolnění nebo praskání spoje ve stavebních konstrukcích.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postup výroby rybinového spoje krok za krokem
Postup výroby rybinového spoje krok za krokem představuje přesnou práci s dřevem zahrnující rýsování, řezání, dlátování a lepení. Následující návod na výrobu rybinového spoje pomůže zvládnout tento tradiční rohový spoj i začátečníkům.
Příprava dřeva
Dřevo musí být rovně ohoblované, s hranami přesně do úhlu 90°. Konce jednotlivých trámů se zakrátí na požadovanou délku, aby seděly přesně do spoje bez vůlí. Správná příprava zajišťuje pevnost a přesnost spoje.

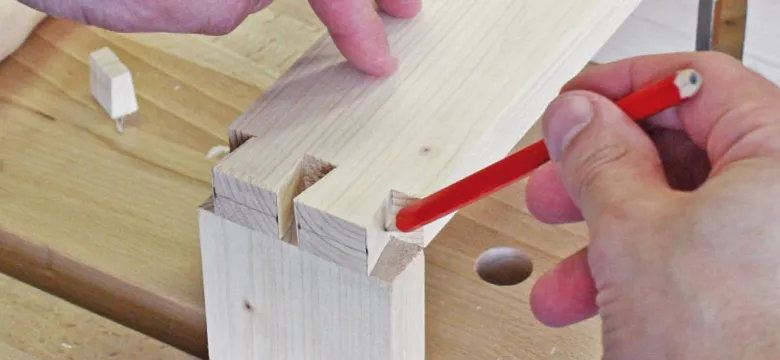

Rýsování spojů
Hloubka rybinového spoje se rýsuje o něco dál od kraje než je tloušťka dřeva, přičemž čep začíná ve vzdálenosti přibližně polovina tloušťky dřeva plus 1 mm, obvykle kolem 7 mm od okraje. Precizní rýsování je klíčové pro správné usazení trámů.
Řezání a dlátování
Řezání se provádí pilou podél nastavených linií a vnitřní části spoje se vysekávají dlátem. Důležité je vytvořit klínovitý tvar spoje, který zabezpečí pevné mechanické spojení bez vůlí.
Lepení a stahování svěrákem
Na čisté spoje se nanese tenká vrstva kvalitního lepidla určeného na dřevo. Následně se díly pevně stáhnou svěrákem, což zaručí dlouhodobou pevnost a stabilitu spoje, zvláště u rybinového spoje trámu nebo roubenky.
- Hoblování – dřevo vyrovnejte a upravte hrany do pravého úhlu
- Rýsování – označte přesné linie podle tloušťky dřeva a polohy čepu
- Řezání – pilou rozřízněte dřevo podél rýh
- Dlátování – vysekejte vnitřní část spoje do klínovitého tvaru
- Lepení – naneste lepidlo na styčné plochy
- Stahování – pevně stáhněte svěrákem a nechte schnout
Tip: Častá chyba je příliš blízké začínání čepu k okraji dřeva, což zvyšuje riziko praskání. Rybinový spoj je ideální pro roubenky, ale méně vhodný u konstrukcí vystavených silným laterálním silám bez dalšího zajištění.
Technika frézování rybinových spojů
Frézování rybinových spojů vyžaduje přesný výběr rybinové frézy s odpovídajícím průměrem a úhlem, které musí korespondovat s tloušťkou a druhem dřeva. Správný průměr frézy, například 12,7 mm u fréz pro trámové spoje, zajišťuje čisté a přesné vyříznutí rybin, což je zásadní například při výrobě rybinového spoje trámu nebo rohových spojů dřeva ve stavbě roubenky. Hloubka řezu se nastavuje podle konkrétního typu spoje a musí být během frézování pečlivě kontrolována, aby nedošlo k proříznutí nebo poškození materiálu.
Pomalý a plynulý pohyb rybinové frézy minimalizuje třepení dřeva a zajišťuje hladký, rovný povrch spoje. Použití cinkové šablony jako vodítka frézy umožňuje udržet přesný tvar a hloubku spoje, což je klíčové při výrobě rybinových spojů, například u zásuvek nebo rámů. V návodu na výrobu rybinového spoje krok za krokem představuje práce se šablonou jeden z nejdůležitějších momentů pro dosažení precizního výsledku.
- Volte rybinovou frézu s průměrem odpovídajícím tloušťce dřeva, typicky 10-15 mm pro běžné spoje
- Nastavte hloubku řezu přesně podle rýsované linie spoje, aby nedošlo k podřezání dřeva
- Používejte cinkové šablony kompatibilní s rybinovou frézou pro přesné vedení nástroje
- Frézujte pomalým a plynulým pohybem, aby se zabránilo třepení a nerovnostem povrchu
- Dodržujte bezpečnostní opatření, včetně ochranných brýlí a rukavic, a pevně upevněte obrobek
Jaké jsou nejčastější chyby při tvorbě rybinových spojů
Mezi nejčastější chyby patří nesprávné nastavení hloubky frézování, které vede k příliš hlubokému nebo mělkému řezu, a příliš rychlý pohyb frézy, což způsobuje nerovné a třepící se hrany spoje. Nedostatečné použití cinkové šablony často vede k deformacím tvaru rybin, což snižuje pevnost spoje a jeho estetickou kvalitu. Další častou chybou je nedostatečné upevnění dřeva během frézování, což zvyšuje riziko posunu a nepřesností.
Tip: Pro koho se rybinové spoje hodí, jsou zejména řemeslníci a stavebníci pracující s masivním dřevem, například při stavbě roubenek nebo výrobě nábytku. Naopak pro rychlé a méně náročné spoje v měkkém dřevě či laminovaných deskách mohou být vhodnější jiné truhlářské spoje, protože frézování rybin vyžaduje přesnost a kvalitní nástroje.
Výhody a nevýhody rybinových spojů
Rybinové spoje patří mezi nejpevnější a nejestetičtější způsoby spojování dřeva ve stavebnictví. Přestože nabízejí mnoho výhod, jejich výroba vyžaduje preciznost a zkušenosti, aby nedošlo k častým chybám snižujícím kvalitu spoje.
Jaké jsou hlavní výhody rybinových spojů ve stavebnictví?
Rybinový spoj vyniká vysokou pevností spoje díky svému klínovitému tvaru, který zajišťuje vynikající odolnost proti mechanickému zatížení. Tento druh spoje je často používán při stavbě roubenek, kde je estetika klíčová, protože nevyžaduje viditelné spojovací prvky jako hřebíky či šrouby. Díky tomu působí konstrukce čistěji a kvalitněji. Rybinový spoj trámu nebo desek také minimalizuje riziko posunu jednotlivých částí konstrukce, což přispívá k dlouhodobé stabilitě. Použití rybinové šablony při výrobě pomáhá dosáhnout přesnosti a jednotnosti spoje.
Jaké jsou nevýhody a omezení rybinových spojů?
Nevýhodou je náročnost výroby spoje, která vyžaduje přesné řemeslné zpracování a vhodné nástroje. Chyby při výrobě, jako je nesprávný úhel spoje nebo nedostatečné přilnutí lepidla, mohou výrazně snížit pevnost spoje a jeho funkčnost. Častá chyba je i špatné opracování rohových spojů dřeva, což může vést ke vzniku mezer a snížení odolnosti proti vlhkosti. Z tohoto důvodu není rybinový spoj vhodný pro začátečníky bez zkušeností nebo pro konstrukce, kde nelze zajistit dostatečnou přesnost při výrobě.
| Výhody rybinového spoje | Nevýhody rybinového spoje | Doporučení |
|---|---|---|
| Vysoká pevnost spoje | Náročná a časově nákladná výroba | Používat přesné rybinové šablony |
| Estetika bez viditelných spojů | Chyby v úhlu spoje snižují kvalitu | Kontrola přilnutí lepidla |
| Odolnost proti mechanickému zatížení | Riziko vzniku mezer ve spoji | Vyhýbat se použití u začátečníků |
Specifické použití rybinových spojů ve stavebnictví
Rybinové spoje nacházejí široké uplatnění ve stavebnictví, zejména v dřevostavbách a tradičních roubenkách, kde zajišťují pevné a estetické spojení trámů. Tento typ rohového spoje dřeva umožňuje přesné a stabilní sesazení jednotlivých prvků rámových konstrukcí, což je klíčové pro odolnost celé stavby. Při stavbě roubenky je rybinový spoj oblíbený pro svou schopnost pevně držet trámy a zároveň umožnit přirozené dýchání konstrukce.
V interiérových prvcích a dřevěných rámech se rybinový spoj využívá pro svou čistotu a pevnost spoje, která je vhodná i pro estetické detaily. Pro správnou výrobu rybinového spoje se často používá rybinový spoj návod nebo šablona, která usnadňuje přesné vyfrézování drážek a výřezů.
Typy rybinových spojů v dřevěných konstrukcích
- Plný rybinový spoj pro maximální pevnost trámů
- Poloviční rybinový spoj vhodný pro tenčí prvky
- Rybinový spoj s čepem pro lepší stabilitu
- Kombinovaný spoj využívaný v roubenkách
Tip: Při výrobě rybinového spoje trámu je třeba dbát na přesnost řezů, aby spoj nevznikal vůle a nedošlo k oslabení konstrukce. Častá chyba je nedostatečná fixace během montáže, což může vést k praskání dřeva.
Doporučené povrchové úpravy pro rybinové spoje
Povrchová úprava výrazně zvyšuje odolnost rybinového spoje proti vlhkosti, která je nejčastější příčinou praskání a degradace dřeva ve stavebnictví. Správná volba laku nebo oleje chrání spoje, například rybinový spoj trámu či rybinový spoj roubenky, před povětrnostními vlivy a prodlužuje jejich životnost. Lak vytváří pevnou vrstvu, která zabraňuje pronikání vody, zatímco olej proniká do dřeva a zachovává jeho přirozenou strukturu.
Pro zabezpečení rybinového spoje proti vlhkosti a praskání doporučuji:
- Použití voděodolných laků určených pro venkovní použití
- Aplikaci přírodních olejů, jako je tungový nebo lněný olej
- Pravidelnou údržbu povrchové úpravy každé 2-3 roky
- Ochranu spojů pomocí šablony při výrobě rybinového spoje pro přesnost a minimální mezery
Tip: Nejčastější chybou je nedostatečné zatření hran spoje, což umožňuje vlhkosti pronikat do dřeva. Dobré povrchové úpravy jsou základní součástí nejlepších praktik při tvorbě rybinových spojů ve stavebnictví.
Bezpečnostní normy a standardy ve stavebnictví
Použití rybinového spoje ve stavebnictví musí vždy odpovídat platným bezpečnostním normám, které garantují pevnost spoje a celkové stability konstrukce. Norma ČSN EN 1995 (Eurokód 5) stanovuje požadavky na návrh dřevěných konstrukcí, včetně vhodných typů rybinových spojů pro dřevěné trámy a rohové spoje dřeva. Správná výroba rybinového spoje, často pomocí šablony a podle přesného návodu, zajišťuje přesnost a minimalizuje riziko praskání nebo deformace.
Jaké jsou nejlepší praktiky pro rybinové spoje ve stavebnictví
Pro dosažení maximální pevnosti se doporučuje dodržovat přesné rozměry spoje a používat kvalitní dřevo s vhodnou vlhkostí. Rybinový spoj trámu musí být pečlivě opracovaný, aby nedocházelo k mezerám nebo nerovnostem, které by mohly ohrozit konstrukci například u roubenky.
Tip: Při výrobě rybinového spoje je nezbytné kontrolovat míru vlhkosti dřeva pod 18 % a používat speciální impregnace proti vlhkosti, což výrazně prodlužuje životnost spoje a snižuje riziko jeho poškození.
Časté chyby při výrobě rybinových spojů a jak se jim vyhnout
Nejčastější chyby při tvorbě rybinových spojů a jak se jim vyhnout
Při výrobě rybinových spojů, ať už jde o rybinový spoj trámu nebo rohový spoj dřeva pro roubenku, často vznikají chyby, které snižují pevnost spoje. Nejčastější problém představuje nesprávný úhel řezu spoje, který by měl být ideálně mezi 7 a 9 stupni. Úhel mimo tento rozsah oslabuje mechanickou odolnost spoje a může vést k jeho rychlému selhání.
Další častou chybou je příliš hluboké dlátování, kdy vylamování dřeva narušuje celistvost materiálu a oslabuje spoj. Nedostatečné nanesení lepidla nebo jeho špatné rozprostření vede k nedostatečnému přilnutí a následnému rozvolnění spoje při zatížení. Podobně i špatné stahování spoje během lepení snižuje jeho stabilitu.
- Dodržte přesný úhel řezu 7-9° podle rybinového spoje návodu nebo šablony.
- Omezte hloubku dlátování tak, aby nedošlo k oslabení dřeva.
- Použijte dostatečné množství kvalitního lepidla rovnoměrně na obě styčné plochy.
- Spoj pevně stáhněte a nechte lepidlo dostatečně zaschnout podle doporučení výrobce.
Tip: Správná příprava a kontrola úhlu i hloubky řezu výrazně prodlužují životnost spojů ve dřevěných konstrukcích a roubenkách.
Tímto návodem předejdete častým chybám a zajistíte pevné a trvanlivé rybinové spoje ve stavebnictví.
Časté dotazy
Co je rybinový spoj a kde se používá?
Rybinový spoj je klínovitý dřevěný spoj bez kovových prvků, používaný ve stavebnictví a truhlářství pro pevné spojení dřeva.
Jaké dřeviny jsou nejvhodnější pro výrobu rybinových spojů?
Nejvhodnější jsou tvrdé dřeviny jako dub, buk a javor, které zajišťují pevnější a trvanlivější spoj.
Jaký je doporučený sklon rybin pro maximální pevnost?
Doporučený sklon rybin je 7-9°, což zvyšuje pevnost spoje.
Jaká je správná vzdálenost čepů od okraje dřeva?
Čepy začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm od okraje, například cca 7 mm.
Jak správně vyrobit rybinový spoj krok za krokem?
Postup zahrnuje přípravu dřeva, rýsování, řezání pilou, dlátování, nanesení lepidla a pevné stažení svěrákem.
Jaké jsou nejčastější chyby při výrobě rybinových spojů?
Nesprávný úhel 7-9°, příliš hluboké dlátování, nedostatečné lepení a špatné stahování spoje.
Jak zajistit odolnost rybinových spojů vůči vlhkosti?
Použijte vhodné povrchové úpravy jako laky a oleje, které chrání spoj před vlhkostí a povětrnostními vlivy.
Kde se ve stavebnictví nejčastěji používají rybinové spoje?
Používají se v dřevostavbách, roubenkách, rámových konstrukcích a interiérových prvcích.
Jaké nástroje jsou potřeba pro výrobu rybinového spoje?
Potřebujete rybinovou frézu s tvrdokovovými břity, ruční pilu, dláta, úhelník a rýsovací tužku.
Jaká jsou bezpečnostní pravidla při výrobě rybinových spojů?
Dodržujte bezpečnostní normy, používejte ochranné pomůcky a správně nastavte nástroje, aby byla práce bezpečná.
Jaké jsou hlavní typy rybinových spojů a jak se liší?
Existují zejména dva typy: plný rybinový spoj a poloviční rybinový spoj, lišící se hloubkou a způsobem zasazení dřeva.
Jak vyrobit šablonu na rybinový spoj pro přesné řezání?
Šablona se vyrábí z pevné desky, obvykle MDF, s přesnými rozměry rybiny, a slouží k vedení frézy při řezání; krok zahrnuje přesné změřené vyřezání tvaru rybiny.
Jak správně provést rybinový spoj trámu pro zajištění stability konstrukce?
Důležité je dodržet sklon rybiny 7 až 10 stupňů a minimální délku rybiny 100 mm pro dostatečnou pevnost spoje.
Jaké jsou výhody rybinového spoje při stavbě roubenek?
Rybinový spoj umožňuje pevné a přesné spojení trámů bez použití kovových spojovacích prvků, což zajišťuje lepší izolaci a estetiku; typicky se používá spoj s hloubkou přibližně 30 % tloušťky trámu.
Jaký je rozdíl mezi rybinovým spojem a jinými truhlářskými spoji?
Rybinový spoj má charakteristický klínovitý tvar, který zabraňuje vysunutí spoje, na rozdíl od např. čepového spoje, který spoléhá na čep a dlab; rybinový spoj je vhodnější pro spoje zatížené tahem.
