Správné zapojení hlavního a podružného rozvaděče zajišťuje bezpečný a spolehlivý provoz elektrické instalace v domácnosti. Klíčové je správné dimenzování jističů a správné propojení vypínačů podle aktuálních norem. Tento postup pomáhá předejít přetížení a zkratu, které mohou ohrozit vaši domácnost.
To hlavní z článku
- Hlavní rozvaděč obvykle obsahuje jističe chránící vedení do podružných rozvaděčů s minimálním dimenzováním kabelů 4×10 mm².
- Podružné rozvaděče by měly mít hlavní vypínač umístěný na vstupu pro rychlé odpojení části instalace.
- Elektroměrové rozváděče musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3 a mít označení CE.
- Přívodní kabel do rozvaděče se v sítích TN-C dimenzuje minimálně na 4×10 mm², v TN-S pak odvod 5×6 mm².
- Správné umístění rozvaděčů je ve vchodové hale, předsíni nebo suterénu, přístupné i za zhoršených podmínek.
Jak zapojit hlavní rozvaděč k podružnému rozvaděči
Hlavní rozvaděč se k podružnému rozvaděči připojuje pomocí kabelu minimálně 4×10 mm², který zajistí dostatečný průřez pro bezpečný přenos elektrické energie. Pro ochranu vedení k podružnému rozvaděči se v hlavním rozvaděči instaluje jistič s hodnotou odpovídající dimenzování kabelu, čímž se zajistí bezpečnost celé elektroinstalace. Správný postup zahrnuje pečlivé zapojení fází, nulového a ochranného vodiče podle platných norem.
Výběr správného kabelu pro propojení
Pro běžné domácí instalace v síti TN-C doporučuje norma použití kabelu s minimálním průřezem 4×10 mm², který zajistí dostatečnou proudovou zatížitelnost a bezpečnost. V případě sítě TN-S je vhodný kabel 5×6 mm² kvůli oddělení nulového a ochranného vodiče. Správné dimenzování kabelu je zásadní pro prevenci přehřívání a výpadků.
Instalace jističů v hlavním rozvaděči
Jističe instalované v hlavním rozvaděči chrání vedení vedoucí k podružným rozvaděčům před přetížením a zkratem. Hodnoty jističů se volí podle průřezu kabelu, například pro kabel 4×10 mm² se používají jističe 32 až 40 A. Správná instalace jističů je klíčová pro bezpečnost a spolehlivost elektroinstalace.
| Prvek | Minimální dimenze | Doporučená hodnota jističe |
|---|---|---|
| Kabel TN-C | 4×10 mm² | 32-40 A |
| Kabel TN-S | 5×6 mm² | 25-32 A |
| Hlavní jistič | podle kabelu | odpovídající hodnotě kabelu |
- Kabel propojuje hlavní a podružný rozvaděč
- Jistič chrání vedení do podružného rozvaděče
- Správné dimenzování zabraňuje přehřátí a zkratům
—
Otázka: Jaký kabel je minimálně vhodný pro připojení podružného rozvaděče?
Minimální dimenzování kabelu je 4×10 mm² v síti TN-C, případně 5×6 mm² v TN-S.
Otázka: Kde by měl být umístěn hlavní vypínač v podružném rozvaděči?
Hlavní vypínač by měl být umístěn přímo na vstupu podružného rozvaděče pro rychlé a bezpečné odpojení.
Otázka: Jaké jističe se doporučují pro podružné rozvaděče?
Jističe o hodnotě 25-40 A podle typu instalace a dimenzování kabelů.
Otázka: Jak se správně zapojují fáze v podružném rozvaděči?
Fáze L1, L2, L3 se zapojují v tomto pořadí, přičemž ochranný vodič zajišťuje uzemnění.
Otázka: Jak často je nutné testovat proudový chránič?
Proudový chránič je doporučeno testovat minimálně jednou měsíčně stisknutím testovacího tlačítka.
Otázka: Kde je vhodné umístit hlavní a podružné rozvaděče v domácnosti?
Ideálně ve vchodové hale, předsíni, suterénu nebo technické místnosti s dobrým přístupem.
Otázka: Jak zajistit bezpečnost při zapojení rozvaděče s chráničem?
Použitím správně dimenzovaných jističů, instalací proudového chrániče a pravidelnou revizí zařízení.
Otázka: Co je potřeba znát při zapojení elektroměrového rozvaděče?
Elektroměrový rozvaděč musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3 a být osazen technikem distribuční společnosti.
Otázka: Jak správně uzemnit hlavní a podružný rozvaděč?
Uzemnění se realizuje pomocí ochranného vodiče připojeného na svorky uzemnění v rozvaděči.
Otázka: Jaké moderní technologie lze integrovat do podružných rozvaděčů?
Chytré jističe a dálkové ovládání umožňují lepší kontrolu a bezpečnost elektroinstalace.
Otázka: Jaký je správný postup při připojení podružného rozvaděče k hlavnímu rozvaděči?
Podružný rozvaděč se připojuje k hlavnímu rozvaděči pomocí kabelu minimálně průřezu 4 mm², přičemž je nutné dodržet správné zapojení fáze, nulového vodiče a ochranného vodiče podle platných norem.
Otázka: Jak často je doporučeno provádět revizi a údržbu podružného rozvaděče?
Revize podružného rozvaděče by měla být prováděna minimálně jednou za 5 let odborným elektrikářem, který zkontroluje správnost zapojení, stav jističů a funkčnost proudových chráničů.
Jak vybrat a zapojit hlavní vypínač v podružném rozvaděči
Výběr hlavního vypínače pro podružný rozvaděč je zásadní pro bezpečnost a správnou funkci elektroinstalace. Hlavní vypínač musí umožnit okamžité a bezpečné odpojení podružného rozvaděče od přívodu elektrické energie, což je nezbytné při údržbě, opravách nebo havarijních situacích.
Typy hlavních vypínačů
Pro podružné rozvaděče se používají tyto hlavní typy vypínačů:
- Vypínače s pojistkou – chrání obvod před přetížením, avšak po vyhoření pojistky je nutná její výměna; neumožňují rychlé opakované zapnutí.
- Jističe – kombinují vypínací funkci s ochranou proti přetížení a zkratu, umožňují opakované zapnutí bez výměny součástí; běžně se volí jmenovitý proud podle dimenzování kabelů, například 16 A, 25 A nebo 40 A.
- Kombinované jističe s proudovým chráničem (RCBO) – integrují ochranu proti přetížení, zkratu a zároveň detekují unikající proudy do země, což zvyšuje bezpečnost instalace podle ČSN normy 33 2000-4-41.
Volba hlavního vypínače závisí na celkové spotřebě a charakteru domácí elektroinstalace, dimenzování přívodních kabelů a požadavcích na ochranu. Například pro podružný rozvaděč zásobující obytné místnosti se často volí jistič 25 A s integrovaným proudovým chráničem 30 mA.
Správné umístění hlavního vypínače
Hlavní vypínač musí být vždy instalován na vstupu podružného rozvaděče, tedy na přívodním vedení, aby bylo možné rychle a bezpečně odpojit celý podružný okruh. Umístění vypínače by mělo být snadno přístupné, ideálně v předsíni, technické místnosti nebo v blízkosti elektroměrového rozvaděče. Takové umístění umožňuje rychlou manipulaci i za zhoršených podmínek, například ve tmě nebo při nouzové situaci.
Tip: Častou chybou je instalace hlavního vypínače uvnitř rozvaděče za krytem, což prodlužuje dobu odpojení a komplikuje rychlý zásah v případě havárie.
Pro rodinné domy je vhodné zvážit variantu s jedním hlavním vypínačem v přízemí, který vypíná všechny podružné rozvaděče, a případně doplnit další vypínače v patrech pro samostatné odpojení. Tento přístup zvyšuje komfort a bezpečnost provozu elektroinstalace.
Odborná rada: Při dimenzování hlavního vypínače vždy respektujte maximální proudovou zatížitelnost přívodních kabelů a platné normy ČSN EN 61439, aby nedošlo k přetížení nebo nebezpečnému přehřátí vedení.
Kde a jak správně umístit hlavní a podružný rozvaděč v domácnosti
Hlavní rozvaděč se standardně umisťuje ve vchodové hale, předsíni, suterénu nebo technické místnosti, kde je zajištěna přístupnost pro obsluhu i v nouzových situacích. Umístění musí umožnit rychlý přístup za všech okolností, například i za tmy, což usnadňuje nahazování jističů a manipulaci s elektroinstalací. Podružný rozvaděč se instaluje v blízkosti zásobovaných spotřebičů, nejčastěji v suterénu, technické místnosti nebo v patře domu, vždy na místě s přehledným a bezpečným přístupem. Správné umístění rozvaděčů je klíčové pro bezpečnost, spolehlivost a pohodlnou manipulaci s elektroinstalací.
Kde umístit podružný rozvaděč v domácnosti
- Vyberte prostor s dostatečnou rezervou pro instalaci jističů, hlavního vypínače a proudových chráničů
- Zajistěte přístupnost rozvaděče ve výšce 1,4 až 1,6 metru, což odpovídá ergonomickému standardu pro obsluhu
- Umístěte rozvaděč mimo vlhká a prašná prostředí, aby byla zachována bezpečnost a životnost elektroinstalace
- Zohledněte možnost správného uzemnění a přechodu vodiče PEN z TN-C na TN-S, který se často provádí právě v podružném rozvaděči
- Nepřekážejte přístupu k rozvaděči – minimální volný prostor před ním by měl být 0,6 metru pro bezpečnou manipulaci
- Umístění v technické místnosti nebo suterénu je vhodné, pokud je zajištěn snadný přístup i za zhoršených podmínek
Tip: Pro správnou funkci a bezpečnost elektroinstalace volte hlavní vypínač podružného rozvaděče podle dimenzování kabelů a celkové zátěže; například pro kabely 4×10 mm² v TN-C síti je vhodný jistič s proudovou hodnotou odpovídající maximálnímu odběru dané větve. Častou chybou je poddimenzování hlavního vypínače, které může vést k přetížení a snížení bezpečnosti.
Pro koho se to hodí: Tento přístup je ideální pro rodinné domy a větší byty s více podružnými rozvaděči, kde je potřeba rozdělit elektroinstalaci do samostatných částí.
Pro koho NE: V malých bytech s jednoduchou elektroinstalací bez potřeby více podružných rozvaděčů je instalace více rozvaděčů zbytečná a může komplikovat přístup a údržbu.
Dimenzování jističů a kabelů pro zapojení rozvaděčů
Pro správné zapojení hlavního a podružného rozvaděče je klíčové správné dimenzování jističů a kabelů, které zajistí bezpečnost a spolehlivost elektroinstalace. Následující podkapitoly přinášejí konkrétní hodnoty a doporučení pro volbu ochranných prvků a průřezů kabelů podle typu elektrické sítě.
Doporučené hodnoty jističů pro podružné rozvaděče
Pro podružné rozvaděče v bytové elektroinstalaci se běžně používají jističe s hodnotou od 25 do 40 A. Výběr závisí na celkové zátěži a dimenzování kabelů, jelikož jistič slouží k ochraně kabeláže před přetížením a zkratem. Správný jistič chrání elektrický rozvaděč i připojená zařízení, přičemž příliš vysoká hodnota může ohrozit bezpečnost instalace.
Minimální průřezy kabelů podle typu sítě
Bezpečný přívod do podružného rozvaděče vyžaduje správně zvolený průřez kabelu. Pro sítě TN-C doporučuje norma minimálně kabel 4×10 mm², zatímco pro sítě TN-S je dostačující kabel 5×6 mm². Dimenzování průřezu kabelu musí odpovídat hodnotě jističe a délce vedení, aby se zabránilo nežádoucímu úbytku napětí a přehřívání vodičů.
| Typ sítě | Minimální průřez kabelu | Doporučený jistič |
|---|---|---|
| TN-C | 4×10 mm² | 25-40 A |
| TN-S | 5×6 mm² | 25-40 A |
| TN-S (menší odběr) | 5×4 mm² | do 25 A |
- Jistič musí odpovídat průřezu kabelu, aby dokonale plnil funkci ochranného prvku.
- Kabely s menším průřezem než doporučené představují riziko přehřátí.
- Pro správné sestavení schématu zapojení rozvaděče a podružného rozvaděče je nutné respektovat uvedené hodnoty.
Tip: Při dimenzování elektroinstalace dbejte na kompatibilitu jističe s typem sítě a průřezem kabelů, jinak hrozí časté vypínání nebo poškození zařízení.

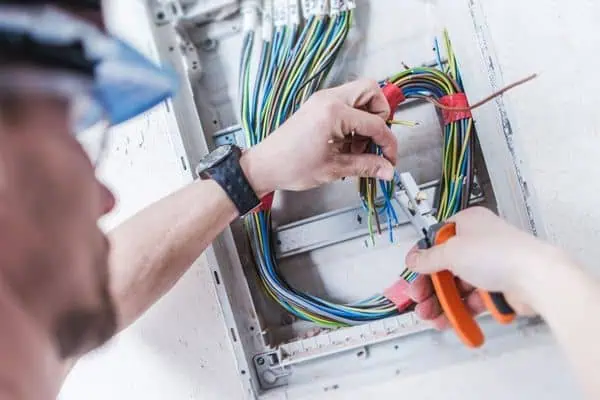

Zapojení vodičů v podružném rozvaděči
Zapojení vodičů v podružném rozvaděči vyžaduje přesné dodržení pořadí a barevného značení pro správnou funkci a bezpečnost elektroinstalace. Následující části popisují základní pravidla zapojení fází, ochranného vodiče a uzemnění v podružném rozvaděči.
Pořadí zapojení fází a ochranného vodiče
Ve většině domácích instalací se vodiče fází L1, L2 a L3 zapojují do podružného rozvaděče v uvedeném pořadí, což zajišťuje správnou distribuci elektrického proudu. Ochranný vodič připojený k uzemnění zaručuje bezpečnost a chrání elektroinstalaci před poruchami. Toto pořadí je klíčové pro správnou funkci jističů a dalších prvků rozvaděče.
Barevné značení vodičů v rozvaděči
Barevné značení vodičů podle platných norem usnadňuje identifikaci a správné zapojení. Fáze L1 má zpravidla hnědou, L2 černou a L3 šedou barvu. Ochranný vodič je zelenožlutý, což jasně signalizuje jeho bezpečnostní funkci. Dodržení barevného značení zjednodušuje revizi a údržbu podružného rozvaděče.
Otázka: Jaký kabel je minimálně vhodný pro připojení podružného rozvaděče?
Minimální dimenzování kabelu je 4×10 mm² v síti TN-C, případně 5×6 mm² v TN-S.
Otázka: Kde by měl být umístěn hlavní vypínač v podružném rozvaděči?
Hlavní vypínač by měl být umístěn přímo na vstupu podružného rozvaděče pro rychlé a bezpečné odpojení.
Otázka: Jaké jističe se doporučují pro podružné rozvaděče?
Jističe o hodnotě 25-40 A podle typu instalace a dimenzování kabelů.
Otázka: Jak se správně zapojují fáze v podružném rozvaděči?
Fáze L1, L2, L3 se zapojují v tomto pořadí, přičemž ochranný vodič zajišťuje uzemnění.
Otázka: Jak často je nutné testovat proudový chránič?
Proudový chránič je doporučeno testovat minimálně jednou měsíčně stisknutím testovacího tlačítka.
Otázka: Kde je vhodné umístit hlavní a podružné rozvaděče v domácnosti?
Ideálně ve vchodové hale, předsíni, suterénu nebo technické místnosti s dobrým přístupem.
Otázka: Jak zajistit bezpečnost při zapojení rozvaděče s chráničem?
Použitím správně dimenzovaných jističů, instalací proudového chrániče a pravidelnou revizí zařízení.
Otázka: Co je potřeba znát při zapojení elektroměrového rozvaděče?
Elektroměrový rozvaděč musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3 a být osazen technikem distribuční společnosti.
Otázka: Jak správně uzemnit hlavní a podružný rozvaděč?
Uzemnění se realizuje pomocí ochranného vodiče připojeného na svorky uzemnění v rozvaděči.
Otázka: Jaké moderní technologie lze integrovat do podružných rozvaděčů?
Chytré jističe a dálkové ovládání umožňují lepší kontrolu a bezpečnost elektroinstalace.
Otázka: Jaký je správný postup při připojení podružného rozvaděče k hlavnímu rozvaděči?
Podružný rozvaděč se připojuje k hlavnímu rozvaděči pomocí kabelu minimálně průřezu 4 mm², přičemž je nutné dodržet správné zapojení fáze, nulového vodiče a ochranného vodiče podle platných norem.
Otázka: Jak často je doporučeno provádět revizi a údržbu podružného rozvaděče?
Revize podružného rozvaděče by měla být prováděna minimálně jednou za 5 let odborným elektrikářem, který zkontroluje správnost zapojení, stav jističů a funkčnost proudových chráničů.
Revize a údržba podružných rozvaděčů
Revize a údržba podružných rozvaděčů jsou nezbytné pro zajištění bezpečného a spolehlivého provozu elektroinstalace v domácnosti. Pravidelné kontroly a servis minimalizují riziko poruch, elektrických závad a požárů způsobených přehřátím nebo vadnými kabelovými spoji.
Pravidelné kontroly jističů a proudových chráničů
Jističe a proudové chrániče v podružných rozvaděčích je nutné testovat nejméně jednou měsíčně stisknutím testovacího tlačítka „T“. Tento test ověřuje správnou funkci chrániče, který musí při poruše do 30 ms odpojit napájení. Nedodržení této lhůty může znamenat selhání ochrany proti úrazu elektrickým proudem. Při revizi se doporučuje rovněž změřit hodnotu zbytkového proudu a zkontrolovat správné dimenzování jističů podle typu a zatížení okruhu.
Údržba kabelových spojů a čištění rozvaděče
Kabelové spoje v podružném rozvaděči je třeba pravidelně kontrolovat na pevnost a absenci oxidace, protože uvolněné nebo korodované spoje vedou k přehřívání a riziku vzniku požáru. Doporučuje se provádět kontrolu minimálně jednou ročně, případně při každé větší úpravě elektroinstalace. Vnitřek rozvaděče je nutné čistit od prachu a nečistot, které mohou způsobovat zkrat nebo snížit účinnost chlazení. Při údržbě vždy vypněte hlavní vypínač a používejte izolační pomůcky podle platných bezpečnostních předpisů.
Tip: Nedostatečné uzemnění domovního i podružného rozvaděče patří mezi časté chyby, které výrazně snižují bezpečnost elektroinstalace. Proto při revizi vždy ověřte správné propojení ochranných vodičů a jejich připojení k uzemňovacím svorkám. Pro domácnosti s více podružnými rozvaděči doporučuji vyhotovit přesné schéma zapojení, které usnadní rychlou orientaci při revizích a případných opravách.
